0. 好奇怪的名字
面包板（Breadboard），顾名思义，就是用来切面包的。那为啥又跟电子爱好者扯上关系了呢？故事要从20世纪初期说起，那时候的电子爱好者喜欢用面包板来搭建电路，用钉子或螺钉作为连接点。就类似下图一样。
这样做可以快速的搭建电路原型，来验证自己的想法。由于拆卸换线都比较方便，就得到了广泛的应用。到了1970年代，更多人加入了发明创造的行列里来，就出现了现代无焊接面包板的设计。尽管材料和技术已完全不同，但是"面包板"这个亲切的名称却被保留了下来，沿用至今。
现在它是这样子的：
1. 面包板的基本原理
面包板的核心功能是提供无需焊接的临时电路连接，了解下面三个连接机制就能明白原理：
- 金属夹片：面包板内部有弹性金属夹片，可以牢固地夹住元件引脚。
- 五点连接：每个孔与同一列的四个其他孔电气连接（典型设计）。在我看来，了解了这个机制，就知道如何连线了。
- 隔离设计：中央隔离槽两侧的孔不相连，适合插入集成电路。
面包板的工作原理是利用行和列之间的金属线作为电路的路径，通过插槽和引脚来连接不同的电子元件。这样，用户可以在面包板上搭建各种不同的电路，而无需使用焊接技术了。
2. 面包板的基本使用方法
电源连接 ：面包板通常有两个电源插槽，分别用于连接正负电源，使用跳线将外部电源连接到两侧电源轨，可跨接两侧电源轨实现统一供电。注意红色是正极，黑色/蓝色是负极。我们在使用电线时也要注意这个规范。
元件插入 ：将电子元件插入面包板的插槽中，确保引脚与插槽对齐。电阻、电容等两端元件跨接在不同列，IC芯片跨中央隔离槽放置，LED注意极性，长脚(正极)接高电位。

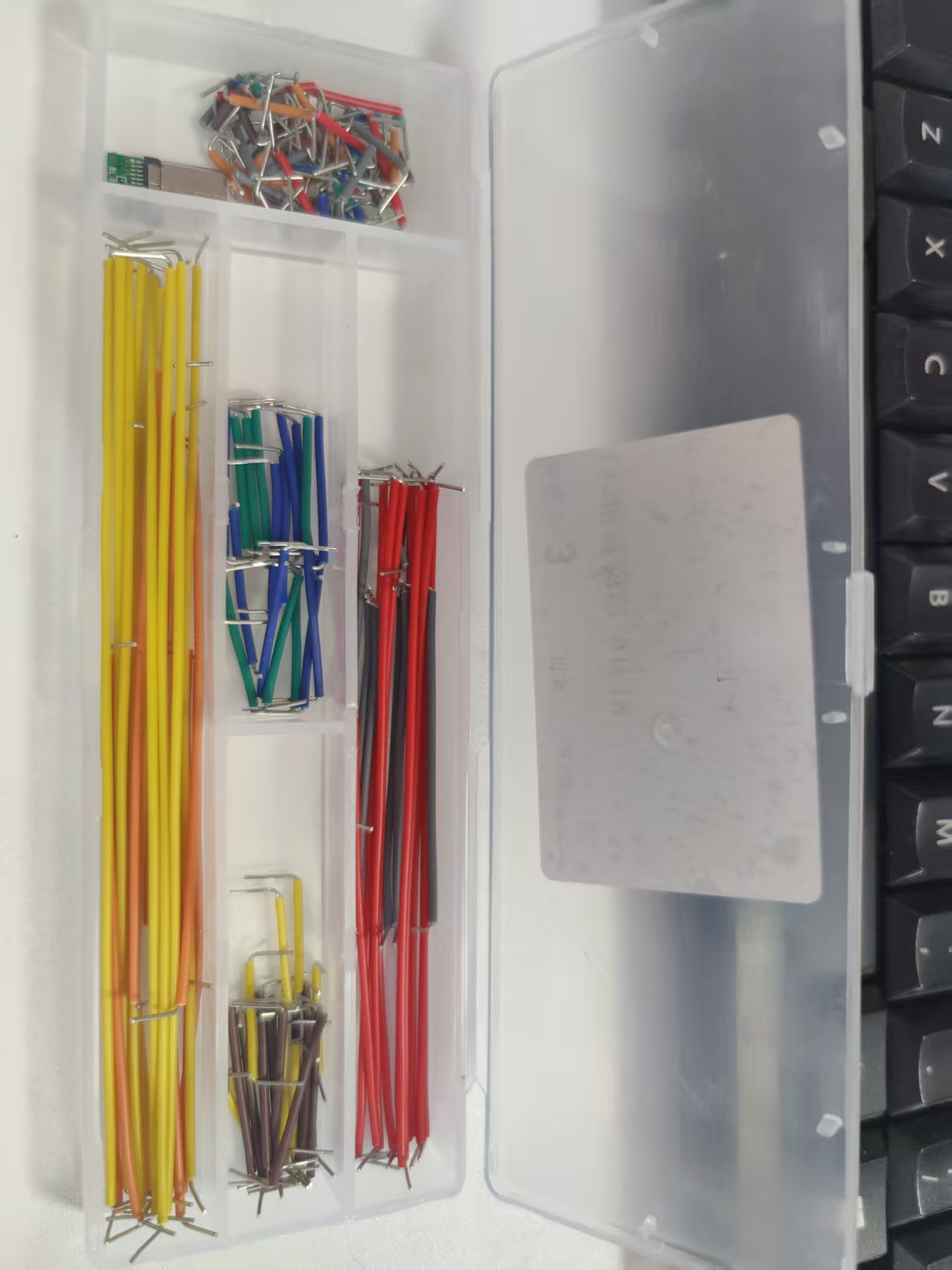

跳线使用 ：为了更方便使用面包板，我们需要购置一些跳线，这样就更容易连接不同的元件了。跳线类似这样子的：
3. 小智最基本AI对话硬件
3.1 小智的简单介绍
小智AI是一款基于ESP32-S3开发的开源智能语音机器人，集成语音唤醒、AI对话、设备控制和多协议通信功能。曾几何时，小智在AI硬件领域变的越来越流行，受到了广大电子爱好者的关注，如果你玩esp32，你没听过小智，一定会被嘲笑。有一种"平生不识陈近南，纵称英雄也枉然"的意思。
3.2 硬件清单
小智AI的核心硬件平台基于乐鑫科技的ESP32-S3芯片，该芯片集成了双核32位Tensilica LX6微处理器，主频240MHz，支持Wi-Fi和蓝牙5.0。为了实现语音识别和生成，小智AI还搭载了乐鑫科技的ESP32-S3-N16R8模块，该模块集成了16个12位ADC通道和8个12位DAC通道，用于处理语音信号。我们可以直接购买一个ESP32-S3 N16R8开发板，价格在33元左右。
其他硬件清单：
- 数字麦克风：INMP441
- 功放：MAX98357A
- 腔体喇叭：8Ω 23W 或 4Ω 23W
- 导线：跳线一盒，杜邦线若干
- 400孔面包板 2块
- 128x32 I2C(IIC)液晶显示屏，SSD1306驱动（推荐）
3.3 开发环境
本人采用VScode+ESP-IDF 5.5.1专业开发环境. 可以这么说吧，去年我在搞esp32时，开发环境折磨死人了。我尝试的方法有：在Windows上直接安装最新的IDF版本，然后在Docker中安装固定版本IDF，以便应对不同硬件对不同IDF版本的要求。后来又在虚拟机Ubuntu中安装了IDF，因为官方比较推荐Linux系统，说编译速度快，驱动问题少。中间各种辛酸，只有自己知道。到了今年也一样，为了编译小智代码，我开始用5.5.0 IDF，编译成功。大概过了2个月，编译莫名其妙的报错，我又卸载安装低版本的，又是一堆报错，再后来出了IDF 5.5.1，终于又好用了。今天我建议你就安装IDF 5.5.1 offline版本，https://dl.espressif.cn/dl/esp-idf/。
3.4 功能简介
| 功能模块 | 技术实现 | 备注 |
|---|---|---|
| 语音唤醒 | ESP-SR离线唤醒 | 支持自定义唤醒词 |
| 语音识别 | 流式ASR(FunASR/云端API) | 多语言支持 |
| 语言理解 | Qwen/DeepSeek/ChatGLM等LLM | 可配置模型规模 |
| 语音合成 | 流式TTS(火山/阿里云等) | 支持情感合成 |
| 设备控制 | MCP协议 | 本地+云端控制 |
| 声纹识别 | 3D Speaker技术 | 多用户管理 |
| 显示系统 | OLED/LCD驱动 | 支持emoji |
3.5 最基本功能的硬件接线指南
麦克风接线（INMP441）
| ESP32-S3开发板 | 麦克风(INMP441) |
|---|---|
| GPIO4 | WS (数据选择) |
| GPIO5 | SCK (数据时钟) |
| GPIO6 | SD (数据输出) |
| 3V3 | VDD (电源正 3.3V) |
| GND | GND (接地) |
| - | 短接 L/R (左/右声道) |
功放接线（MAX98357A）
| ESP32-S3开发板 | 功放(MAX98357A) |
|---|---|
| GPIO7 | DIN (数字信号) |
| GPIO15 | BCLK (位时钟) |
| GPIO16 | LRC (左/右时钟) |
| 3V3 | Vin/VCC (电源) |
| GND | GND (接地) |
| - | 短接 SD (关机频道) |
| - | 短接 GAIN (增益和频道) |
喇叭接线
- 音频+ 接喇叭正极（一般红线）
- 音频- 接喇叭负极

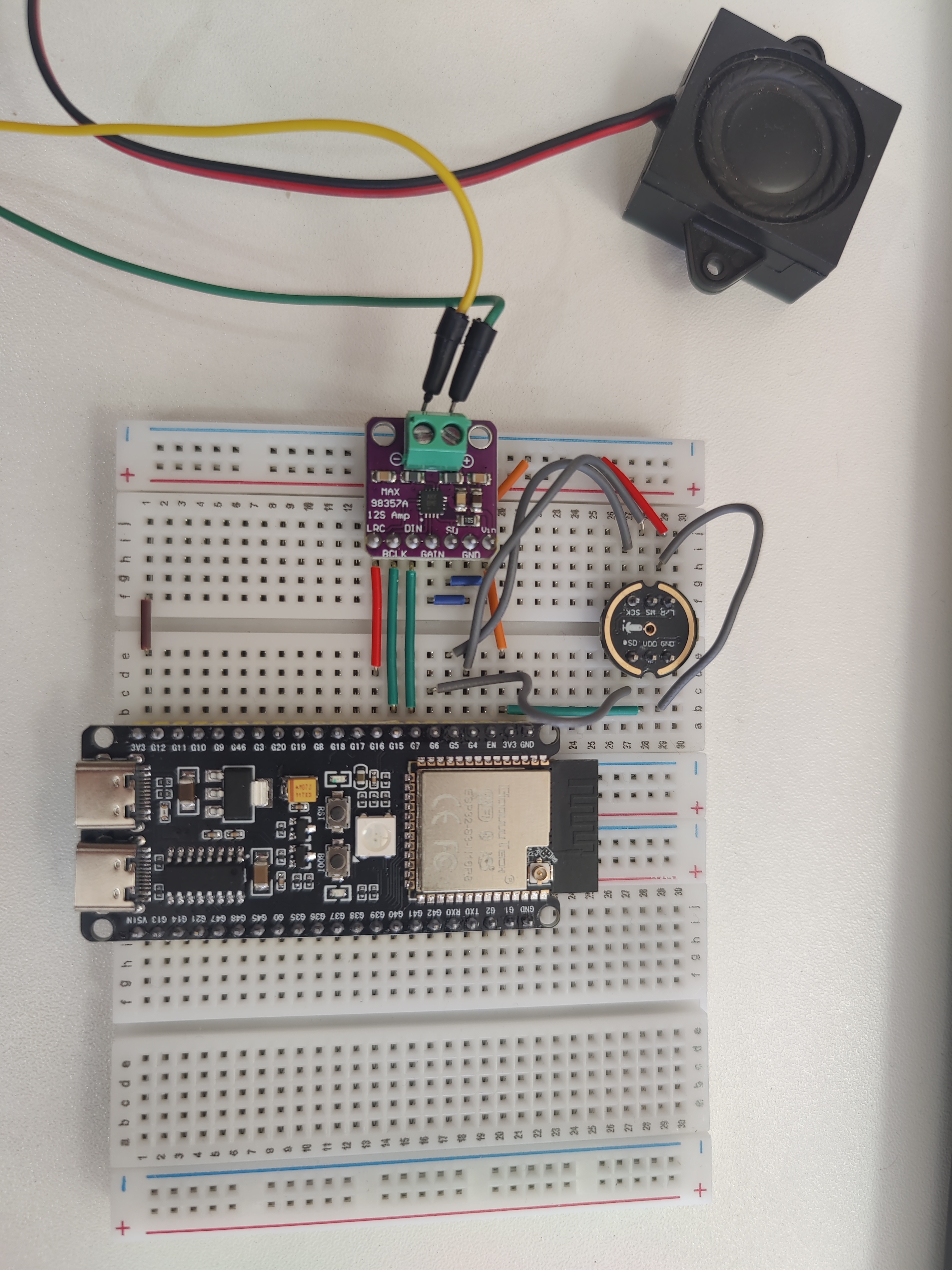

3.6 完整面包板接线实拍图
4 最后
今天是丙午年正月初八，开工大吉的日子。给大家拜个晚年，祝小伙伴们晚年快乐！
马到功成，马上发财！
