H3C防火墙 SNMP跨三层获取MAC地址

概述

跨三层 SNMP 学习 MAC 地址，是指通过网络设备的 SNMP 协议，跨越三层路由设备（如路由器、三层交换机、防火墙）获取终端设备的 MAC 地址信息（通常来源于设备的 ARP 表或 MAC 地址表）。这项技术打通了 IP 层与链路层的物理位置关联，能够精确回答"某个 IP 对应的设备目前连接在哪台交换机的哪个端口上"，是网络运维、安全审计和资产管理的重要基础

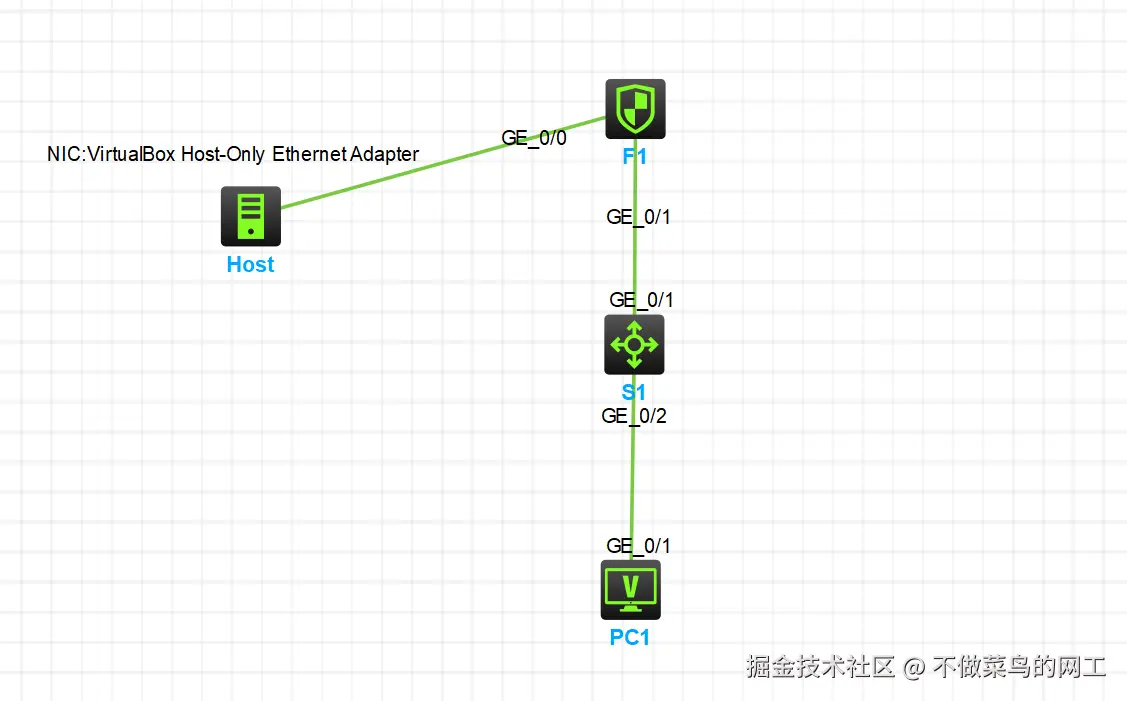

网络拓扑

• 防火墙：连接两个区域（Trust 和 Management），并作为三层网关。
• 交换机：创建 VLAN 10 和 VLAN 20，分别连接防火期与终端设备。
• PC1：用于网络测试。

第一步 基础配置

防火墙

#
interface GigabitEthernet1/0/0
 ip address 192.168.1.1 255.255.255.0
#
interface GigabitEthernet1/0/1
 ip address 192.168.10.2 255.255.255.0

#
security-zone name Trust
 import interface GigabitEthernet1/0/1
#
security-zone name Management
 import interface GigabitEthernet1/0/0

#
security-policy ip
 # 流量为目的区域为Management的放行
 rule 5 name Management
  action pass
  destination-zone Management
 rule 10 name Trust
  action pass
  destination-zone Trust
 rule 20 name Local
  action pass
  destination-zone Local

#
 ip route-static 192.168.20.0 24 192.168.10.1

交换机

#
vlan 10
#
vlan 20
#
interface GigabitEthernet1/0/1
 port access vlan 10
#
interface GigabitEthernet1/0/2
 port access vlan 20
#
interface Vlan-interface10
 ip address 192.168.10.1 255.255.255.0
#
interface Vlan-interface20
 ip address 192.168.20.1 255.255.255.0
#
 ip route-static 0.0.0.0 0 192.168.10.2

第二步 SNMP相关配置

防火墙

snmp-server arp-sync enable
snmp-server arp-sync target-host address 192.168.10.1 community simple 123456 v2c

交换机

snmp-agent community write simple 123456
snmp-agent community read simple 123456
snmp-agent sys-info version all

第三步 验证配置

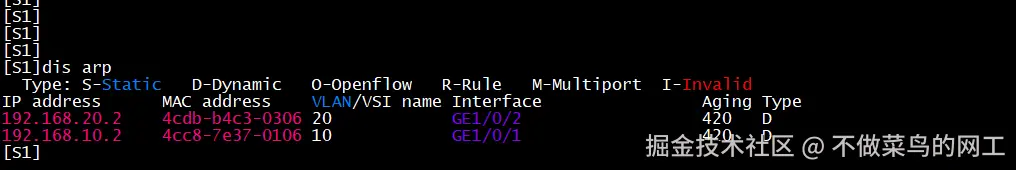

交换机查看ARP表项

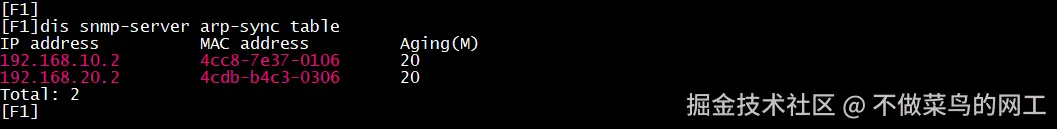

防火墙查看同步效果

第四步 防火墙依据mac作访问管控

# 配置mac地址对象组
object-group mac accessmac
 0 mac 4cdb-b4c3-0306

# 只允许特定的mac设备访问防火墙本地
security-policy ip
 rule 20 name Local
  action pass
  destination-zone Local
  source-mac accessmac

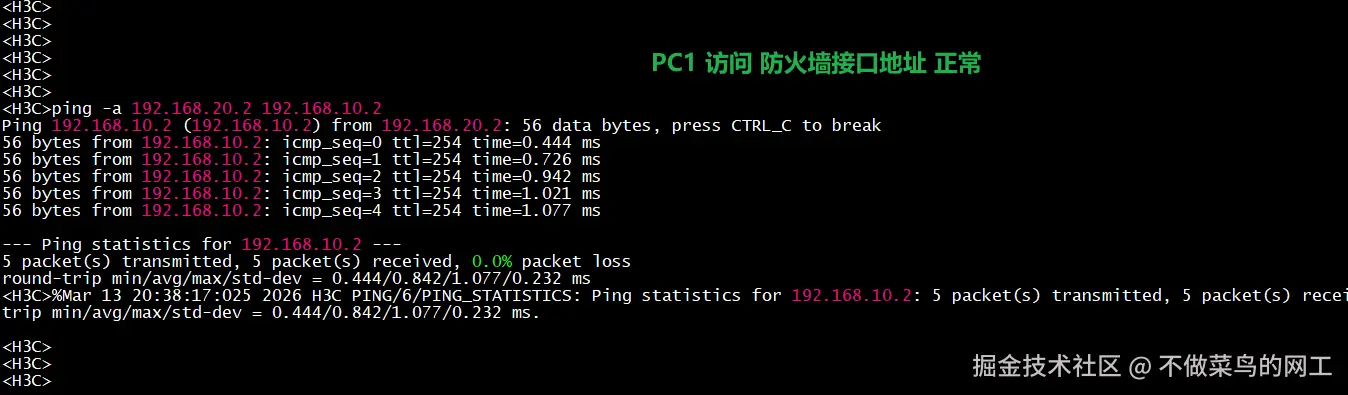

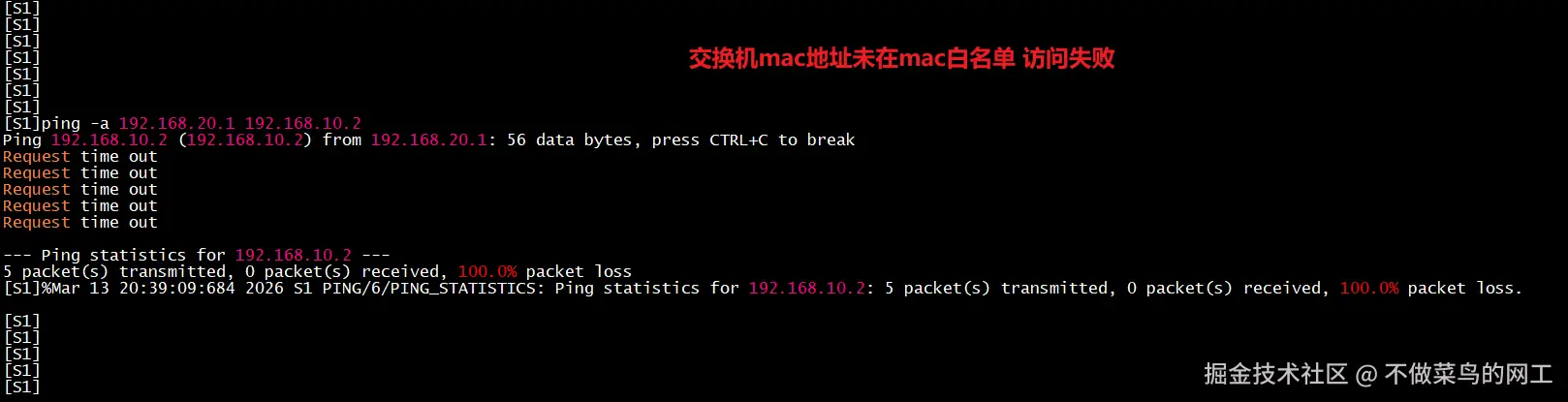

第五步 访问受控测试
