在噪声、振动与平顺性（NVH）工程领域，测试设备的灵活性往往与测量精度存在矛盾------传统的实验室设备精度高但笨重，便携式记录仪则常在通道数和数据质量上妥协。西门子Simcenter SCADAS XS手持式数据采集系统正是为解决这一矛盾而生。这款设备在极紧凑的机身内集成了多达12个高精度输入通道，既能随工程师"出征"各种恶劣的户外测试现场，也能作为实验室前端使用，为现代复杂产品的开发提供了一种随时随地进行诊断的测试能力。
一、产品定位与核心价值
Simcenter SCADAS XS（前身为LMS SCADAS XS）是西门子Simcenter测试解决方案中的一款标志性硬件。它的设计初衷是帮助工程师在真实工况下对产品进行即时调查和故障排除。无论是在颠簸的试验场路上进行汽车异响排查，还是在偏远的工业现场诊断机械故障，SCADAS XS都能提供实验室级的数据采集性能。
该设备最大的价值在于"移动性"与"专业性"的平衡。它消除了传统测试中"把产品带回实验室"或"在车内堆满仪器"的障碍，让测试工程师能够在产品实际运行的环境中捕捉第一手振动和噪声数据。
二、硬件规格与接口特性
尽管体积小巧（尺寸仅为23 x 114 x 170毫米，重约0.5千克），Simcenter SCADAS XS在接口配置上却展现了极高的通道密度和扩展性。
输入通道
设备提供6通道或12通道两个版本，所有通道均支持电压/IEPE（ICP）传感器输入，且兼容TEDS（传感器电子数据表）技术，支持即插即用识别。每通道采样率高达50 kHz，足以覆盖绝大多数NVH分析需求。
专用输入接口
- 双耳头戴输入端：专为Simcenter SCADAS 3D双耳头戴配备，用于采集真实的人耳感受声音。
- S/PDIF接口：用于数字音频输入，确保数字信号的高保真度。
- CAN总线接口：支持读取车辆CAN总线数据（包括CAN FD），可同步获取转速、油门开度等车辆参数。
- GPS接口：用于跟踪测试路径和车速，精度可达±0.1公里/小时。
- 模拟转速计通道：两个独立通道，可接受高达40,000脉冲/秒的输入，用于精确测量旋转机械的转速。

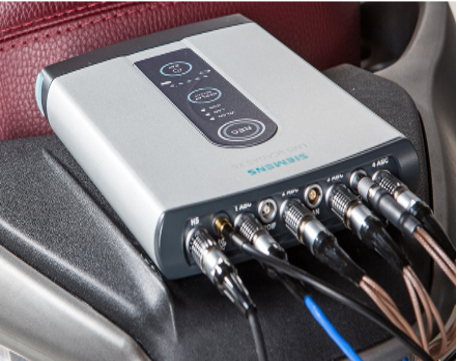

物理连接
SCADAS XS采用多针LEMO连接器设计，每个LEMO接口对应3个电压/IEPC通道。这种设计不仅节省空间，还支持使用"一线式"电缆连接三轴向加速度计，能减少布线错误，提升测试效率。
耐用性与续航
该设备符合MIL-STD-810军规标准，可承受1.2米跌落、50g冲击及随机振动，内部电池可支持长达6小时的连续测量，满足一个工作日的测试需求。
三、创新的三种工作模式
Simcenter SCADAS XS的灵活性在其多种运行模式中得到了体现，用户可根据不同场景选择最合适的操作方式。
|---------|-----------|----------------------------------------|---------------------|
| 模式 | 连接方式 | 控制端 | 适用场景 |
| USB前端模式 | USB有线连接 | PC（Simcenter Testlab） | 实验室精密分析、模态测试、传递路径分析 |
| 无线平板模式 | Wi-Fi无线连接 | Android平板（Simcenter Testlab Scope App） | 车内随行测试、现场实时验证 |
| 独立采集模式 | 完全独立 | 设备物理按键 | 长期无人值守记录、非专业人员操作 |

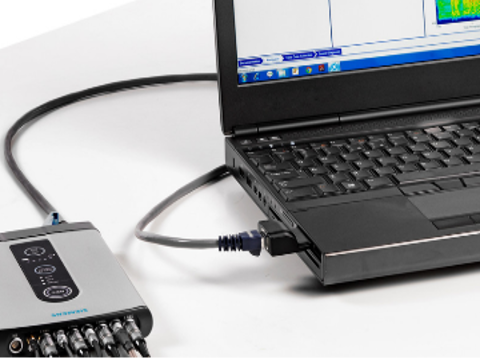

1. USB前端模式
通过USB连接至安装有Simcenter Testlab软件的PC，SCADAS XS可作为传统的高通道数前端使用。数据实时流式传输至PC，支持复杂的在线处理和分析，适用于需要利用Testlab强大后处理功能的实验室场景。

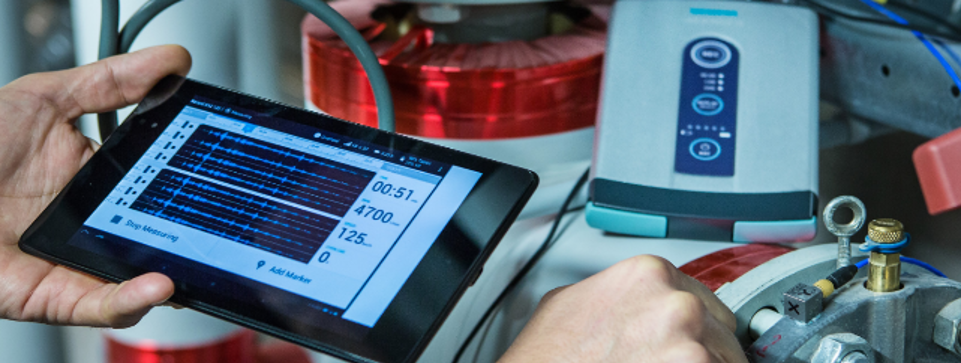

2. 无线平板模式
此模式下，SCADAS XS通过内置Wi-Fi与Android平板（随设备附送）连接。工程师可以在测试对象（如汽车、飞机）上安装好SCADAS XS后，手持平板在车内或周围自由走动，实时监控数据。即使关闭平板App，SCADAS XS仍会按照设定继续记录至MicroSD卡，之后可随时重连查看。

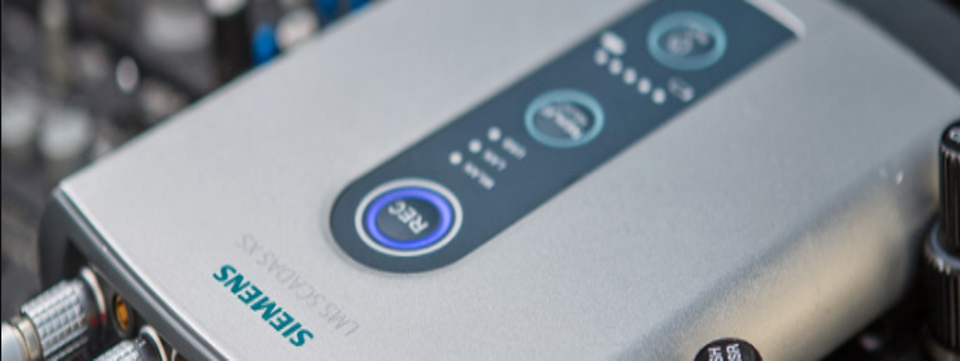

3. 独立采集模式
这是最简单直接的"一键式"操作。利用Simcenter Testlab预先创建的采集模板（.XRDF文件），通过Micro USB存入设备后，用户仅需按下设备上的"REC"按钮即可开始记录。这非常适合让非NVH专业的现场操作员在听到异常时即时按下按钮捕捉数据，大幅降低了沟通和复现成本。
四、软件生态与数据流程
Simcenter SCADAS XS无缝嵌入西门子的Simcenter测试解决方案生态：
- 测量与控制 ：平板端使用Simcenter Testlab Scope App，可进行测试设置、数据显示、在线验证（频谱、彩色图、响度等分析）及Excel导出。
- 深度分析 ：PC端使用Simcenter Testlab，可进行模态分析、工作变形分析（ODS）、传递路径分析（TPA）等高级结构动力学与声学分析。
- 数据转换 ：随设备提供免费的数据转换工具，可将专用格式批量导出为RPCIII、Universal File、WAV等通用格式，方便与其他工具链对接。
五、典型应用场景
凭借其便携性与高性能，Simcenter SCADAS XS在多个行业中展现出广泛的应用价值：
- 汽车道路试验：在真实路况下进行车内NVH测量，利用GPS同步路面信息，通过CAN总线记录车辆运行状态，无需工程师挤在后备箱盯着屏幕。
- 工业机械现场诊断：例如在爱克发印艺公司的案例中，工程师利用SCADAS XS对大型印刷机进行现场振动分析，有效提升了研究机器动力学行为的效率。
- 电动自行车驱动系统开发：MAHLE SmartBike Systems利用SCADAS XS将驱动系统NVH特性的表征时间缩短了80%，快速迭代产品设计。
- 声品质评估：配合双耳头戴，工程师可以记录并回放产品在实际运行中的声音，通过人耳听感验证来优化声品质。
- ISO合规性测试：便携的特性使其非常适合于执行ISO声功率或人体振动等标准认证测试。
结语
西门子Simcenter SCADAS XS不仅仅是一台小型化的数据采集仪，它重新定义了NVH测试的工作流程。通过将实验室精度、多通道灵活性和手持式便捷性结合在一起，SCADAS XS赋予了工程师"随叫随到"的测试能力。在产品开发日益追求效率和真实工况验证的今天，这种能够在产品真实运行环境中快速发现问题、定位问题并验证方案的工具，已成为推动创新和质量提升的关键助力。
