万用表是目前普及、最常用的一种可进行多种项目测试的便携式测量仪表；利用它可以实现多种测量任务，完成一般测试和检修。
一、万用表分类与技术特性
1.1、万用表分类
万用表有指针式（模拟式）和数字式两类，常见的指针式万用表有 MF4 型、MF10 型、MF35 型、MF47 型、MF500 型等。常见的数字万用表有 177C 型、179C 型、DT9205M 型、DT830B 型、DM8345 型、VC890 型等。万用表按精度可分为精密、较精密和普通三级，按灵敏度可分为高、较高、低三挡，按体积可分为大、中、小三种。
指针式万用表使用方便，价格便宜、性能稳定，不易受外界环境和被测信号的影响，可直观地观察到测量的变化趋势。数字式万用表测试精度高、测量范围宽、显示清晰、读数准确，还能准确地进行电容量和小电阻的测量。
1.2、万用表技术特性
1.2.1、 指针式万用表技术特性
-
准确度等级：反映仪表在规定的正常测量条件下所具有的测量误差的大小，准确度越高测量误差越小。万用表准确度等级主要有 1.0、1.5、2.5、5.0 级（越低越好如 1.0 级表示误差是满量程的 1.0% ），国产万用表中 MF18 型准确度最高 1.0 级，可供实验室使用。
|------|--------|-------------|
| 等级 | 最大允许误差 | 用途 |
| 0.1级 | ±0.1% | 标准实验室（最高精度） |
| 0.2级 | ±0.2% | 精密测量 |
| 0.5级 | ±0.5% | 工业检测（优质万用表） |
| 1.0级 | ±1.0% | 一般现场测量 |
| 1.5级 | ±1.5% | 普通万用表（常见） |
| 2.5级 | ±2.5% | 简易测量 |
| 5.0级 | ±5.0% | 粗略指示（最低要求） | -
灵敏度：指针式万用表灵敏度包括表头灵敏度、直流电压灵敏度、交流电压灵敏度三个指标。
1）表头灵敏度。指万用表表头指针满偏时流过的电流值，一般为 10~200uA，电流值越小，表头灵敏度越高。
2）直流电压灵敏度。一般标在仪表盘上，单位为 KΩ/V ，称为每伏千欧数。一般为表头灵敏度倒数。
3）交流电压灵敏度。测量方法同直流电压灵敏度。 -
测量功能：普通指针万用表大多只能测量电压、电流和电阻，因此称 V-A-Ω 三用表。
1）基本功能。直流电压（DCV）；交流电压（ACV）；直流电流（DCA）；电阻（Ω）；音频（dB）;
2）扩展功能：电容（C）；电感（L）；晶体管（hFF）；音频功率（P）；电池负载电压（BATT）；蜂鸣器（BZ）；交流大电流（ACA）。
1.2.2、数字万用表技术特性
- 准确度。高准确度（远高于指针万用表）；
- 数字显示。使测量结果一目了然；
- 分辨力。表示该表可显示最小被测量值的可表达程度；量程越小分辨力越高，量程越大分辨力越低。
- 测量速度。数字万用表在每秒钟内对被测电量的测量次数叫测量速率，完成一次测量过程所需时间叫测量周期。
- 测试功能。数字万用表可以测量交流电压（ACV）和电流（ACA）、直流电压（DCV）和电流（DCA）、电阻（Ω）、电容（C）、晶体管放大倍数、频率、周期、电路通断等。新型数字万用表还增加了测量有效值（TRMS）、最小值（MIN）、最大值（MAX）、平均值（AVG）、温度，设定上下限，自动校准等功能。
- 输入阻抗。普通数字万用表直流电压档输入阻抗为 10MΩ，智能数字万用表可达 10000MΩ 以上。
- 功耗。数字万用表功耗低、耗电小，普通数字万用表功耗为 30~40mW，可用 9V 叠层电池供电。
- 保护电路。数字万用表具有较完善的过电流、电压保护功能，过载能力强。即使出现误操也不容易损坏交直流转换器。但应尽量避免误操，以免损坏外围元件（如熔丝管）。
- 抗干扰能力。数字万用表电路普遍采用积分式 A/D 转换原理，能有效地抑制串模干扰，对共模干扰也有很强的抑制作用。
1.2.3、数字万用表与指针万用表的区别
|--------|--------------|------------------|
| 特性 | 指针万用表 | 数字万用表 |
| 响应速度 | 较慢，指针稳定需时间 | 快速，实时采样 |
| 功能扩展 | 基础测量为主 | 自动量程、电容/频率/温度测量等 |
| 使用便捷性 | 需手动选择量程，读数不便 | 自动量程，数字显示直观 |
| 适用场景 | 快速判断趋势、教学演示 | 精密测量、实验室、设备维修 |
二、万用表结构

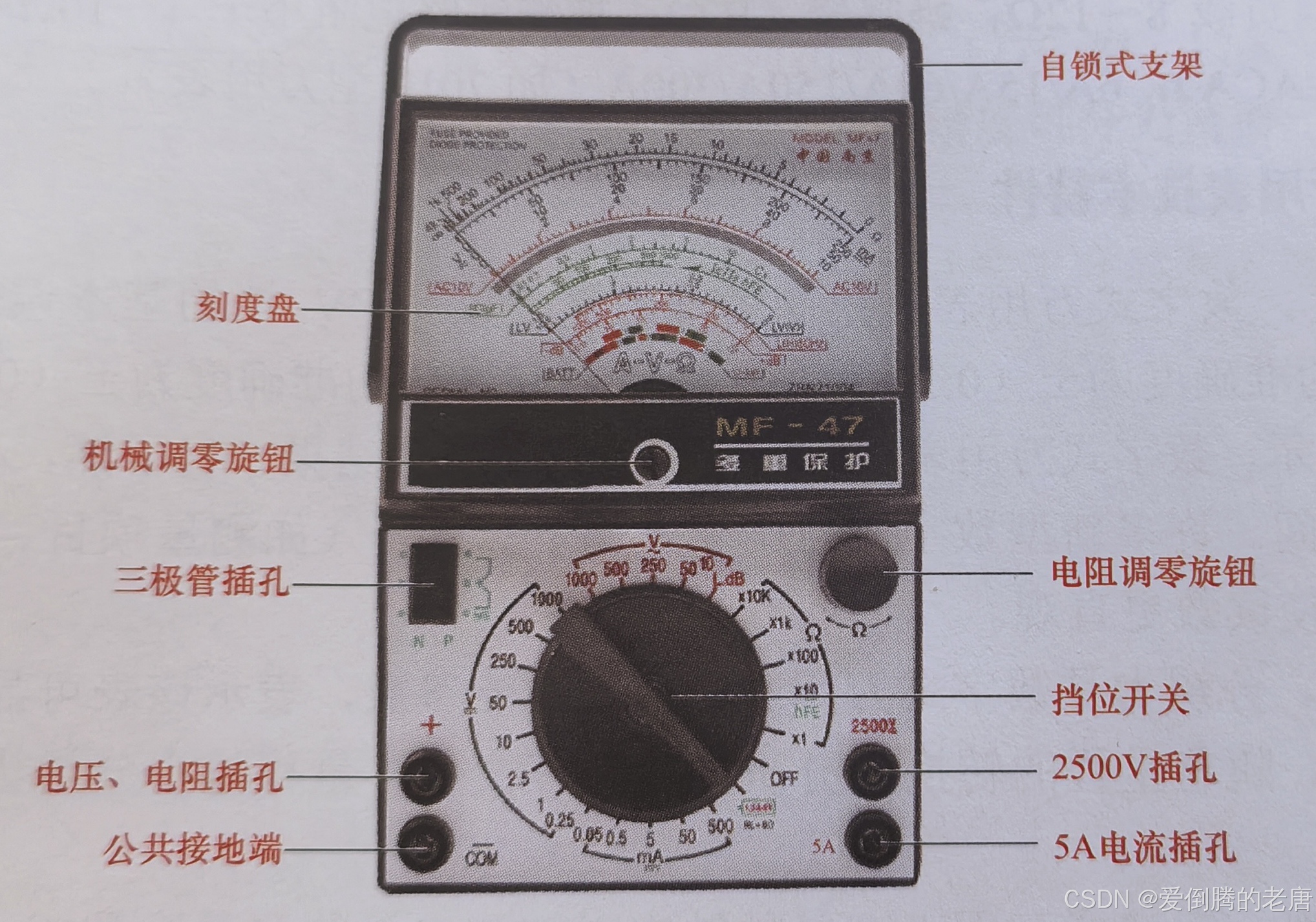

2.1、指针式万用表结构
指针万用表种类多，功能各异，但它们的结构和原理基本相同。从外观看分为外壳、表头、表盘、机械调零旋钮、电阻档调零电位器、装换开关、表笔及其插孔等组成，其内部则是由电池、电阻器、电容器、二极管、三极管、集成电路等元器件组成的测量电路。
- 表头

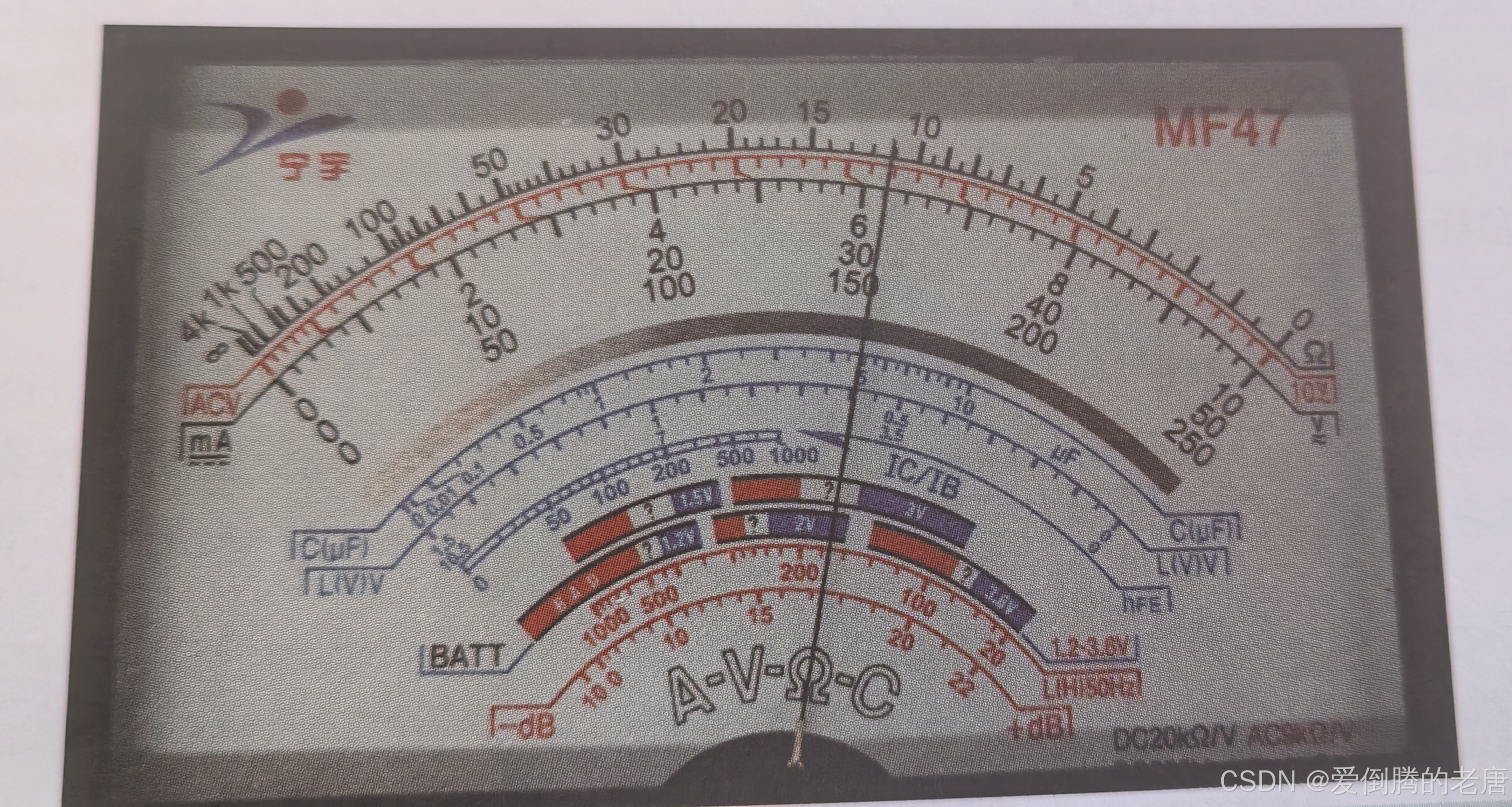

测量采用高灵敏表头，性能稳定，并置于单独的表壳里面，可保证密封性和延长使用寿命，表头罩采用塑料框架和玻璃相结合的新颖设计，避免静电产生，提高保持测量精度。 - 表盘
标度盘上装有反光镜，消除视差。 - 测量电路
万用表的测量电路实际上就是多量程直流电流表、多量程直流电压表、多量程整流式交流电压表及多量程欧姆表等几种电路的组合。 - 转换开关
- 机械调零旋转钮和电阻档调零旋钮
机械调零旋转钮用以调整表头静止时的位置；
使用电阻档时，两笔短接时，指针应该在欧姆档刻度右端 "0" 位置上。 - 表笔插孔：黑表笔应该插在 "一" 或 "*" "COM" 孔。

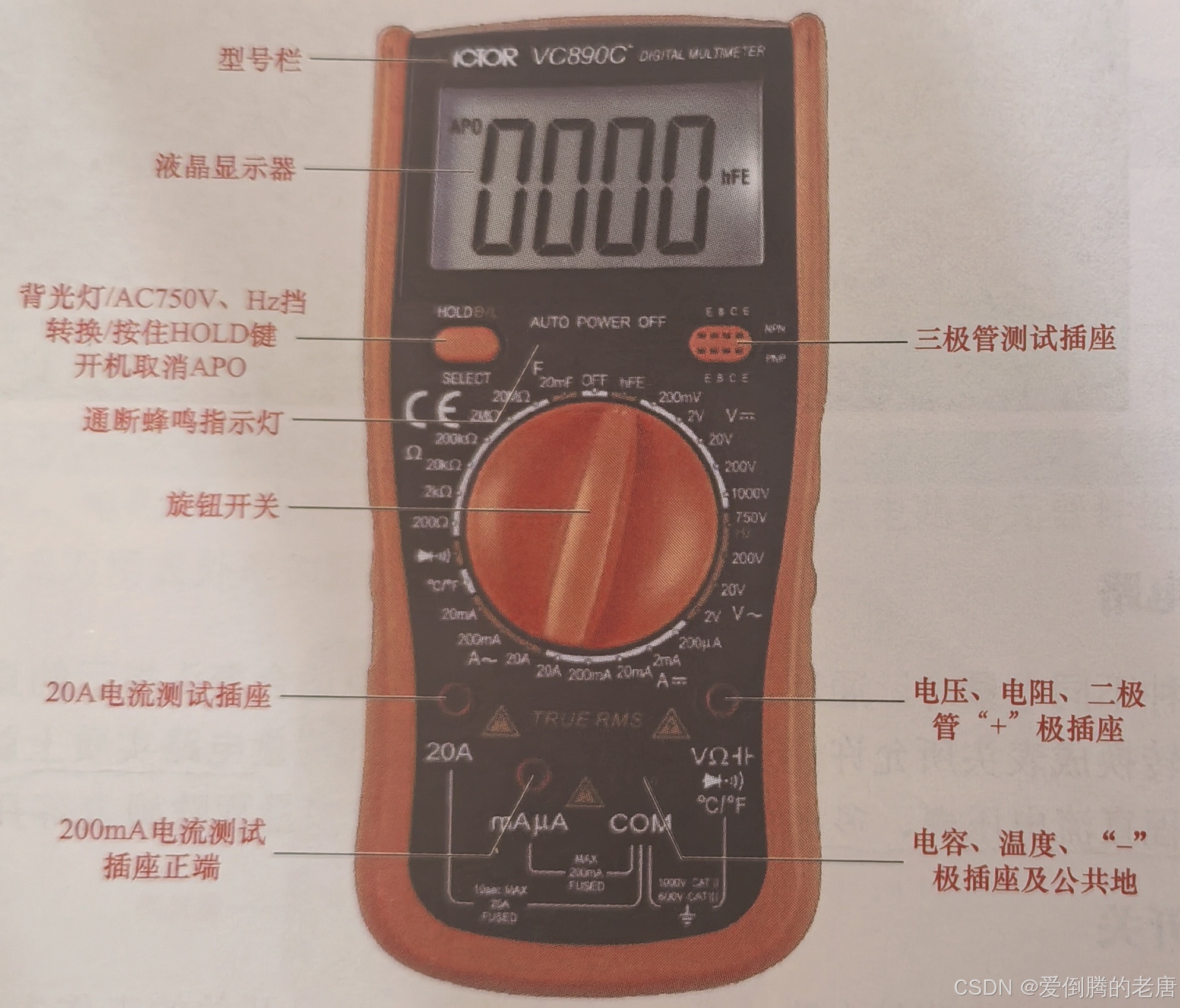

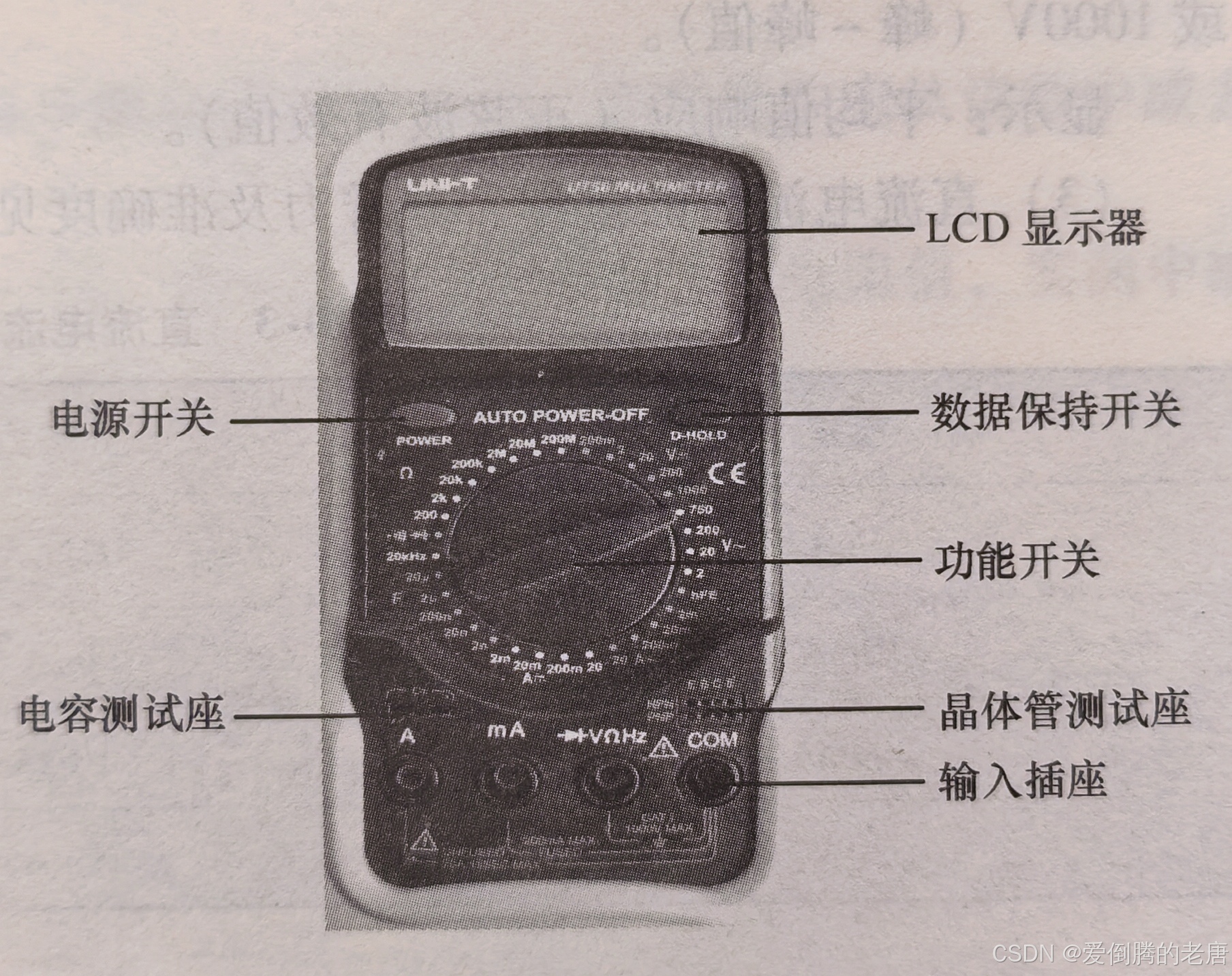

2.2、数字式万用表结构
数字万用表采用大规模集成电路和液晶数字显示技术，其结构和工作原理都发生了根本变化。
- 测量电路
数字万用表测量电路主要由信号调节器和数字式电压表（DVM）两部分组成；
信号调节器的作用是把各种被测量参量（如电压、电流电阻及其他电参量）通过一定的转换器变换成直流电压，它包含信号衰减器、交流电压/直流电压转换器（AC/DC）、直流电流/直流电压（I/DC）、直流电阻/直流电压转化器（Ω/DC）和转换开关。电压档电路由 A/D 转换器、计数器与显示器组成。A/D 转换器将模拟量转换位数字量，其输出即为计数器的脉冲输入，最后由显示器显示结果值。 - 液晶显示器（LCD）
液晶显示器成本低、体积小、功耗低。 - 转换开关
不知道具体数值范围，优先使用最大量程。
超量程显示：
低量程显示： - 插孔：不同侧量使用不同的插孔，黑表笔插 "COM"。
三、指针式万用表使用方法与注意事项
3.1、指针式万用表使用方法
- 调机械零点
使用前，如果万用表指针不在刻度尺的零位，必须用螺钉旋具慢慢调零； - 直流电流测量：
先将转换开关旋转到适当量程，再插入表笔进行测量；
测量时，将被测量电路的某一点断开，将表笔串接在电路中；如果不知道电流方向，可以先接好一支表笔，用另一支表笔轻触一下看指针方向，确定电流方向；
注意：测量电流时，由于万用表内阻较小，切勿将两支表笔直接短接，否则会烧坏表头。 - 交流电压测量
- 直流电压测量
- 电阻测量
测量前先将档位调至 Ω 档，然后将两表笔短接，同时调节电阻档调零旋钮，使指针停在刻度 "0" 上。 - 音频电平测量
- 晶体管放大倍数测量
- 电池电量测量
3.2、指针式万用表使用注意事项
- 使用万用表之前
- 万用表可水平放置和竖直放置
- 测量电压时注意
- 测量电流时注意
- 测量电阻时注意
- 测量音频电平时注意
四、数字万用表的技术指标
4.1、直流电压。
4.2、交流电压档的量程、分辨力及准确度
4.3、直流电流档的量程、分辨力及准确度
4.4、交流电流档的量程、分辨力及准确度
4.5、电阻档的量程、分辨力及准确度
4.6、电容档的量程、分辨力及准确度
4.7、频率档的技术指标
4.8、二极管档的技术指标
4.9、晶体管 测量档的技术指标
五、数字万用表使用方法与注意事项
5.1、数字万用表使用方法
5.1.1、操作前的注意事项
5.1.2、直流电压测量
5.1.3、交流电压测量
5.1.4、直流电流测量
5.1.5、交流电流测量
5.1.6、电阻测量
5.1.7、电容测量
5.1.8、频率的测量
5.1.9、二极管测量及蜂鸣器功能测量
5.1.10、晶体管 测试（晶体管放大倍数测量）
5.1.11、自动电源切断使用说明
5.1.12、万用表保护套的三种使用形式
5.2、数字万用表使用注意事项
- 全面了解万用表性能
- 测量前
- 测量电压时注意事项
- 测量电流时注意事项
- 测量电阻时注意事项
- 使用其他功能时注意事项
六、万用表选用与合理使用
5.1、万用表选用
- 如果工作主要是弱电方面的；
- 如果工作主要是强电方面的，
- 指针式万用表应注意检查表头。
5.2、万用表合理使用
- 宜使用数字万用表的场合
- 宜使用指针式万用表的场合
