城市生命线工程是保障城市正常运行的重要基础设施，涵盖了燃气、排水、供水、桥梁、热力、电力等关键系统。随着城市化进程加速，城市运行系统日益复杂，安全风险不断加剧。如何构建科学合理的城市生命线监测预警系统架构，实现对城市基础设施的实时感知、动态监测和早期预警，已成为当前城市安全治理的核心课题。

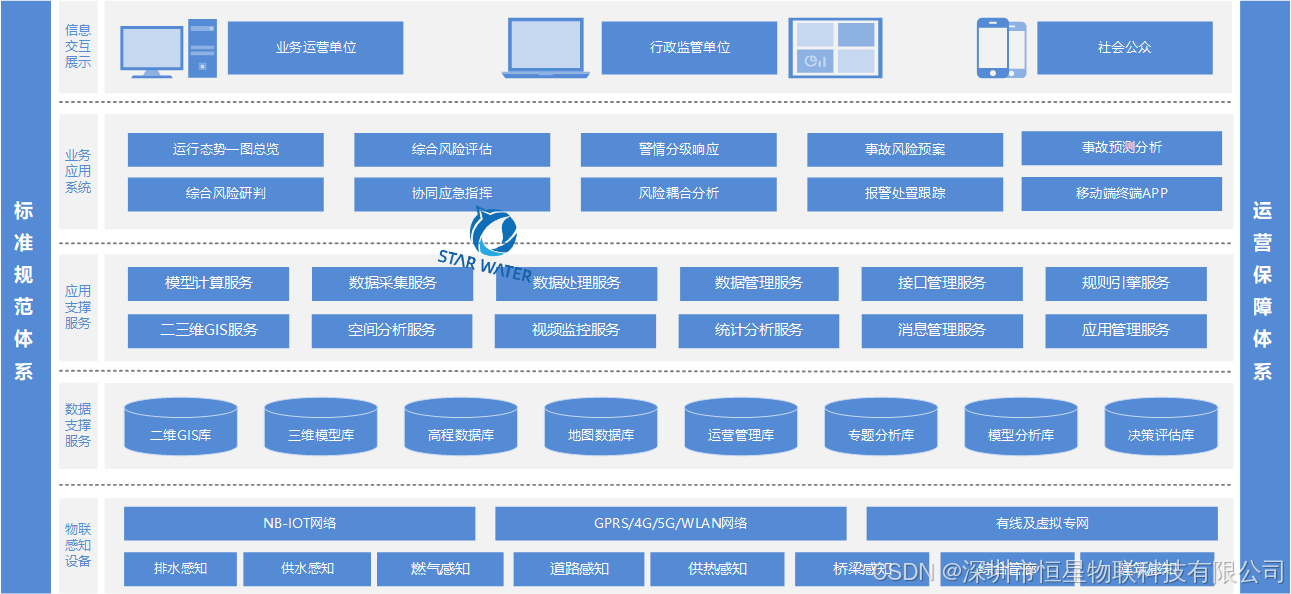

城市生命线架构图
一、总体架构设计理念
城市生命线安全监测预警系统采用分层分布式架构设计，遵循"态势感知、信息汇聚、预警研判、综合决策、高效处置、结果反馈"的全闭环管理理念。系统架构以物联网技术为核心，结合地理信息系统、大数据分析和人工智能算法，构建从数据采集到智慧应用的完整技术链条。
总体架构自下而上分为五个层次：感知层、数据层、支撑平台层、应用层和展示层。这种分层设计既保证了系统的清晰边界，又实现了各层之间的松耦合，便于系统的扩展和维护。
二、感知层
感知层位于物联网架构的最底层，是城市生命线系统的感官神经末梢。其主要功能是通过各类智能传感器、一体化监测站和视觉感知设备，实现对城市基础设施运行状态的全面感知。
感知层部署的监测设备包括：
- 排水管网监测设备：原位水质监测仪、多普勒超声波流量监测仪、窨井液位监测仪（压力式/雷达式）、井盖状态监测仪等，用于监测水质、流量、液位、井盖状态等参数。
- 燃气管网监测设备：燃气智能监测终端、可燃气体探测器、压力变送器等，用于监测甲烷浓度、温度、湿度、压力等关键指标。
- 桥梁健康监测设备：倾角计、位移计、裂缝传感器、应变计、振动监测仪、全桥GNSS定位等，用于监测桥梁的变形、位移、振动、应力等结构健康参数。
- 供水管网监测设备：电磁流量计、无线压力传感器、漏损监测终端、水质监测仪等，用于监测流量、压力、水质、漏损等情况。
- 热力管网监测设备：温度变送器、压力变送器、物联网终端等，用于监测供回水温度、压力、流量等参数。
感知层设备通过4G/5G/NB-IoT/专线网络等通信方式，将采集的数据远程传输至上层平台，实现城市基础设施运行状态的实时感知。
三、数据层
数据层主要负责对感知层采集的海量数据进行汇聚存储、分析治理和安全保障。该层构建了以下核心能力：
- 数据汇聚存储：建立统一的数据接入规范，对接各类感知设备上报的结构化和非结构化数据，实现多源异构数据的集中存储。
- 数据治理：对原始数据进行清洗、转换、标准化处理，提升数据质量，消除数据孤岛。
- 数据模型构建：建立城市安全专题数据分析模型，包括预警分析模型、风险评估模型、趋势预测模型等，为上层应用提供算法支撑。
- 城市安全专题库：构建排水、燃气、桥梁、供水、热力等专项数据库，形成城市安全数据资产。
四、支撑平台层
支撑平台层是各类应用信息的集成环境，将分散、异构的应用和信息资源进行聚合，为上层应用提供基础服务能力。主要包括：
- 物联网平台：实现感知设备的统一接入、管理和控制，提供设备连接管理、数据采集转发、指令下发等核心功能。
- 地理信息平台：提供地图服务、空间分析、位置服务等功能，支撑各类设施设备的空间定位和可视化展示。
- 数据中台：提供数据服务能力，包括数据API、数据共享交换、数据分析挖掘等服务。
- 视频服务平台：实现视频设备的统一接入、存储和分发，支持视频监控与物联数据的融合应用。
支撑平台层的建设，有效降低了应用层的开发复杂度，提升了系统的可扩展性和可维护性。
五、应用层
应用层是城市生命线系统的业务核心，分为专项应用和综合应用两大板块，满足不同层级用户的业务需求。
5.1 专项应用系统
专项应用主要服务于各权属单位的日常监管需求，包括：
- 智慧排水管网监测系统：涵盖管网水环境安全监测、管网运行负荷监测、管网淤堵监测预警、城市窨井安全监管、泵站环境安全监控、雨量监测预警等子系统。
- 燃气管网安全监测系统：包括阀门井监测、调压站环境监测等子系统，实现对燃气泄漏、压力异常的实时预警。
- 桥梁健康安全监测预警系统：对桥梁的变形、位移、振动、应力等进行全生命周期监测，实现一桥一档管理和结构安全评估。
- 供水管网安全监测系统：实现爆管点位精确定位、漏损检测排查、污染溯源水质监控、水厂泵站远程监管等功能。
- 热力管网安全监测系统：包括供回水管道监测、阀门井环境监测、交换站监测等子系统，保障供热系统安全稳定运行。
5.2 综合应用系统
综合应用主要面向城市管理者，实现对城市生命线工程的全面掌握和统筹调度：
- 运行态势一图总览：将各专项系统的运行状态、预警信息、关键指标整合在一张图中，帮助管理者快速了解城市安全整体态势。
- 风险分析预警：结合气象信息、物联感知数据和风险分析模型，对城市生命线风险进行综合研判和等级划分。
- 预警预报发布：通过短信、语音、微信、公共服务平台等多种渠道，向公众和相关部门发布预警信息。
- 流程化应急预案：建立数字化预案模型，实现突发事件应急响应的工作流程化管理。
- 应急联动处置：提供应急处置流程化指引，支持应急队伍、物资装备的快速调派和现场情况的上报汇总。
- 风险耦合分析：对不同风险源之间的相互作用和影响进行深入分析，防止风险耦合放大。
六、展示层
展示层通过多样化的终端设备，将城市生命线系统的数据和分析结果转化为直观的可视化形式，满足不同场景的使用需求：
- 大屏可视化：面向指挥中心场景，实现城市安全态势的全景展示和应急指挥调度。
- 移动端应用：面向现场管理人员，提供移动巡检、工单处理、实时预警等便捷功能。
- AR/VR展示：面向培训演练和复杂场景分析，提供沉浸式的数据查看和决策支持体验。
城市生命线安全监测预警系统是提升城市安全治理现代化水平的重要基础设施。本文所述的五层架构体系，通过感知层、数据层、支撑平台层、应用层和展示层的有机组合，构建了从数据采集到智慧应用的全链条能力，为城市生命线工程的安全运行提供了系统化解决方案。
