数据链路层是计算机网络体系中承上启下的关键层次，它屏蔽了物理层的电气、无线等底层差异，为网络层提供了可靠的点到点与多点到点通信服务。在有线以太网的基础之上，现代网络进一步延伸出无线通信、交换机级联与虚拟局域网（VLAN）等核心技术，共同构成了局域网通信的基石。
本文将从无线通信协议 802.11 出发，解析无线环境下碰撞避免的底层逻辑；再过渡到集线器与交换机 的演进，对比共享式与交换式网络的本质区别；最后深入虚拟局域网 VLAN，讲解其如何通过标签技术实现广播域隔离与跨设备通信。这些内容不仅是理解局域网通信的核心，也是构建工业级项目协议、设计可靠通信架构的必备知识。
一、无线通信协议 802.11
无线通信其实出发点和有线通信一致，但是由于其采用某一特定频段的电磁波通信，而电磁波相较于有线中更容易被干扰、丢失。所以无线通信协议增加了可靠确认协议等部分，用以缓解高频丢失的问题。
（1）为什么无线通信不采用碰撞检测，而使用碰撞避免？
在有线通信的以太网协议中，我们直接让各主机先发送，再检测是否有碰撞，如果有则终止发送并等待后续重传。那为何在无线通信中无法使用简单的碰撞检测呢？为什么不能使用交换机的思想：一对一全双工通信，直接避免碰撞检测？
首先一台WIFI路由器设备只能发送特定频段的信号，比如常见的有2.4G/5G。这意味着你的其他设备也必须工作在相同频段下，否则路由器无法解析电磁波信号。而一旦各设备的频段相同了，就会使得信道只有一个！类似于有线中的共享总线架构，你可以把空气想象成原来有线场景下的总线，所以半双工总线下碰撞是无法避免的，必须得有适当的策略来规避。

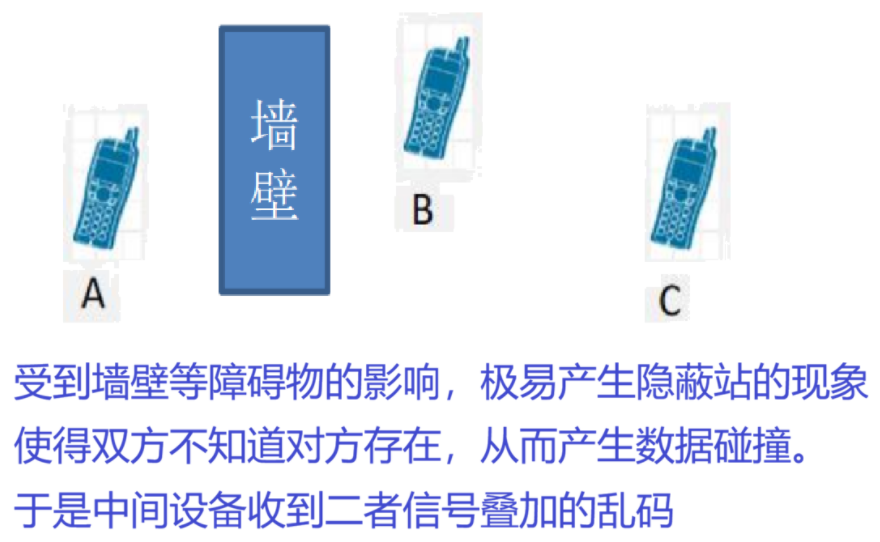

其次，当你的手机A在发送电磁波时，手机附近的电磁场非常强烈，对于其他设备B的电磁波有强烈的削弱作用，设备B的信号很难被A的无线模块捕捉识别到，即使识别到了也非常模糊，容易产生错乱。但更重要的是：电磁波极其容易被障碍物阻挡（生活中我们把门关上，WIFI效果就变差很多），使得手机A和设备C可能根本无法感知到对方存在，误以为没有数据碰撞。但是设备B作为A、C的中间设备，他能接收双方的数据，从而收到的是两者融合的乱码，直接丢弃，导致A、C都以为网络很差。
这两个原因使得无线通信不能使用碰撞检测CMSA/CD，而必须研究出新的碰撞避免策略CMSA/CA。

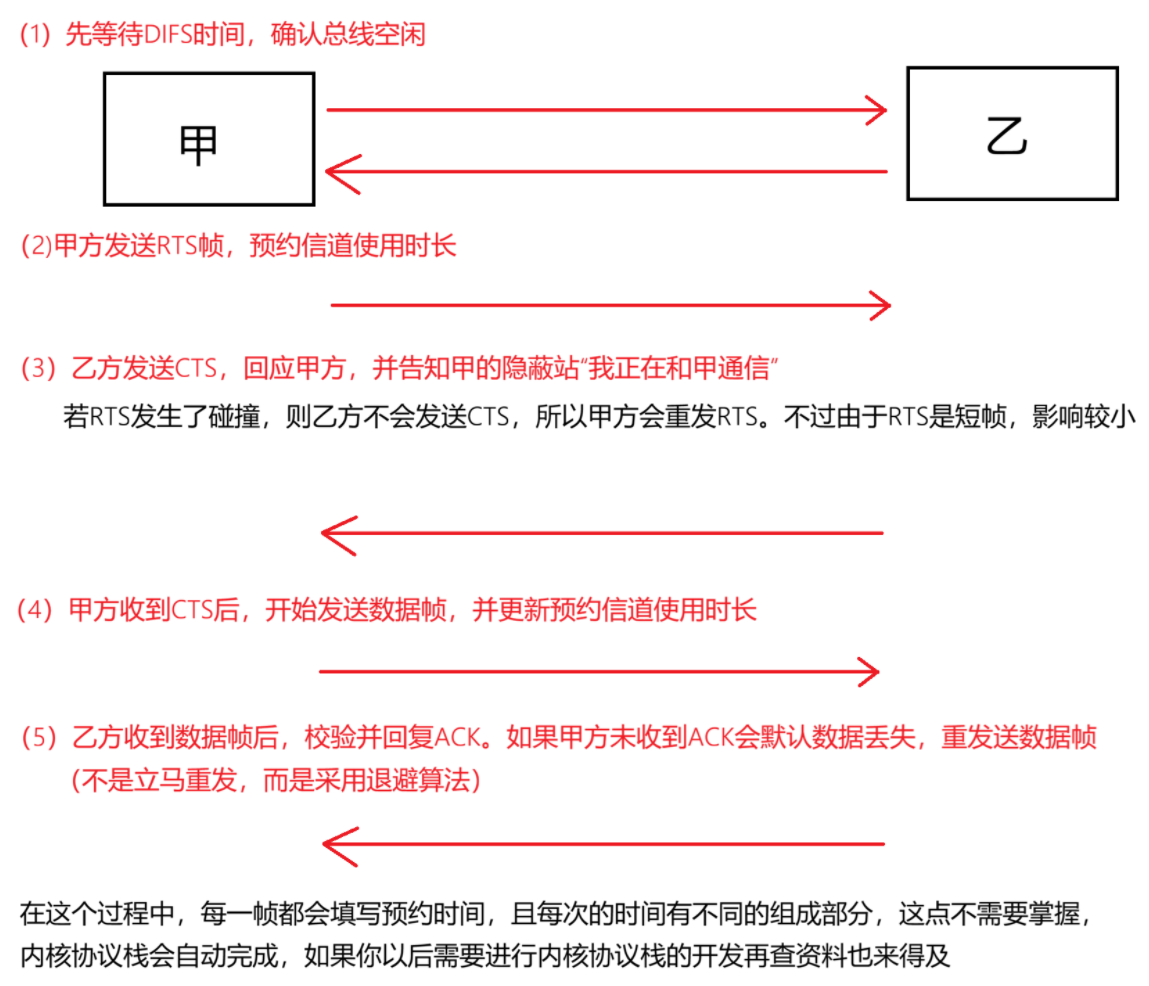

（2）碰撞避免的原理
碰撞避免的本质是"先预约、再发送、不抢道"的交通规则，好比红绿灯，在可以通行前先给你来个倒计时，红灯倒计时结束后你才能通过，而你通过的同时又开始绿灯倒计时，记录你剩余的通过时间，从根本上避免了碰撞的发生。
1. 信道监听与等待（DIFS）
- 发送前先监听信道：
- 若信道空闲 → 等待DIFS（分布式帧间间隔） 时间，确认信道稳定空闲后再竞争。
- 若信道忙 → 等待信道空闲 + 额外 DIFS 时间，再进入退避阶段。
- 作用：避免多个设备同时抢信道，减少初始碰撞概率。
- DIFS就是一个稳定区间，用于确保空闲一定不是随机的。
2. 发送 RTS 预约信道
- 发送端向 AP 发送 RTS（请求发送） 帧，帧首部的
Duration字段写入： 从现在开始，到我发完数据 + 收到 ACK 为止的总时长。- 所有能听到 RTS 的设备，都会将自己的 NAV（网络分配向量） 计时器设为这个时长，倒计时结束前禁止发送。
- 作用：第一次广播预约，通知 "能听见我的设备" 信道被占用。
- 其中AP指的是中心路由器，他是所有设备的中转入口。
3. AP 回复 CTS 补全预约
- AP 收到 RTS 并通过 CRC 校验后，等待 SIFS（短帧间间隔） ，然后回复 CTS帧。
- CTS 帧首部同样写入剩余预约时长，所有能听到 AP 的设备（包括隐蔽终端） 都会更新自己的 NAV 计时器。
- 作用：第二次广播预约，专门通知 "听不见发送端，但能听见 AP 的隐蔽终端"，彻底避免隐蔽终端碰撞。
- 其中SIFS是极短的空闲间隔，他的作用是让刚刚处于接收的AP的射频硬件转变成发送模式，同时让AP的无线通信协议层准备好CTS帧，准备发送。
4. 发送数据帧并再次预约
- 发送端收到 CTS 后，等待 SIFS 时间完成 CRC 校验，然后发送数据帧。
- 数据帧首部再次写入剩余预约时长，强化信道占用通知。
- 此时所有设备的 NAV 计时器仍在倒计时，确保数据传输期间无人抢道。这里的SIFS不再是为了切换射频硬件的工作模式，而是为了更新预约时间T和添加校验字段CFS，并且等待时空中的CTS电磁波消散，避免和自己产生混乱叠加。
5. 接收端回复 ACK 确认
- 接收端收到数据帧并通过 CRC 校验后，等待 SIFS 时间，回复 ACK（确认） 帧。
- 若发送端收到 ACK，说明本次传输成功；若未收到，则认为数据丢失 / 碰撞。
- 这里的SIFS仍然是为了给ACK添加FCS校验字段。
6. 重传与指数退避
- 未收到 ACK 时，发送端会重传，最多重传 16 次。
- 每次重传前，会使用二进制指数退避算法：随机等待一段时间再竞争信道，避免多次重传加剧碰撞。
值得注意的是：在无线通信中，由于干扰、信号强度衰减等问题，每发一帧都需要重新类握手竞争（即空闲等待后，才发送RTS预约请求），即使你设备A可能要发100帧，你也需要进行100次上述过程。
不过由于这个预计时间是理想化的，可能不是特别精准，所以除了预计时间外，还会采取硬件检测模块，双保险保证同一时间内只有一个设备在发送数据。
二、集线器与交换机
（1）集线器与冲突域
由于物理导线各方面的限制原因，两台主机之间的通信距离不能太远，例如10-BASE-T以太网中两台主机的最远通信距离就是100米，一旦超过200米信号就会衰减到无法正确识别，所以诞生了一种设备叫做中继器，他能将信号再生从而延长通信距离。

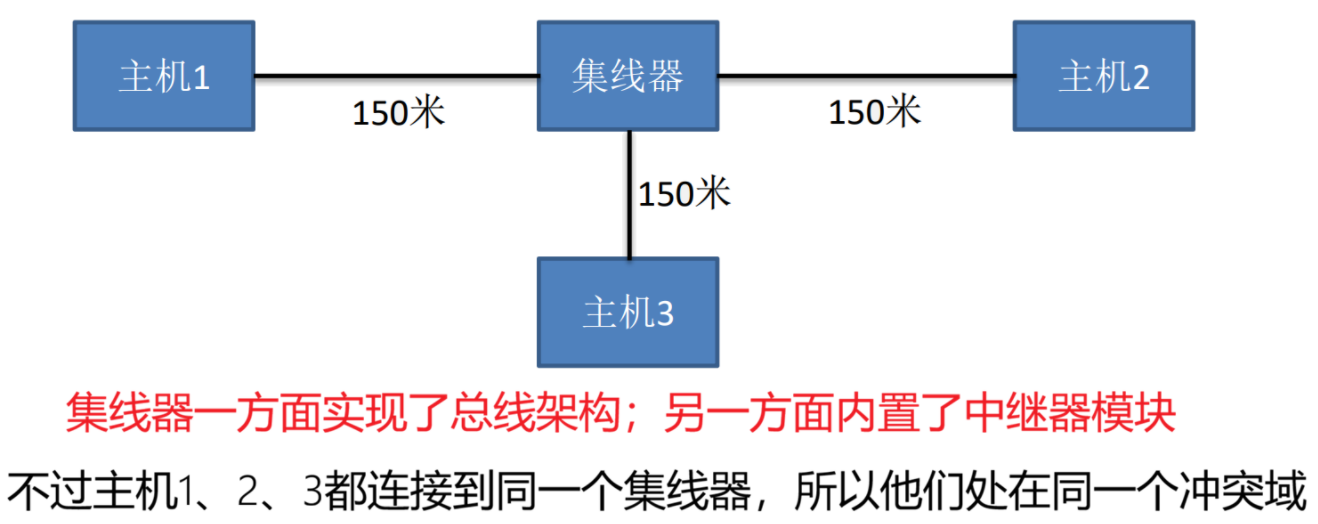

同时为了解决多台设备导线冗杂的问题，又发明了集线器，它采取总线架构让多主机以半双工、竞争发送数据，节省了一定网线资源。我们称为集线器。注意：现代集线器通常内置了中继器模块，我们后续讨论的集线器均指此类。
由于集线器是一个纯粹工作在物理层的模块，他不会对数据链路层以上的任何东西产生任何影响（比如速率、帧格式等等）。但正是因为总线架构，使得同一个集线器连接的各个主机共享总线带宽，形成冲突域（即之前我们在以太网帧中讨论的数据碰撞问题）。
（2）交换机

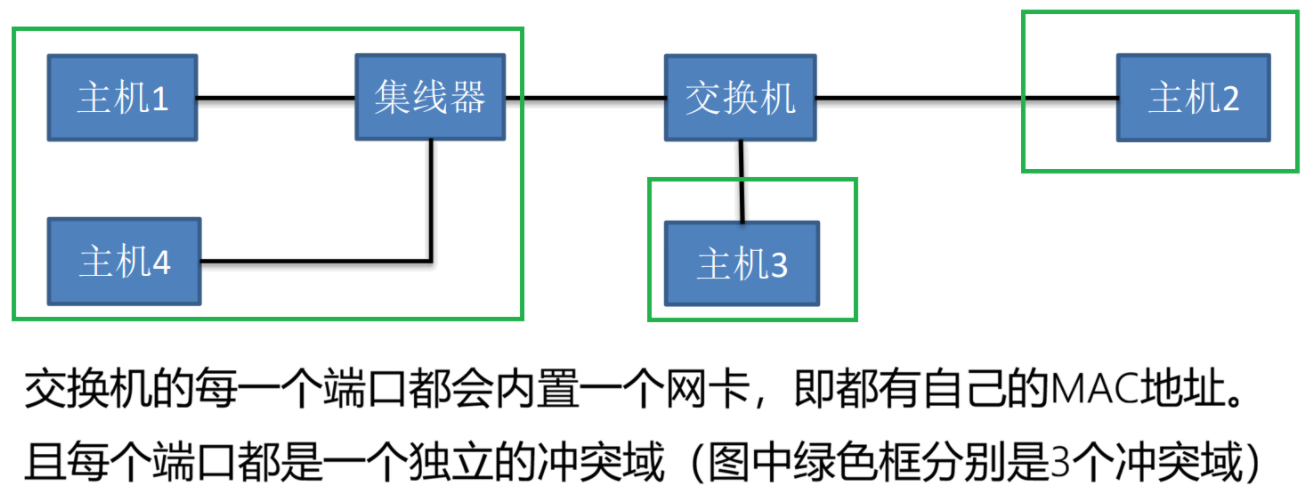

交换机相比于集线器做了一定的提升，通常能起到隔离冲突域的作用，使得各主机工作在全双工通信方式下，大幅提高了各主机带宽，并直接避免了数据碰撞问题。
而实现精准全双工转发，离不开"自学习算法"，它的核心就是：每次保存发送方MAC地址和端口的映射表，如果表中没有记录则泛洪广播。这里有兴趣的同学可以查看相关资料加深学习。
而交换机通常有两种设计方式：存储转发型交换机、直通型交换机。

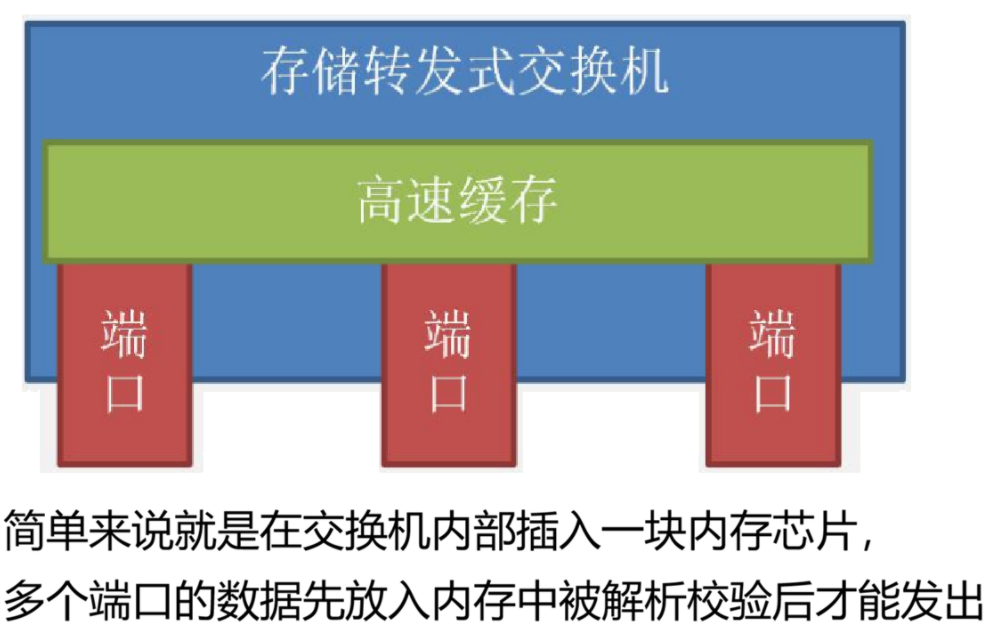

2.1 存储转发型交换机
存储转发型交换机由于内存模块的引入，使得交换机处理器可以方便的检查数据完整性、正确性。甚至还能对其进行格式转换、速率转换等，比如端口A收到的是1类格式报文，我可以转变成2类型格式报文发往端口B。
缺点：延迟大，需要将整个帧进行检查。
优点：可靠性高，可以支具有不同速率的端口的交换、差错检测等。

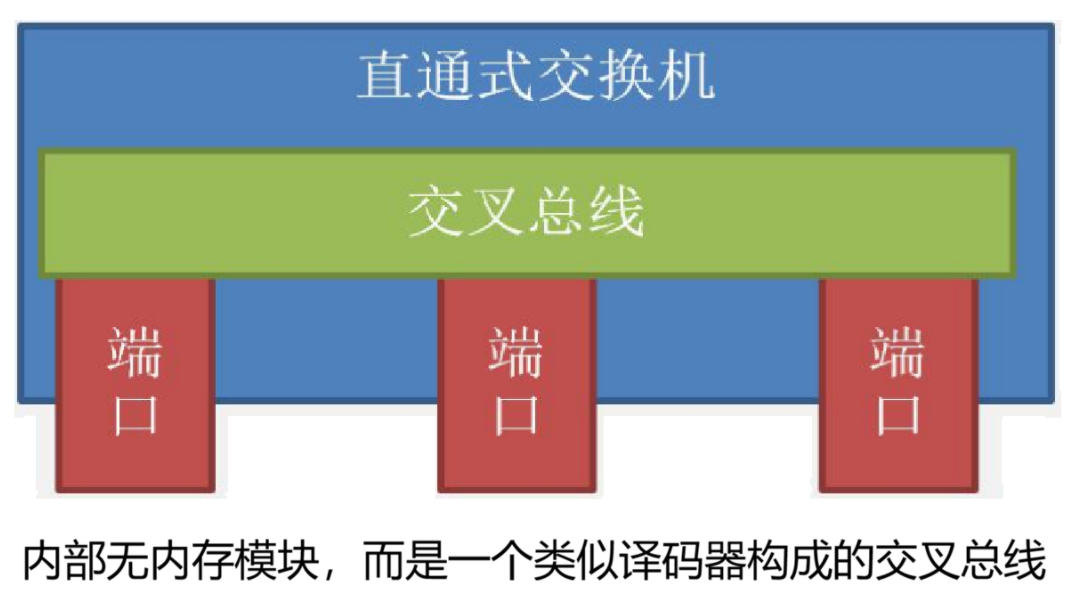

2.2 直通型交换机
直通型交换机无处理模块，在对MAC地址进行检测后就会立马转发到对应端口，不具备任何转换功能。
优点：延迟小只检查目的地址。
缺点：可靠性低，无法支持具有不同速率的端口的交换。
三、虚拟局域网VLAN
（1）VLAN引入的背景

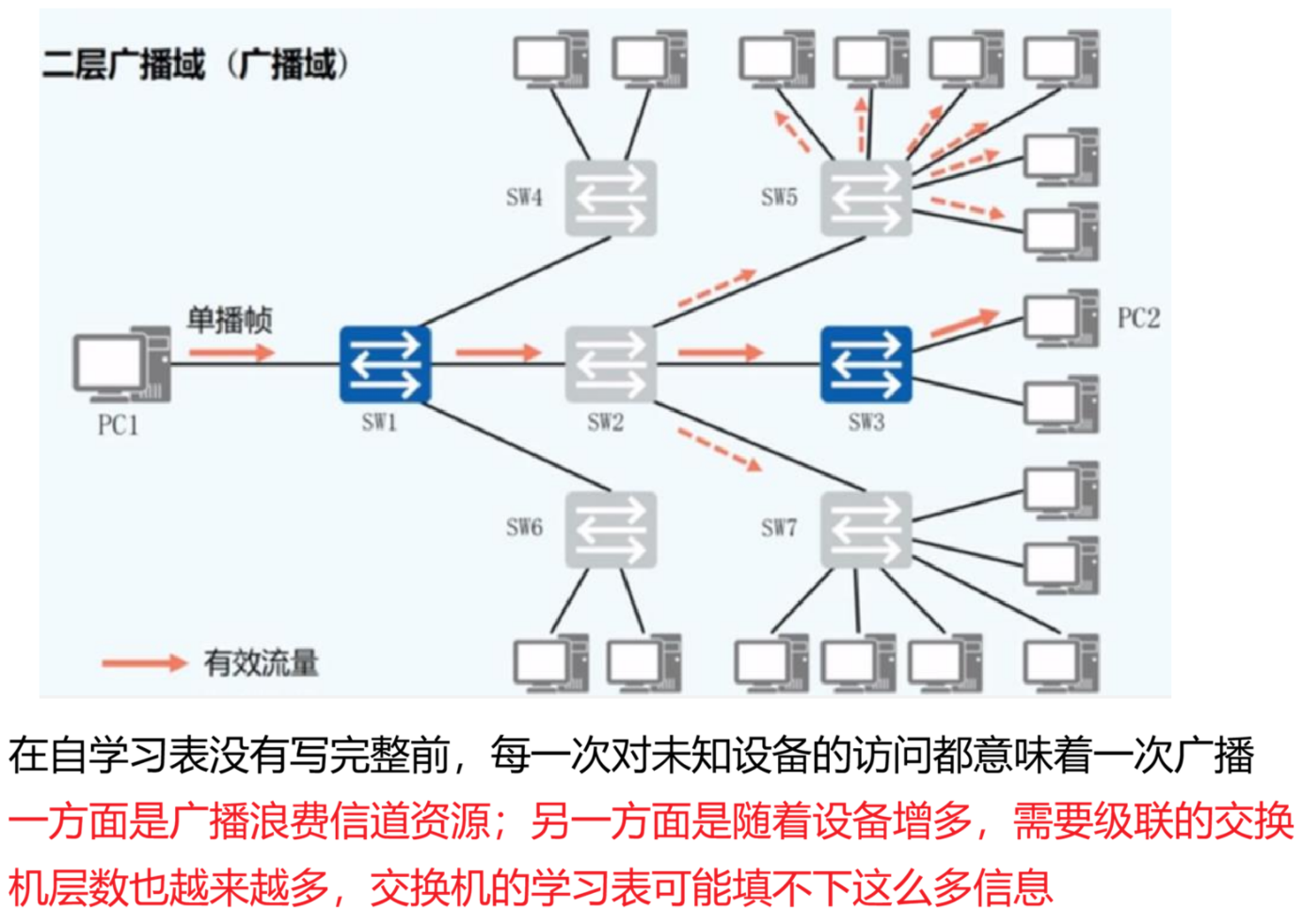

在早期没有路由器、没有VLAN技术的时代，所有的交换机都通过级联的方式连接，这意味着：每个交换机下的任意一台主机都属于同一个局域网！看似可以方便的让各机器进行通信，但是却及其容易引发泛洪，使得整个局域网的利用率不高，还可能引发网络波动等问题。
于是人们引入了VLAN技术，在软件层面将交换机切割成几个不同的部分，每部分单独构成一个局域网。

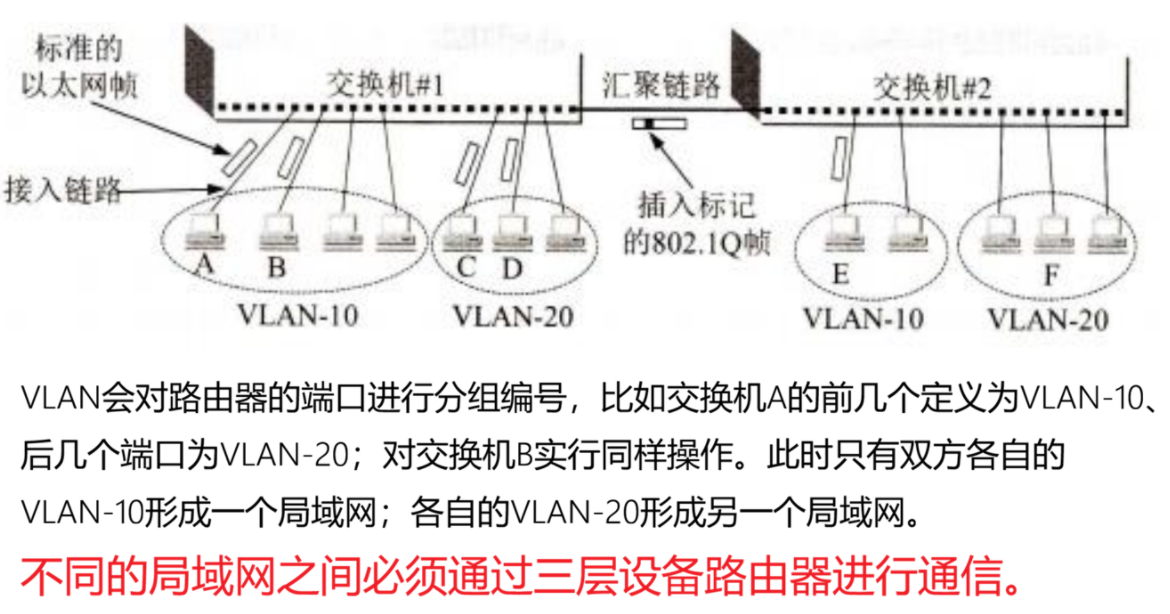

（2）VLAN的工作原理

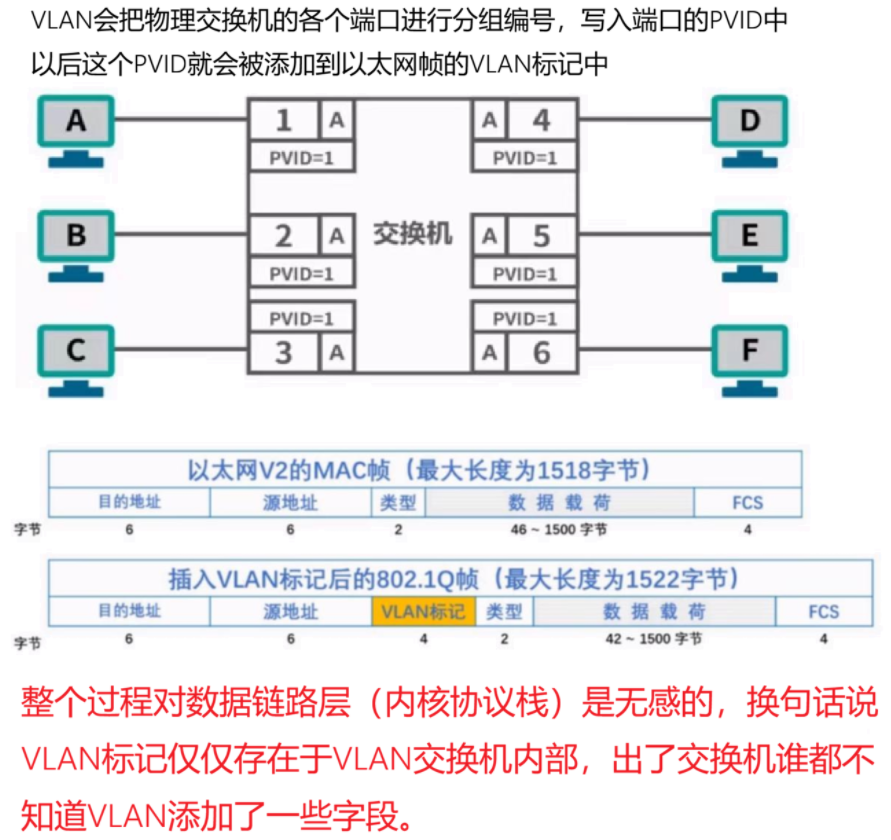

IEEE802.1Q帧(俗称DotOneQ)对以太网帧格式进行了扩展，插入了4字节的VLAN标记(tag)，而VLAN标记的最后12位称为VLAN标识符VID，它唯一地标志了以太网帧属于哪一个VLAN。
不过值得注意的是：VID的取值范围0~4095(0~2-1)，即0和4095都不用来表示VLAN,因此用于表示VLAN的VID有效取值范围为1~4094。
在划分VLAN后，同一个VLAN中的主机无论是广播帧还是单播帧都只能在同一个LAN中进行发送，如果想 跨LAN进行数据传输必须经过网络层设备。

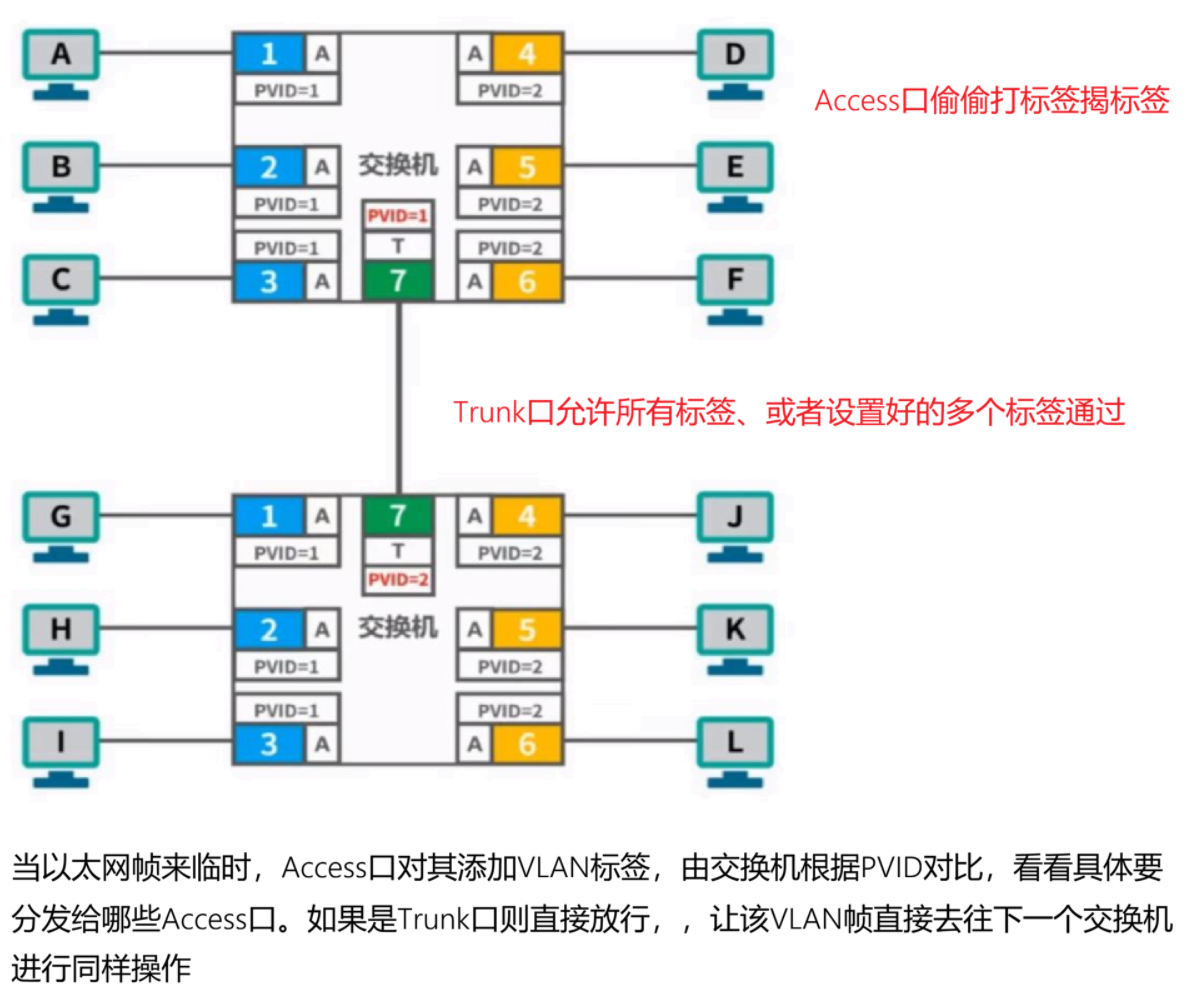

（3）Access口和Trunk口
1. Access 口（接入口）
作用：只属于一个 VLAN，接终端设备
特点：
- 只允许 一个 VLAN 通过
- 发出去的帧：不带标签（untagged）
- 收进来的帧：交换机自动打上该端口的 VLAN 标签
你可以理解：电脑不知道 VLAN 是什么，也看不懂标签。 Access 口就是 "帮电脑偷偷打标签、撕标签" 的翻译官。
2. Trunk 口（干道 / 级联口）作用：同时传输多个 VLAN，接交换机 / 路由器
特点：
- 允许 所有 VLAN 或指定多个 VLAN 通过
- 帧必须带标签（tagged）
- 交换机之间靠标签区分是哪个 VLAN
你可以理解：Trunk 就是一条 "多车道高速公路"， 每辆车都标着 VLAN 号，不会走错道。
