如何画出优秀的架构图？

4+1架构视图

逻辑视图：系统提供给用户的功能，对应 UML 的 class 和 state diagrams

处理视图：系统的处理过程，对应 UML 的 sequence 和 activity diagrams

开发视图：程序员角度看系统的逻辑组成，对应 UML 的 package diagrams

物理视图：系统工程师角度看系统的物理组成，对应 UML 的 deployment diagrams

场景视图：用户角度看系统需要实现的需求，对应 UML 的 use case diagrams

为什么国内很少用4+1架构图 ？

架构复杂度增加：1995 年的系统大部分还是单体系统，现在分布式系统

绑定 UML 图：UML 图画架构图存在问题，UML画架构图太丑了

理解困难：4+1 视图的逻辑视图、开发视图、处理视图比较容易混淆

大厂常见架构图

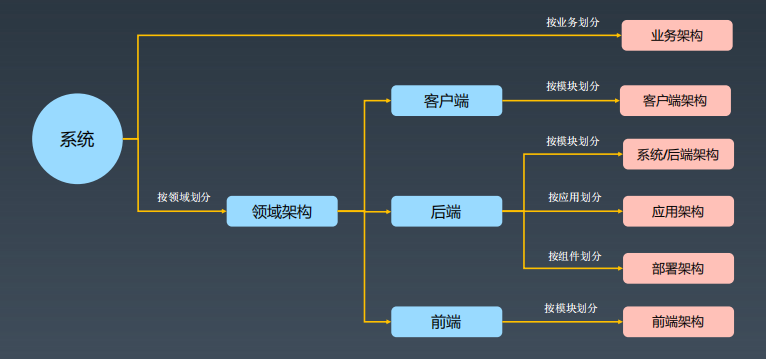

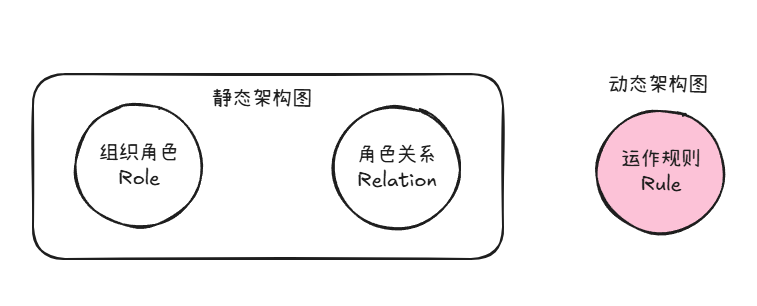

架构图分类

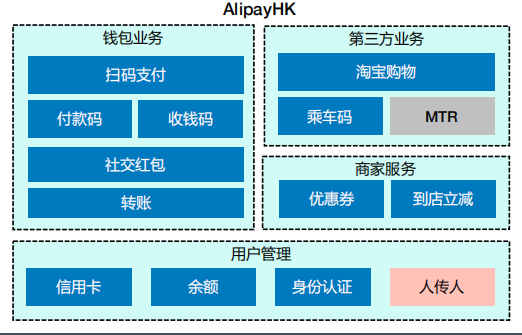

业务架构

定义：描述系统对用户提供了什么业务功能，类似于 4+1 视图的场景视图。

使用场景

1. 产品人员规划业务

2. 给高 P 汇报业务

3. 给新员工培训业务

画图技巧

1. 通过不同颜色来标识业务状态

2. 业务分组管理

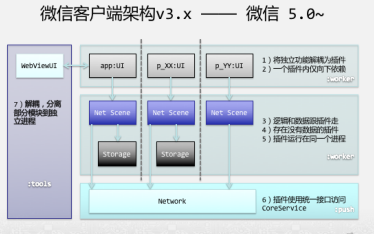

客户端架构，前端架构

定义：客户端和前端的领域逻辑架构，类似于 4+1 视图的逻辑视图。

使用场景

1. 整体架构设计

2. 架构培训

画图技巧

1. 通过不同颜色来标识不同角色

2. 通过连接线来表示关系

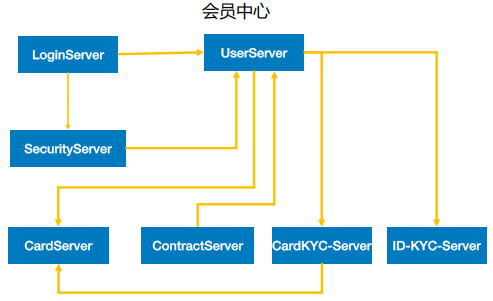

系统架构

定义：后端的逻辑架构，又叫 "后端架构"、"技术架构"。

使用场景

1. 整体架构设计

2. 架构培训

画图技巧

1. 通过不同颜色来标识不同角色类型

2. 通过连接线来表示关系

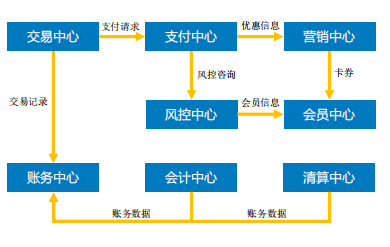

应用架构

定义：描述后端系统由哪些应用组成。

使用场景

1. 项目开发、测试

2. 部署发布

3. 子域架构设计

画图技巧

1. 通过不同颜色来标识不同角色

2. 通过连接线来表示关系

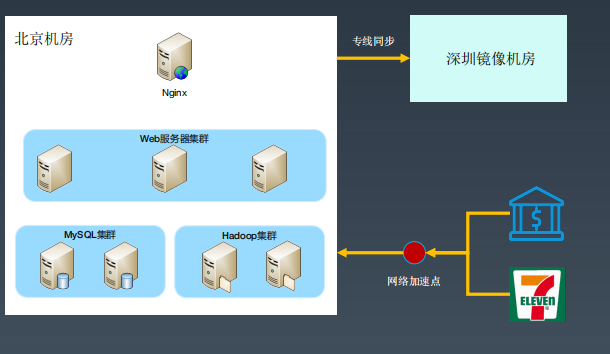

部署架构

定义：描述后端系统具体如何部署的。对应 4+1 视图的物理视图。

使用场景

1. 总体架构设计

2. 运维规划和优化

画图技巧

1. 用图标代替区块

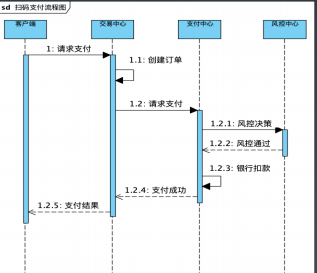

系统序列图
