ESPI，增强型串行外设接口，是为了替代LPC而设计，工作频率可达66M，1.8V电压。

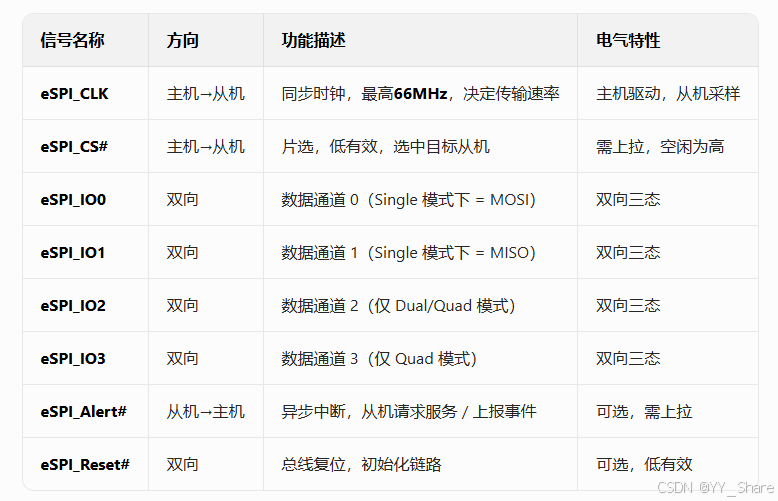

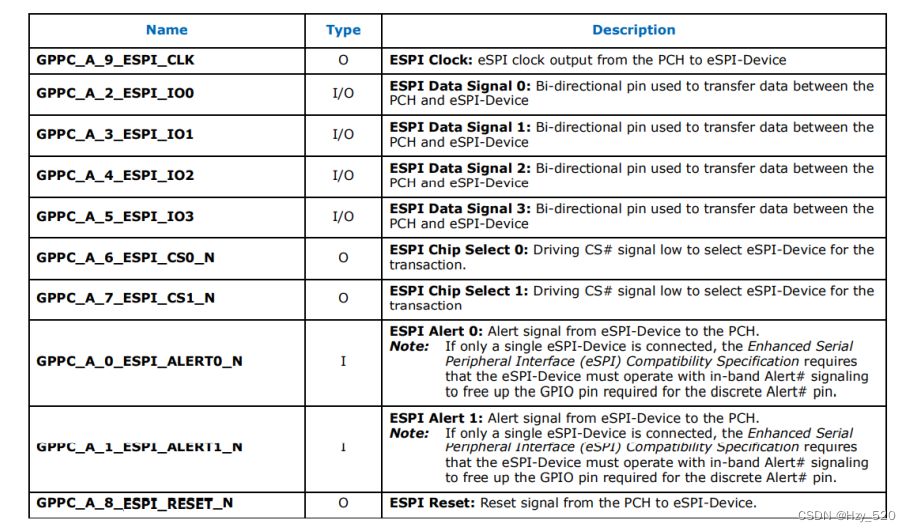

信号定义：CLK,DATA,CS,ALERT,RESET。
ESPI_CLK:时钟由主机发出，从机接收。
ESPI_0/1/2/3:数据引脚，双向通讯。
ESPI_CS:片选信号，主机发出，通讯时拉低。
ESPI_ALERT0:从机发给主机的警告信号。
ESPI_RESET:复位信号，主机发出，从机接收。

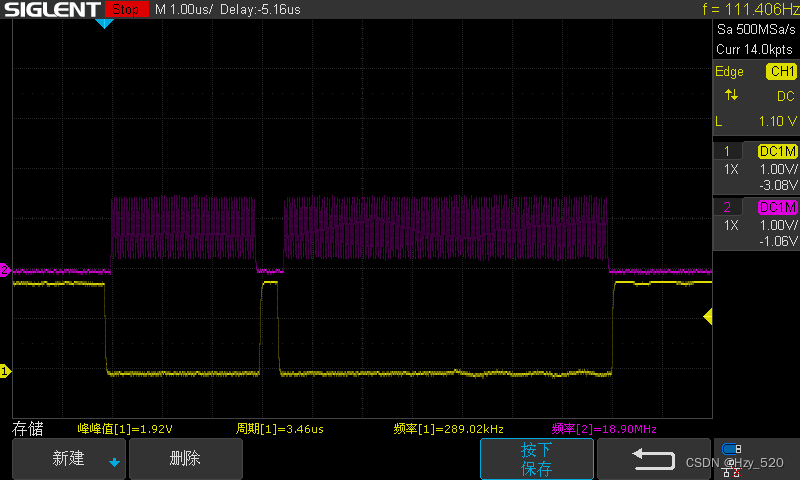

实测图，上方为CLK，下方为CS。
三种数据传输模式（带宽扩展）
eSPI 通过激活不同数量的 IO 线，在功耗与带宽间动态切换。
1. Single Mode（单线模式，基础配置）
- 信号：CLK、CS#、IO0、IO1（+ 可选 Alert#/Reset#）
- 带宽：66MHz × 1bit = 66Mbps（全双工）
- 适用：低速外设、低功耗场景
2. Dual Mode（双线模式）
- 信号：CLK、CS#、IO0、IO1（IO0/IO1 均双向）
- 带宽：66MHz × 2bit = 132Mbps
- 适用：中等带宽需求（如 EC 通信）
3. Quad Mode（四线模式，最高性能）
- 信号：CLK、CS#、IO0~IO3（四线全双向）
- 带宽：66MHz × 4bit = 264Mbps
- 适用：Flash 高速访问、BMC 带外管理

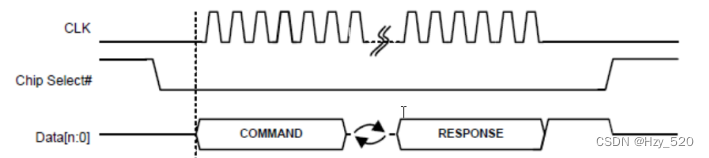

信号时序与协议层关键特性
-
时钟与采样
- CLK 由主机产生，数据在CLK 上升沿 发送、下降沿采样（SPI Mode 0）。
- 支持 CRC 校验，提升传输可靠性。
-
Alert# 异步事件机制
- 从机拉低 Alert#，向主机发起中断请求（如 SCI/SMI、PME、唤醒）。
- 主机响应后读取从机状态寄存器，处理事件。
-
**多通道复用（逻辑层）**同一物理链路通过协议帧区分 4 个逻辑通道，实现功能隔离：
- Peripheral Channel：替代 LPC，支持 I/O、Memory 访问。
- Virtual Wire Channel：传输虚拟中断、侧带信号（如 SERIRQ）。
- OOB Channel：带外管理通道，用于 BMC 远程控制。
- Flash Channel：共享 BIOS Flash，支持 PCH / 从机同时访问。
与传统 SPI/LPC 的核心区别
- vs SPI ：eSPI 增加Alert# 异步中断、CRC 校验、多通道复用、Flash 共享，更适合系统级互联。
- vs LPC ：eSPI 引脚从17 + 根 降至4~7 根，速率从 33MHz 提升至 66MHz，带宽翻倍且支持错误检测。
典型应用场景
- PC / 笔记本：PCH ↔ EC（电源管理、键盘控制）。
- 服务器：PCH ↔ BMC（带外管理、固件更新）。
- 嵌入式：替代 LPC 连接 Super I/O、TPM 等低速外设。
