一、方案背景

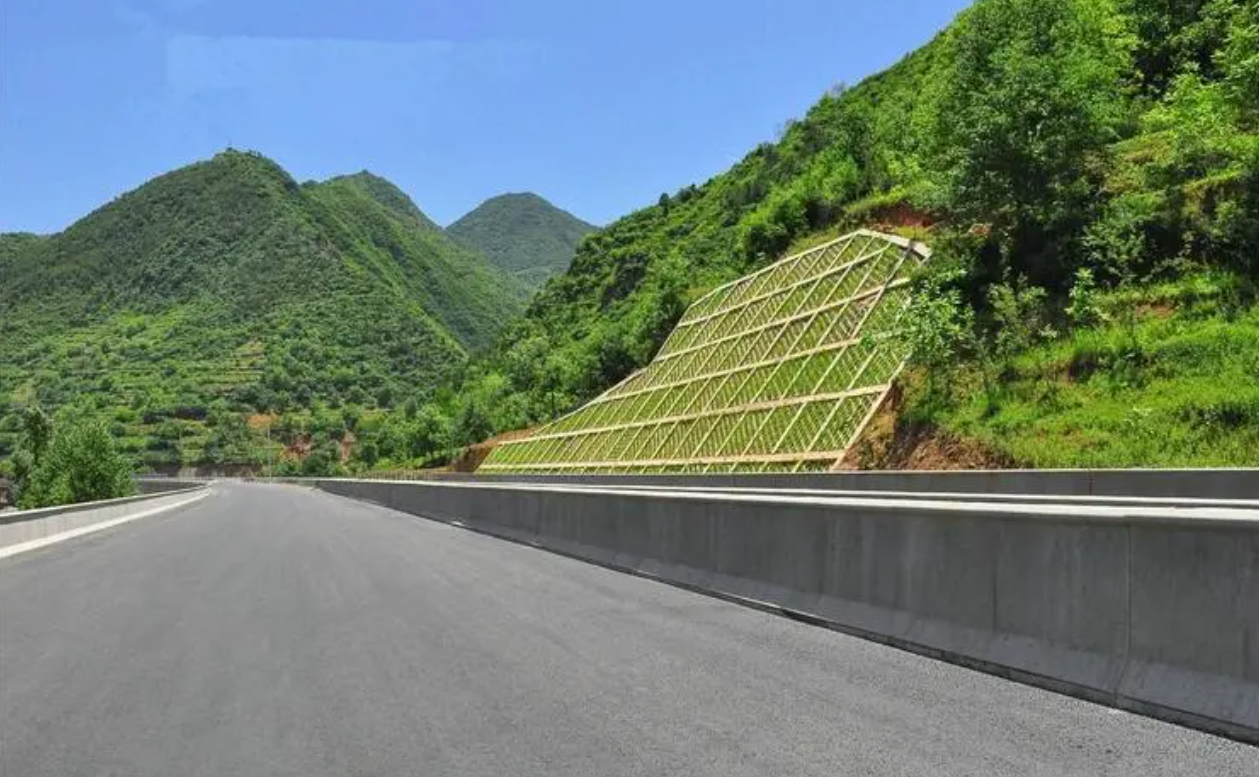

随着我国高速公路网络的快速发展，边坡作为公路工程的重要组成部分，其稳定性直接关系到行车安全和道路运营效率。近年来，受极端天气、地质构造变化及长期运营荷载影响，高速公路边坡失稳事故时有发生，造成交通中断、财产损失甚至人员伤亡。因此，建立一套实时、精准、高效的边坡监测系统，对边坡安全状态进行动态评估与预警，已成为保障高速公路安全运营的迫切需求。系统需实现对高速公路边坡的全方位监测，具体需求包括：位移监测、环境监测、结构应力监测、预警与预报、数据管理与分析。
二、系统组成

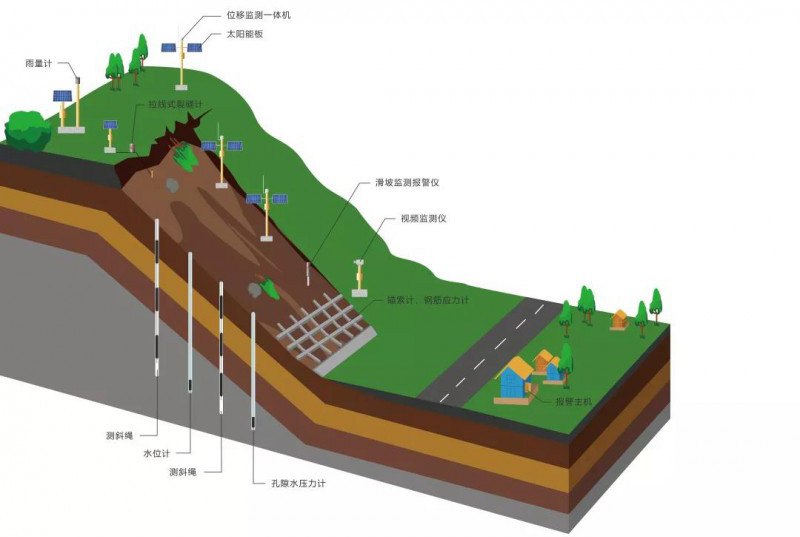

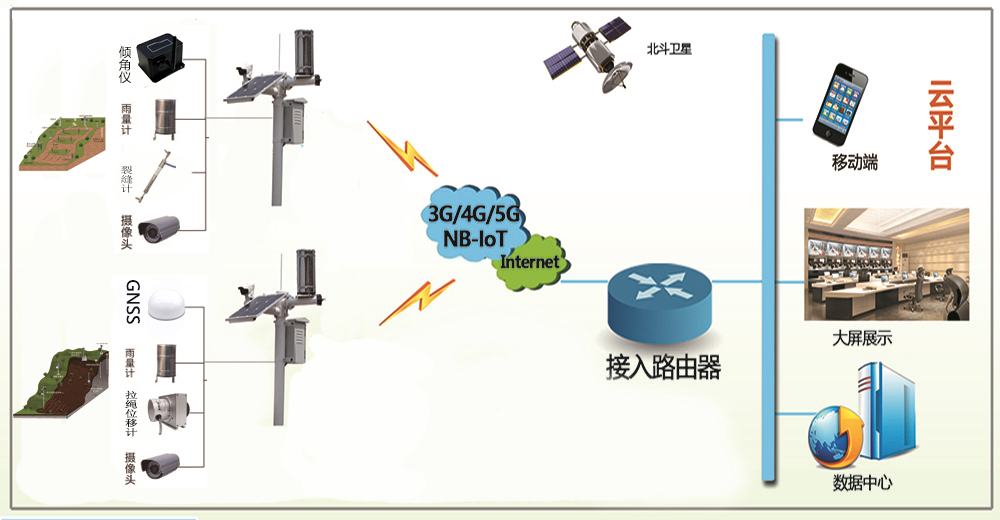

高速公路边坡监测系统采用无人值守自动化监测，以物联网、互联网、北斗+等技术为理论基础，以自主研发的监测平台及各类传感器为核心，充分利用各种监测手段，建立地表和地下深部的三维立体监测网，对高速公路边坡滑坡进行监测。实时监测边坡滑坡不同部位各类型裂缝的发展过程，岩土体松弛以及局部坍塌、沉降、隆起活动；地下、地面变形动态（包括滑坡体变形方向、变形速速、变形范围等）；表面位移、深部位移、渗流量、降雨量、裂缝、支护结构等及地震活动等外部环境变化等，据此对边坡滑坡变形发展和变形趋势作出预测，判断其稳定状态给出边坡失稳预警值，指导施工，反馈设计和检验治理效果，了解工程实施后的变化特征，为设计施工及灾害预警提供科学依据。系统采用"监测层-传输层-数据层-应用层"四层架构：
监测层：由各类传感器组成，负责采集边坡位移、环境、应力等数据。主要设备包括GNSS接收机、测斜仪、渗压计、雨量计、土壤含水率传感器、应力传感器等。
传输层：实现监测数据的远程传输，可采用4G/5G无线网络、光纤通信或LoRa等物联网通信技术，确保数据实时、稳定上传。
数据层：包括数据库服务器和数据处理中心，负责数据的存储、校验、融合和管理。采用关系型数据库（如MySQL）存储结构化数据，文件系统存储原始监测数据和报表。
应用层：包括监测管理平台和客户端，提供数据可视化、实时监控、预警报警、报表生成等功能，支持PC端和移动端访问。
三、监测内容与设备选型
位移监测
表面位移监测：采用GNSS实时动态监测技术（RTK），在边坡表面布设监测点，配备高精度GNSS接收机，采样频率1-5分钟/次，平面精度±10mm，高程精度±20mm。
深部位移监测：在边坡关键位置钻孔埋设测斜仪，监测不同深度的水平位移，分辨率0.02mm/0.5m，测量范围±30°。
环境监测
降雨量监测：在边坡顶部及周边布设翻斗式雨量计，测量精度±0.1mm，采样频率1分钟/次。
土壤含水率监测：采用TDR（时域反射）土壤含水率传感器，埋设在不同深度的 soil层，测量范围0-100%，精度±2%。
地下水位监测：在边坡坡脚或钻孔内安装渗压计，测量地下水位变化，量程0-50mH₂O，精度±0.1%FS。
温度监测：采用热电偶或铂电阻温度传感器，监测环境温度和土壤温度，测量范围-40℃~85℃，精度±0.5℃。
结构应力监测
锚杆/锚索应力监测：在锚杆或锚索上安装应变计或拉力传感器，监测其受力变化，量程0-200MPa，精度±0.5%FS。
挡土墙应力监测：在挡土墙表面或内部布设钢筋应力计，测量结构应力，量程0-300MPa，精度±0.5%FS。
数据采集与传输设备
数据采集仪：选用多通道数据采集仪，支持模拟量、数字量信号输入，具备数据存储和远程通信功能，工作温度-20℃~70℃。
通信模块：采用4G/5G工业级路由器，支持VPN加密传输，确保数据安全；偏远地区可选用LoRa网关配合太阳能供电。
四、软件平台功能设计
数据接收与处理：
平台实时接收各监测点上传的数据，进行数据校验、滤波、异常值剔除和格式转换，确保数据质量。支持多协议接入，兼容不同品牌传感器和采集设备。

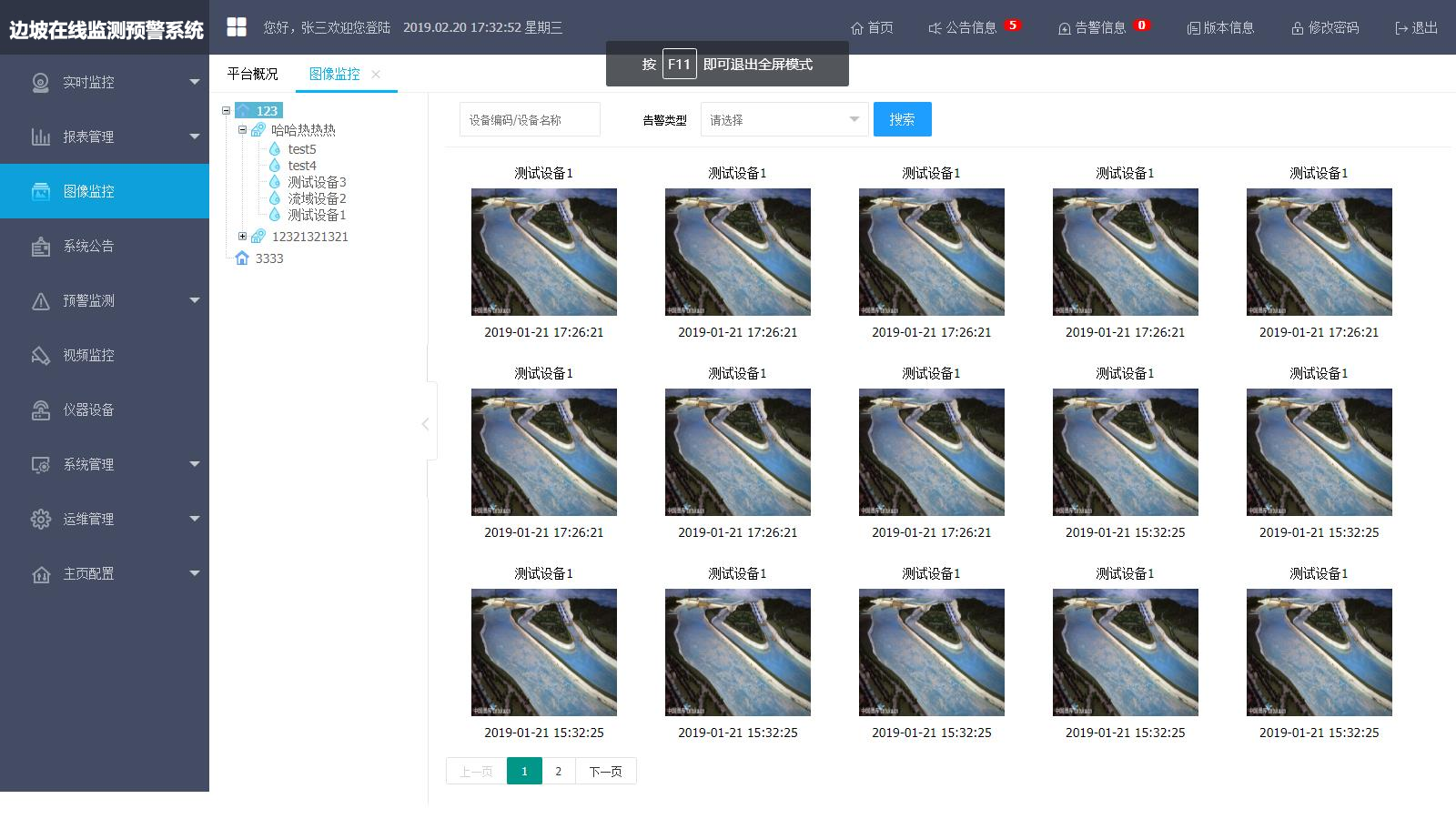

数据可视化

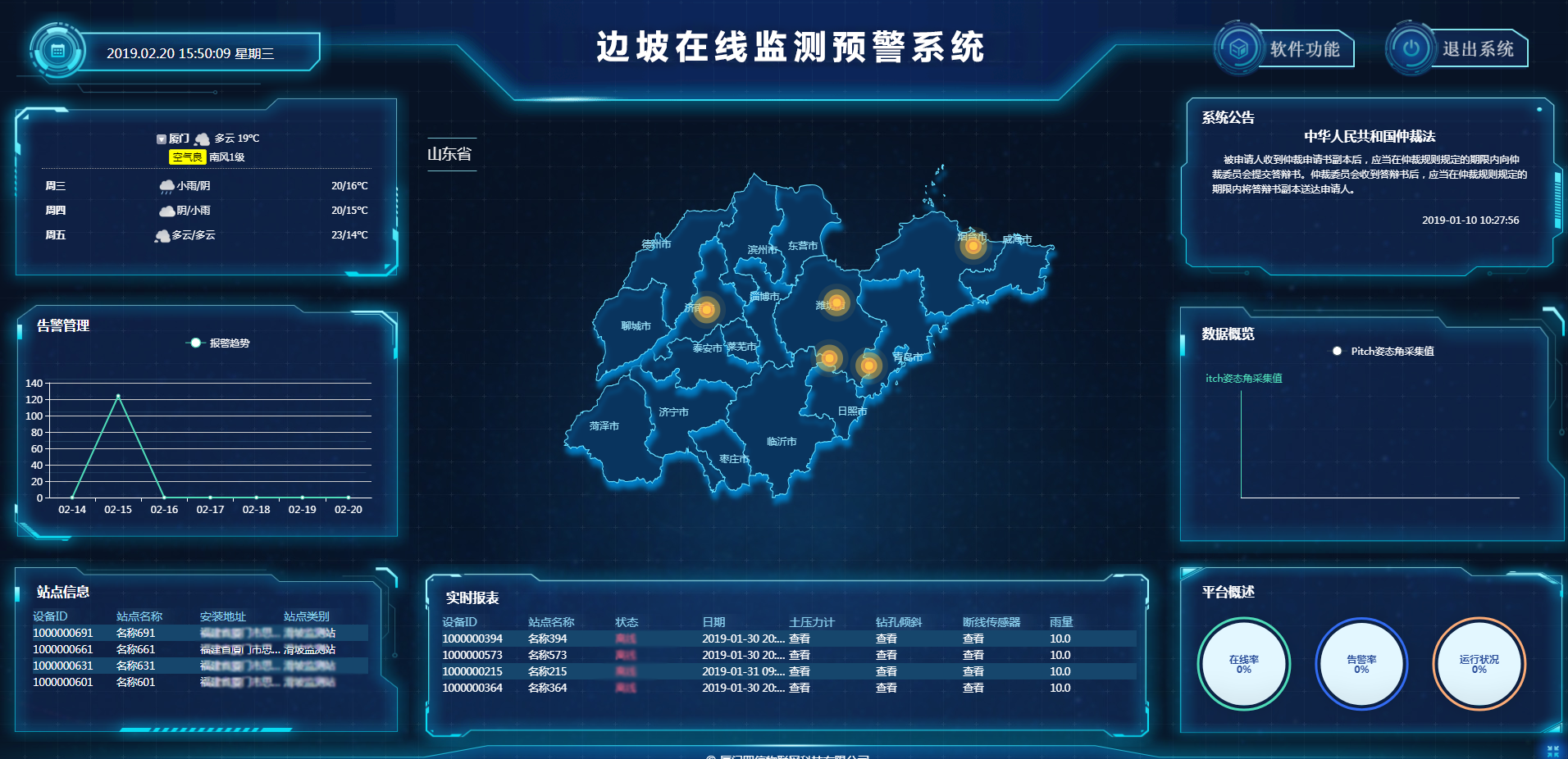

实时监控界面：以地图为背景，显示各监测点位置及实时监测数据，支持缩放、平移操作。

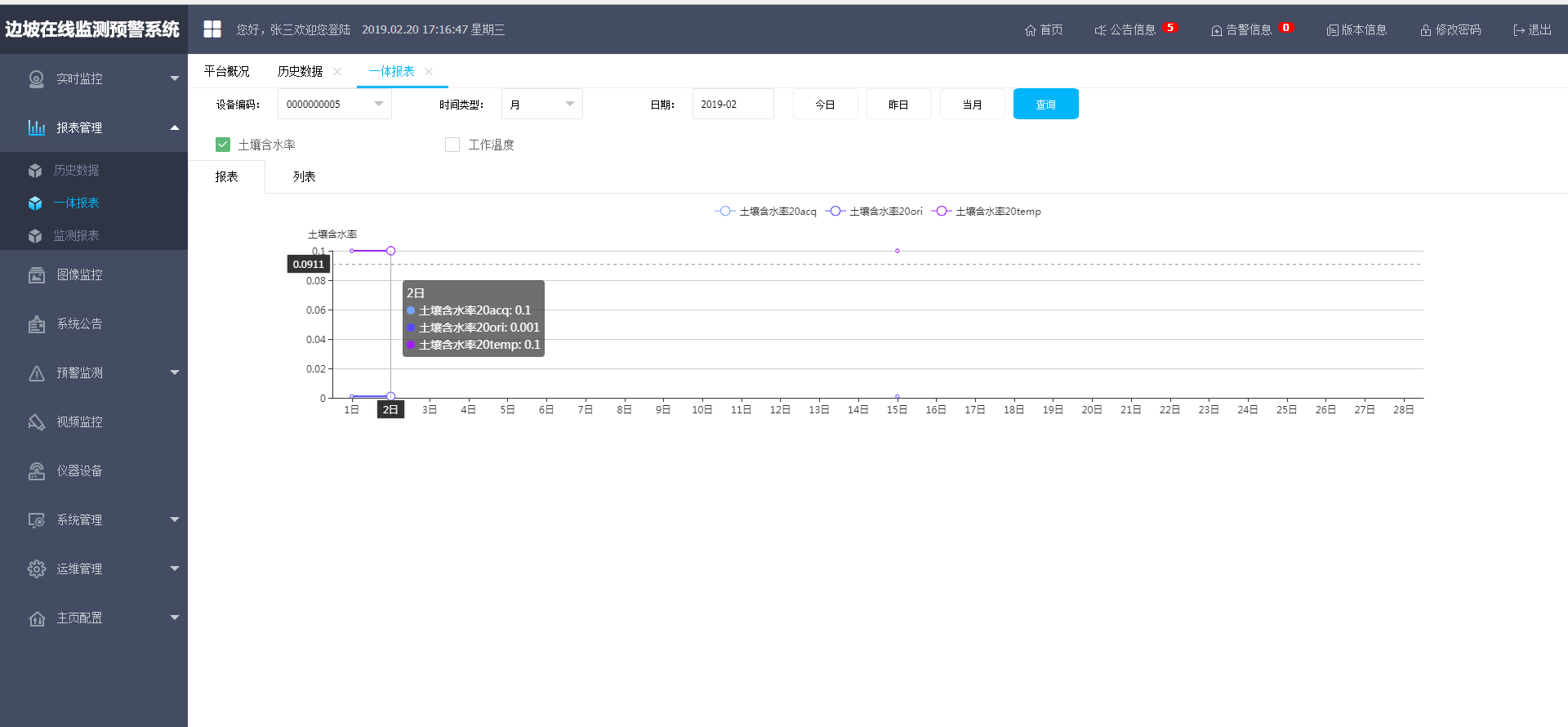

趋势曲线分析：绘制位移、应力、环境参数等随时间变化的趋势曲线，支持多参数对比分析。
三维模型展示：结合边坡三维地质模型，直观展示边坡位移分布和变形特征。
预警与报警
多级预警机制：设置黄色、橙色、红色三级预警阈值，当监测数据超过阈值时，系统自动触发相应级别预警。
多渠道报警：通过平台弹窗、短信、邮件、APP推送等方式通知相关人员，报警信息包含监测点位置、超标参数及建议处理措施。
历史报警查询：记录所有报警事件，支持按时间、监测点、报警级别等条件查询。
报表管理
支持自动生成日报、周报、月报和年报，报表内容包括监测数据统计、趋势分析、预警情况及维护建议。报表可导出为Excel、PDF等格式，方便存档和汇报。
用户与权限管理
系统支持多用户管理，根据用户角色分配不同操作权限，如管理员、监测员、查看用户等，确保系统安全。
五、系统部署与安装
监测点布设

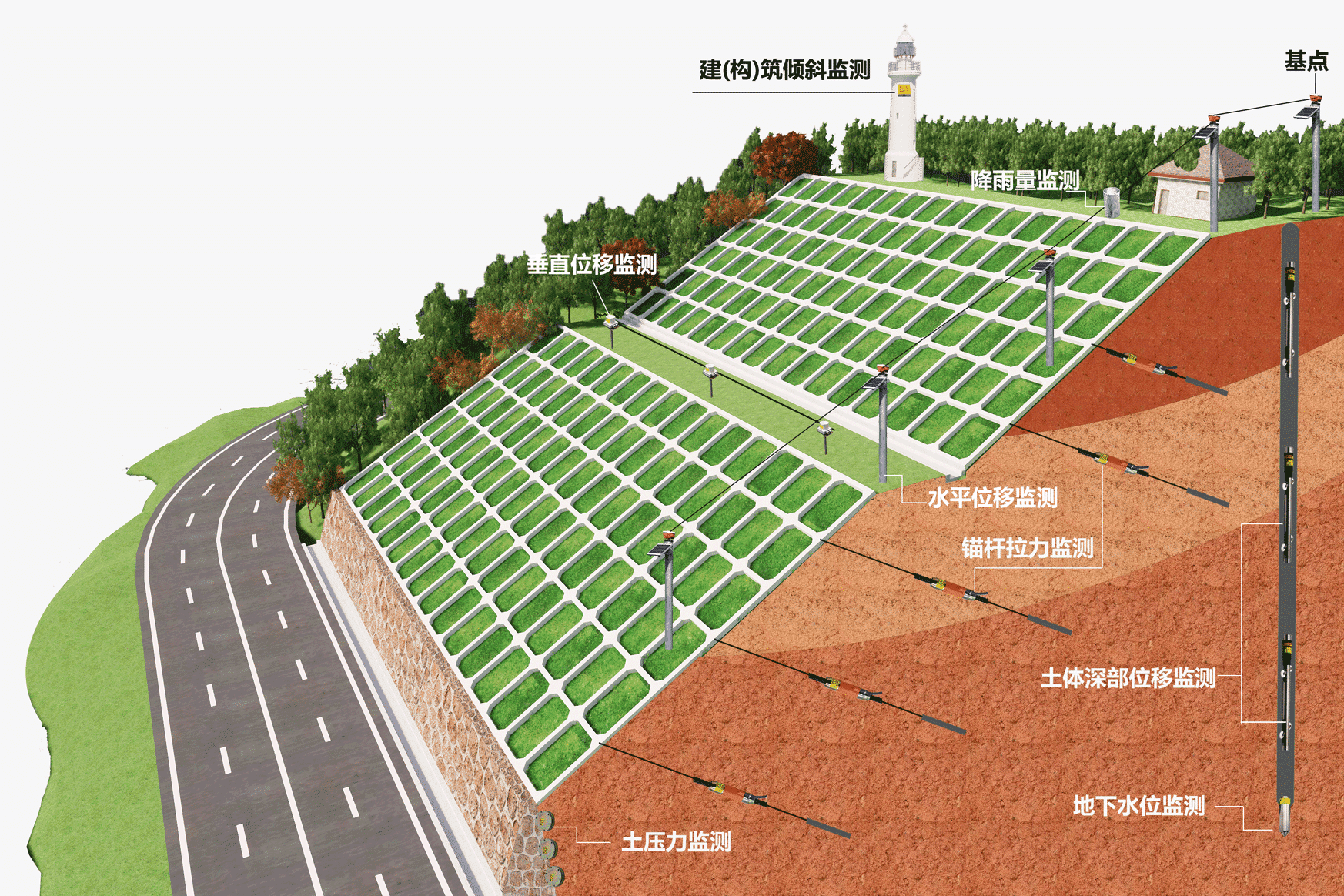

根据边坡地质条件、坡高、坡长及潜在风险区域，合理布设监测点。一般在坡顶、坡腰、坡脚及支护结构关键部位布设位移和应力监测点；在边坡汇水区域布设雨量计和土壤含水率传感器；在地下水位较高区域布设渗压计。
设备安装

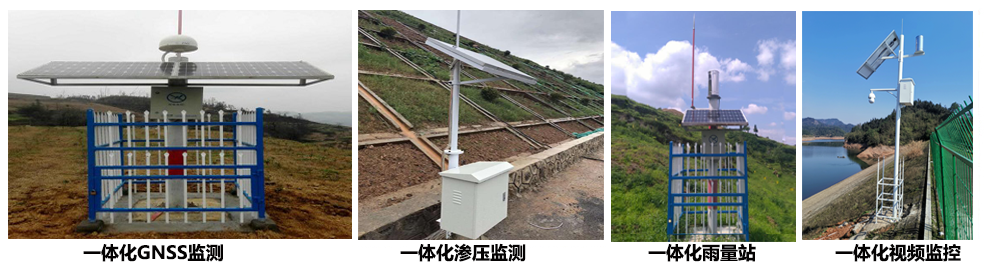

GNSS监测点：采用混凝土浇筑观测墩，安装GNSS天线，确保视野开阔，远离遮挡物。
测斜仪：钻孔直径不小于110mm，将测斜管垂直埋入孔内，管内注满清水，传感器放入测斜管底部，缓慢提升测量。
传感器防护：所有野外传感器需采取防水、防雷、防腐蚀措施，安装在防护罩内，电缆采用铠装电缆埋地敷设。
供电与通信

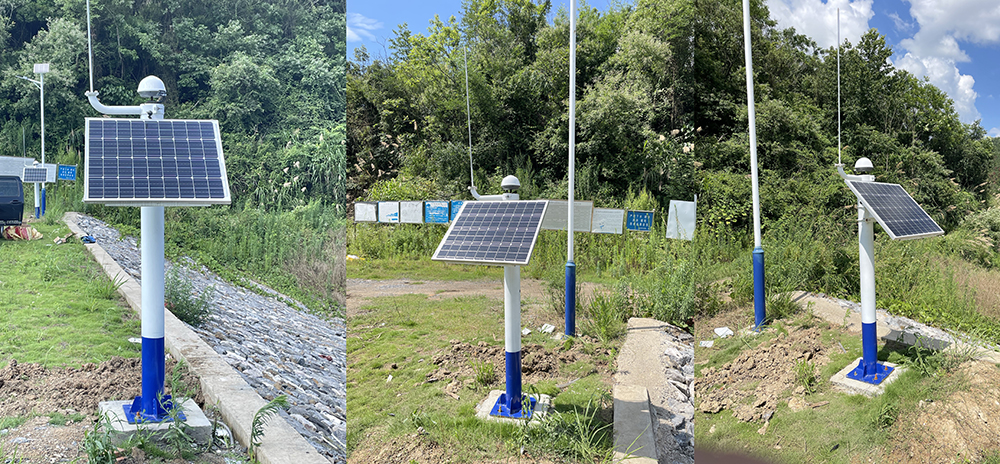

监测站点采用太阳能供电系统（太阳能板+蓄电池），确保连续阴雨天气下设备正常工作；通信采用4G/5G无线网络，安装信号增强天线，保证信号稳定。
六、系统价值
高速公路边坡监测系统解决方案通过先进的监测技术和信息化平台，实现了对边坡安全状态的实时监测与智能预警，可有效预防边坡失稳事故，保障高速公路安全运营。建议在系统建设过程中，加强与设计、施工单位的沟通协作，确保监测点布设科学合理；在系统运行后，注重数据积累与分析，不断优化预警模型，提高系统预警准确性和可靠性。同时，建议建立长效的运维机制，确保系统长期稳定运行，为高速公路边坡安全管理提供持续支持。
