本文基于图扑软件（Hightopo）自研的 HT 前端插件，从技术实现与功能落地角度，解析森林消防火灾监测 Web GIS 可视化平台的搭建逻辑、核心技术应用及功能模块实现流程，该平台依托 HTML5 技术体系，融合 GIS、3D 可视化、数据对接与实时交互技术，实现森林火灾的全流程智慧预警与救援指挥，同时该技术架构也可适配天然气站消防、防汛救灾等多场景可视化需求。
本平台的核心技术支撑为图扑软件自主研发的 HT 前端插件，该插件基于 WebGL、Canvas 技术构建，为纯前端轻量化可视化解决方案，具备跨平台（桌面 Mouse / 移动 Touch / 虚拟现实 VR）、高性能、高兼容性的技术特性，其底层设计采用局部刷新、批量聚合、图像缓存等优化策略，可支撑万级甚至十万级别数据量的实时渲染，突破传统工业可视化的性能瓶颈。
平台整体技术架构采用数据层 - 接入层 - 渲染层 - 交互层的分层设计：
- 数据层：涵盖卫星遥感、无人机、森林摄像机、GPS 巡检器、气象雷达等多终端采集的地理空间、火情、设备、人员等多维度数据；
- 接入层：通过 WebSocket/HTTP 协议实现多源数据的实时对接与传输，保障数据的低延迟、高可靠同步；
- 渲染层：依托 HT 插件的 2D/3D 图形渲染引擎，结合 GIS 引擎实现球面地图、3D 场景、数据面板的一体化渲染，同时支持 BIM 数据轻量化、3DTiles 格式倾斜摄影实景数据加载；
- 交互层：通过 JavaScript 脚本调用 HT 插件 API，实现数据驱动的界面动态更新、场景切换、视频调取、指令下发等交互功能。
平台所有 3D 模型均经专业建模软件轻量化处理后导出至 HT 插件中使用，有效降低前端渲染压力，保障大场景下的可视化流畅度。该模块是森林火灾监测的基础，核心实现地理空间数据可视化与起火点精准定位的技术融合，为救援指挥提供空间参考依据。
GIS 数据加载与渲染：通过 HT for Web GIS 产品接口，实现多源 GIS 数据的兼容加载，包括不同地图瓦片服务数据、航拍倾斜摄影实景的 3DTiles 格式数据、城市建筑群 GIS 数据及海量 POI 数据、交通流量数据等；依托 HT 自研引擎将各类 GIS 数据与球面地图融合，完成地球表层空间地理分布数据的可视化展示。
多终端监测数据融合：对接卫星遥感、无人机、森林摄像机的监测数据，利用现代摄影测量技术的算法模型，在前端实现火灾的自动识别与特征提取，将火情位置、范围等数据解析为经纬度坐标，同步至 GIS 可视化界面。

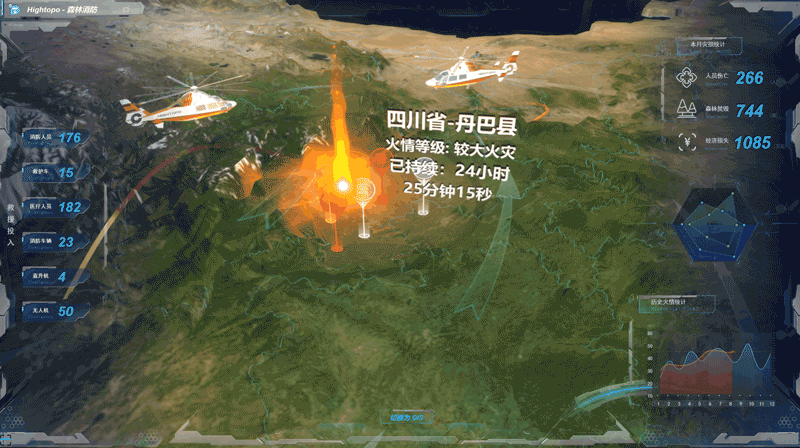

精准定位与地形分析：将解析后的火情经纬度坐标在 GIS 界面进行标注，实现起火点至县级区域的精准定位；结合 GIS 地形地貌数据，在前端完成起火区域的地理特征分析，为后续救援路线规划、设备调配提供空间数据支撑。
GPS 巡检轨迹联动：对接巡更人员手持 GPS 巡检器的定位数据（时间、经纬度），通过无线通讯前置机将数据传输至平台管理系统，利用 HT 插件的 GIS 电子地图技术 API，在前端实现巡检轨迹的动态显示与历史回放，同时可通过 GIS 引擎对巡检轨迹与起火点数据进行关联分析，挖掘火情相关特征信息。

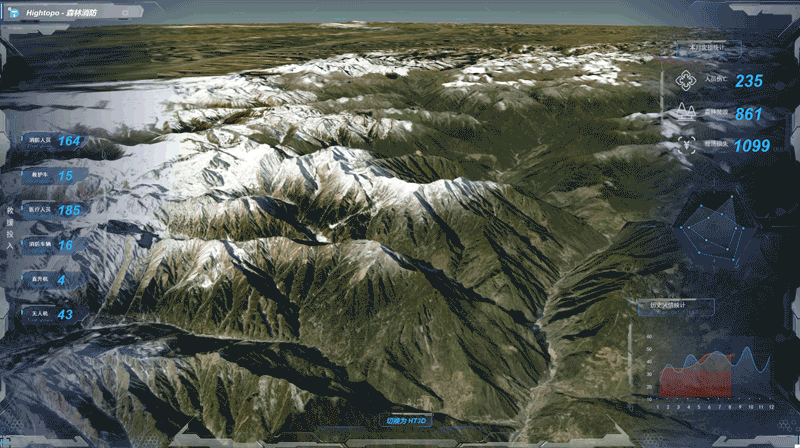

为适配不同救援指挥场景的可视化需求，平台实现HT 3D 界面与 GIS 界面的一键切换，并保障双界面数据的精准同步，核心技术实现如下：
- 双引擎底层联动：在 HT 插件架构中，将 3D 渲染引擎与 GIS 引擎进行底层打通，预留标准化数据交互接口，确保火情、人员、设备等核心数据在双引擎中实时同步，无延迟、无偏差。
- 场景切换交互实现： 监听 HT 的点击事件，在事件回调中调用平台场景切换相关的 API，高效实现 3D 可视化场景与 GIS 平面场景的无感快速切换；同时插件会根据当前场景自动适配数据展示形式，3D 场景侧重空间立体展示，GIS 场景侧重地理坐标与区域分布展示。
- 多技术融合增强可视化：在双场景中融合 BIM 数据轻量化、三维视频融合技术，对森林建筑、设施、地形进行三维立体还原；同时实现 2D 数据面板与 3D/GIS 场景的无缝融合，让数据指标与空间场景实时联动，提升救援指挥的直观性。
该模块实现火情状态实时感知与现场视频可视化调取，核心解决火灾阶段判断、现场情况实时掌握的技术问题，为救援资源调配提供依据。
- 视频资源集成与流处理：通过标准化接口集成森林现场各摄像头的视频资源，将多路视频流进行统一编码与管理，形成平台可调用的视频资源池。
- 摄像头与空间场景关联：在 HT 的 2D/3D 态势地图中，通过 API 标注摄像头的物理位置，并为每个摄像头标注对象关联对应的视频信号源，建立空间位置 - 视频资源的一一映射关系。

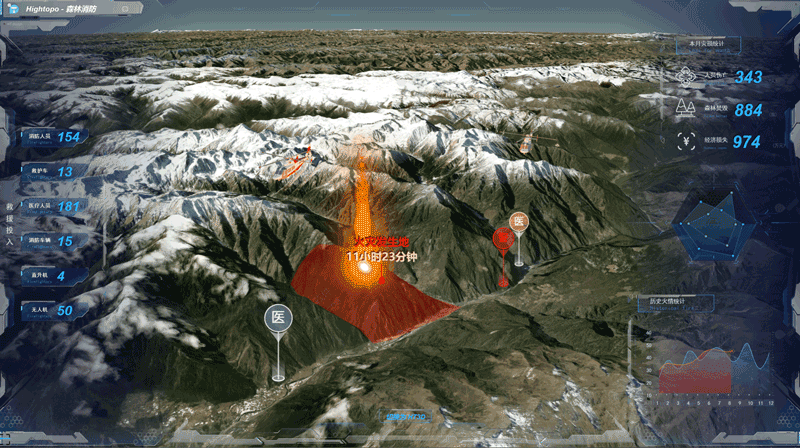

- 火情阶段智能判断：利用现代摄影测量技术，自动识别与判定火灾情况，精准区分预热、气体燃烧、木炭燃烧三个阶段，并将判定结果实时展示在可视化面板，为救援设备、人员的针对性安排提供数据支撑。
- 场景交互式视频调取：通过鼠标点击、框选等场景交互操作，触发 HT 交互事件，实时播放对应位置的摄像头视频，满足运维人员对火灾现场的实时态势感知、历史数据回溯比对、应急处理预案执行等监测需求。
该模块实现救援资源数据的实时统计、展示与动态更新，核心为救援指挥者提供人员、设备的全局掌控能力，技术实现围绕数据对接 - API 驱动 - 面板渲染展开：
- 多源资源数据对接：通过 WebSocket/HTTP 协议，实时对接消防人员、救护车、医疗人员、消防车辆、直升机、无人机等救援资源的动态数据，包括资源数量、位置、状态等。
- 数据面板动态渲染：通过 JavaScript 脚本调用 HT 插件的 API，创建 2D 面板与图表，将解析后的救援资源数据绑定至可视化大屏的各类面板、图表中，实现资源数量的实时展示；同时支持本月灾损统计（人员伤亡、森林焚毁、经济损失）、历史火情统计等多维度数据的可视化呈现，如采用面积图展示月度火灾发生情况。
- 资源调配的空间联动：将救援资源数据与 GIS/3D 场景进行关联，在空间地图中标注各类救援资源的实时位置；对接车联网系统数据，利用 GIS 引擎的路径分析功能，在前端实现救援车辆的最优路线规划，同时实时更新车辆调配状态，缩短救援响应时间。
- 航空消防力量可视化：针对直升机、小型固定翼等航空消防设备，单独开发可视化子模块，实时展示其飞行轨迹、作业范围、洒水灭火状态等数据，通过 API 实现航空设备与地面救援资源的协同数据展示，支撑空地一体化救援指挥。
三、多场景技术适配与拓展应用
基于 HT 插件的轻量化、高兼容性技术特性，本平台的核心技术架构可实现快速拓展，适配天然气站消防、城市防汛救灾等多场景的可视化需求，核心技术适配逻辑如下：

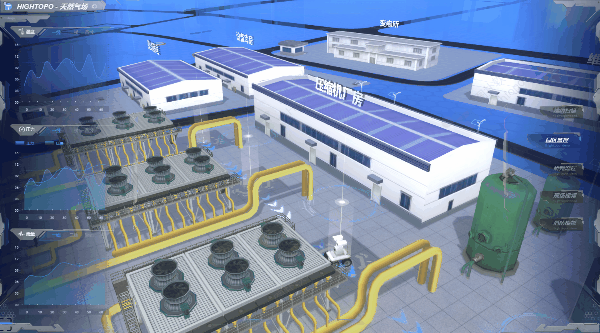

（一）天然气站消防可视化
- 依托 3D 建模软件完成天然气站压缩机厂房、储罐区等核心区域的轻量化建模，导出至 HT 插件中实现站区三维场景的 1:1 还原；
- 对接天然气站的各类传感器、摄像头数据，实现燃气浓度、设备状态、火情隐患的实时可视化监测；
- 利用 HT 插件的三维场景仿真模拟 API，结合车联网系统数据，在前端实现消防线路规划、人员施救方案的仿真模拟，为现场消防施救提供数据参考。

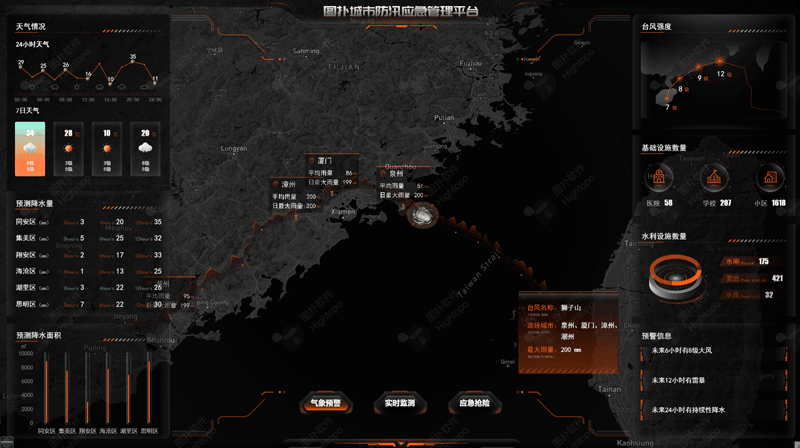

（二）防汛救灾可视化
- 基于 HT for Web GIS 技术，加载防汛相关的 GIS 数据（降雨量、水文、水利设施、城市 POI 等），实现海量防汛数据的多样化可视化展示；
- 对接气象雷达、雨量计等多类监测设备的实时数据，在 2D 可视化面板进行一体化汇聚展示，实现水文气象监测数据的全程可视、实时掌控；同时在前端依托算法完成洪水抵达时间、淹没范围的动态推演与仿真模拟，并将推演结果精准同步至 GIS 地理信息界面，实现水文态势的空间化、直观化呈现；
- 建立气象预警与人员提醒的联动机制，当监测到台风、强降雨等极端天气时，平台自动在可视化界面标注预警区域，并触发相关提醒指令，实现防汛救灾的提前部署。
森林消防火灾监测 Web GIS 可视化平台基于 HT 前端插件，融合 GIS、3D 可视化、数据实时对接、视频融合等核心技术，实现了森林火灾从火情监测、精准定位到救援指挥、资源调配的全流程智慧化可视化，解决了传统森林消防人工巡查效率低、火情定位不准、救援指挥缺乏数据支撑等问题。
该平台的技术架构采用分层设计，具备高性能、高兼容性、高拓展性的特点，不仅可深度适配森林消防场景，还能快速拓展至天然气站消防、防汛救灾等多领域，为工业物联网监控运维可视化提供了可复制、可推广的技术解决方案。未来，随着物联网、人工智能、大数据技术的不断融合，该平台可进一步集成火情智能预测、救援方案自动生成等功能，持续提升消防应急指挥的智能化水平。
