起源

前几天刷视频，偶然看到了一个关于 Micromouse（电子鼠） 迷宫竞赛的视频。视频中，一只小小的机器鼠在复杂的迷宫中快速穿梭，以惊人的速度找到通往终点的最短路径。那种"探索-记忆-规划-冲刺"的智能行为深深吸引了我。

作为程序员的本能反应------ "我也能做一个！"

于是，利用AI，我开发了这款 Micromouse Simulator，一个完全运行在浏览器中的电子鼠迷宫寻路模拟器。

🎮 在线体验地址：点击体验

---

什么是 Micromouse 竞赛？

Micromouse 是一项经典的机器人竞赛，起源于 1970 年代，现已成为 IEEE 等组织认可的标准化比赛项目。

比赛规则

1. 迷宫规格：标准 16×16 格的迷宫，每个格子的墙壁信息未知

2. 起点与终点：起点固定在左下角，终点是中心 4 个格子

3. 机器人限制：

   • 必须自主导航，不能远程控制
   • 只能通过传感器探测周围墙壁
   • 需要在有限时间内完成探索和冲刺

核心挑战

Micromouse 的精髓在于：

┌─────────────────────────────────────────────┐
│  未知环境 → 局部感知 → 自主决策 → 最优路径  │
└─────────────────────────────────────────────┘

这与传统的"上帝视角"寻路完全不同！机器人必须：

• 逐步探索：只能看到当前格子的四面墙
• 地图构建：在内存中维护"已知地图"
• 路径规划：基于不完全信息做出决策
• 优化冲刺：找到最短路径后快速到达

---

项目架构设计

技术栈选择

类别	技术选型	选择理由
框架	React 19 + TypeScript	类型安全，组件化开发
状态管理	Zustand	轻量级，支持持久化
可视化	HTML5 Canvas	高性能动画渲染
样式	Tailwind CSS	快速构建现代化界面
构建	Vite	极速开发体验

目录结构

src/
├── components/          # UI 组件
│   ├── MazeBoard.tsx    # Canvas 迷宫渲染
│   ├── ControlPanel.tsx # 控制面板
│   ├── StatsPanel.tsx   # 实时统计
│   └── HistoryList.tsx  # 历史记录
├── core/                # 核心算法
│   ├── algorithms/      # 寻路算法
│   │   └── index.ts     # Flood Fill, A*, DFS, BFS
│   └── maze/            # 迷宫生成
│       └── generator.ts # 递归回溯, Prim算法
├── stores/              # 状态管理
│   └── simulatorStore.ts
└── types/               # TypeScript 类型定义
    └── index.ts

---

核心数据结构

迷宫单元格

interface Cell {
  north: boolean;  // 是否有北墙
  east: boolean;   // 是否有东墙
  south: boolean;  // 是否有南墙
  west: boolean;   // 是否有西墙
  visited: boolean; // 是否已访问（用于可视化）
  isStart: boolean; // 是否是起点
  isGoal: boolean;  // 是否是终点
}

探索步骤（用于动画回放）

interface ExplorationStep {
  position: Position;      // 机器人位置
  direction: Direction;    // 机器人朝向
  detectedWalls: Partial<Cell>; // 检测到的墙壁
  action: 'move' | 'turn_left' | 'turn_right' | 'scan';
  floodValue?: number;     // Flood Fill 距离值
}

---

迷宫生成算法

递归回溯法（Recursive Backtracker）

这是生成"完美迷宫"的经典算法（任意两点间有且只有一条路径）：

function generateMazeRecursiveBacktracker(): Cell[][] {
  // 1. 初始化：所有墙壁都存在
  const maze = createFullWallMaze();

  // 2. 从起点开始，使用栈进行深度优先遍历
  const stack: Position[] = [{ x: 0, y: 0 }];
  const visited = new Set<string>();

  while (stack.length > 0) {
    const current = stack[stack.length - 1];
    const neighbors = getUnvisitedNeighbors(current, visited);

    if (neighbors.length === 0) {
      // 死胡同，回溯
      stack.pop();
    } else {
      // 随机选择邻居，移除之间的墙壁
      const next = randomChoice(neighbors);
      removeWallBetween(maze, current, next);
      visited.add(key(next));
      stack.push(next);
    }
  }

  return maze;
}

效果示意：

┌─┬─┬─┬─┐     ┌─┬───┬─┐
│ │ │ │ │     │ │   │ │
├─┼─┼─┼─┤     ├─┼─┬─┼─┤
│ │ │ │ │ --> │ │ │ │ │
├─┼─┼─┼─┤     ├─┼─┼─┼─┤
│ │ │ │ │     │   │ │ │
└─┴─┴─┴─┘     └───┴─┴─┘
 全墙壁状态      移除墙壁后

---

四种寻路算法实现

1. Flood Fill（洪水填充法）⭐ 推荐

这是 Micromouse 竞赛中最常用的算法！

核心思想：

1. 从目标（终点）开始，计算每个格子到终点的"距离"
2. 机器人始终向"距离值更小"的方向移动
3. 当发现新墙壁时，动态更新距离场

距离场计算（BFS 扩散）：

function updateDistanceField(maze: Cell[][], field: DistanceField): void {
  const queue: Position[] = [];

  // 初始化：目标格子距离为 0
  for (const goal of GOAL_POSITIONS) {
    field[goal.y][goal.x] = 0;
    queue.push(goal);
  }

  // BFS 向外扩散
  while (queue.length > 0) {
    const current = queue.shift()!;
    const currentDist = field[current.y][current.x];

    for (const neighbor of getAccessibleNeighbors(maze, current)) {
      if (field[neighbor.y][neighbor.x] > currentDist + 1) {
        field[neighbor.y][neighbor.x] = currentDist + 1;
        queue.push(neighbor);
      }
    }
  }
}

为什么 Flood Fill 最适合 Micromouse？

特性	Flood Fill	A*	DFS	BFS
支持动态更新	✅ 天然支持	❌ 需重新计算	❌ 需重新计算	❌ 需重新计算
内存效率	✅ 只存距离值	❌ 存开放/关闭列表	✅ 只存栈	❌ 存队列
最短路径	✅ 保证	✅ 保证	❌ 不保证	✅ 保证
实时性	✅ 高	⚠️ 中	✅ 高	⚠️ 中

2. A* 算法

使用启发式函数加速搜索：

function heuristic(pos: Position): number {
  // 曼哈顿距离到最近目标
  return Math.min(...GOAL_POSITIONS.map(g =>
    Math.abs(pos.x - g.x) + Math.abs(pos.y - g.y)
  ));
}

// f(n) = g(n) + h(n)
// g(n): 从起点到当前的代价
// h(n): 从当前到目标的估计代价

3. DFS（深度优先搜索）

沿着一条路走到底，遇到死胡同再回溯：

while (stack.length > 0 && !found) {
  const current = stack.pop()!;

  if (isGoal(current.pos)) {
    found = true;
    break;
  }

  // 逆序添加邻居，保证优先方向
  for (const neighbor of getNeighbors(current.pos).reverse()) {
    if (!visited.has(key(neighbor))) {
      stack.push(neighbor);
    }
  }
}

4. BFS（广度优先搜索）

逐层扩展，保证找到最短路径：

while (queue.length > 0 && !found) {
  const current = queue.shift()!;

  if (isGoal(current.pos)) {
    found = true;
    break;
  }

  for (const neighbor of getNeighbors(current.pos)) {
    if (!visited.has(key(neighbor))) {
      visited.add(key(neighbor));
      queue.push(neighbor);
    }
  }
}

---

可视化实现

Canvas 渲染层次

┌─────────────────────────────────────┐
│  Layer 4: 机器人（三角形）           │
│  ─────────────────────────────────  │
│  Layer 3: 路径（蓝色线条）           │
│  ─────────────────────────────────  │
│  Layer 2: 探索范围（半透明覆盖）     │
│  ─────────────────────────────────  │
│  Layer 1: 墙壁（黑色线条）           │
│  ─────────────────────────────────  │
│  Layer 0: 单元格背景                 │
└─────────────────────────────────────┘

动画循环

useEffect(() => {
  if (runStatus !== 'running') return;

  const interval = setInterval(() => {
    advanceStep(); // 推进一步探索步骤
  }, animationConfig.moveSpeed);

  return () => clearInterval(interval);
}, [runStatus, animationConfig.moveSpeed]);

---

历史记录与回放

数据持久化

使用 Zustand 的 persist 中间件 + LocalStorage：

export const useSimulatorStore = create<SimulatorState>()(
  persist(
    (set, get) => ({
      // ... state and actions
    }),
    {
      name: 'micromouse-storage',
      partialize: state => ({
        historyRecords: state.historyRecords, // 只持久化历史记录
      }),
    }
  )
);

回放机制

每次运行都会记录完整的探索步骤，用户可以点击历史记录进行回放：

interface PathRecord {
  id: string;
  timestamp: number;
  algorithm: AlgorithmType;
  mazeData: Cell[][];           // 迷宫数据
  explorationSteps: ExplorationStep[]; // 完整探索步骤
  path: Position[];             // 最终路径
  totalSteps: number;
  totalTime: number;
  success: boolean;
}

---

效果展示

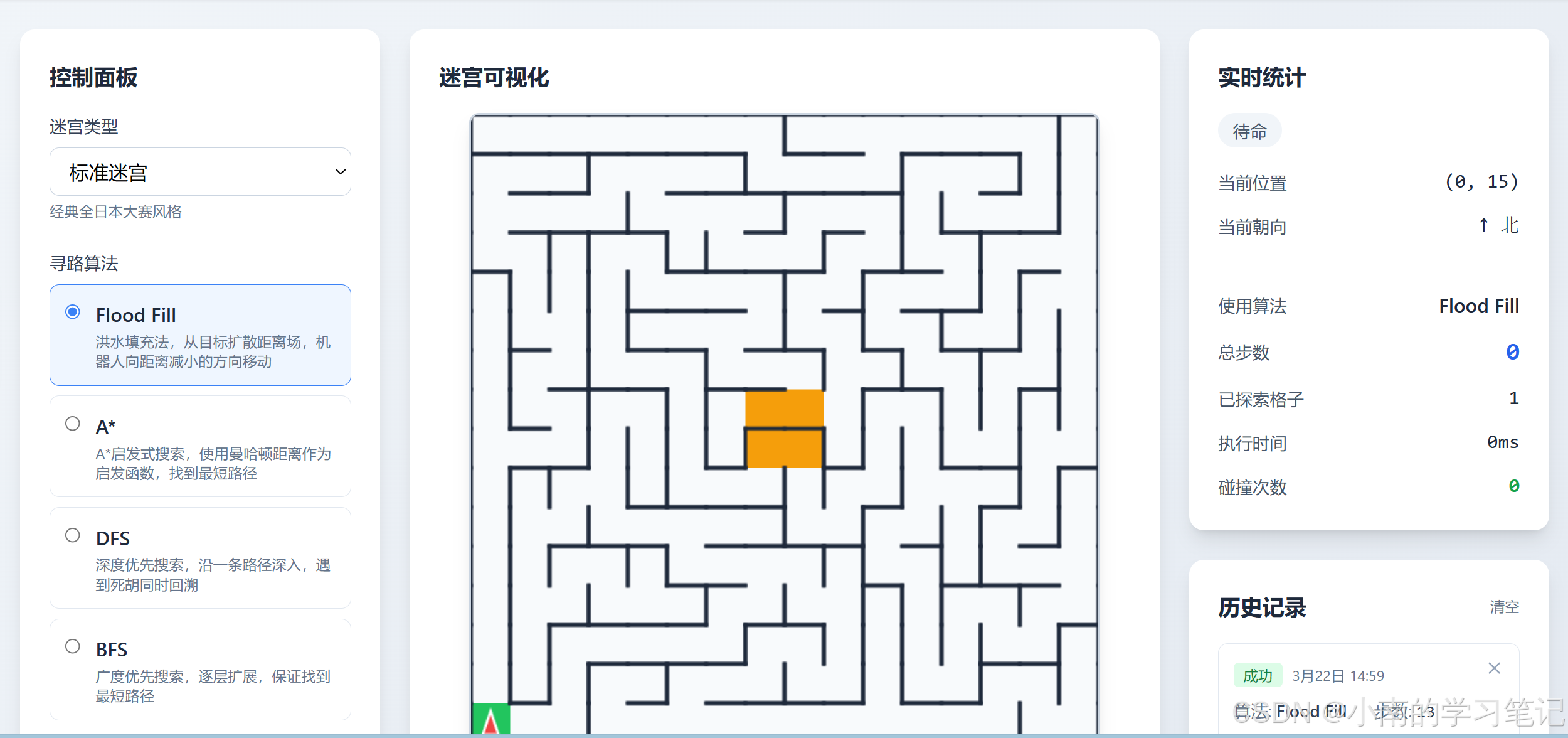

界面布局

┌────────────────────────────────────────────────────────────┐
│  🤖 Micromouse Simulator - 电子鼠迷宫寻路模拟器             │
├──────────────┬─────────────────────────┬───────────────────┤
│              │                         │                   │
│  控制面板    │      迷宫可视化区域      │    实时统计       │
│              │                         │                   │
│  ○ 迷宫类型  │   ┌─────────────────┐   │  位置: (0, 15)    │
│  ○ 算法选择  │   │                 │   │  朝向: ↑ 北       │
│  ○ 速度调节  │   │    16x16 迷宫    │   │  步数: 42         │
│              │   │                 │   │  时间: 123ms      │
│  [开始运行]  │   │   🤖 → 🎯       │   │                   │
│  [生成迷宫]  │   │                 │   ├───────────────────┤
│              │   └─────────────────┘   │    历史记录       │
│              │                         │                   │
│              │   图例: 🟢起点 🟡目标    │  □ 11:30 成功    │
│              │         🔵已探索 🔴机器  │  □ 11:28 成功    │
│              │                         │  □ 11:25 失败    │
└──────────────┴─────────────────────────┴───────────────────┘

算法对比

算法	平均步数	探索覆盖率	特点
Flood Fill	~120步	80%+	最适合动态环境
A*	~80步	60%+	高效但需全局信息
DFS	~200步	40%+	可能走弯路
BFS	~80步	80%+	保证最短但慢

---

遇到的坑与解决方案

1. 迷宫生成：从"空"到"满"

问题： 最初我从"没有墙"的状态开始生成迷宫，结果导致迷宫不完整，大量区域缺失墙壁。

解决： 改为从"所有墙壁都存在"的状态开始，通过"移除墙壁"来创建通道：

// ❌ 错误：从空开始
const maze = createEmptyMaze();  // 没有墙
addWalls(maze);  // 尝试添加墙 → 不完整

// ✅ 正确：从满开始
const maze = createFullWallMaze();  // 所有墙都有
removeWalls(maze);  // 移除墙创建通道 → 完美迷宫

2. Set 序列化问题

问题： Zustand persist 无法正确序列化 Set<string>，导致历史记录丢失。

解决： 改用数组：

// ❌ 无法序列化
exploredCells: Set<string>

// ✅ 可序列化
exploredCells: string[]

3. Vite React Refresh 冲突

问题： 开发环境下出现 Symbol "xxx" has already been declared 错误。

解决： 禁用 React Refresh，使用 classic JSX transform：

// vite.config.ts
export default defineConfig({
  esbuild: {
    jsx: 'transform',
    jsxFactory: 'React.createElement',
    jsxFragment: 'React.Fragment',
  },
});

---

未来展望

这个项目还有很多可以扩展的方向：

• 迷宫编辑器：允许用户手动设计迷宫
• 传感器模拟：更真实的传感器模型（距离误差、噪声）
• 多机器人竞争：多只电子鼠同时探索
• 算法可视化对比：并列展示不同算法的执行过程
• 在线排行榜：记录最优解，支持社区挑战

---

总结

从一个 YouTube 视频到一个完整可运行的 Web 应用，这个项目让我深入理解了：

1. 算法之美：Flood Fill 算法的优雅在于它完美契合"未知环境探索"的场景
2. 数据结构设计：好的数据结构让代码更清晰、性能更好
3. 可视化价值：动画让抽象的算法变得直观可理解

如果你也对机器人、算法可视化感兴趣，欢迎 Star ⭐ 和贡献代码！

---
