艾麦斯电源壁挂式混合型MPPT控制器60kW120kW320kW：光储系统的高效核心解决方案

艾麦斯壁挂式混合型MPPT控制器：光储系统的高效核心解决方案

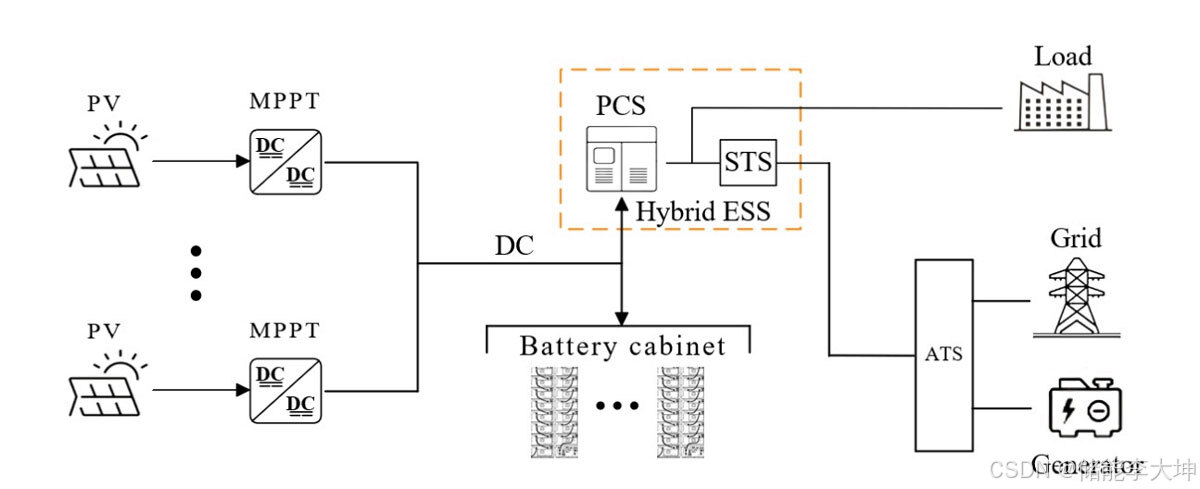

在直流耦合并离网光储系统领域，一款高性能的核心设备直接决定了系统的发电效率与稳定运行能力。艾麦斯(深圳)电源科技有限公司自主研发生产的壁挂式混合型MPPT控制器，凭借双重效率提升、多重安全防护、多场景适配的核心优势，成为光储系统的优选设备，真正实现"停电但不断电"的并离网切换体验。

一、产品核心亮点：效率与适配性双优

作为直流耦合并离网光储系统的核心设备，这款MPPT控制器从底层设计上解决了传统设备的诸多痛点：

效率双提升：既提高储能电池充电效率，又大幅提升光伏发电利用率，最大转换效率达99.4%；
装机容量 适配性强：支持更大光伏装机容量，可满足大型光储系统的功率需求；
响应与控制更精准：防逆流和限功率响应速度更快，控制精度更高，适配电网接入规范；
施工与成本更优：PV串就近MPPT升压汇流，避免远距离接线混乱，施工更简单；无需配置光伏逆变器、交直流汇流箱，显著降低系统投资成本；
防护等级拉满：IP66防护+C5防腐等级，可轻松应对户外、海边高盐雾等复杂使用场景；
安装与适配灵活：多路MPPT设计，适配光伏板多角度、多朝向安装需求；整机结构紧凑、尺寸小，支持多方式安装，操作便捷；
安全与散热可靠：内置输出短路、反接、过温等多重安全保护，风扇智能调速兼顾低噪音与散热效率；输入内置二级浪涌保护，PV反接+端子过热双重防护；
功能可拓展：内置绝缘阻抗检测，可选配PID功能，适配不同项目个性化需求。

二、系统核心参数：不同型号适配多样需求

针对不同规模的光储系统，艾麦斯推出了BIPV60K2、BIPV120K4、BIPV320K6三款核心型号，关键参数如下：

|----------------|-------------------|-------------------|--------------------|
| 参数类别/产品型号 | BIPV60K2 | BIPV120K4 | BIPV320K6 |
| PV 侧参数 | | | |
| 最大光伏阵列电压 | ≤900V且≤后端电池最大耐受电压 | ≤900V且≤后端电池最大耐受电压 | ≤1500V且≤后端电池最大耐受电压 |
| MPPT电压范围 | 200V-900V | 200V-900V | 500V-1460V |
| 输入PV支路数 | 6个 | 12个 | 24个 |
| MPPT数量 | 2个 | 4个 | 6个 |
| 输出参数 | | | |
| 额定电压 | 默认716.8V（可调整） | 默认716.8V（可调整） | 默认1331.2V（可调整） |
| 额定输出功率 | 60kW | 120kW | 320kW |
| 系统参数 | | | |
| 防护等级 | IP66 | IP66 | IP66 |
| 工作温度 | -30~55℃ | -30~55℃ | -30~55℃ |
| 通讯接口 | RS485 | RS485 | RS485 |
| 尺寸(宽x深x高) | 610x480x260mm | 800x500x300mm | 800x500x300mm |

三、快速安装指南：专业操作，安全为先

1. 安装前准备

本产品需由专业人员安装，操作人员需熟悉光伏系统原理及当地标准，安装前需检查设备外观与配件完整性（非规范安装导致的损坏不在质保范围内）。

必备工具：3#内六角扳手、十字螺丝刀(PH2)、管型端子压线钳、19mm加长型套筒扳手、AMC4端子压线钳、万用表、PV端子扳手，以及绝缘鞋、手套等安全防护用具。

2. 安装方式

产品附带挂架，支持三种安装方式，优先选择无阳光直射、无雨淋积雪的安装位置：

喉箍抱杆式：挂板背侧用≥2PCS喉箍穿箍带安装孔固定，控制器由上至下挂于挂板，用8PCS随机螺钉两侧紧固；
螺钉抱杆式：用3PCS M8x20随机螺钉固定挂件，控制器挂板后用8PCS M8x20随机螺钉紧固；
螺钉挂架式：用4PCS M8x20随机螺钉固定挂件，控制器挂板后用8PCS M8x20随机螺钉紧固。

3. 电气连接规范

电气连接前必须断开相关断路器及开关，做好断电警示，禁止带载操作：

输出侧电缆：地线接壳体PE标识处，线缆线径≥35mm²，DC输出电缆从接线箱底部穿入，M12螺母锁紧扭力力矩30N.M；
PV输入电缆：剥线后压接MC4公母头端子（区分正负极），对应连接PV+/PV-端子；
RS485通信线缆：按485_A(差分+)、GND(信号地)、485_B(差分-)接线，多台串联组网。

4. 线缆选择要求

PV+、PV-支路：4/6mm²光伏电缆（可按实际电流调整）；
DC+/-电缆：推荐带屏蔽多芯线缆穿管铺设；
RS485通信线缆：22~24AWG线缆；
接地电缆：至少1根横截面积≥35mm²的专用接地电缆。

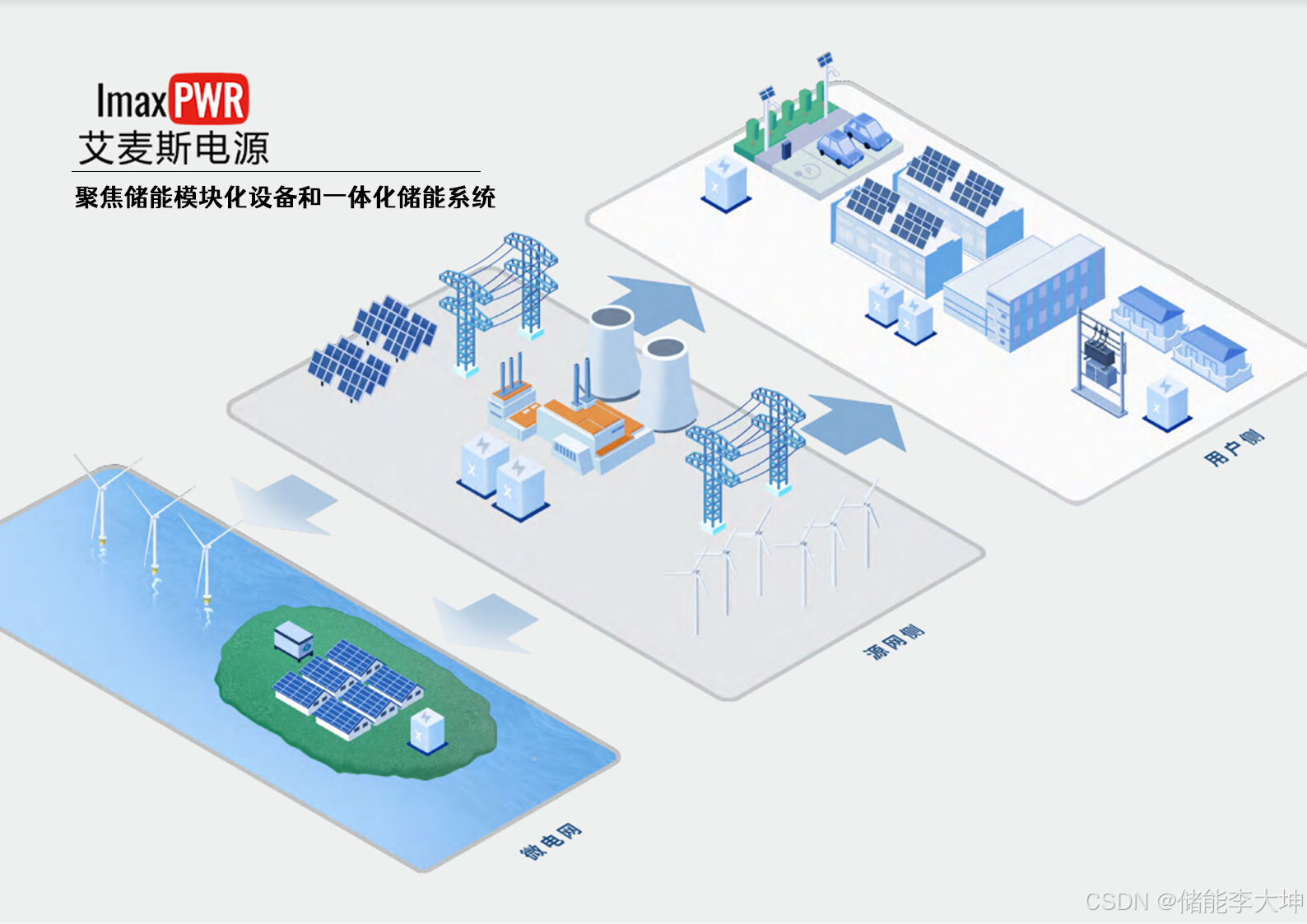

四、多场景适配：覆盖全类型光储需求

这款控制器凭借高适配性、高可靠性，可广泛应用于各类光储场景：

工商业 分布式 光伏储能：多路MPPT匹配不同朝向光伏板，99.4%高转换效率最大化收益，IP66防护适应户外安装，降低运维成本；
海岛/沿海高盐雾地区：C5防腐+IP66防护，耐受高盐雾、高湿度环境，宽电压输入适配复杂光照；
偏远无电地区离网光储：无需额外逆变器、汇流箱，降低初始投资；-30~55℃宽温适应高原、荒漠等极端气候；
户用光储一体化：紧凑设计适配家庭屋顶空间，智能散热低噪音，多重保护保障居家安全；
光伏充电站光储：防逆流/限功率快速响应，大装机容量满足大功率储能需求，降低峰谷电价成本。

五、联系我们

若您有产品采购、技术咨询或售后服务需求，可通过以下方式联系：

公司名称：艾麦斯(深圳)电源科技有限公司
公司地址：深圳市宝安区福海街道和平社区富桥第二工业区B10幢5层
官方网址：
咨询热线：
服务范围：研发、生产、销售、技术咨询与售后服务

总结

艾麦斯壁挂式混合型MPPT控制器核心优势集中在效率高、防护等级高、适配场景广，且能降低系统投资与运维成本；
三款不同型号覆盖从小型到户用、工商业到大功率充电站的全场景需求，安装规范且操作灵活；
