一、产品概述

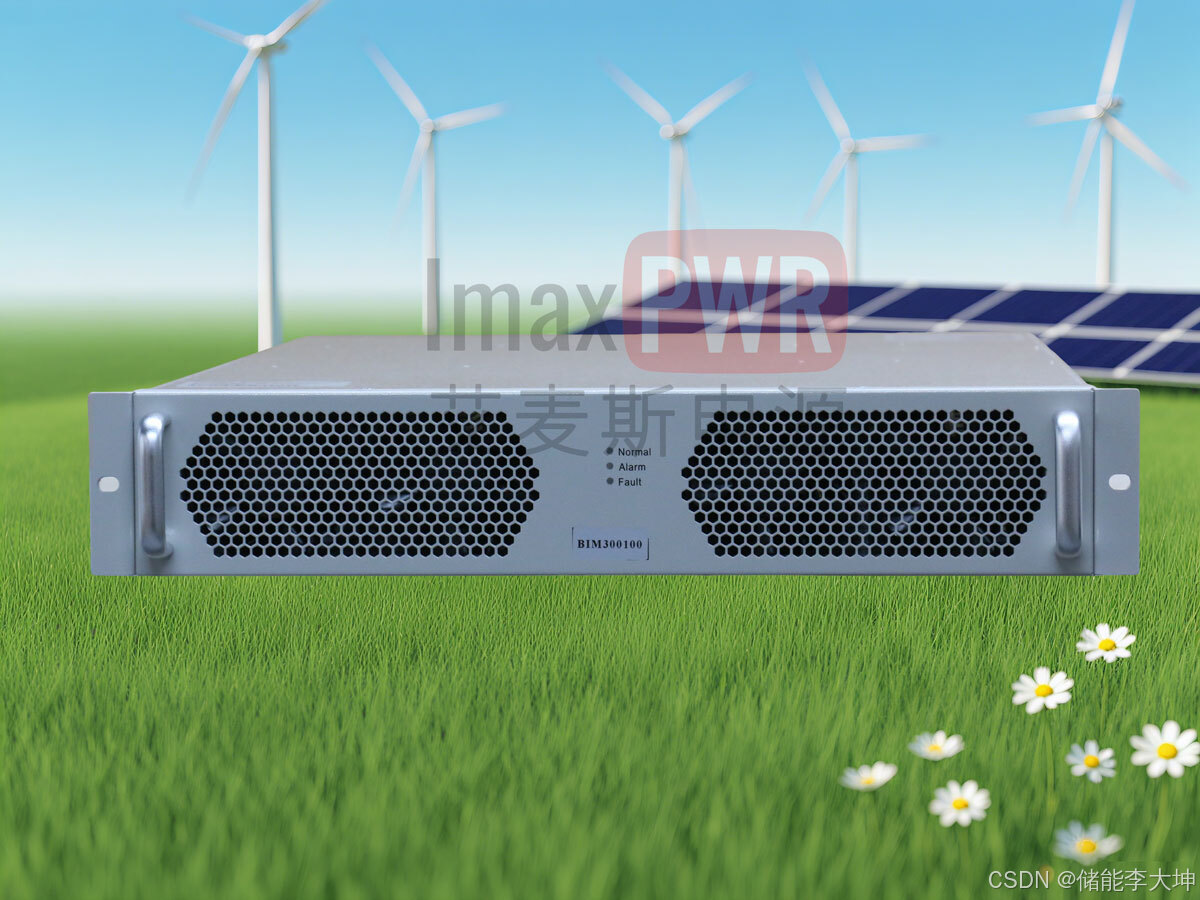

艾麦斯电源（ImaxPWR）15KW PCS储能变流器AC/DC双向电源模块BAC75040与BAC300100，是一款面向储能系统、电池化成与分容、应急救灾电源及设备老化测试等场景的双向AC/DC电源模块-。
核心特点：低压大电流，最低电压支持40V，输出额定电流100A-。
二、型号对比
| 参数 | BAC75040 | BAC300100 |
|---|---|---|
| 额定功率 | 20kW | 15kW |
| 电池侧输出电压 | 60~750VDC（额定500VDC） | 40~300VDC（额定150VDC） |
| 输出额定电流 | 40A | 100A |
| 重量 | 19kg | 15kg |
三、电气规格
充电部分
-
额定电网电压：400Vac（380/400/415Vac可设）
-
电网电压范围：304Vac ~ 485Vac
-
电网频率：50/60±5%（自适应）
-
交流制式：三相四线（A+B+C+PE）
-
输入电流：<38A（BAC75040）/ <29A（BAC300100）
-
功率因素：≥0.99（满载）
-
电流谐波：<3%（满载）
-
充电效率：95%max（SiC）/ 94%（Si）
-
稳压精度：±0.5%
-
稳流精度：±1%
-
纹波系数：<1%Vo
放电部分（V2G并网放电）
-
电池电压范围：60~750VDC / 40~300VDC
-
放电电流：40A Max / 100A Max
-
输出功率：20kW / 15kW
-
效率：95%max（SiC）/ 94%（Si）
四、保护与可靠性
-
过压保护：交流侧和直流侧双重过压检测
-
过流保护：软硬件双重过流保护
-
短路保护：输出短路快速保护
-
过温保护：智能温度监测，超阈值自动降额或停机
-
电气隔离：全高频隔离设计，隔离电压>2000VAC
-
通讯保护：RS485/CAN通讯接口带隔离保护
五、工作环境与机械参数
-
工作温度：-30~65°C（55°C以上降额）
-
储存温度：-40~75°C
-
噪音：<60dB
-
尺寸：442*575*86mm
-
防护等级：IP20（单模块）
-
冷却方式：智能调速，强制风冷
六、拓扑架构
采用DSP+CPLD全数字控制架构，双DSP设计实现高精度实时控制-。内置高频隔离变压器，彻底隔离电网与电池侧。支持双向能量流动，一套电路同时实现充电和逆变功能。
七、选型建议
-
BAC75040：适用于乘用车电池（100V~750Vdc）等级别、储能系统等需要较高电压的场景-
-
BAC300100：适用于电池化成、分容等需要低压大电流的场景
支持12个模块并联扩展，配合STS模块可实现并离网无缝切换-。
