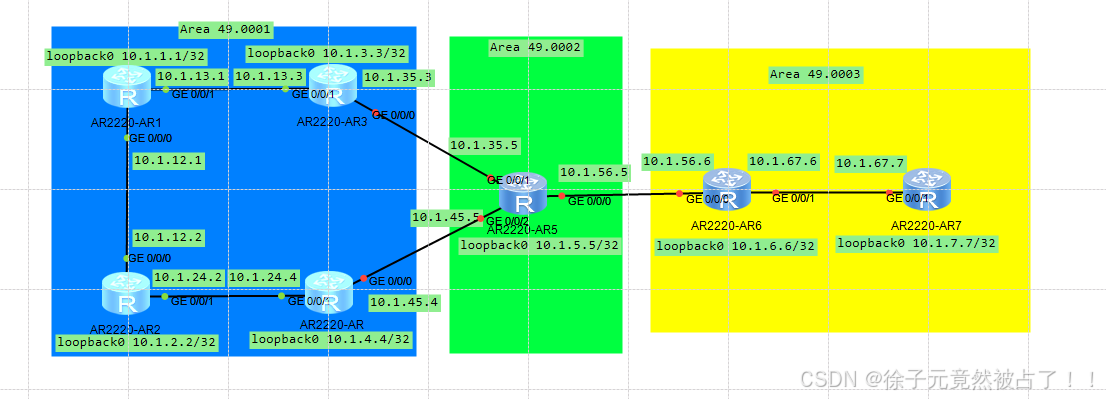

网络拓扑

配置

一、AR1

bash 复制代码
[AR1] isis 1
[AR1-isis-1] network-entity 49.0001.0000.0000.0001.00
[AR1-isis-1]is-level level-1
[AR1-isis-1] quit

[AR1]int loopback0
[AR1-LoopBack0]ip address 10.1.1.1 32
[AR1-LoopBack0]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip address 10.1.12.1 24
[AR1-GigabitEthernet0/0/0]isis enable 1
[AR1-GigabitEthernet0/0/0]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip address 10.1.13.1 24
[AR1-GigabitEthernet0/0/1]isis enable 1

二、AR2

bash 复制代码
[AR2] isis 1
[AR1-isis-1] network-entity 49.0001.0000.0000.0002.00
[AR2-isis-1]is-level level-1
[AR2-isis-1] quit

[AR2]int loopback0
[AR2-LoopBack0]ip address 10.1.2.2 32
[AR2-LoopBack0]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip address 10.1.12.2 24
[AR2-GigabitEthernet0/0/0]isis enable 1
[AR2-GigabitEthernet0/0/0]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip address 10.1.24.2 24
[AR2-GigabitEthernet0/0/1]isis enable 1

三、测试

要验证两台都配置为 Level-1（L1）路由器的 IS-IS 是否生效，可以通过以下几个命令查看关键信息。通常，如果配置正确，邻居应正常建立并交换路由。

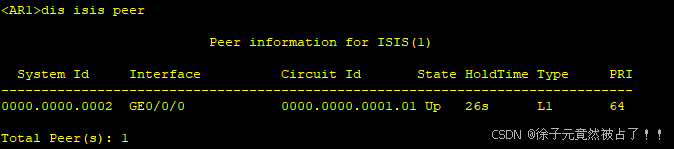

1. 查看 IS-IS 邻居状态

system 复制代码
display isis peer

或更详细的：

system 复制代码
display isis peer verbose

预期输出：

  • 应能看到对端路由器的 System ID，并且 State 为 Up。
  • 由于都是 L1，Circuit 类型应为 L1（或 L1L2，但如果是纯 L1 且配置了 is-level level-1，则只会建立 L1 邻居）。

2. 查看 IS-IS 接口信息

system 复制代码
display isis interface

预期输出：

  • 接口（如 GigabitEthernet0/0/0）应显示 Enabled ，Circuit type 为 L1 （如果配置了 isis circuit-level level-1）或 L1L2（默认）。
  • 状态应为 Up 。

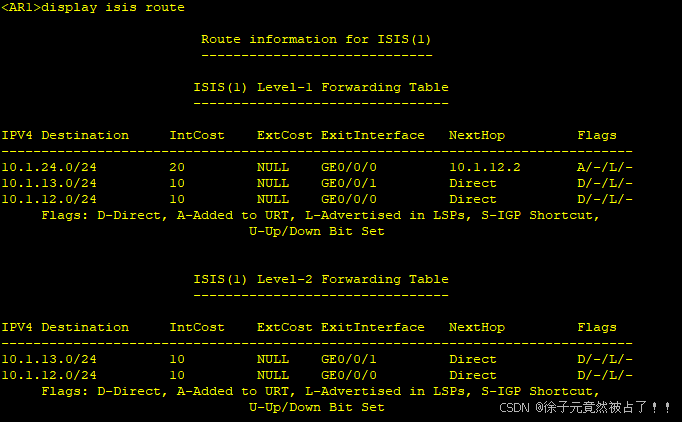

3. 查看 IS-IS 路由表

system 复制代码
display isis route

预期输出：

  • 应能看到从对端学到的路由条目（例如直连网段或环回口地址），协议为 IS-IS。

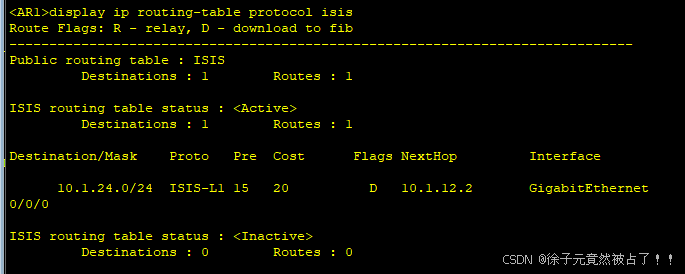

4. 查看 IP 路由表中的 IS-IS 路由

system 复制代码
display ip routing-table protocol isis

预期输出：

  • 应显示通过 IS-IS 学习到的路由，优先级为 15（L1 内部路由）。

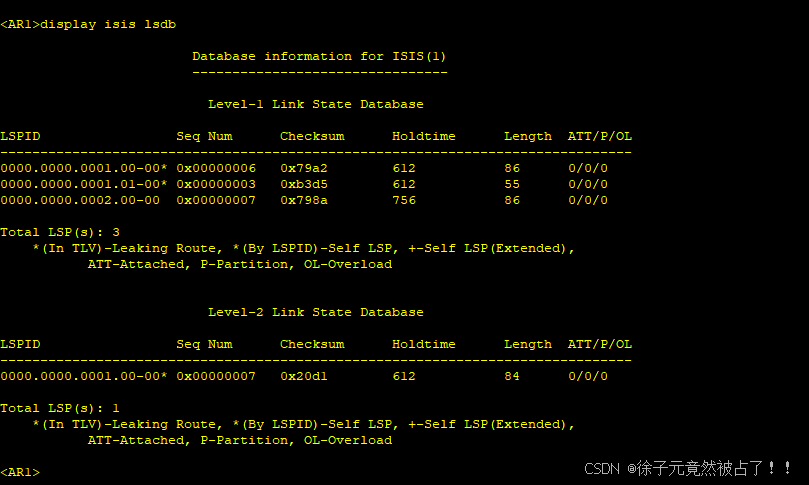

5. 查看链路状态数据库（LSDB）

system 复制代码
display isis lsdb

预期输出：

  • 应能看到两台路由器的 LSP（Link State PDU），且 Seq Num 不断变化（表示更新），Checksum 正常。

6. 检查：Level-1 区域一致性

  • 两台路由器的 NET 中 Area ID （第1~2段）必须相同，例如都是 49.0001。
  • System ID 必须不同（例如 0000.0000.0001 和 0000.0000.0002）。

如果邻居状态无法 Up，请检查：

  • 接口是否已启用 isis enable 1。
  • 接口类型是否一致（如都是广播网络）。
  • 是否配置了 isis circuit-level level-1 以强制为 L1（可选）。
  • 物理链路是否正常。

执行以上命令，若邻居 Up 且路由表中有对方路由，则 IS-IS 已生效。

四、AR3

bash 复制代码
[AR3]isis 1
[AR3-isis-1]net
[AR3-isis-1]network-entity 49.0001.0000.0000.0003.00
Mar 23 2026 22:24:02-08:00 AR3 %%01ISIS/4/START_ENABLE_ISIS(l)[0]:ISIS 256 enabl
ed all ISIS modules.
[AR3-isis-1]
[AR3-isis-1]is-level level-1-2
[AR3-isis-1]quit
[AR3]int loopback0
[AR3-LoopBack0]ip address 10.1.3.3 32

[AR3-LoopBack0]int g0/0/0
[AR3-GigabitEthernet0/0/0]ip address 10.1.35.3 24
[AR3-GigabitEthernet0/0/0]isis enable 1

[AR3-GigabitEthernet0/0/0]int g0/0/1
[AR3-GigabitEthernet0/0/1]ip address 10.1.13.3 24
[AR3-GigabitEthernet0/0/1]isis enable 1
[AR3-GigabitEthernet0/0/1]q

五、AR4

bash 复制代码
[AR4]isis 1
[AR4-isis-1]net
[AR4-isis-1]network-entity 49.0001.0000.0000.0004.00
[AR4-isis-1] is-level level-1-2
[AR4-isis-1]q
[AR4]int loopback0
[AR4-LoopBack0]ip address 10.1.5.5 32
[AR4-LoopBack0]int g0/0/0
[AR4-GigabitEthernet0/0/0]ip address 10.1.45.4 24
[AR4-GigabitEthernet0/0/0]isis enable 1
[AR4-GigabitEthernet0/0/0]int g0/0/1
[AR4-GigabitEthernet0/0/1]ip address 10.1.24.4 24
[AR4-GigabitEthernet0/0/1]isis enable 1

六、检测

在 IS-IS 协议中，"主机"通常指终端系统（End System，ES），但 IS-IS（中间系统到中间系统）是为路由器（中间系统，IS）设计的路由协议，它并不直接记录或统计网络中接入的终端主机数量。因此，无法通过单一的 IS-IS 命令直接看到区域内有多少台 PC、服务器等主机。

如果您实际想了解的是区域内有多少台运行 IS-IS 的路由器（即 IS-IS 节点），可以通过以下几种方式查看：

1. 通过链路状态数据库（LSDB）统计 System ID

执行 display isis lsdb，然后统计 不重复的 System ID（排除伪节点 LSP）：

复制代码
display isis lsdb
  • 查看 Level-1 或 Level-2 数据库中的 LSPID 列。
  • System ID 是 LSPID 的前 12 个字符（例如 0000.0000.0001）。
  • 伪节点 LSP 的 System ID 后跟非零的 Pseudonode ID（如 01、02），这些属于同一个路由器的伪节点，不应重复计数。
  • 例如，您之前输出的 LSDB 中：
    • L1 数据库有 7 条 LSP，但 System ID 只有 4 个：0000.0000.0001、0000.0000.0002、0000.0000.0003、0000.0000.0004。
    • L2 数据库有 3 条 LSP，System ID 有 2 个：0000.0000.0001、0000.0000.0003。
  • 因此，区域内共有 4 台路由器 参与 IS-IS（若 L2 数据库仅包含部分路由器，说明有的路由器只运行 L1）。

2. 查看 IS-IS 邻居

复制代码
display isis peer
  • 这只能看到直连的邻居 ，无法获知区域内的全部路由器数量。如果网络是多跳的（例如通过其他路由器互联），则需要结合 LSDB 或拓扑命令。

    3台路由器+自己=4台路由器

3. 通过主机名映射

如果配置了 isis hostname 映射，可以在 LSDB 的详细输出中看到主机名，从而更直观地统计设备数量：

复制代码
display isis lsdb level-1 verbose

输出中可能包含 Hostname TLV，显示设备名称。

bash 复制代码

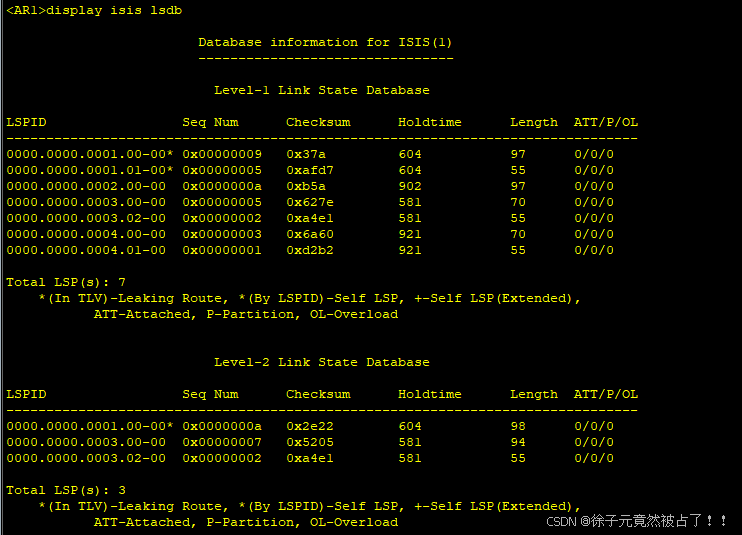

<AR1>display isis lsdb level-1 verbose

                        Database information for ISIS(1)
                        --------------------------------

                          Level-1 Link State Database

LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL
-------------------------------------------------------------------------------
0000.0000.0001.00-00* 0x00000009   0x37a         455           97      0/0/0
 SOURCE       0000.0000.0001.00
 NLPID        IPV4
 AREA ADDR    49.0001
 INTF ADDR    10.1.12.1
 INTF ADDR    10.1.13.1
 NBR  ID      0000.0000.0001.01  COST: 10
 NBR  ID      0000.0000.0003.02  COST: 10
 IP-Internal  10.1.12.0       255.255.255.0    COST: 10
 IP-Internal  10.1.13.0       255.255.255.0    COST: 10

0000.0000.0001.01-00* 0x00000005   0xafd7        455           55      0/0/0
 SOURCE       0000.0000.0001.01
 NLPID        IPV4
 NBR  ID      0000.0000.0001.00  COST: 0
 NBR  ID      0000.0000.0002.00  COST: 0

0000.0000.0002.00-00  0x0000000a   0xb5a         753           97      0/0/0
 SOURCE       0000.0000.0002.00
 NLPID        IPV4
 AREA ADDR    49.0001
 INTF ADDR    10.1.12.2
 INTF ADDR    10.1.24.2
 NBR  ID      0000.0000.0001.01  COST: 10
 NBR  ID      0000.0000.0004.01  COST: 10
 IP-Internal  10.1.12.0       255.255.255.0    COST: 10
 IP-Internal  10.1.24.0       255.255.255.0    COST: 10

0000.0000.0003.00-00  0x00000005   0x627e        431           70      0/0/0
 SOURCE       0000.0000.0003.00
 NLPID        IPV4
 AREA ADDR    49.0001
 INTF ADDR    10.1.13.3
 NBR  ID      0000.0000.0003.02  COST: 10
 IP-Internal  10.1.13.0       255.255.255.0    COST: 10

0000.0000.0003.02-00  0x00000002   0xa4e1        431           55      0/0/0
 SOURCE       0000.0000.0003.02
 NLPID        IPV4
 NBR  ID      0000.0000.0003.00  COST: 0
 NBR  ID      0000.0000.0001.00  COST: 0

0000.0000.0004.00-00  0x00000003   0x6a60        771           70      0/0/0
 SOURCE       0000.0000.0004.00
 NLPID        IPV4
 AREA ADDR    49.0001
 INTF ADDR    10.1.24.4
 NBR  ID      0000.0000.0004.01  COST: 10
 IP-Internal  10.1.24.0       255.255.255.0    COST: 10

0000.0000.0004.01-00  0x00000001   0xd2b2        770           55      0/0/0
 SOURCE       0000.0000.0004.01
 NLPID        IPV4
 NBR  ID      0000.0000.0004.00  COST: 0
 NBR  ID      0000.0000.0002.00  COST: 0

Total LSP(s): 7
    *(In TLV)-Leaking Route, *(By LSPID)-Self LSP, +-Self LSP(Extended),
           ATT-Attached, P-Partition, OL-Overload

七、AR5

bash 复制代码
[AR5]int loopback0
[AR5-LoopBack0]ip address 10.1.5.5 32
[AR5-LoopBack0]int g0/0/0
[AR5-GigabitEthernet0/0/0]q

[AR5]isis 1
[AR5-isis-1]network-entity  49.0002.0000.0000.0005.00
[AR5-isis-1]is-level level-2

[AR5-isis-1]int g0/0/0
[AR5-GigabitEthernet0/0/0]ip address 10.1.56.5 24
[AR5-GigabitEthernet0/0/0]isis enable 1

[AR5-GigabitEthernet0/0/0]int g0/0/1
[AR5-GigabitEthernet0/0/1]ip address 10.1.35.5 24
[AR5-GigabitEthernet0/0/1]isis enable 1

[AR5-GigabitEthernet0/0/1]int g0/0/02
[AR5-GigabitEthernet0/0/2]ip address 10.1.45.5 24
[AR5-GigabitEthernet0/0/2]isis enable 1

八、检测

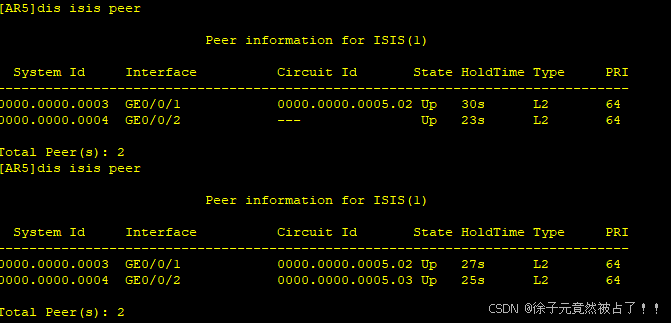

1. 检测邻居

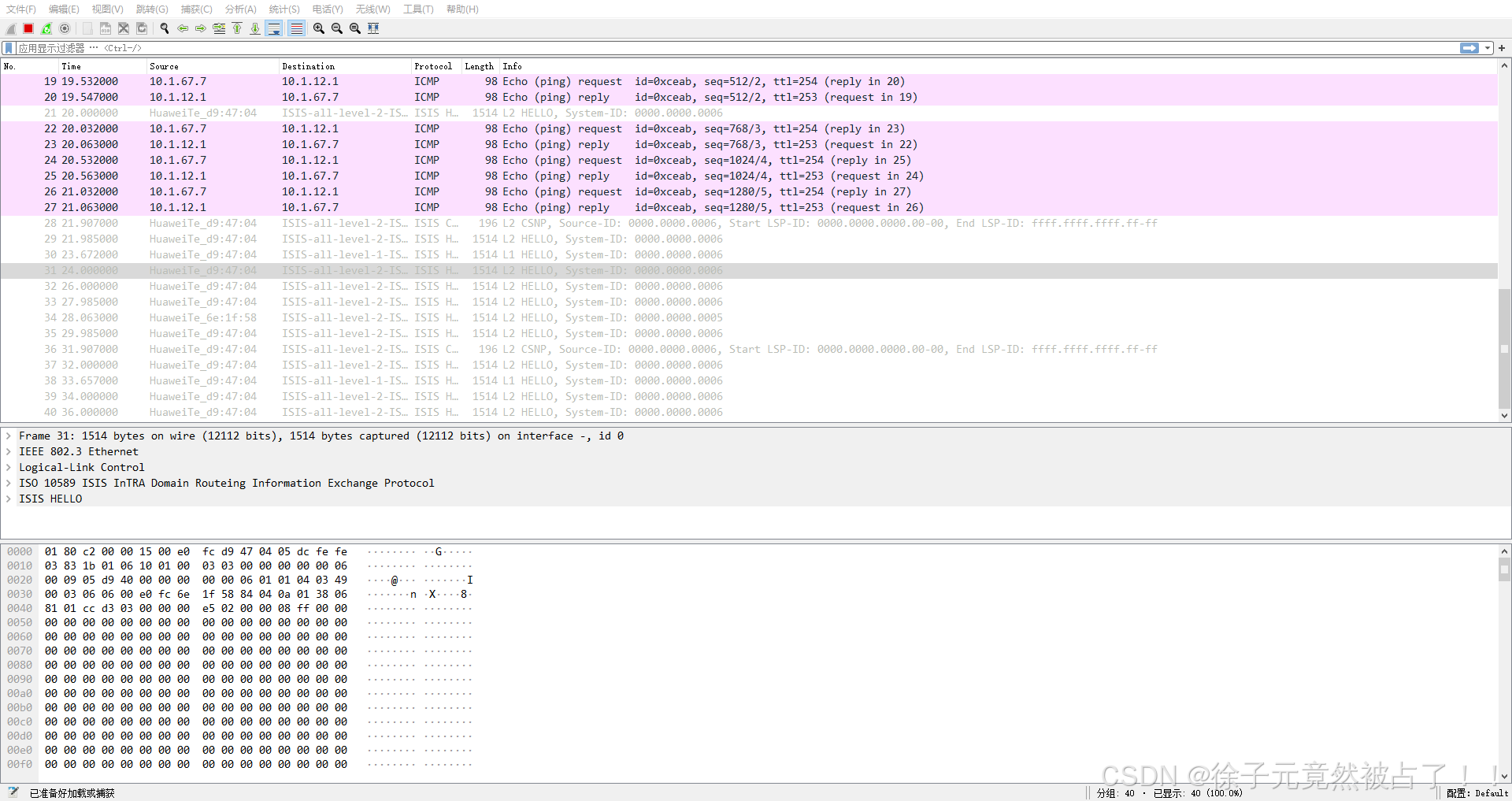

2. ping网络

九、AR6

bash 复制代码
[Huawei]sysname AR6
[AR6]isis 1
[AR6-isis-1]network-entity 49.0003.0000.0000.0006.00
[AR6-isis-1] is-level level-1-2
[AR6-isis-1]q
[AR6]int loopback0
[AR6-LoopBack0]ip address 10.1.6.6 32
[AR6-LoopBack0]int g0/0/0
[AR6-GigabitEthernet0/0/0]ip address 10.1.56.6 24
[AR6-GigabitEthernet0/0/0]isis enable 1
[AR6-GigabitEthernet0/0/0]int g0/0/1
[AR6-GigabitEthernet0/0/1]ip address 10.1.67.6 24
[AR6-GigabitEthernet0/0/1]isis enable 1
[AR6-GigabitEthernet0/0/1]q
[AR6]q

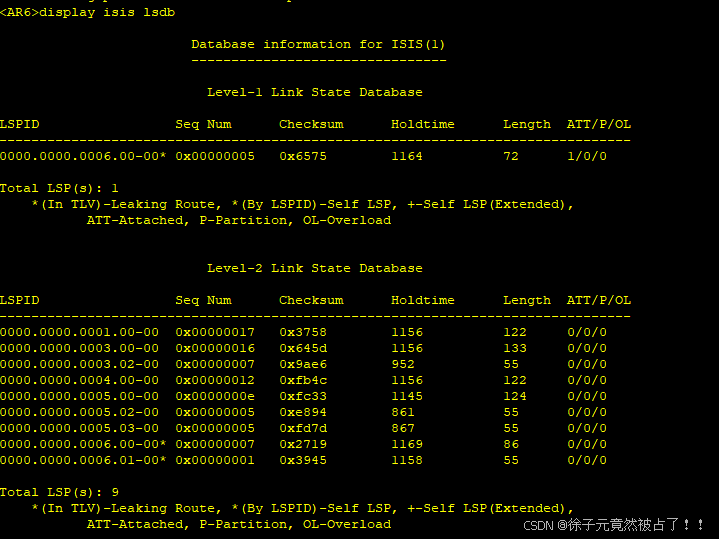

十、检测

十一、AR7

bash 复制代码
[Huawei]sysname AR7
[AR7]isis 1
[AR7-isis-1]network-entity 49.0003.0000.0000.0007.00
[AR7-isis-1] is-level level-1
[AR7-isis-1]q
[AR7]int loopback0
[AR7-LoopBack0]ip address 10.1.7.7 32
[AR7-LoopBack0]int g0/0/0
[AR7-GigabitEthernet0/0/1]ip address 10.1.67.7 24
[AR7-GigabitEthernet0/0/1]isis enable 1
[AR7-GigabitEthernet0/0/1]q

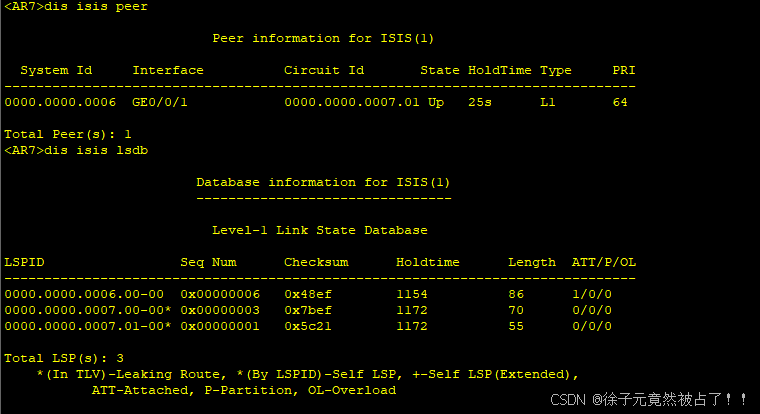

十二、检测

十三、完成

报错

一、在华为设备中，必须先创建 IS-IS 路由进程，才能在接口下进行绑定。

bash 复制代码
[AR1-GigabitEthernet0/0/0]ip address 10.1.12.1 24
Mar 23 2026 21:40:30-08:00 AR1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
 on the interface GigabitEthernet0/0/0 has entered the UP state.
[AR1-GigabitEthernet0/0/0]isis enable 1
Warning: No such process exists.

解决方法

bash 复制代码
[AR1] isis 1
[AR1-isis-1] network-entity 10.0000.0000.0001.00
Mar 23 2026 21:43:46-08:00 AR1 %%01ISIS/4/START_ENABLE_ISIS(l)[1]:ISIS 256 enabl
ed all ISIS modules.
[AR1-isis-1] quit
