制作执行系统MES设计文档

:mnong2026-03-24 10:41

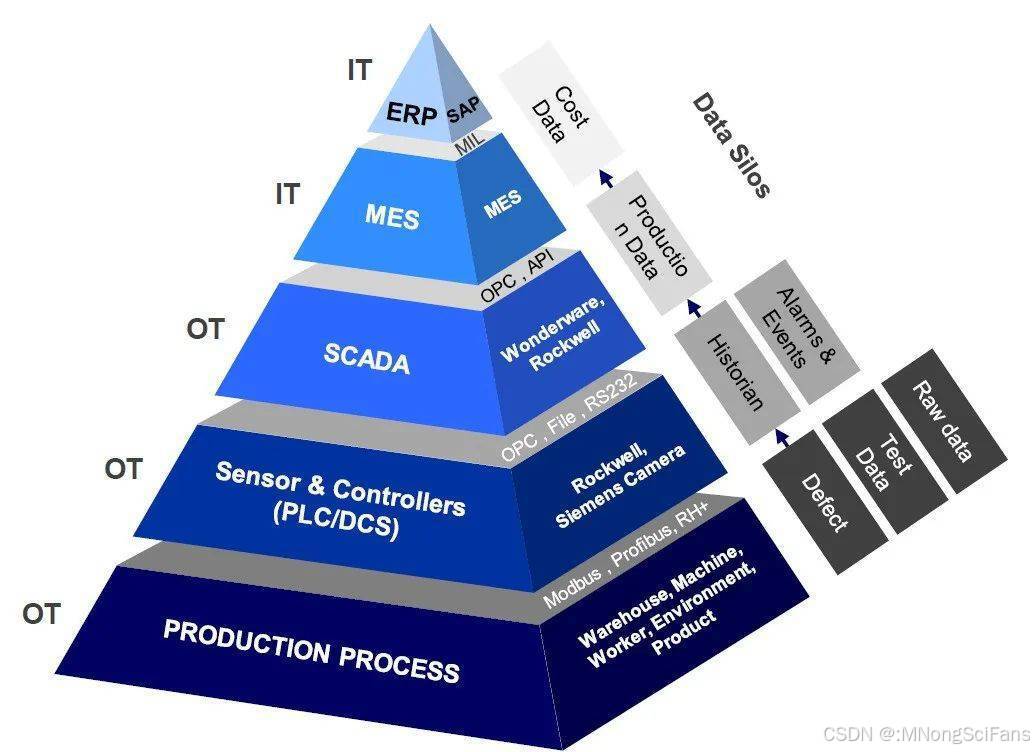

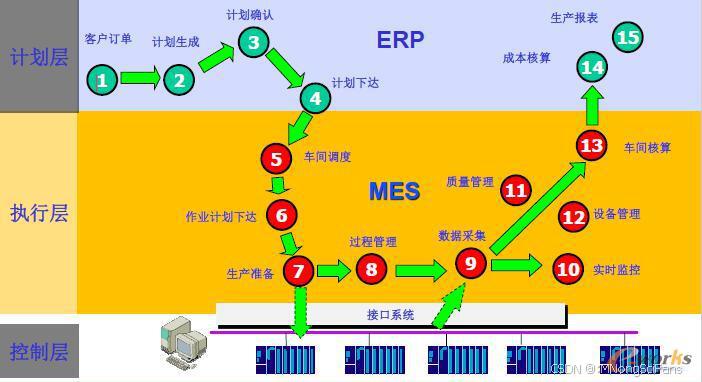

Qcadoo MES 设计文档

1. 仓库分析

1.1 项目概述

Qcadoo MES是一个面向中小型企业的生产管理系统，它结合了大型ERP系统的功能，适应中小型企业的特定需求。项目采用开源模式，同时提供商业版本。

1.2 目录结构

项目采用模块化结构，主要包含以下部分：

  • mes-master ：主项目目录，包含应用程序核心和各种功能插件
    • mes-application：应用程序核心，包含配置文件和Web应用结构
    • mes-plugins：功能插件集合，每个插件实现特定的业务功能
  • qcadoo-master：基础框架，提供核心功能支持
  • qcadoo-maven-plugin-master：Maven插件，用于构建和部署
  • qcadoo-super-pom-open-master：父POM文件，定义项目依赖和构建配置

1.3 技术栈

  • Java 8：主要开发语言
  • Spring Framework：依赖注入、AOP、MVC等核心功能
  • Maven：项目构建和依赖管理
  • AspectJ：面向切面编程
  • 插件架构：模块化设计，功能通过插件实现
  • Web技术：JSP、Servlet、HTML、JSON
  • 数据库：支持多种数据库（通过SQL脚本可以看出）

1.4 核心功能模块

通过分析插件目录，可以识别出以下核心功能模块：

  1. 基础功能（mes-plugins-basic）：系统基础功能
  2. 技术管理（mes-plugins-technologies）：生产技术管理
  3. 订单管理（mes-plugins-orders）：生产订单管理
  4. 生产计数（mes-plugins-production-counting）：生产数据统计
  5. 仓库管理（mes-plugins-warehouse-minimal-state）：仓库状态管理
  6. 成本计算（mes-plugins-cost-calculation）：成本核算
  7. 生产调度（mes-plugins-production-scheduling）：生产计划调度
  8. 物料流（mes-plugins-material-flow）：物料流转管理
  9. 设备维护（mes-plugins-cmms-machine-parts）：设备维护管理
  10. 报表生成 ：基于qcadoo-report模块

2. 系统架构设计

2.1 架构风格

Qcadoo MES采用插件化的多层架构，具体如下：

  1. 表现层：基于Spring MVC，处理HTTP请求和响应
  2. 业务逻辑层：通过插件实现各种业务功能
  3. 数据访问层：基于qcadoo-model模块，提供数据持久化
  4. 基础框架层：qcadoo-core提供核心功能支持

2.2 核心流程图

数据库 模型层 插件层 Web层 客户端 数据库 模型层 插件层 Web层 客户端 HTTP请求 调用插件功能 数据操作 SQL操作 返回数据 处理结果 业务处理结果 HTTP响应

2.3 模块划分

模块 主要职责 文件位置 引用
应用核心 系统配置和Web应用结构 mes-application mes-master/mes-application
基础插件 系统基础功能 mes-plugins-basic mes-master/mes-plugins/mes-plugins-basic
技术管理 生产技术管理 mes-plugins-technologies mes-master/mes-plugins/mes-plugins-technologies
订单管理 生产订单管理 mes-plugins-orders mes-master/mes-plugins/mes-plugins-orders
生产计数 生产数据统计 mes-plugins-production-counting mes-master/mes-plugins/mes-plugins-production-counting
仓库管理 仓库状态管理 mes-plugins-warehouse-minimal-state mes-master/mes-plugins/mes-plugins-warehouse-minimal-state
成本计算 成本核算 mes-plugins-cost-calculation mes-master/mes-plugins/mes-plugins-cost-calculation
生产调度 生产计划调度 mes-plugins-production-scheduling mes-master/mes-plugins/mes-plugins-production-scheduling
物料流 物料流转管理 mes-plugins-material-flow mes-master/mes-plugins/mes-plugins-material-flow
设备维护 设备维护管理 mes-plugins-cmms-machine-parts mes-master/mes-plugins/mes-plugins-cmms-machine-parts

3. 核心功能设计

3.1 功能模块

3.1.1 基础功能模块

功能描述：提供系统的基础功能，包括用户管理、权限控制、字典管理等。

实现方式：基于qcadoo-plugins-user-management和qcadoo-plugins-dictionary-management模块。

关键流程：

  1. 用户登录认证
  2. 权限验证
  3. 字典数据管理
3.1.2 技术管理模块

功能描述：管理生产技术相关数据，包括工艺路线、操作步骤、技术参数等。

实现方式：通过mes-plugins-technologies插件实现。

关键流程：

  1. 工艺路线定义
  2. 操作步骤配置
  3. 技术参数设置
3.1.3 订单管理模块

功能描述：管理生产订单，包括订单创建、跟踪、状态管理等。

实现方式：通过mes-plugins-orders插件实现。

关键流程：

  1. 订单创建
  2. 订单状态更新
  3. 订单跟踪
3.1.4 生产计数模块

功能描述：统计生产数据，包括产量、效率、质量等指标。

实现方式：通过mes-plugins-production-counting插件实现。

关键流程：

  1. 生产数据采集
  2. 数据统计分析
  3. 报表生成
3.1.5 仓库管理模块

功能描述：管理仓库状态，包括库存水平、物料移动、最小库存预警等。

实现方式：通过mes-plugins-warehouse-minimal-state插件实现。

关键流程：

  1. 库存水平监控
  2. 物料移动记录
  3. 最小库存预警

3.2 页面详情

页面名称 模块 功能描述 调用API 参数说明 变更状态
登录页面 基础功能 用户认证 /j_spring_security_check username, password 未变更
主页面 基础功能 系统主界面 /main.html - 未变更
订单管理页面 订单管理 订单列表和详情 /orders.html - 未变更
技术管理页面 技术管理 工艺路线管理 /technologies.html - 未变更
生产计数页面 生产计数 生产数据统计 /production-counting.html - 未变更
仓库管理页面 仓库管理 库存状态管理 /warehouse.html - 未变更
成本计算页面 成本计算 成本核算 /cost-calculation.html - 未变更
生产调度页面 生产调度 生产计划调度 /production-scheduling.html - 未变更

4. 核心 API/类/函数

4.1 核心类和函数

类/函数名 描述 参数（类型/含义） 成功返回结构/类型 失败返回结构/类型 所属文件/模块 引用
FilesystemResourcesFilter 处理文件系统资源的过滤器 sourceBasePath: String 资源基础路径 - - qcadoo-view mes-master/mes-application/src/main/webapp/WEB-INF/web.xml
ContextLoaderListener Spring上下文加载监听器 - - - spring-web mes-master/mes-application/src/main/webapp/WEB-INF/web.xml
DispatcherServlet Spring MVC核心Servlet contextConfigLocation: String 上下文配置位置 - - spring-webmvc mes-master/mes-application/src/main/webapp/WEB-INF/web.xml

4.2 配置文件

配置文件 描述 路径 引用
web.xml Web应用配置文件 mes-application/src/main/webapp/WEB-INF/web.xml mes-master/mes-application/src/main/webapp/WEB-INF/web.xml
app.properties 应用配置文件 mes-application/conf/*/app.properties mes-master/mes-application/conf
db.properties 数据库配置文件 mes-application/conf/*/db.properties mes-master/mes-application/conf
log4j.xml 日志配置文件 mes-application/conf/*/log4j.xml mes-master/mes-application/conf

5. 技术栈与依赖

技术/依赖 版本 用途 来源
Java 1.8 开发语言 pom.xml
Spring Framework - 依赖注入、AOP、MVC pom.xml
AspectJ - 面向切面编程 pom.xml
Maven - 项目构建和依赖管理 pom.xml
OpenCSV 4.0 CSV文件处理 mes-plugins-basic/pom.xml
qcadoo-plugin 1.5 插件框架 pom.xml
qcadoo-localization 1.5 本地化支持 pom.xml
qcadoo-security 1.5 安全管理 pom.xml
qcadoo-view 1.5 视图管理 pom.xml
qcadoo-report 1.5 报表生成 pom.xml

6. 关键模块与典型用例

6.1 订单管理模块

功能说明：管理生产订单的全生命周期，包括创建、跟踪、状态更新等。

配置与依赖：

  • 依赖：qcadoo-plugin、qcadoo-view
  • 配置：通过插件XML文件定义

使用示例：

java 复制代码
// 创建订单
OrderService orderService = getBean(OrderService.class);
Order order = orderService.createOrder(product, quantity, dueDate);

// 更新订单状态
orderService.updateOrderStatus(order.getId(), OrderStatus.IN_PROGRESS);

// 获取订单列表
List<Order> orders = orderService.getOrdersByStatus(OrderStatus.PENDING);

6.2 生产计数模块

功能说明：统计生产数据，包括产量、效率、质量等指标。

配置与依赖：

  • 依赖：qcadoo-plugin、qcadoo-report
  • 配置：通过插件XML文件定义

使用示例：

java 复制代码
// 记录生产数据
ProductionCountingService countingService = getBean(ProductionCountingService.class);
countingService.recordProductionData(orderId, operationId, quantity, scrapQuantity);

// 生成生产报表
ReportService reportService = getBean(ReportService.class);
reportService.generateProductionReport(startDate, endDate);

7. 配置、部署与开发

7.1 配置管理

Qcadoo MES使用分层配置管理，主要配置文件位于：

  • 环境配置：mes-application/conf/ 目录下，按环境（dev、prod、tomcat等）分类
  • 数据库配置：db.properties 文件，配置数据库连接信息
  • 应用配置：app.properties 文件，配置应用特定参数
  • 日志配置：log4j.xml 文件，配置日志输出

7.2 部署方式

  1. 从源码构建：

    • 克隆代码库
    • 执行 mvn clean install 构建项目
    • 部署生成的WAR文件到Tomcat

  2. 使用预构建版本：

    • 从GitHub Releases下载最新稳定版
    • 部署WAR文件到Tomcat

7.3 开发流程

  1. 创建插件：

    • 使用qcadoo-plugin-archetype创建新插件
    • 实现业务逻辑
    • 定义模型和视图

  2. 集成插件：

    • 在mes-plugins/pom.xml中添加插件模块
    • 构建并部署项目

  3. 测试：

    • 运行单元测试
    • 进行集成测试
    • 验证功能正确性

8. 监控与维护

8.1 日志管理

Qcadoo MES使用Log4j进行日志管理，配置文件位于：

  • mes-application/conf/*/log4j.xml

日志级别可根据需要调整，默认包括：

  • ERROR：错误信息
  • WARN：警告信息
  • INFO：一般信息
  • DEBUG：调试信息

8.2 常见问题与解决方案

问题 可能原因 解决方案
数据库连接失败 数据库配置错误 检查db.properties中的连接信息
插件加载失败 插件依赖缺失 检查插件的pom.xml文件
权限错误 用户权限不足 检查用户角色和权限配置
性能问题 数据库查询效率低 优化数据库查询，添加索引

9. 总结与亮点回顾

Qcadoo MES是一个功能强大的生产管理系统，具有以下亮点：

  1. 插件架构：采用模块化的插件架构，便于功能扩展和定制
  2. 多语言支持：内置本地化支持，可适应不同国家和地区的需求
  3. 完整的生产管理功能：涵盖订单管理、技术管理、生产计数、仓库管理等核心功能
  4. 灵活的配置：支持不同环境的配置管理，适应不同部署场景
  5. 开源模式：采用GNU AGPLv3许可证，允许自由使用和修改

Qcadoo MES通过提供一套完整的生产管理解决方案，帮助中小型企业提高生产效率，降低运营成本，实现数字化转型。其插件架构和模块化设计使得系统具有高度的可扩展性和定制性，能够适应不同行业和企业的特定需求。

同时，Qcadoo Limited还提供商业版本，增加了更多高级功能和服务，如REST API集成、SaaS部署、与其他系统的集成模块等，为企业提供更全面的解决方案。
