磁轴键盘霍尔选型参考:上电时间、响应速度、底噪三项实测对比 线性霍尔MH4803实测:上电371ns,响应307ns,底噪2.44mV

工程师和厂商朋友们在选型磁轴键盘霍尔方案时,通常会关注哪些核心参数?磁轴键盘的按键性能,很大程度上取决于线性霍尔传感器的参数选型。

作为将磁场变化转换为电压信号的器件,线性霍尔的上电时间、响应速度、输出底噪三项指标,直接影响键盘的启动延迟、触发实时性与信号稳定性。本文以MH4803为例,在相同测试条件下将其与同类产品进行参数对比,聚焦磁轴键盘应用中的关键指标,为技术选型提供客观参考。

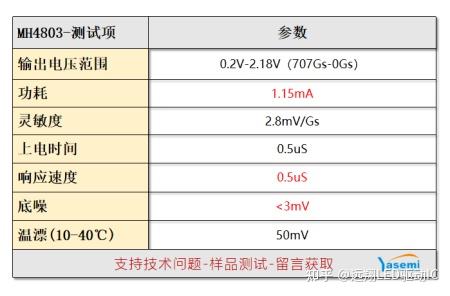

MH4803基本参数:

MH4803是美伽(MST)推出的一款单极线性霍尔传感器,基于霍尔效应将外部磁场强度线性转换为模拟电压信号。基本特性如下:

简单来说,MH4803支持2.7V到8V宽电压工作,采用单极S极检测。当磁场从饱和减弱到零时,输出电压会从0.2V线性变化到2.18V。响应速度只需0.5uS,底噪低于3mV,性能稳定。

MH4803与友商:实测参数对比

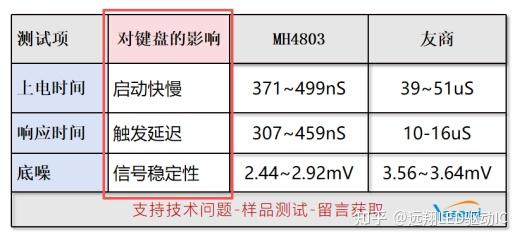

在3.3V供电条件下,对MH4803和某主流友商同级别产品进行实测,数据如下:

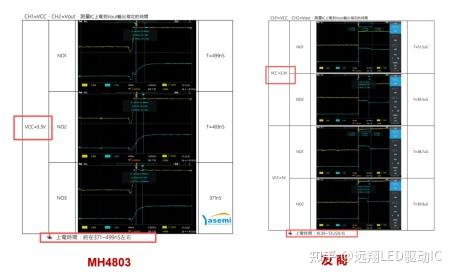

1. 上电时间对比

MH4803:371 ~ 499 ns 友商:39 ~ 51 μs

这意味着搭载MH4803的键盘在启动瞬间即可进入稳定工作状态,完全无延迟感。

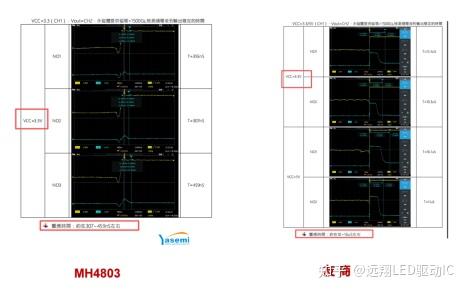

2. 响应时间对比

测试条件:3.3V供电,永磁体提供磁场 >1500 Gs

MH4803:307 ~ 459 ns 友商:10 ~ 16 μs

MH4803的响应速度比友商快约30倍,能够更迅速地捕捉按键动作,满足电竞级实时性要求。

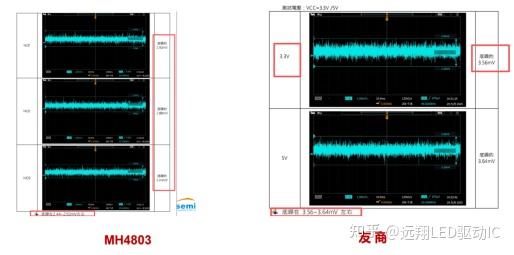

3. 底噪对比

MH4803:2.44 ~ 2.92 mV 友商:3.56 ~ 3.64 mV

更低的底噪能有效减少误触和信号抖动,尤其是在需要精细控制触发行程的场景下优势明显。

综上,上电时间、响应时间与底噪,是磁轴键盘线性霍尔选型的核心参考指标。本文通过3.3V供电条件下的实测对比,呈现了MH4803与友商同级别产品的参数差异,两种产品在各项指标上各有表现。厂商及工程师可结合自身产品的应用场景、性能需求,参考上述实测参数,选择更适配的线性霍尔传感器方案,以满足磁轴键盘的不同使用需求。

如需参考电路或DEMO板测试,或有进一步的技术探讨与方案定制需求,欢迎随时联系雅欣工程师团队交流。
