企业网二层交换机与出口路由器互联配置案例

二层交换机是仅支持二层数据转发、不具备三层路由功能的交换设备，仅实现二层交换特性，无法提供网关及跨网段路由转发能力，通常部署在网络接入层，不能作为用户终端的网关使用。

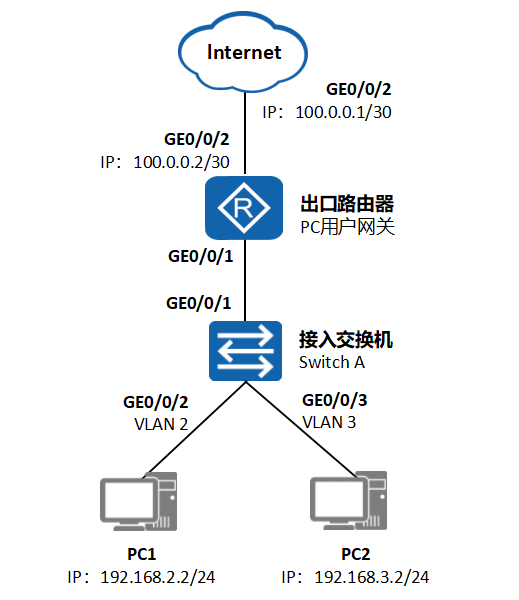

组网拓扑

某企业内部包含多个部门，各部门终端分属两个网段（192.168.2.0/24，192.168.3.0/24），均需访问互联网。现规划采用二层交换机 + 路由器的组网架构，由路由器承担各部门用户网关功能，实现内网终端通过二层交换机接入、经路由器统一访问外部网络。

配置思路

1. 配置二层交换机VLAN Trunk。

2. 配置路由器子接口网关。

3. 配置路由器DHCP服务器。

4. 配置路由器静态路由配置。

5. 配置路由器NAT功能。

配置步骤

1. VLAN Trunk配置。

配置上行连接路由器的接口。

[Switch] interface gigabitethernet 0/0/1
[Switch-GigabitEthernet0/0/1] port link-type trunk
[Switch-GigabitEthernet0/0/1] port trunk allow-pass vlan 2 3 //配置trunk接口透传VLAN 2和VLAN 3
[Switch-GigabitEthernet0/0/1] quit

配置下行连接终端用户的接口类型。

[Switch] vlan batch 2 3
[Switch] interface gigabitethernet 0/0/2
[Switch-GigabitEthernet0/0/2] port link-type access       //配置接口接入类型为access
[Switch-GigabitEthernet0/0/2] port default vlan 2         //配置接口加入VLAN 2
[Switch-GigabitEthernet0/0/2] quit
[Switch] interface gigabitethernet 0/0/3
[Switch-GigabitEthernet0/0/3] port link-type access
[Switch-GigabitEthernet0/0/3] port default vlan 3
[Switch-GigabitEthernet0/0/3] quit

2. 路由器用户网关配置，通过子接口实现跨网段的三层转发。

注意事项：

路由器两种配置方式：配置子接口进行通信或者配置VLANIF接口进行通信，两种方式选择其一即可。下面配置路由器通过子接口终结VLAN，实现跨网段的三层转发。

路由器子接口用户网关配置。

[Router] vlan batch 2 3
[Router] interface gigabitethernet 0/0/1.1
[Router-GigabitEthernet0/0/1.1] dot1q termination vid 2
[Router-GigabitEthernet0/0/1.1] ip address 192.168.2.1 24
[Router-GigabitEthernet0/0/1.1] arp broadcast enable                 //启用ARP广播功能
[Router-GigabitEthernet0/0/1.1] quit
[Router] interface gigabitethernet 0/0/1.2
[Router-GigabitEthernet0/0/1.2] dot1q termination vid 3
[Router-GigabitEthernet0/0/1.2] ip address 192.168.3.1 24
[Router-GigabitEthernet0/0/1.2] arp broadcast enable                //启用ARP广播功能
[Router-GigabitEthernet0/0/1.2] quit

3. DHCP服务器配置，为内网终端用户分配IP地址上网。

   [Router] dhcp enable
   [Router] interface gigabitethernet 0/0/1.1
   [Router-GigabitEthernet0/0/1.1] dhcp select interface //使能接口地址池
   [Router-GigabitEthernet0/0/1.1] dhcp server dns-list 114.114.114.114 223.5.5.5 //配置DNS
   [Router-GigabitEthernet0/0/1.1] quit
   [Router] interface gigabitethernet 0/0/1.2
   [Router-GigabitEthernet0/0/1.2] dhcp select interface //使能接口地址池
   [Router-GigabitEthernet0/0/1.2] dhcp server dns-list 114.114.114.114 223.5.5.5 //配置DNS
   [Router-GigabitEthernet0/0/1.2] quit

4. 出口路由器IP地址和静态路由配置。

   [Router] interface gigabitethernet 0/0/2
   [Router-GigabitEthernet0/0/2] ip address 100.0.0.2 255.255.255.252 //配置连接公网的接口地址
   [Router-GigabitEthernet0/0/2] quit
   [Router] ip route-static 0.0.0.0 0.0.0.0 100.0.0.1 //配置缺省路由下一跳指向公网地址

5. NAT地址转换配置，使内网终端用户可以访问外网。

   [Router] acl number 2001
   [Router-acl-basic-2001] rule 5 permit source 192.168.0.0 0.0.255.255
   [Router-acl-basic-2001] quit
   [Router] interface gigabitethernet 0/0/2
   [Router-GigabitEthernet0/0/2] nat outbound 2001
   [Router-GigabitEthernet0/0/2] quit

6. 终端用户网关及公网连通性测试。
