智能开关柜需实时监测开关柜全电能参数监测与测量如：电流、电压、功率、频率、相角，实时记录电能参数告警事件，开关柜环境监测与控制如：环境温度、环境湿度、断路器动态指示、人体感应、语音防误、高压带电显示等，柜内关键元器件老化程度预先感知告警如：避雷器、绝缘子、电缆绝缘程度。实时监测主要电气接触点实时温度，实现超温报警、温度趋势分析、温度实时曲线。实时监测电缆绝缘水平、柜体局部放电异常变化。
因此为实现智能开关柜立体化、全方位监测，需配置ATU开关柜智能监控终端集中采集监控继电保护装置、智能操控装置（带接点测温、柜内温湿度）、绝缘监测装置、弧光保护装置、烟雾传感器、手车地刀模块等设备。
一键顺控功能通过开关柜智能监控终端实现，保护装置通过开入开出接口采集控制断路器状态，手车地刀模块含有接地刀、手车状态。ATU开关柜智能监控终端采集保护装置里断路器状态、手车地刀状态作遥控动作条件判断是否满足遥控条件，若满足则一键顺序化控制发送对应的遥控命令，保护装置、手车地刀模块的开入状态满足动作条件且接收到ATU开关柜智能监控终端发出的遥控命令时执行对应遥控操作。

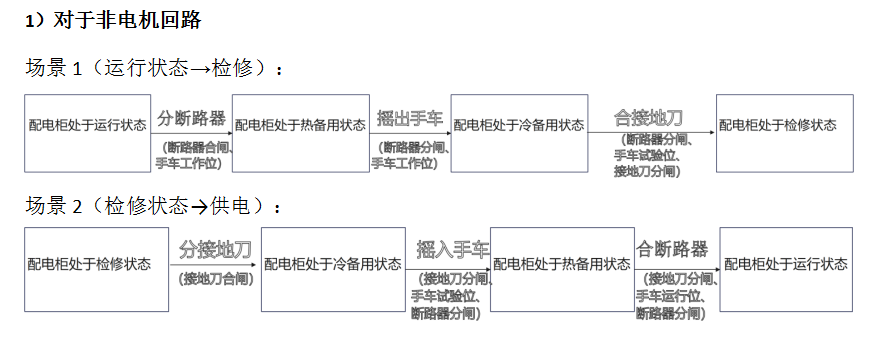

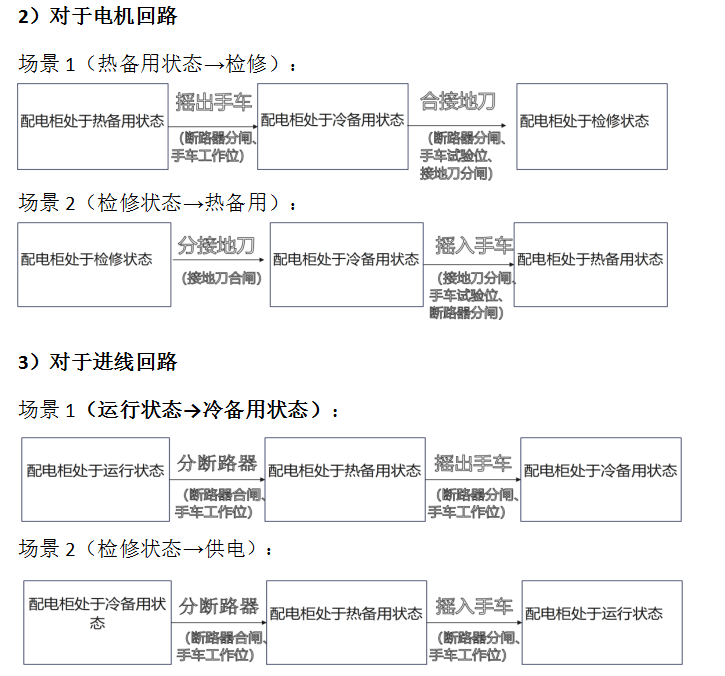

一键顺控具体流程

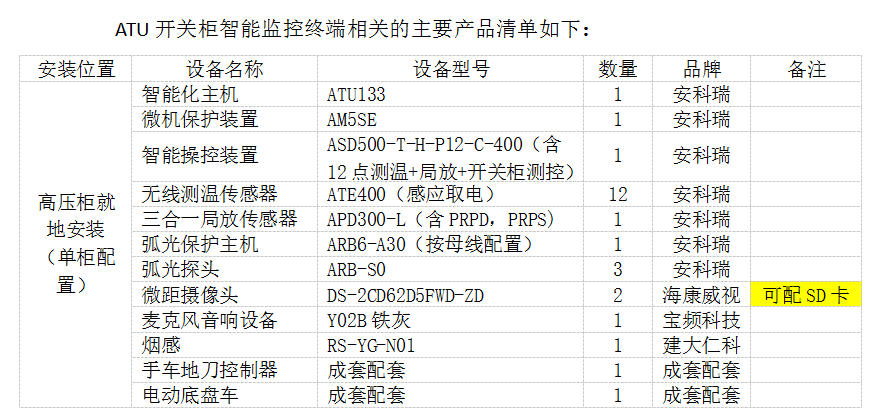

方案组成

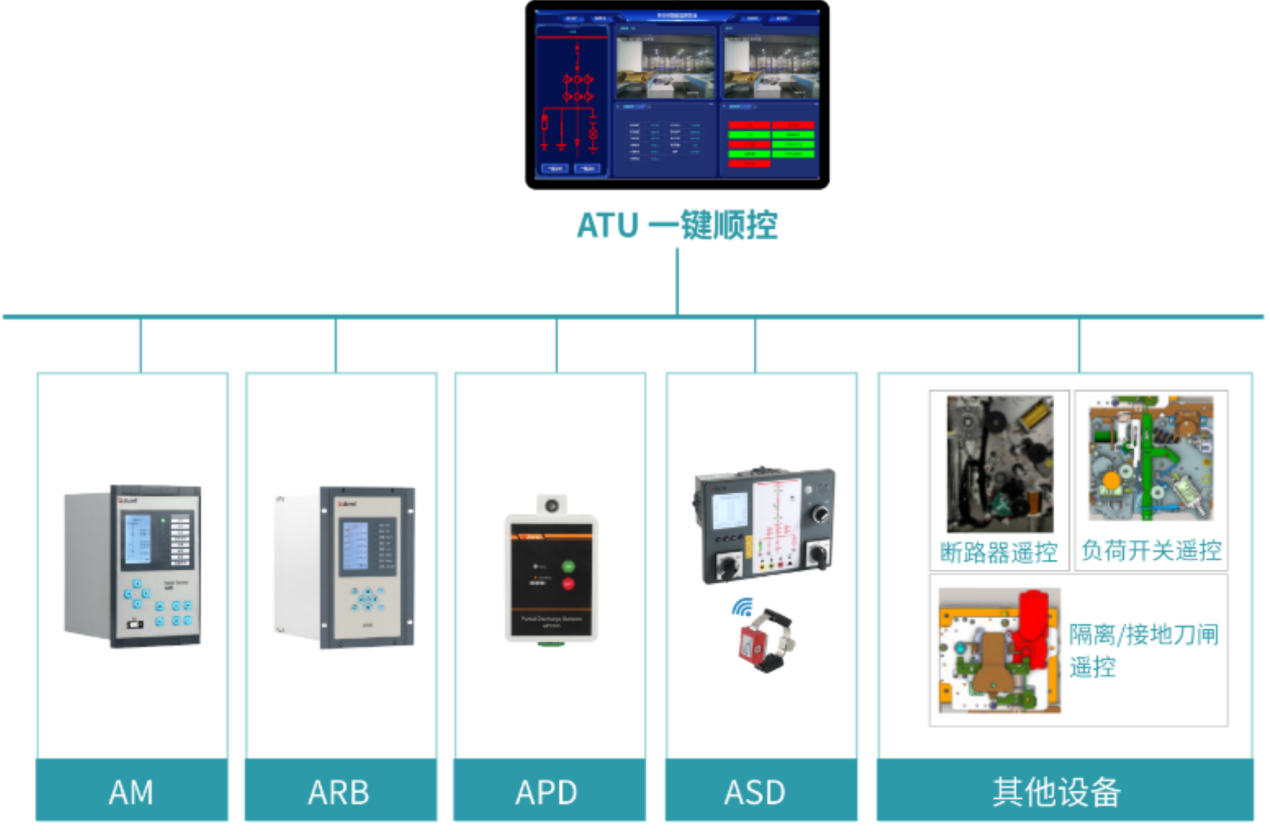

方案组网
通过开关柜智能监控终端ATU自身的串口将保护装置和手车地刀模块通过Modbus-485协议采集数据，结合监测的数据实现一键顺控与集中监控功能。
功能介绍
实时监测
ATU开关柜智能监控终端可以采集继电保护装置、智能操控装置（带接点测温、柜内温湿度）、局放监测装置、弧光保护装置、烟雾传感器、手车地刀模块等设备的信息，进行全方位监测。
温度监测
ATU开关柜智能监控终端在温度监测界面，可以直观显示各测温节点的温度数据及有关故障、告警等信号。
烟感监测
ATU开关柜智能监控终端可以实时监测柜内烟雾传感器的状态，与温度传感器、弧光保护共同构建防护体系。
局放监测
ATU开关柜智能监控终端在局放监测界面，除可以直观显示各局放设备的放点次数、放电幅值、放电量等数据及有关故障、告警信号之外，系统通过外置的高灵敏度特高频或超声波传感器，持续捕捉设备内部因绝缘缺陷产生的局部放电信号，并实时生成与刷新多维度局放图谱，实现开关柜等电气设备提供在线、实时、可视化的绝缘状态监测与诊断。

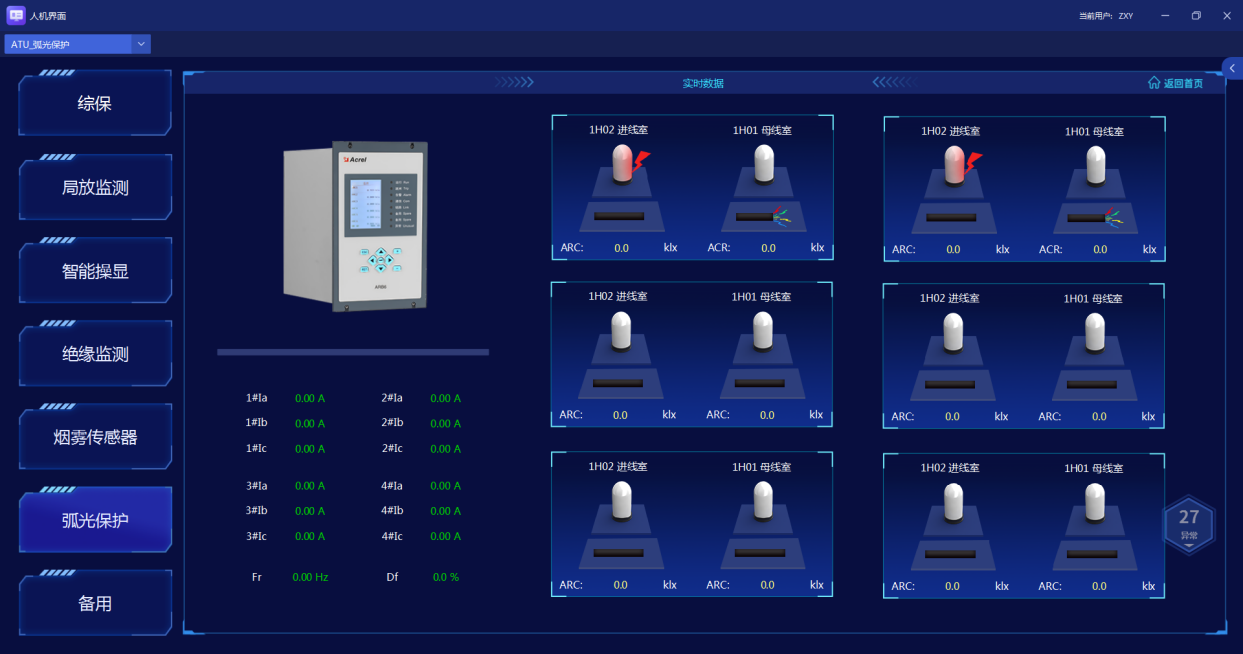

弧光监测
ATU开关柜智能监控终端在弧光监测界面，直观显示电弧数值、保护电流等数据及有关故障、告警信号，实现对电气设备的可视化弧光故障监测与快速保护。
视频监控
ATU开关柜智能监控终端实时监控断路器、手车和接地刀的状态，为一键顺控提供清晰的。

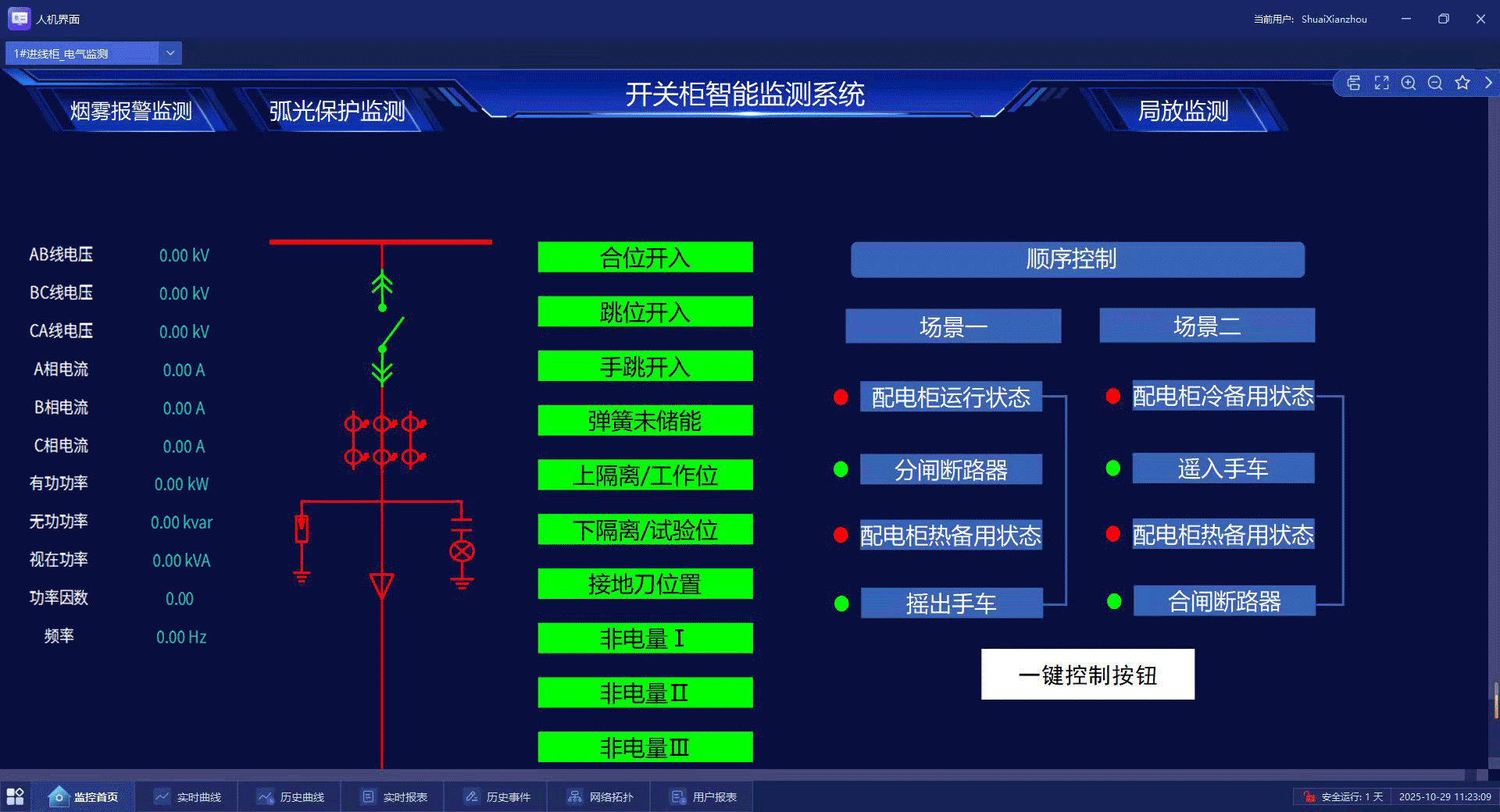

一键顺控
ATU开关柜智能监控终端可以实现一键顺控功能。保护装置通过开入开出接口采集控制断路器状态，手车地刀模块采集接地刀、手车状态，ATU开关柜智能监控终端将断路器状态、手车地刀状态作为遥控动作的条件判断。当触发指令时，一键顺序化控制发送对应的遥控命令，通过条件判断后遥控命令发送至保护装置、手车地刀模块，保护装置、手车地刀模块的开入状态满足动作条件且接收到ATU开关柜智能监控终端发出的遥控命令时执行对应遥控操作。
电参量查询
ATU开关柜智能监控终端在实时报表中，可以直接查看系统内各个回路的详细电参量，界面也可用棒图的形式更直观的展示三相电流、三相电压、有功功率、无功功率、功率因数、电能等。
曲线查询
ATU开关柜智能监控终端在实时曲线、历史曲线查询界面，可以直接查看各电参量曲线，包括三相电流、三相电压、有功功率、无功功率、功率因数、温度等曲线。并统计该曲线查询范围内最大值、最大值发生时间、最小值、最小值发生时间、平均值等。
运行报表
ATU开关柜智能监控终端可以查询各回路或设备指定时间的运行参数，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能、温度值等。可以按照日、月、年的格式进行查询、导出、打印。

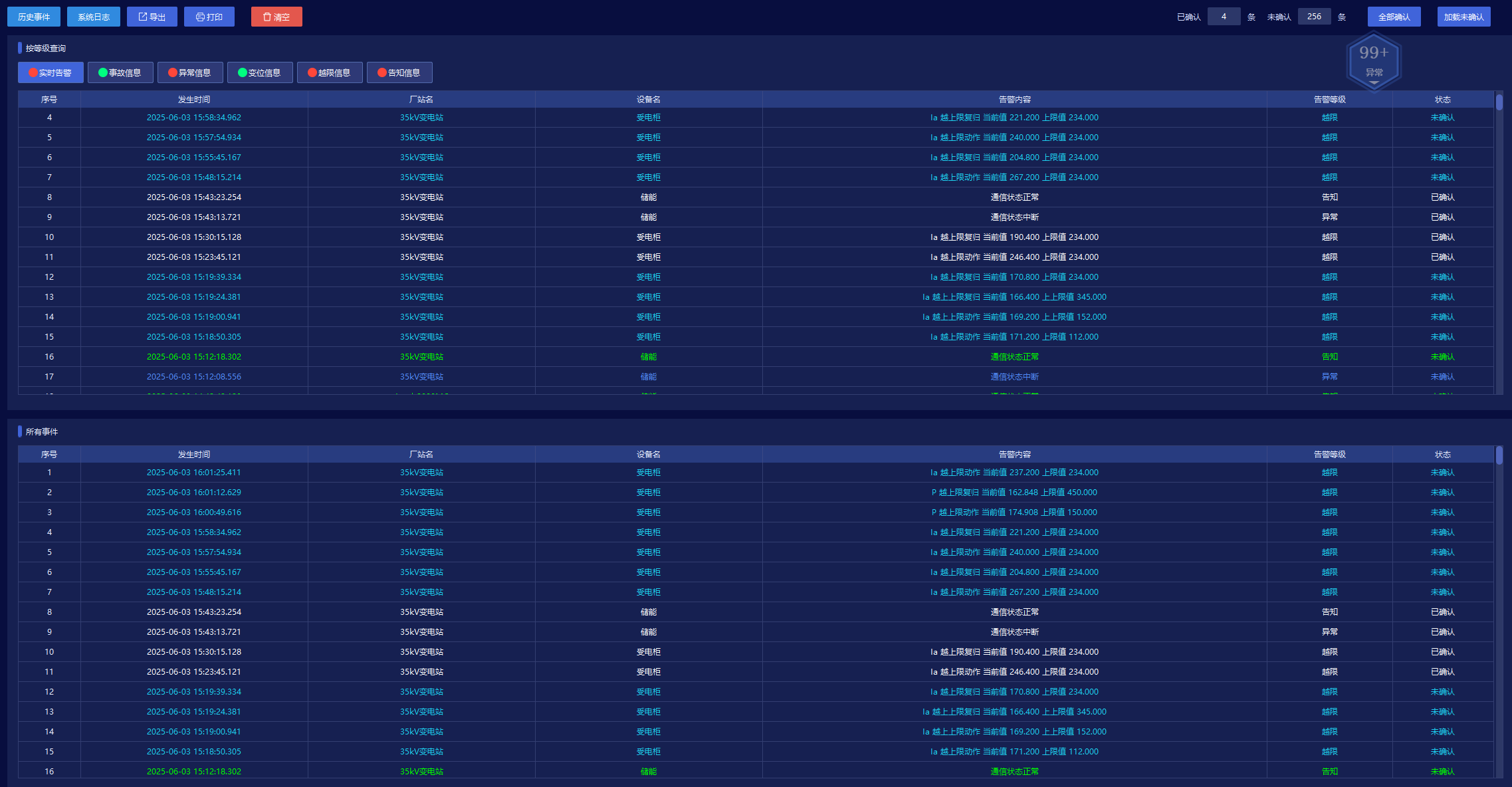

实时告警
ATU开关柜智能监控终端具有实时告警功能，能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，遥测越限、保护动作、事故跳闸等事件发出告警。
-
图元闪烁、变色告警；
-
弹出事件报警窗口；
-
实时语音或声音功能，系统能够对所有事件发出语音或声音告警；
-
分类告警，可以按等级分类显示，播报不同的声音告警；
-
事件确认，确认后告警条文为白色；
-
系统运行日志。
历史事件查询
ATU开关柜智能监控终端能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和进行历史追溯、查询统计、事故分析。可以按时间、类型和设备进行查询和排序。
电能统计报表
ATU开关柜智能监控终端具备定时抄表汇总统计功能，可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况，即该节点进线用电量与各分支回路消耗电量的统计分析报表。
开关次数统计报表
ATU开关柜智能监控终端具备对开关分合次数统计功能，可以查看系统各开关量每日的变位次数。
用户权限管理
ATU开关柜智能监控终端为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如遥控的操作，数据库修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。
网络拓扑图
ATU开关柜智能监控终端支持实时监视接入系统的各设备的通信状态，能够完整的显示整个系统网络结构；可在线诊断设备通信状态，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。
遥控
ATU开关柜智能监控终端可以对整个配电系统范围内的设备进行远程遥控操作。例如配电系统维护人员可以通过监控系统的主界面点击相应的断路器遥信点调出遥控操作界面，可以及时执行调度系统或站内相应的操作命令。

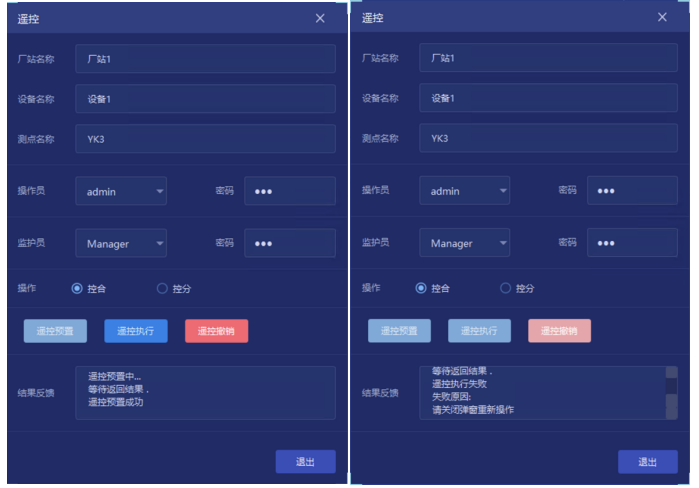

遥控预置和遥控执行
通信管理
ATU开关柜智能监控终端可以对整个配电系统范围内的设备通信情况进行管理、控制、数据的实时监测。可以查看某个设备的通信和数据报文。
可以完成与各种智能电子设备的通信和数据转发，包括微机保护、电力仪表、智能操控、直流屏、模拟屏、五防系统和调度等。
应用价值
提升开关柜智能化水平，实现状态感知全覆盖
提前发现绝缘、发热、局放、弧光等隐患，降低设备事故率
一键顺控提升倒闸操作效率与安全性，减少人为失误
运行数据可追溯、可统计，支撑智能运维与管理
适用于变电站、工矿企业、建筑配电、数据中心等高压开关柜场景
