1. 时钟损伤相关知识
频偏(frequecny offset)：收端时钟晶体频率和发端时钟晶体频率
的偏差
。通常用ppm(parts per million)来表述
ppm。
抖动(Jittter): 时钟上升或下降沿时刻相对于理想时刻的偏移。通常通过相位来描述，即相偏
，T为时钟周期。具体表现为对码元发送和接收的影响：
- 对码元发送的影响：码元实际发送时刻相对理想发送时刻存在时间偏移
。
- 对码元接收的影响：相对于理想采样时间偏移
实际上，发送时刻的偏移，最终都体现在接收时刻的偏移。理解抖动的分类需要从收发两个角度理解。数据相关性抖动，影响接收时码元形状；数据不相关的抖动，影响码元形状或影响数据采样时刻。 两者最终都影响码元的判决结果。抖动分类如下：
1）随机性抖动：与数据不相关，主要来源于芯片内器件的热噪声、散粒噪声、闪烁噪声等，通常显现高斯分布。
2）确定性抖动：即固定抖动，主要来源于反射、串扰等，又可分为周期性抖动和数据相关性抖动。
数据相关性抖动：与数据码型本身有关，由信道的阻抗不连续和损耗引起，又分为占空比失真（上下沿速率不同）和码间干扰（阻抗不匹配）。

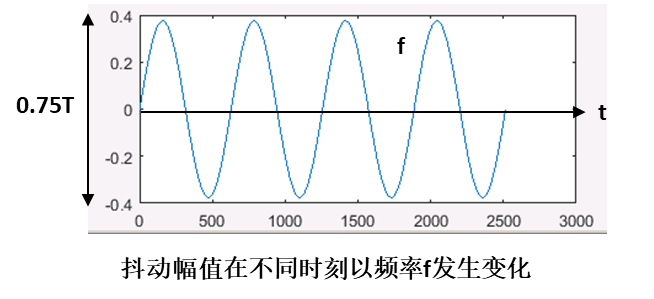

周期性抖动：又称正弦抖动，来源外部耦合进来的周期震荡特性的开关电源噪声和时钟噪声等，如果考虑多次谐波差分，总周期抖动是所有谐波的卷积结果。
周期性抖动参数如下：
UIp-p（Unit Interval/peak-to-peak Jitter）：相位抖动最大摆幅/码元长度，如0.75UIpp，指围绕标准采样点左右抖动总范围最为0.75T；
抖动频率（ Jitter Frequency）：指不同采样点的相位抖动的频率，相位误差会以一定频率变化。

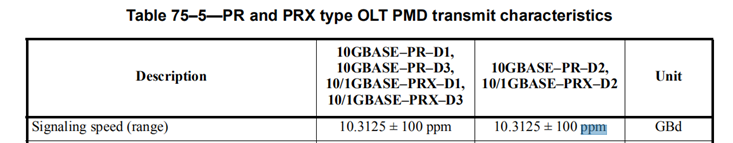

标准通常用会规定最大ppm

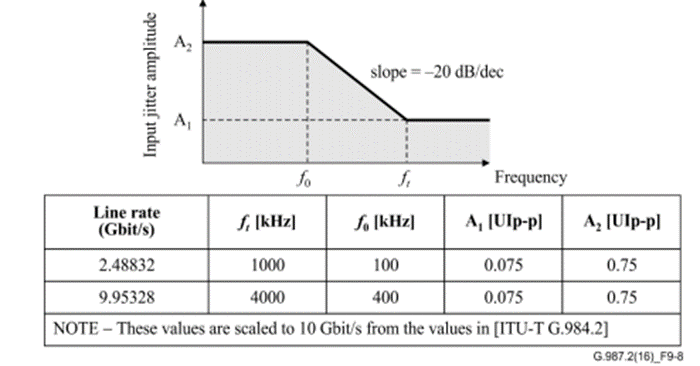

标准也会定义Jitter模板，用不同抖动频率处的最大UIp-p来衡量
2. 系统指标相关
抖动容限(JTOL)：PLL能跟踪的时钟最大抖动范围。单位为UIp-p。
牵引范围(Pulling rang): PLL能跟踪的最大频偏差。单位为PPM。

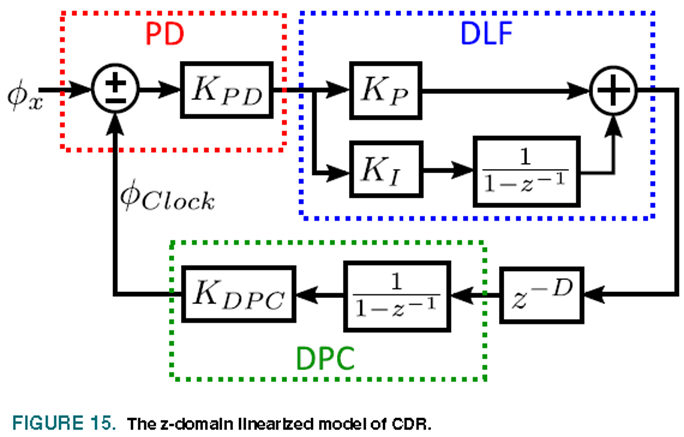

3. 数学描述
开环响应：
闭环响应：具有低通特性
误差响应：具有高通响应
JTOL：
4. 系统设计参数
阻尼系数ζ：
- 定义：描述二阶系统振荡衰减程度的无量纲参数，反映环路 "平稳度"。
- 物理意义 ：决定相位阶跃 / 频率阶跃下的瞬态响应形态（过冲 / 振荡 / 平滑），阻尼系数越小，响应越容易过冲，但上升时间越快。
- 典型取值 ：CDR/PLL 最优设计为 ζ≈0.707（1/√2），兼顾最快响应与零过冲。
自然频率ωₙ：
- 定义 ：二阶 CDR/PLL 在无阻尼（ζ=0）理想状态下的固有振荡角频率（rad/s），也叫固有频率 / 特征频率。
- 物理意义 ：决定环路响应速度上限 与带宽基准。ωₙ越大，环路跟踪相位 / 频率变化越快、锁定时间越短；反之则慢。
相位裕度：指在开环增益为0dB（即增益为1）时，其相位与-180°的差值。它表示系统进入不稳定状态之前可以增加的相位变化量。
环路带宽：通常为闭环响应的3dB带宽或等效噪声带宽。环路带宽越大，收敛的越快，但收敛越不稳定。反之，收敛的越慢，收敛越稳定。
环路时延：环路时延越小，稳定可选的环路带宽越大，JTOL越高。
