[SZ901]FPGA 下载器硬件介绍

设备及配件包含如下

  1. 主机*1
  2. USB转DC-2.1
  3. JTAG 排线*1

硬件说明

下载器主芯片采用 AMD(Xilinx) FPGA,包含如下接口

  1. 电源接口 DC-2.1mm,输入电压范围支持 5-12V,设备空载功率约1.5W,可以使用USB3.0进行供电,推荐使用普通手机充电器!
  2. 设备开关
  3. 双千兆网口,支持任意网口连接,但不得同时连接
  4. 4路JTAG接口,因设备核心为FPGA,所以4路JTAG互相独立,互不影响

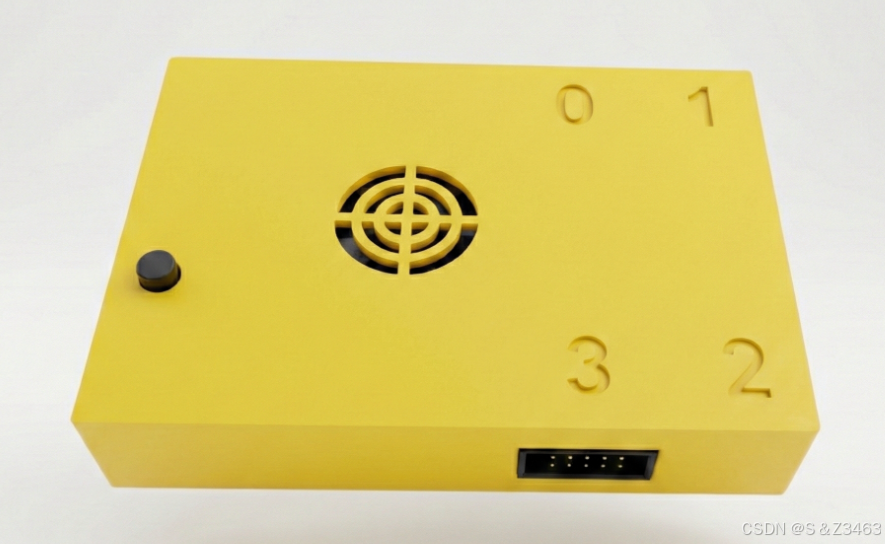

外壳配色

设备外壳采用3D打印而成,支持多种配色

  1. 银色
  2. 黄色
  3. 草绿
  4. 深绿
  5. 深红
  6. 白色
  7. 米色
