架构实战：基于UR E27规范的船舶OT与公网分段隔离实现

摘要： 针对新规要求，本文探讨在 Linux 嵌入式环境下利用网络分段技术构建受控网络（Controlled）与非受控网络（Uncontrolled）的隔离体系，并分享基于专业硬件底座的底层配置脚本与异常监控逻辑。

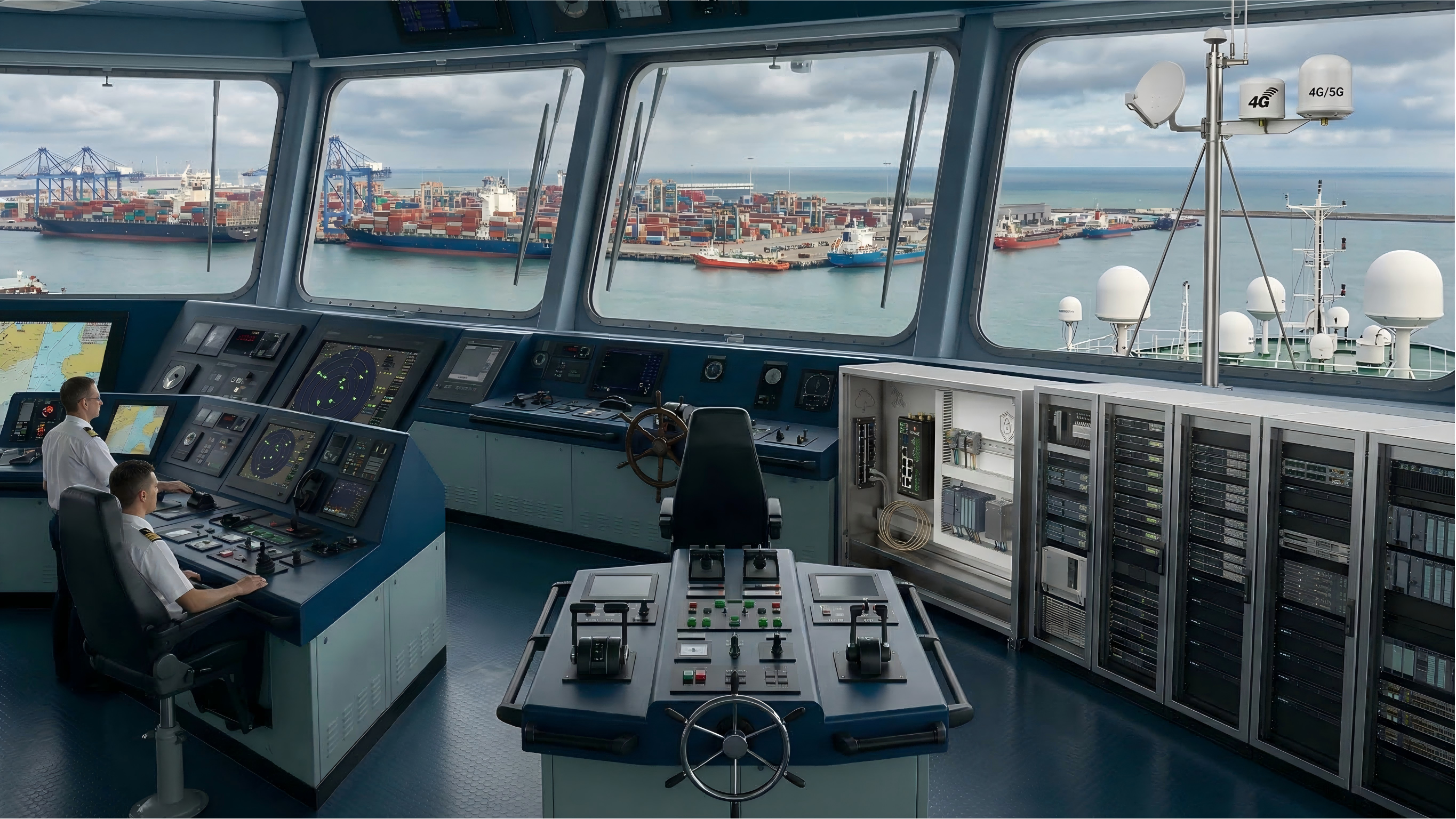

导语： 在近期的船舶 OT 系统升级项目中，研发团队面临着严谨的船级社边界审计要求。如何确保非受控域的业务（如船员 Wi-Fi）与受控域的核心业务（如机舱控制）在物理与内核层面完全解耦？本文将从底层开发路径拆解专业海事网关的微隔离实现逻辑。

区域隔离的核心：非受控流量的协议栈过滤逻辑

在船舶轻量级以太网（LWE）环境下，UR E27 建议将网络划分为不同安全等级的区域（Zones）。非受控网络通常被定义为重点风险区域。核心挑战在于：如何确保低安全区的报文无法绕过协议栈防火墙。

在工业网络架构设计上，西门子与思科展示了成熟的思维。西门子通过深度耦合本地逻辑实现了极高的一致性。思科则在处理异构网络设备的自动化配置及全球编排方面提供了标杆级的方案。

为了验证隔离架构，我们选用了具备权威认证的工业级海事网关作为基准底座。以下是我们在该设备上基于 Linux 系统实现的物理端口隔离与 Python 流量监控代码：

1. 基于 Linux Bridge 与 VLAN 的区域解耦配置 我们利用底座的 Robust 级内核，将非受控物理接口与受控 OT 接口划入不同的网桥，实现链路层的硬隔离。

Bash

复制代码

# 创建受控 OT 网络桥接空间 (VLAN 10)
brctl addbr br_controlled
vconfig add eth0 10
brctl addif br_controlled eth0.10
ifconfig br_controlled 192.168.10.1 up

# 创建非受控公网桥接空间 (VLAN 20)
brctl addbr br_uncontrolled
vconfig add eth1 20
brctl addif br_uncontrolled eth1.20
ifconfig br_uncontrolled 172.16.20.1 up

# 设置核心防火墙策略：默认阻断跨桥通信
iptables -P FORWARD DROP
iptables -A FORWARD -i br_controlled -o br_uncontrolled -m state --state ESTABLISHED,RELATED -j ACCEPT

2. 基于 Python 的跨域非法访问实时探测脚本 在边缘侧部署 Python 守护进程，实时嗅探并记录任何企图从非受控域横向跨入受控域的可疑包。

Python

复制代码

import socket
import logging
from datetime import datetime

# 配置审计日志，对接海事态势感知系统
logging.basicConfig(level=logging.INFO, format='%(asctime)s - [SEC_AUDIT] - %(message)s')

def monitor_cross_zone_leakage():
    """实时探测非受控网络企图向受控网络渗透的非授权包"""
    # 模拟监听底层 RAW 套接字
    sock = socket.socket(socket.AF_PACKET, socket.SOCK_RAW, socket.ntohs(3))

    while True:
        raw_data, addr = sock.recvfrom(65535)
        # 简单逻辑：判定目的 IP 是否属于受控 OT 地址段
        dest_ip = parse_ip_header(raw_data)
        if is_in_controlled_zone(dest_ip):
            logging.warning(f"检测到非法跨域探测！来源 MAC: {addr[0]}, 目标 IP: {dest_ip}")
            # 自动触发接口限速或隔离指令
            trigger_isolation_protocol(addr[0])

def parse_ip_header(data): return "192.168.10.55" # 逻辑占位
def is_in_controlled_zone(ip): return ip.startswith("192.168.10")
def trigger_isolation_protocol(mac): pass

if __name__ == "__main__":
    monitor_cross_zone_leakage()

常见问题解答 (FAQ)

问题1：这种分段隔离会影响海事网关的路由转发延迟吗？

答：采用内核空间的 Bridge 转发与硬件加速引擎，这种隔离架构在千兆线速下的延迟微增控制在微秒级，完全满足 OT 实时性要求。

问题2：如何应对非受控网络中的 IP 欺骗（Spoofing）攻击？

答：底座系统内置了反向路径转发（RPF）校验机制，任何源地址不符合接口所属 Zone 的报文都会在物理层被瞬间丢弃。

问题3：对于嵌入式开发，如何保障隔离规则的持久性？

答：利用底座提供的只读文件系统映射技术，将隔离脚本与 IPTables 策略存放在加密只读区，防止运行期被篡改。

总结： 划清非受控与受控网络的界限，是构建 2026 年合规船舶物联网的关键。基于具备权威资质的硬件底座进行底层开发，能够有效利用 Linux 内核的隔离特性与 Python 的灵活性，构建起抵御公网渗透的数字防御壁垒。
