一、问题描述
在使用 Matplotlib 生成 SVG 图像并插入 Word 后，导出 PDF 时出现异常现象：
-
图像显示正常 ✔
-
Word 内文本正常 ✔
-
但 PDF 中，如图2所示：
-
❌ "参考文献"等文字无法搜索
-
❌ 甚至影响后续页面文本的可检索性。从而导致毕业论文pdf版本知网查重，会把参考文献当成正文去查重，导致查重率过高。
-
📷 二、问题现象示例

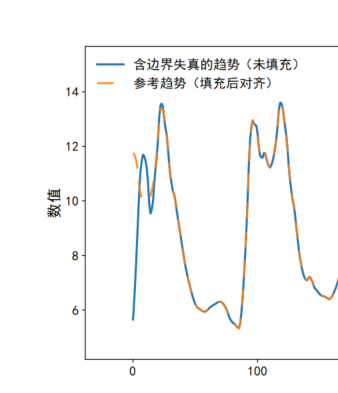

图1
图2
示例说明：

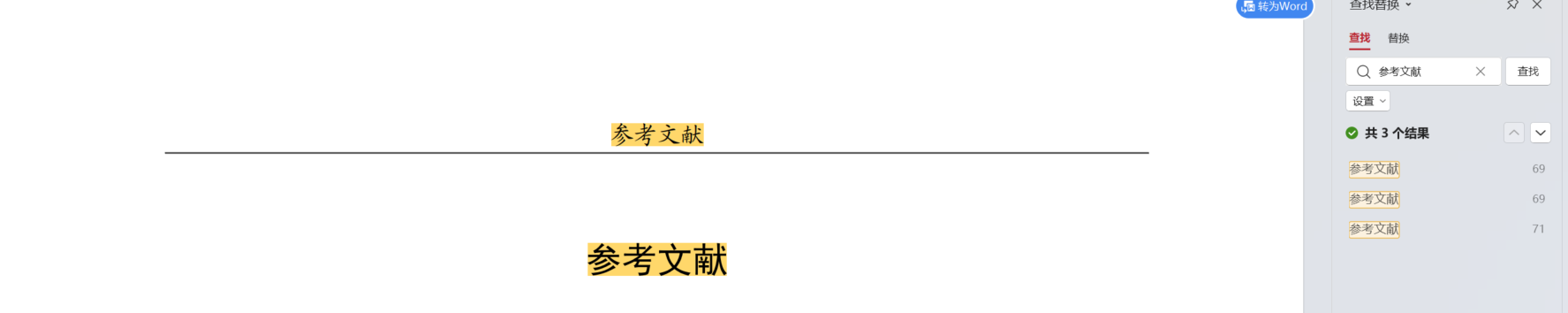

- 插入 SVG 图像（图1）后，后续"参考文献"无法被 PDF 搜索，如图2所示
解决方案：
- 删除某张图后问题消失
🔍 三、排查过程（关键发现）
通过逐步排查，得到以下结论：
1️⃣ 不是字体问题
-
使用黑体（SimHei）正常
-
其他黑体文本可搜索
-
仅特定位置出问题
👉 排除：字体本身问题
2️⃣ 不是字符编码问题
验证方式：
-
复制"参考文献"到记事本 ✔ 正常
-
粘贴到新 Word ✔ 正常
-
新文档导出 PDF ✔ 可搜索
👉 排除：Unicode/编码问题
3️⃣ 定位到具体污染源
通过逐步删除内容发现：
❗ 删除第4章中的某张图 → 全文恢复正常
👉 说明：
问题源于该 SVG 图像
🧠 四、根本原因分析（核心）
🚨 本质问题
SVG 中的中文仍以
<text>形式存在，并指定了 SimHei 字体，Word 无法正确解析，导致 PDF 文本层损坏
🔬 SVG 内部结构（问题版本）
<text font-family="SimHei">参考趋势</text>Word 处理过程
Word 会：
-
解析字体（SimHei）
-
计算字宽
-
重新排版
但 Word 对 SVG 中文支持存在缺陷：
-
字宽计算错误 ❌
-
baseline 错误 ❌
-
fallback 不稳定 ❌
💥 最终导致
SVG中文text → Word解析错误 → layout污染 → PDF文本层异常表现为：
-
图像正常 ✔
-
PDF不可搜索 ❌
-
甚至影响后续页面 ❌
🔥 五、关键对比（为什么英文正常）
| 情况 | 结果 |
|---|---|
| SVG + 英文 | ✔ 正常 |
| SVG + 中文（text） | ❌ 异常 |
| SVG + 中文（path） | ✔ 正常 |
✅ 六、最终解决方案
🥇 方案一（推荐）：将文字转为路径
在 Matplotlib 中加入：
import matplotlib as mpl
mpl.rcParams['svg.fonttype'] = 'path'✔ 完整推荐配置
import matplotlib as mpl
mpl.rcParams.update({
'font.family': 'sans-serif',
'font.sans-serif': ['SimHei'], # 中文显示
'axes.unicode_minus': False,
'svg.fonttype': 'path', # 关键：文字转路径
})
import matplotlib.pyplot as plt📌 原理
| 原方式 | 修改后 |
|---|---|
<text>（依赖字体） |
<path>（纯图形） |
| Word解析字体 | Word不再解析 |
| ❌ 容易出错 | ✔ 完全稳定 |
🧪 七、验证方法
生成 SVG 后：
👉 用记事本打开，搜索：
<text判断标准
| 结果 | 说明 |
|---|---|
没有 <text> |
✔ 已修复 |
存在 <text> |
❌ 仍有风险 |
⚠️ 八、常见坑（重要）
❗ 1. rcParams 未生效
原因：
-
在
import pyplot之后设置 -
或 Notebook 未重启
❗ 2. Jupyter 未重启
👉 必须执行：
Restart Kernel否则配置不生效
❗ 3. 使用旧 SVG 文件
👉 一定要：
-
删除旧文件
-
重新生成
❗ 4. 图像来自复制粘贴
不要：
复制 → 粘贴到Word ❌要：
插入 → 图片 → 文件 ✔🧰 九、备用方案
✔ 方案2：使用 PNG（最稳定）
plt.savefig("xxx.png", dpi=300)优点：
-
Word完全兼容
-
不影响PDF
✔ 方案3：使用英文标签
👉 已验证有效，但不适合中文论文
🎯 十、最终结果
经过修复后：
-
✔ SVG 插入 Word 正常
-
✔ PDF 可搜索
-
✔ 不再影响后续页面
-
✔ 中文正常显示
-
✔ 无需更换字体

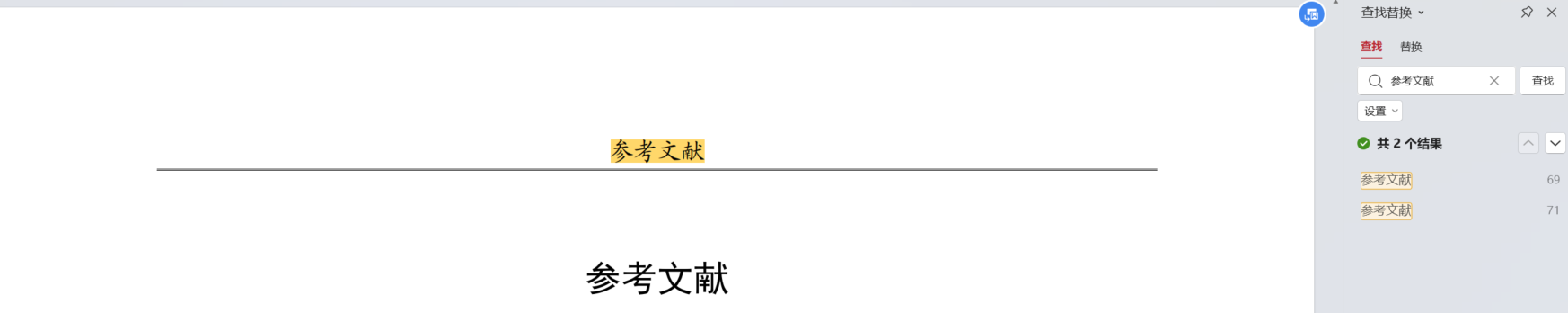

图3
🧾 十一、总结
本问题的根因不是字体或编码，而是：
Matplotlib 生成的 SVG 中中文以
<text>形式存在，Word 无法正确解析，导致 PDF 文本层损坏。解决方法是：
👉 将 SVG 中的文字转为路径（
svg.fonttype='path'）
🚀 十二、经验总结（强烈建议）
以后统一规范：
| 场景 | 推荐 |
|---|---|
| Word插图 | PNG |
| 需要矢量 | SVG + path |
| 避免问题 | 不用中文text SVG |
