基于博途Advanced中符号IO域实现画面切换

⒈目标

通过博途Advanced中符号IO域实现画面切换来简化触控一体机功能按钮的占用空间,使得触控一体机画面更加简单紧凑。

⒉软件

西门子博途软件:TIA Portal V19

⒊应用方法

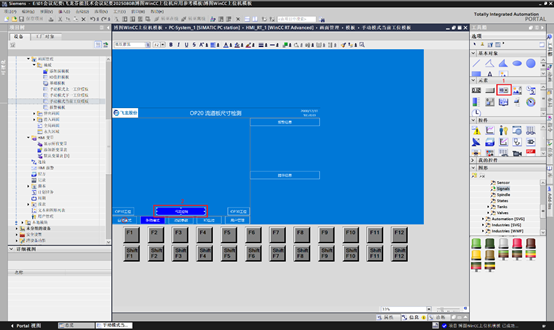

⑴组图博途Advanced WinCC画面,如下图将符号I/O域拖入画布:

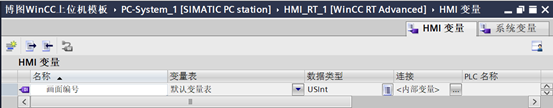

⑵创建画面变量"画面编号",数据类型为"USInt":

⑶在左侧"设备-HMI_RT_1WinCC RT Advanced-文本和图形列表"创建文本列表和文本列表条目(以"手动模式当前工位画面"为例):

注意:文本列表条目中,"未定义范围"的文本名称应与"值"的起始值保持一致,否则在画面来回切换后,新界面会出现功能名称和功能内容不一致的情况(即功能名称不变,但功能画面变为值起始的画面(本案例为13)对应的界面)。

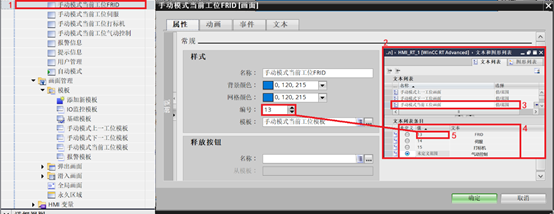

在文本列表添加名称"手动模式当前工位画面",选择该名称,在其下方"文本列表条目"下填入对应"值"和"文本",如下图值"13"为"手动模式当前工位FRID"画面。

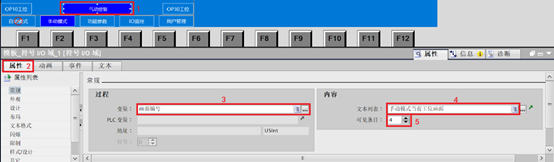

⑷在步骤⑴下的组图画面,右键拖入的符号I/O域,选择"属性",弹出如下图界面,选择"属性":

变量选择"画面编号",文本列表选择"手动模式当前画面",可见条目设置"4"(可根据需求填写,通常写入"手动模式当前画面"可以全部显示的跳转画面的数量)。

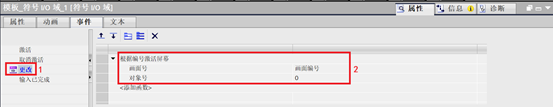

选择"事件":

"根据编号激活屏幕",画面号为步骤⑵创建的"画面编号"变量,"对象号"默认为"0"。

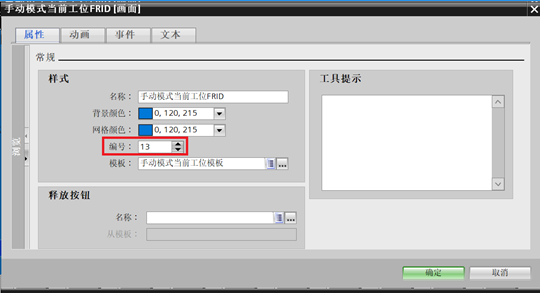

⑸定义画面驱动事件,以"手动模式当前工位FRID"为例,首先查看该画面编号,如下图右键"手动模式当前工位FRID"选择属性,在下图点击"属性":

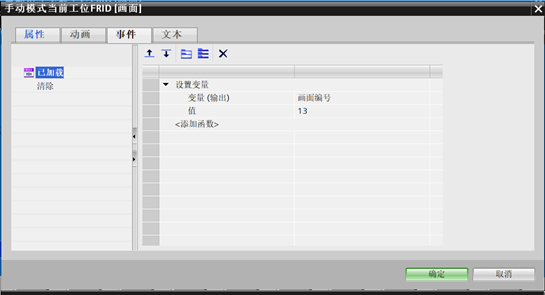

查看完上述信息,点击"事件",在"已加载"下,选择"设置变量",变量(输出)选择"画面编号",值为上图所示"编号"中的数值,即"13"。

完成以上设置即可进行画面跳转模拟。
