一、背景与挑战
| 背景：
在汽车诊断领域，随着行业不断发展与技术进步，数据交换与标准化已成为核心问题。主机厂与零部件供应商之间的合作日益紧密，但数据格式不统一、开发规范缺失以及多样化需求的存在，为行业的良好协作带来了诸多挑战。
| 挑战：
1. 数据不统一
主机厂与零部件厂之间使用的数据格式可能存在差异，主机厂多使用ODX，而零部件厂则倾向于CDD。这种不一致性不仅增加了开发成本，还延长了项目周期，影响整体效率。
2. 逆向开发问题
部分主机厂因缺乏自身的诊断规范，依赖零件厂提供的数据进行逆向开发。这种方式虽然短期内能够满足需求，但从长远来看，不利于技术创新和自主知识产权的积累，且不符合行业发展方向。
3. 数据多样化挑战
不同客户和项目可能使用不同的数据格式，这就意味着工程师往往要频繁切换对应工具。因此，需要实现工具对数据格式的统一处理，以降低数据格式转换的复杂性，提升开发灵活性。
二、诊断数据介绍
CDD、ODX以及ARXML是三种常见的诊断数据库格式，均可描述诊断数据库信息。然而，在实际使用中，通常不会仅依赖其中一种格式。为了满足不同功能和场景的需要，它们三者之间可能需要借助数据转换，从而实现不同阶段和工具之间的数据流动与交互。此外，这三种格式在标准化组织、应用场景、数据结构以及工具链支持这几个方面，往往存在核心差异。

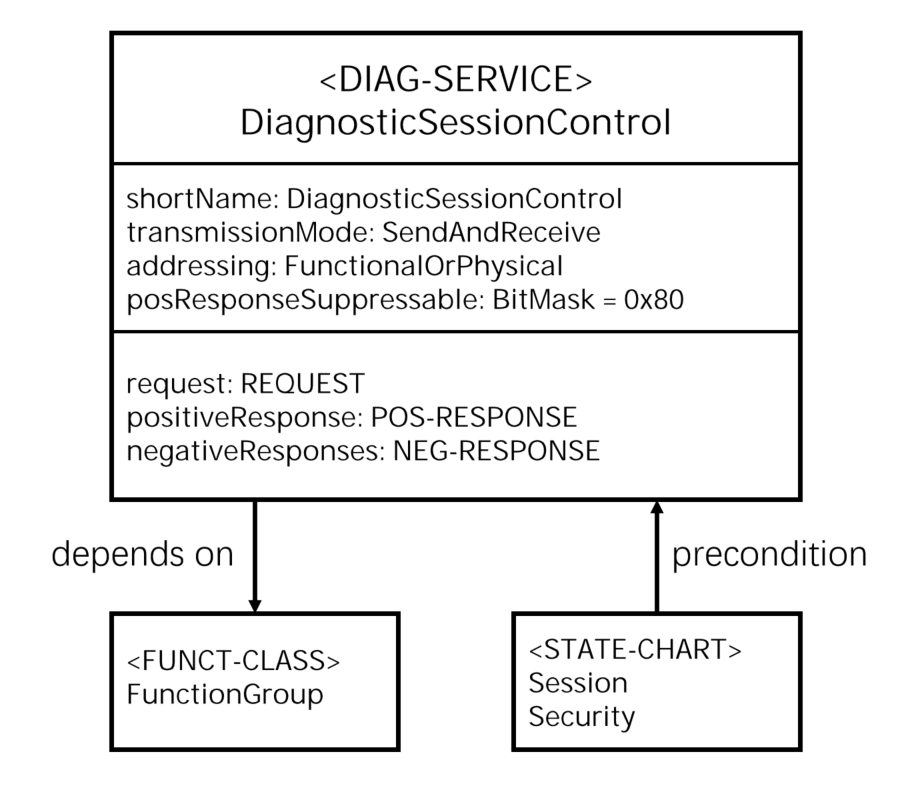

（图1 诊断层级要素UML结构示例-DiagnosticSessionControl）
| 定义描述：
1. ODX（Open Diagnostic Data Exchange）
• ISO标准（ISO 22901-1），基于XML的开放诊断数据交换格式；
• 用于描述诊断参数、通信协议、故障码（DTC）、DID等信息；
• 支持跨厂商跨工具链兼容，广泛应用于诊断工具与ECU交互。
2. CDD（CANdela Diagnostic Description）
• 德国Vector公司专有数据格式，非开放标准，主要应用于其工具链（CANoe、CANdela Studio等）；
• 描述诊断服务、信号映射、通信参数等，支持诊断需求定义、测试用例生成以及自动化测试；
• 数据完整性较为集中，侧重于单个ECU诊断。
3. ARXML（AUTOSAR XML）
• AUTOSAR标准的核心数据格式，用于描述汽车软件架构、ECU配置、通信矩阵及部分诊断模块；
• 支持系统级设计，涵盖软件组件集成、硬件资源分配及诊断配置；
• 拓展性强，模块化设计，支持多领域拓展。
| 数据结构差异：
1. CDD与ODX均用于描述诊断数据，但两者侧重不同
ODX是面向整车系统的诊断数据格式，需要整合多个零部件的信息，并包含更为复杂的逻辑关系，更加通用；而CDD更加关注于单个零部件的诊断需求，包含局部信息，适配特定工具。
2. 语义映射问题
由于命名规则、单位定义和数据组织方式的不同，在将数据从一种格式转换为另一种格式时，可能会出现语义映射问题。这些问题通常需要人工干预或通过复杂的自动化规则来解决。
3. 数据一致性和完整性
ODX中需要描述单个ECU与整车级别的约束条件，而这些关系在CDD中并未体现，这可能导致数据转换过程中的一致性和完整性问题。
4. 版本兼容性
CDD和ODX都有各自的版本规范，例如旧版的CDD文件中可能不支持某些新版ODX所需的特性，这就要求在数据转换时进行适配和升级处理。
5. ARXML
ARXML是汽车系统的"全局描述格式"，多用于系统设计、软件架构集成等，诊断信息只是其整体数据模型的一部分，因此在实际使用中，ARXML往往需要与其他模块结合才能充分发挥作用。
三、方案介绍
| 方案概述：
风丘科技自主研发的VisualODX诊断设计工具，是一种专为汽车行业量身打造的有效解决方案。它支持诊断数据库编辑与Excel表格转换相结合，能够一键生成多种行业标准文件格式，包括ODX/PDX/CDD/DEXT/ARXML文件等，省去了繁琐的人工建库步骤，从而有效解决了零部件厂与主机厂数据不统一的问题。
| 方案介绍：
VisualODX V5核心功能：
1. 完整的数据编辑功能
不仅支持数据导入，还提供了完整编辑器。
2. 数据格式兼容性
兼容多种行业诊断文件格式（ODX/CDD/DEXT/ARXML）以及OEM私有格式。
3. 支持ODX/CDD互转
通过一张表格即可实现ODX与CDD文件的生成，无需切换工具；支持导入CDD后补充缺失参数，生成完整的ODX/PDX文件。
| 方 案优势：
1. 行业标准支持
VisualODX诊断设计工具能够一键生成多种行业标准文件格式（如ODX/PDX/CDD/DEXT/ARXML等），兼容市面上主流的生产、测试、售后等工具链软件，确保了数据在不同企业和系统之间的兼容性，有效解决了零部件厂与主机厂之间数据不统一的问题。
2. 智能自动化
工具结合诊断数据库编辑与Excel表格转换功能，支持数据创建、编辑和导出全流程，大幅减少了人工建库的工作量。通过自动化处理，大大提升了数据处理的效率和准确性，同时降低了人为错误的风险。
3. 检查机制
软件自带Check一致性检查功能，结合ODX语法规范和ASAM标准进行双重校验，有效避免人工错误，确保数据准确性。
4. 平台化支持
软件支持平台化，可进行多部门协作，实现降本增效。
5. 海量数据处理
支持单个以及整车控制器诊断数据的导入导出，Excel表格数量无限制。
四、软件功能介绍
**目前，风丘科技已正式发布VisualODX V5版本。**该版本包含专家模式和快速模式，用户可通过一键切换功能......
