一、行业痛点

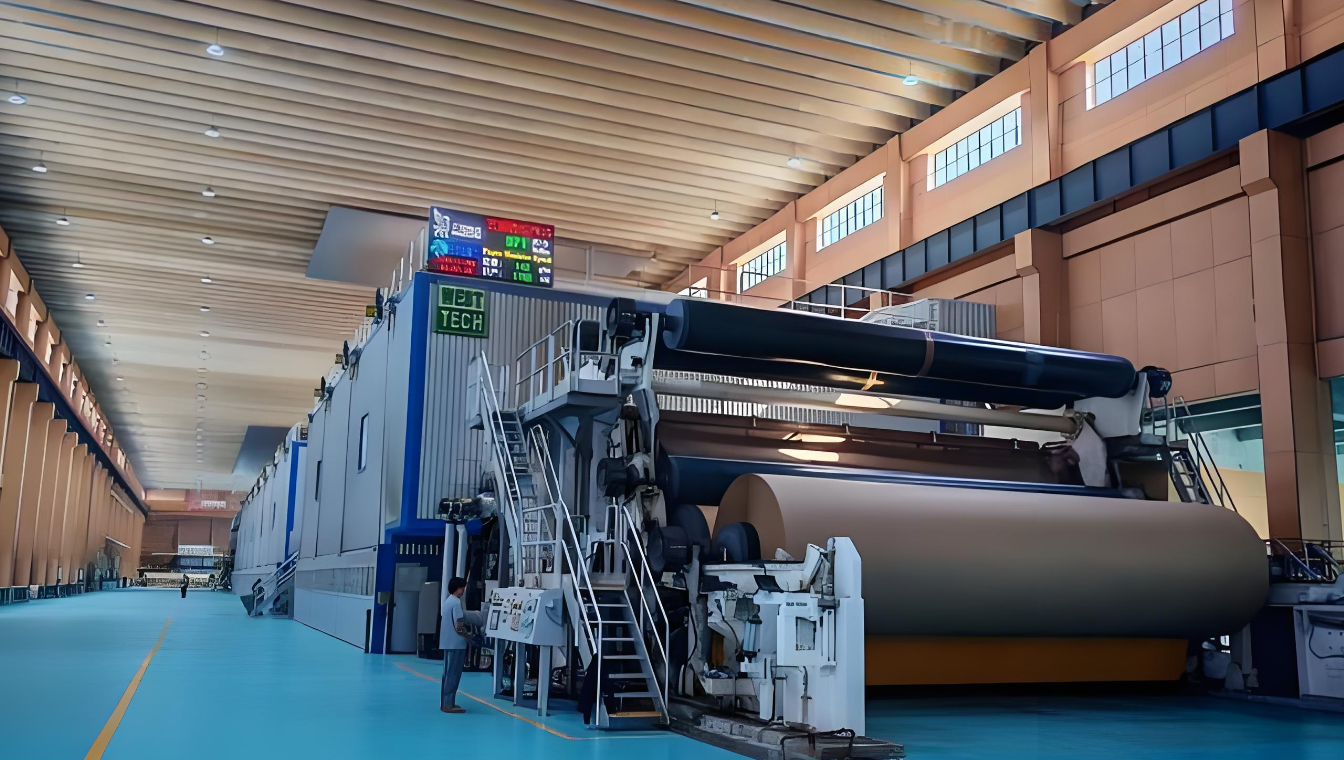

华中某大型造纸企业的生活用纸生产基地，拥有 12 条高速生活用纸造纸生产线，核心控制采用 20 套西门子 S7-400 PLC。产线建设初期以 MPI/DP 总线为核心通讯方式，随着生活用纸高端化、定制化生产需求提升，原有通讯体系的弊端成为智能化改造的核心阻碍：
- 西门子 S7-400 PLC 无原生以太网口，无法与新引入的 S7-1500 PLC 实现协同控制，也无法直接接入工厂造纸专用 MES 系统，纸页定量、水分含量、车速等核心工艺数据和烘缸、网部等设备运行状态无法实现数字化上传与分析
二、解决方案

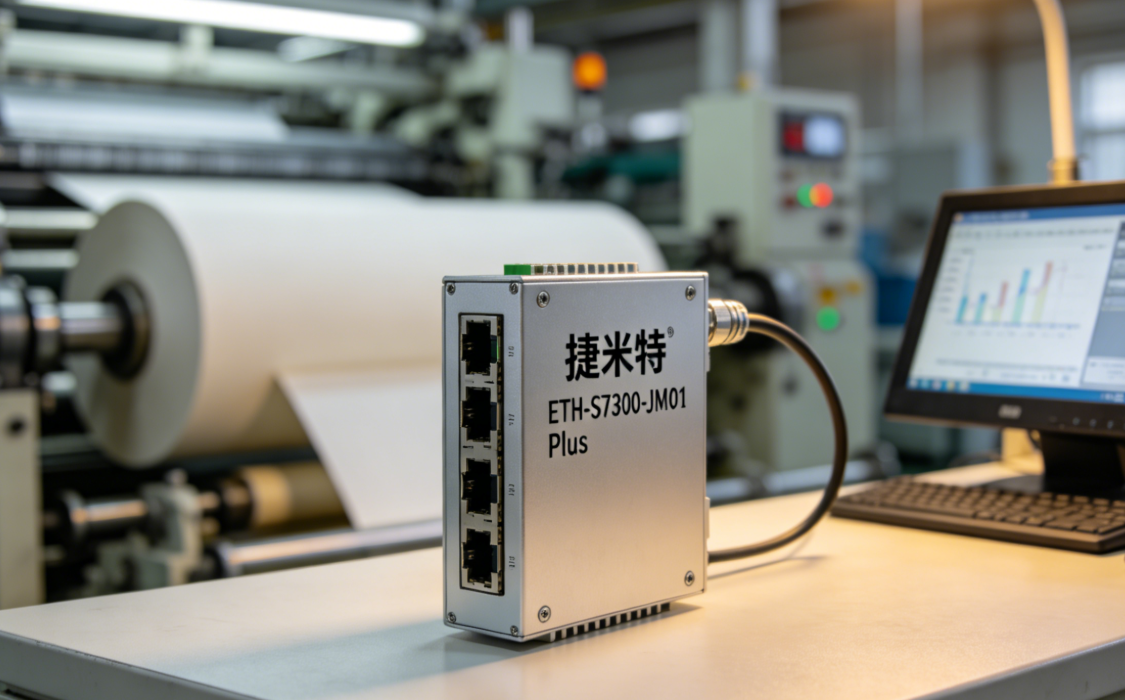

采用捷米特 ETH-S7300-JM01 Plus 以太网通讯模块，该模块专为西门子 S7-300/400 PLC 量身打造，机身尺寸仅 71mm×25mm×96mm，可直接插接在 S7-400 CPU 或 DP 口的 9 针母口，无需外接电源，不占用机架槽位，完美适配造纸车间高温、高湿、多粉尘的安装环境和紧凑的设备布局。其核心优势为生活用纸造纸生产线定制化解决通讯难题：
-
串口转以太网：将 S7-400 PLC 的 MPI/DP 信号透明转换为标准 TCP/IP 协议，实现与以太网设备的无缝对接，打通老旧 PLC 与新系统的通讯壁垒，适配造纸线高速生产的数据传输需求；
-
9 针母口扩展：可同时连接多台西门子触摸屏（KTP 系列、TP 系列等），支持多主站并行通讯，满足造纸线制浆、抄纸、复卷多工序的同步监控需求；
-
多协议兼容：完美支持 S7 原生通信、Modbus TCP、OPC UA 数据模型，适配造纸车间 MES、SCADA 等多系统的数据交互要求，兼容造纸行业工控系统协议标准；
-
即插即用免编程：无需修改 S7-400 原有 PLC 控制程序，保持原有 MPI 地址与波特率，造纸产线的车速调节、烘缸温控等工艺逻辑无需重新调试，大幅降低改造技术门槛；
-
高速低延迟：10/100M 自适应以太网速率，端到端数据传输延迟 < 5ms，匹配生活用纸造纸线 1200m/min 的高速生产节拍；
-
工业级防护：搭载磁耦隔离 + TVS 管防护设计，通过现场 2kV 群脉冲测试零丢包，适应造纸车间高湿、多粉尘、强电磁干扰的恶劣工业环境。
三、系统架构与设备清单
- 现场层

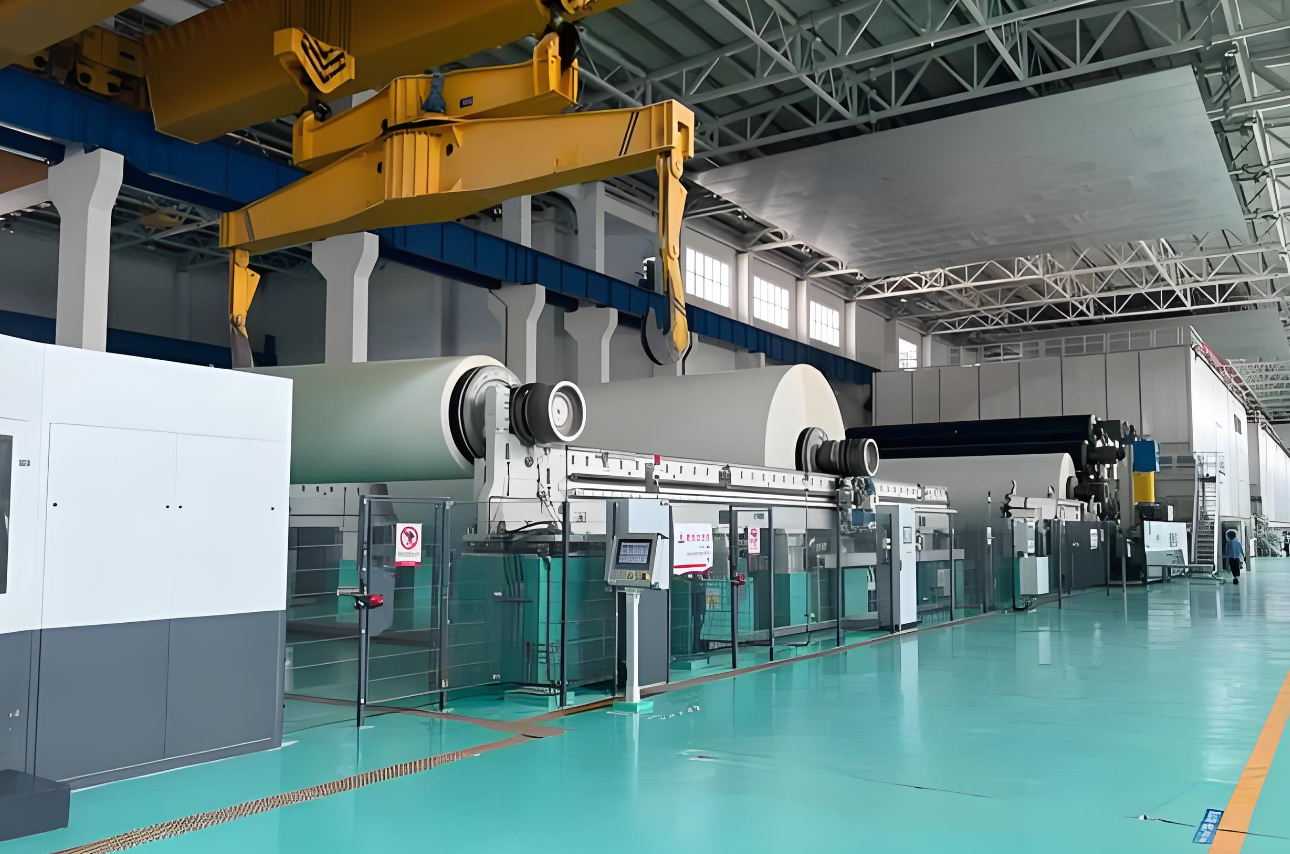

· 造纸产线：生活用纸制浆、抄纸、复卷、分切自动化生产线 12 条
· 主控制器：西门子 S7-400 CPU 414-2DP 20 套
· 模拟量模块：西门子 6ES7431-7QH00-0AB0 40 块（采集纸页定量、水分、烘缸温度、施胶量等工艺参数）
· 通讯模块：捷米特 ETH-S7300-JM01 Plus 以太网通讯模块 20 只
· 触摸屏：西门子 KTP900 Basic 36 台（保留原有 MPI 口，无需更换，直接复用）
- 控制层
· 辅控 PLC：西门子 S7-1500 CPU 1513-1PN 6 套，负责造纸线网部张力、烘缸温度、复卷机转速的联动协调及工艺精准控制
- 信息层
· 上位机：研华工业服务器 3 台
· SCADA 系统：WinCC7.5 SP2+KepwareV6.9
· MES 系统：造纸行业专用 MES（基于 Java+Oracle 架构，实现工艺追溯、质量管控、设备管理、能耗统计）
- 网络设备
· 工业交换机：赫思曼 RS20-1600M4M4SDAP 5 台，组建千兆环网，RSTP<50ms 快速自愈，保障造纸车间 24 小时连续生产的通讯不间断
四、实施步骤
Step1 硬件安装

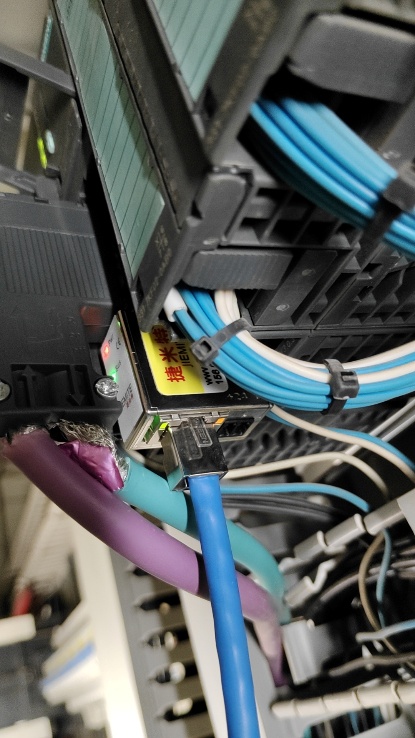

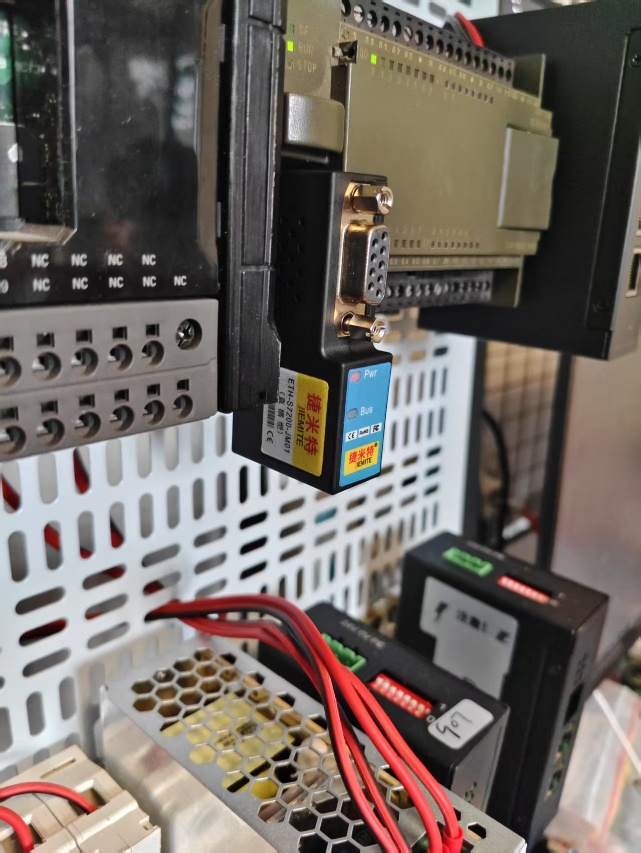

造纸产线单台改造停机时间仅 3min，最大限度减少生产损失和原料损耗：拔下 S7-400 PLC 原 9 针总线插头→插入 ETH-S7300-JM01 Plus以太网通讯模块→将原插头插接至模块扩展母口→用 CAT5e 工业屏蔽网线将模块 RJ45 口接入车间千兆工业交换机。西门子 KTP900 触摸屏仍连接至模块扩展母口，MPI 地址保持原有设定，无地址冲突，直接复用原有监控组态。
Step2 参数配置
通过捷米特 NetDeviceV2.1.6 专用配置软件，自动扫描车间 20 个以太网模块，进行批量参数设置：
· 模块 IP：192.168.35.100-119/24（与 S7-1500 PLC 处于同一网段，适配造纸车间网络规划）；
· S7-1500 侧：在 TIA Portal V18 中为每台 S7-400 PLC 建立专属 "S7 连接"，伙伴 IP 指向对应以太网模块；
· 西门子触摸屏侧：在 WinCC Flexible 中将驱动更换为 "SIEMENS Ethernet (ISO-on-TCP)"，仅需填入对应模块 IP 地址，原有变量表、造纸工艺画面、设备报警组态无需任何修改，直接上线使用。
五、经验与展望
本次生活用纸造纸生产线的智能化升级项目充分验证，造纸行业的老旧 PLC 控制设备并非智能化改造的 "绊脚石"，通过适配的工业通讯模块，可实现老旧设备的低成本、高效率以太网升级，既最大化保护企业既有设备投资，又能快速融入工厂数字化体系。
（其他内容配置过程及其他相关咨询可联系杨工。）
