OLED点阵显示原理与IIC通信详解

OLED = 有机发光二极管 你可以理解成：屏幕上有无数个 tiny 小灯，每个小灯可以单独亮 / 灭

• 亮 = 发光
• 灭 = 黑色
• 控制哪些亮、哪些灭 → 就显示出文字、图案

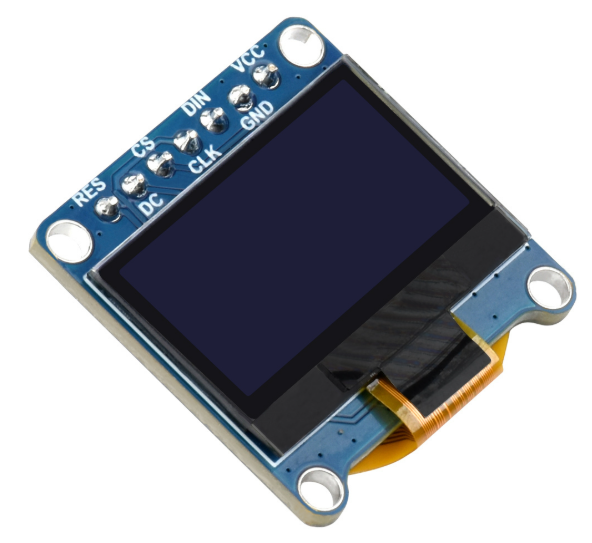

• 很小一块屏
• 黑底、蓝字 / 白字 / 黄字
• 分辨率一般是 128×64
  • 横向 128 个点
  • 纵向 64 个点
  • 一共 8192 个小灯

OLED 屏幕就是一个点阵：

点 点 点 点 ...... 128个
点 点 点 点 ......
点 点 点 点 ......
......
64行

• 你告诉单片机：
  • 第 3 行第 5 列 → 亮
  • 第 3 行第 6 列 → 灭
  • ......
• 无数个点组合 → 就变成字、图、数字

这就叫：点阵显示原理

OLED 0.96 常用 IIC 通信只用到 4 根线：

1. VCC ------ 供电
2. GND ------ 接地
3. SDA ------ 数据（发 0 和 1）
4. SCL ------ 时钟（同步节奏）

这就是：串行通信（只用两根线传数据）

LCD1602 对比

	LCD1602	OLED 0.96
显示方式	字符型（固定字母）	点阵型（任意显示）
能不能显示汉字	不能	能
接线	很多线	4 根线
清晰度	一般	很高
功耗	较高	很低
视角	差	超好

---

IIC 通信原理（只看 SDA、SCL 高低电平）

IIC 只需要 2 根线：

• SCL ：时钟线 → 负责打节拍
• SDA ：数据线 → 负责发 0 和 1

1. 先记住 4 种电平状态

高电平 = 1 = 没电

• 低电平 = 0 = 拉低

2. IIC 最核心规则（小白必背）

只有 SCL 是低电平时，SDA 才能变。 SCL 是高电平时，SDA 不能变，这时候代表 "读数据"。

---

3. 完整电平变化流程

① 起始信号（开始通信）

• SCL 高
• SDA 高 → 低

单片机说："喂！OLED，我要发数据了！"

---

② 发 1 个 bit（0 或 1）

1. SCL 拉低
2. SDA 变成 0 或 1
3. SCL 拉高 → OLED 在这一刻读取 SDA 的值
4. SCL 拉低

重复 8 次 = 发 1 个字节。

---

③ 停止信号（结束通信）

• SCL 高
• SDA 低 → 高

意思："发完了，拜拜！"

---

🔥 IIC 小白终极总结

• SCL = 打拍子
• SDA = 说 0 或 1
• 拍子低 → 改说啥
• 拍子高 → 对方听
• 开头：SDA 从高变低
• 结尾：SDA 从低变高

---

显示一个字的完整步骤

1. 单片机通过 IIC 给 OLED 发命令 ：
   • 我要在第几行、第几列写
2. 单片机把字模数据（一堆 0 和 1）通过 IIC 发给 OLED
3. OLED 收到数据，对应位置点亮 / 熄灭
4. 字就显示出来了

---

OLED 如何显示：超声波距离、舵机角度

1. 显示超声波距离

你代码里有：

distance_cm;  // 比如 15cm

1. 单片机拿到数字 15

2. 把 1 和 5 变成字模

3. 通过 IIC 发给 OLED

4. OLED 显示：

   距离：15 cm

---

2. 显示舵机角度

zhuanjiao = 15;  // 90度

1. 把 zhuanjiao 换算成角度

2. 转成字符串：90

3. 发给 OLED

4. 显示：

   角度：90°

---

最终效果（你能看到的）

OLED 上会显示：

距离：18 cm
角度：90°
状态：前进
