一、背景与概述
1.1 背景
GJB151C-2024《军用设备和分系统电磁发射和敏感度要求与测量》于2025年1月7日由中央军委装备发展部正式颁布，2025年3月1日起实施，全面取代沿用12年的GJB151B-2013版本。此次修订旨在适应现代战场复杂电磁环境需求，提升军用装备在强干扰环境下的稳定性和可靠性。
CS112静电放电敏感度测试作为22项测试项目之一，在GJB151C-2024中进行了重大技术升级，主要体现在测试方法转型、系统检查强化、限值体系优化等方面。
1.2 概述
人体对物体或两个物体之间的静电有时会产生高达数千伏的电压，可能引起电气、电子设备的电路发生故障，甚至损坏。静电放电测试旨在要求的电平并使用 150pF电容通过 330Ω电阻及不超过5uH 电感的电路实施放电时，EUT 不应出现任何故障、性能降低或偏离规定的指标值，或超出单个设备和分系统规范中给出的指标允差。
二、核心差异汇总
2.1 测试方法根本性转变
GJB151B-2013 方法：偏向电压测量为主，测试配置和步骤依据国家标准GB/T 17626.2，针对A类设备和B类设备分别提出了空气放电和接触放电的限值。
GJB151C-2024 方法 ：由 " 偏向电压测量" 改为" 偏向电流测量"，显著提升测试准确性。这一转变使测试结果更贴近实际静电放电效应，因为静电放电对设备的损害主要通过放电电流实现，而非单纯电压值。
2.2 限值体系重大调整
|--------|----------------|---------------------------------------------------|
| 差异维度 | GJB151B-2013 | GJB151C-2024 |
| 设备分类 | 区分A类设备和B类设备 | 取消A/B 类设备分类，统一测试要求 |
| 空气放电限值 | 包含±6kV接触放电限值等级 | 取消±6kV接触放电限值等级 |
| 测试电压等级 | 相对简化的分级体系 | 细化为4 个标准等级：±2kV、±4kV、±8kV，涵盖接触放电和空气放电两种方式 |
2.3 适用平台范围扩展

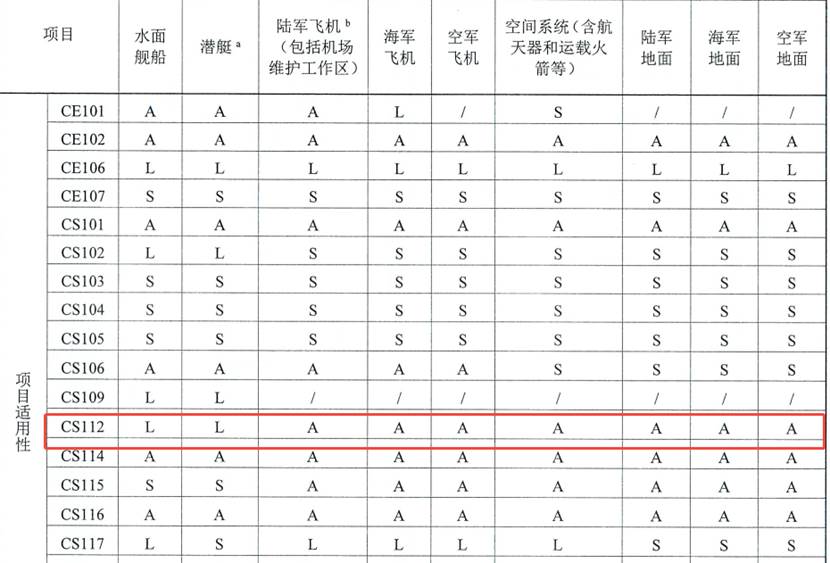

CS112测试项目的适用平台发生了重要调整：
- 飞机平台：适用性由S（订购方指定）调整为A（适用）
- 空间系统平台：适用性由L（有条件适用）调整为A（适用）
- 地面平台：适用性由L（有条件适用）调整为A（适用）
这一调整意味着CS112测试对更多类型军用装备成为强制性要求，反映了静电防护在现代军事装备中的重要性提升。
2.4 技术细节修正

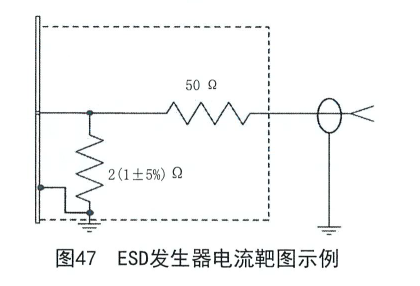

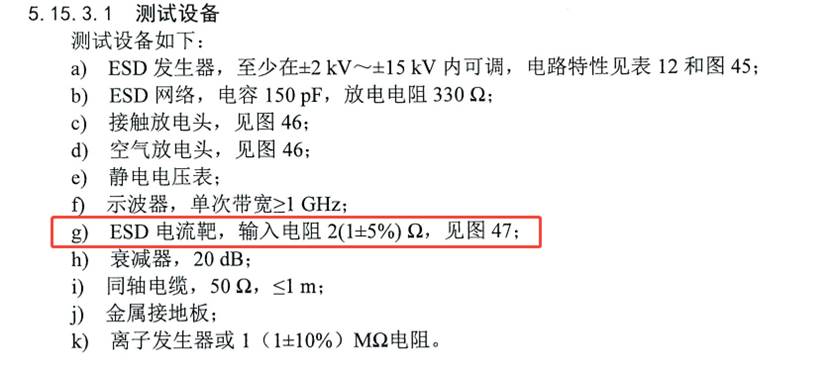

电流靶图示修正 ：GJB151C标准CS112项目"5.15.3.1 测试设备"条目中，ESD电流靶的图示进行了重要修正。原图示中可能存在的50Ω负载被确认为错误，正确图示显示中心导体与地之间有 25 个51Ω 电阻并联，为2.04Ω （即图中的2Ω+/-5% ）。在实际测试时，电流靶端接衰减器，再连接示波器。
17626.2示意图
三、校准方法详细介绍
3.1 新增测量系统检查要求
GJB151C-2024在CS112项目中新增了完整的测量系统检查体系，这是与GJB151B-2013最显著的区别之一。
测量系统检查需同时满足以下两项要求：

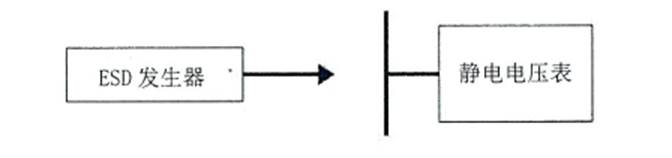

- ESD 发生器放电头电压检查：使用静电电压表验证放电头电压准确性

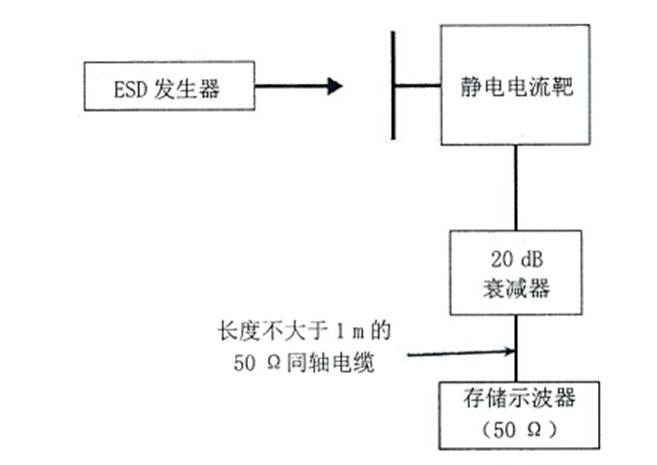

- ESD 发生器放电电流检查：使用静电电流靶验证放电电流波形和幅值
3.2 ESD 发生器规格与校验
GJB151C标准CS112项目详细规定了ESD发生器的技术要求：

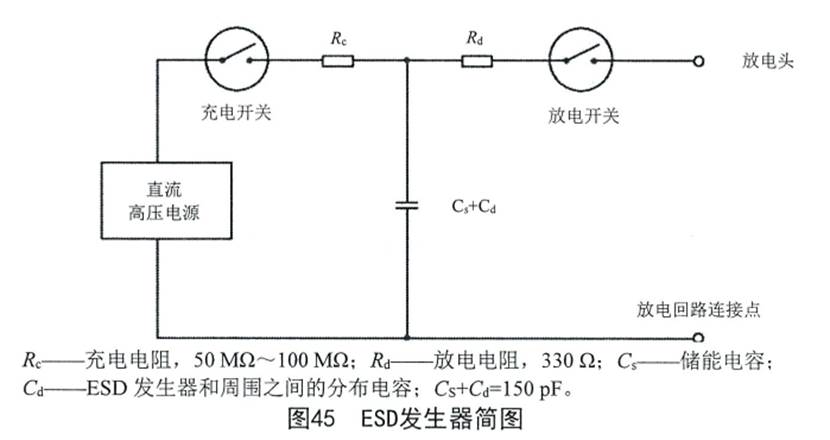

3.2.1 发生器组成要求
- 充电电阻Rc 、储能电容 Cs 、分布电容 Cd 、放电电阻 Rd
- 电压指示器 、充电开关 、放电开关
- 可更换的电极头（空气放电头和接触放电头）
- 放电回路电缆 、电源装置
3.2.2 波形参数校验

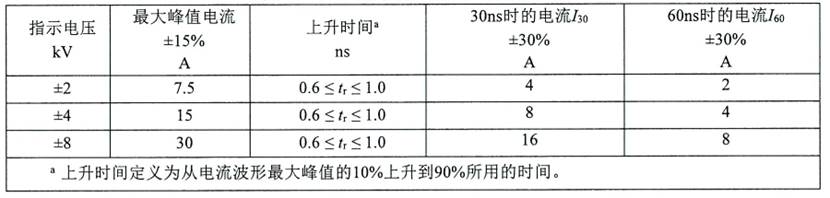

- ESD 模拟器接触放电电流参数

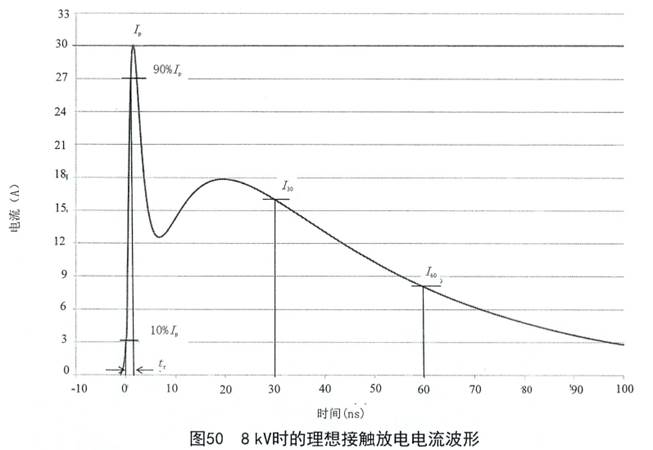

- 理想接触放电电流波形
3.3 具体校准步骤
步骤1 ：电压校准
- 使用经校准的静电电压表（或高压分压计）连接ESD发生器放电头
- 设置发生器输出标准电压值（如±2kV、±4kV、±8kV，±15kV）
- 记录电压表读数，计算误差值
- 调整发生器内部校准电位器，使误差在允许范围内-GJB151C是±10%
步骤2 ：电流波形校准

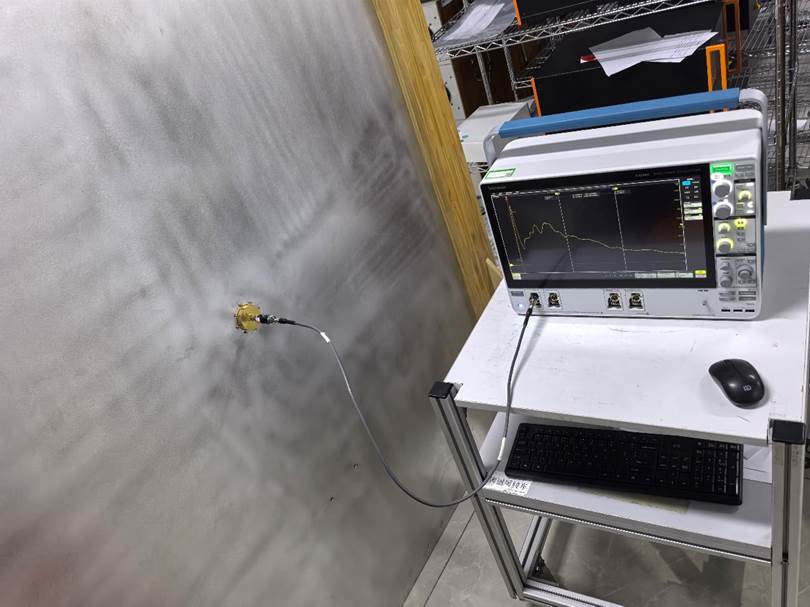

- 将ESD发生器电流靶正确安装在校准位置
- 连接高速示波器（带宽≥2GHz）到电流靶输出端（接衰减器）

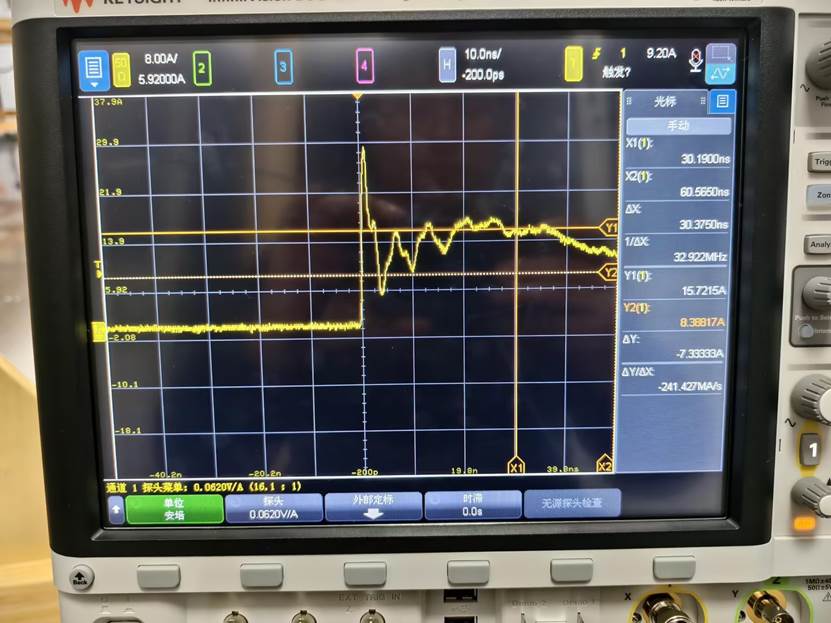

- 执行标准放电操作，记录电流波形
- 对比实测波形与标准波形参数：
上升时间（通常0.6-1ns）
峰值电流（与电压等级对应）
30ns时的电流值
60ns时的电流值
步骤3 ：系统测试
- 按照实际测试配置搭建完整系统
- 按照步骤1与步骤2验证整个测量链路的准确性和重复性
- 执行标准测试程序于负载
- 记录测试数据并生成测试报告
四、发生器指标介绍及测试常见问题

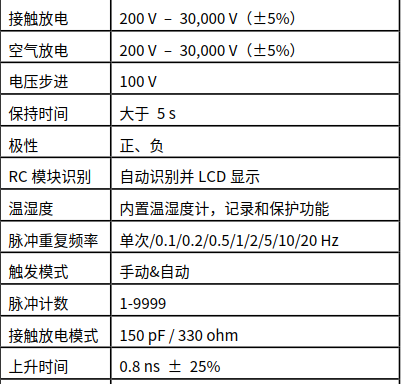

4.1 发生器指标

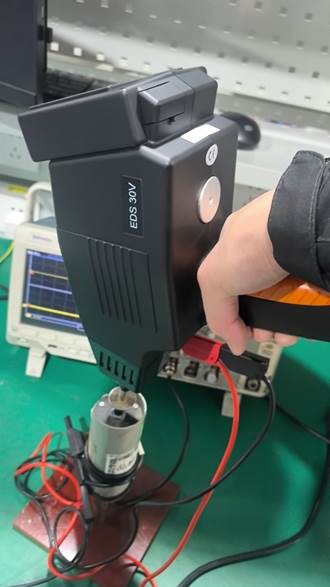

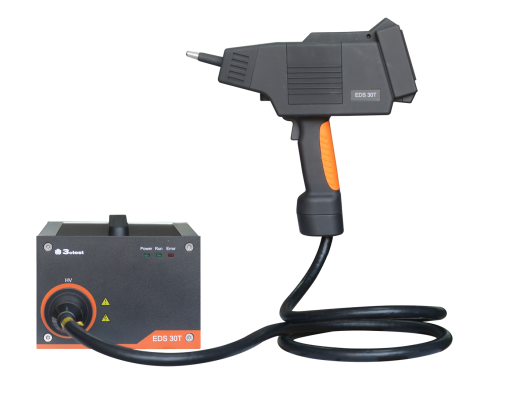

以EDS 30T静电放电模拟器作为示例

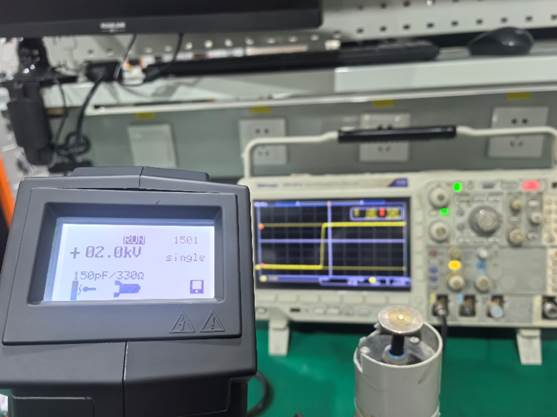

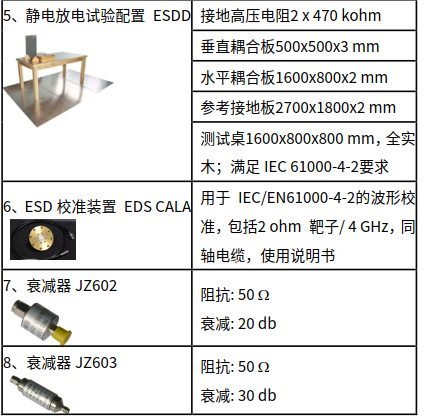

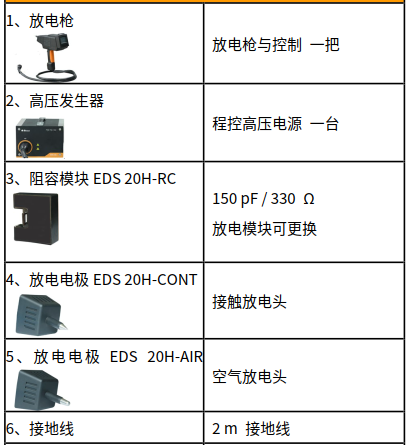

测试系统配置
4.2 常见问题与解决方案
问题1 ：电流靶测量误差
- 现象：不同实验室测试结果差异较大
- 原因分析：电流靶安装不规范，接地不良
- 解决方案 ：严格按照标准图示安装，确保中心导体与地之间阻值为2Ω+/-5%
问题2 ：测试重复性差
- 现象：同一设备多次测试结果不一致
- 原因分析：环境湿度变化影响放电特性
- 解决方案：严格控制测试环境湿度在30-60%范围内，每次测试前进行系统校验
五、标准实施与过渡期建议
5.1 过渡期安排
GJB151C-2024发布后通常设置1-2年过渡期。过渡期内，新研制设备需符合新标准，在役设备可逐步改造。
5.2 测试机构选择建议
优先选择具备以下资质的实验室：
- CMA（中国计量认证）资质
- CNAS（中国合格评定国家认可委员会）资质
- 通过军方认可的实验室（如中国电子技术标准化研究院）
5.3 人员培训要求
新版标准对测试人员提出了更高要求：
- 需接受专业EMC测试培训
- 掌握新校准方法和系统检查流程
- 理解限值体系变化和判定标准
六、总结
GJB151C-2024标准在CS112静电放电测试项目上的升级，体现了军用电磁兼容测试技术的进步和实战化需求的提升。主要创新点包括：
- 测试理念转变：从电压测量到电流测量，更贴近实际损伤机理
- 体系完整性提升：新增系统检查要求，确保测试准确性
- 适用性扩展：更多平台成为强制测试对象
- 技术细节完善：修正历史技术误区，如电流靶图示
随着电子战技术的快速发展，静电放电防护在军用装备中的重要性日益凸显。GJB151C-2024 CS112测试要求的实施，将推动我国军用电子设备ESD防护设计水平的整体提升，为装备在复杂电磁环境下的可靠运行提供有力保障。
