摘要
今日完整实践了CFD仿真从边界条件设置、求解监控到后处理分析的全流程，重点掌握了通过残差标准判定计算收敛性，以及将温度云图、矢量图等多结果整合进单一场景生成综合报告的方法。
Abstract
Today, I completed the full workflow of a CFD simulation, from setting boundary conditions and monitoring the solution process to performing post-processing analysis. The focus was on mastering the determination of calculation convergence through residual criteria, as well as methods for integrating multiple results---such as temperature contour plots and vector plots---into a single scene to generate comprehensive reports.
仿真流体Fluent：

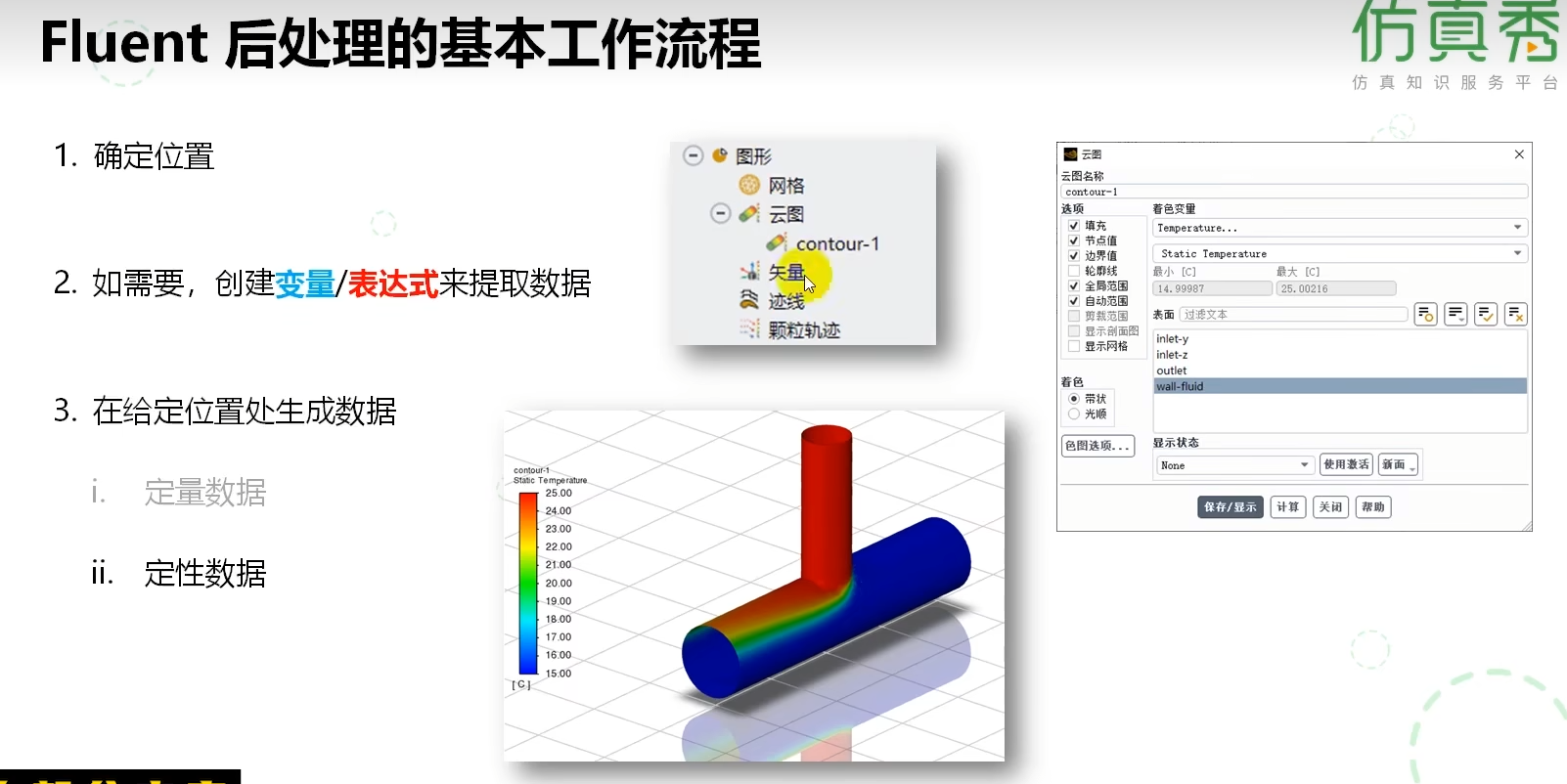

系统地展示了Fluent后处理的核心方法与操作路径，其核心是遵循一套清晰的"三步走"逻辑，将复杂的流场数据转化为直观、可分析的结果。

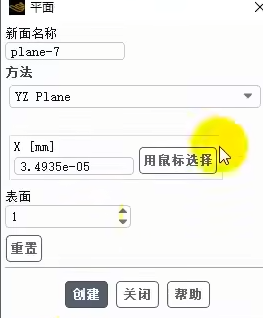

首先，一切分析始于确定位置，即明确在哪里查看数据，这可以通过选择已有的边界（如壁面、出口）或创建自定义的分析平面（如平行于YZ平面的截面）来实现。
随后，如果需要计算软件未直接提供的物理量，可以通过创建变量或表达式来灵活定义。

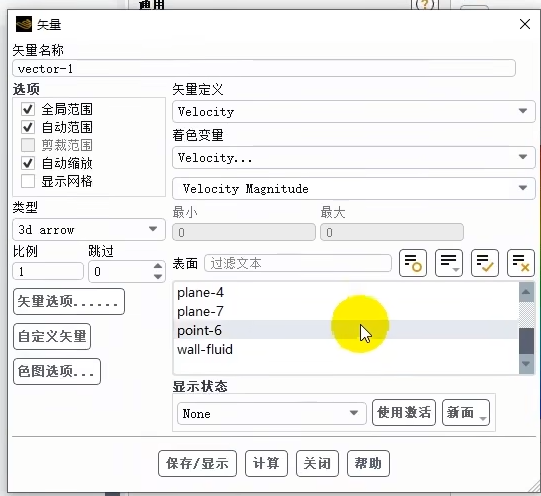

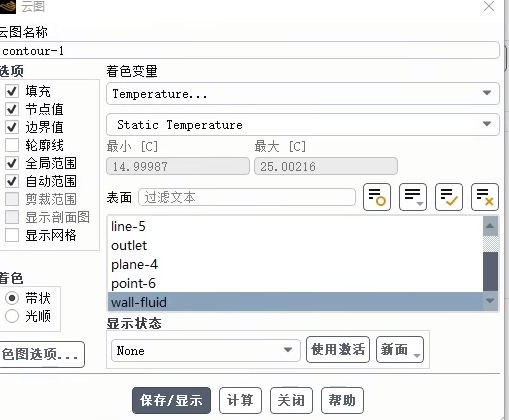

最后，在选定的位置上生成数据，这主要分为两类：定性数据用于直观展示流场结构，例如创建温度云图来观察分布，或绘制矢量图来展现流动方向和速度大小；定量数据则用于提取具体的数值结果，如某截面的平均温度或流量。

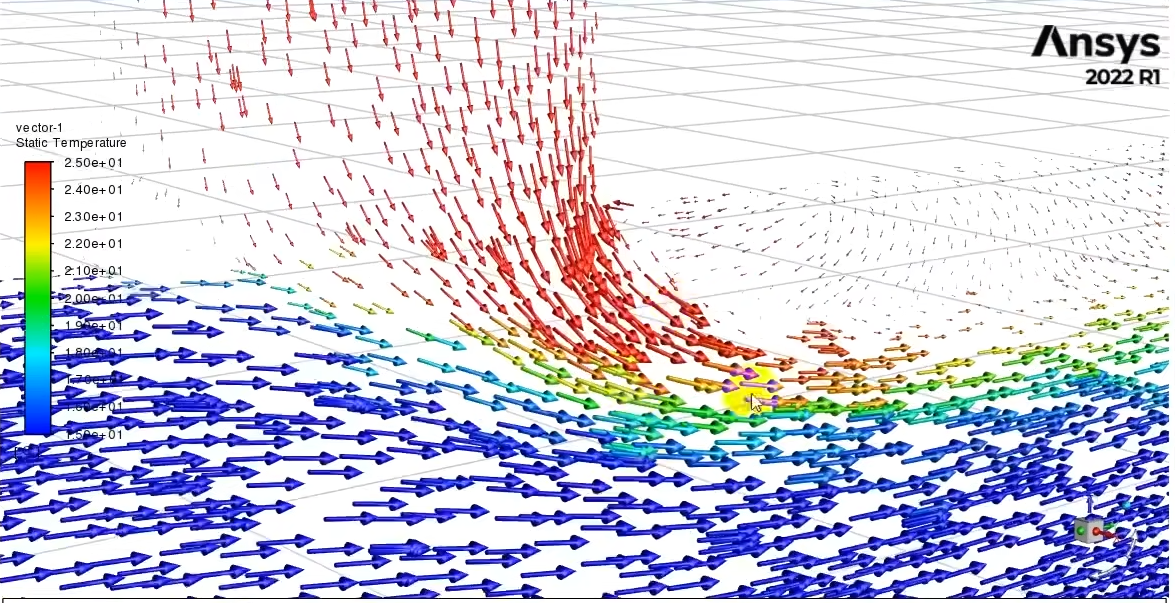

最终，所有这些设置可以生成综合的可视化图像，例如一张同时用箭头表示流动方向、并用颜色表示温度的矢量云图，从而高效地完成从数据到洞察的分析闭环。
设置界面

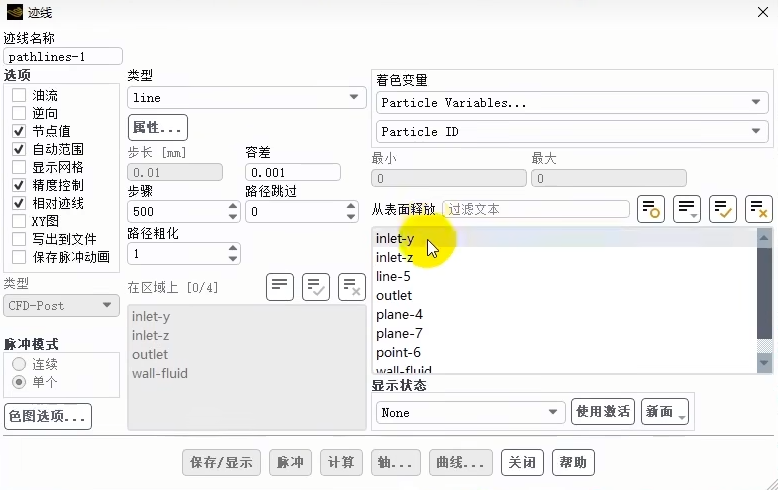

释放源设置：迹线从指定的表面（如 inlet-y, inlet-z）释放，这决定了粒子起始位置。
追踪参数控制：通过步长、容差和最大步骤数等参数，平衡计算精度与效率，控制迹线长度和光滑度。
显示与着色：可选择"节点值"获得更光滑的显示；着色变量设置为"Particle ID"，意味着每条迹线将根据其唯一ID用不同颜色区分。

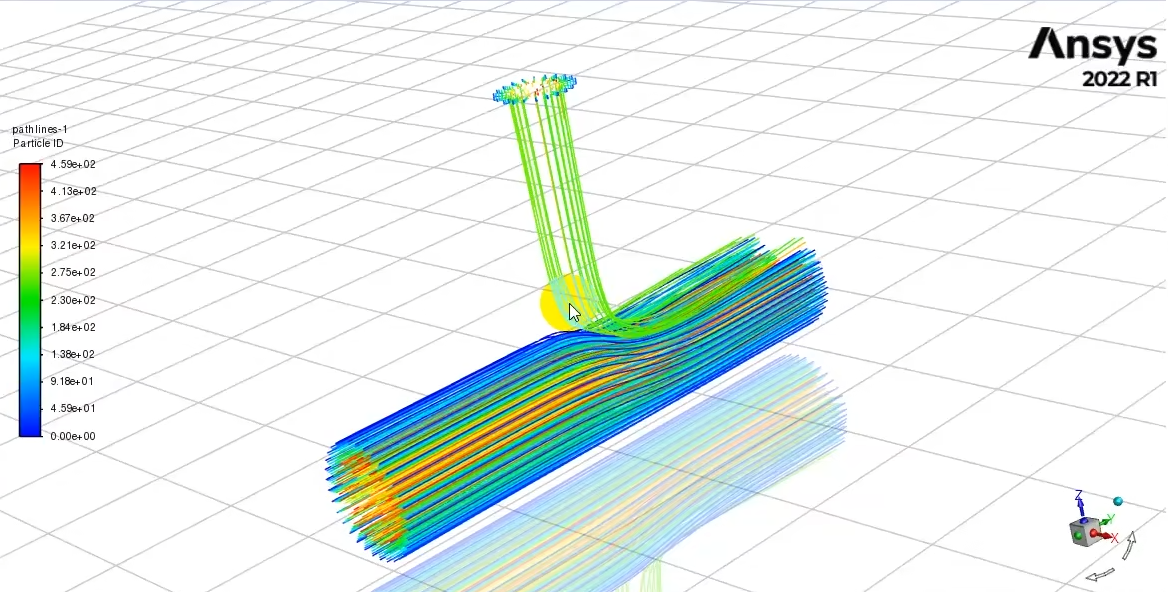

生成的迹线图、
彩色线条代表了从释放面出发的不同质点的运动轨迹。
颜色（根据Particle ID变化）清晰地区分了每一条独立的迹线。
迹线围绕中心障碍物（黄色球体）的弯曲与分布，直观揭示了流场的三维空间结构、绕流特性以及可能的涡旋或分离现象。
完整演示了如何通过定义粒子源和物理参数，将无形的流动转化为可视的迹线，从而定性分析流场的整体结构和粒子运动路径，是研究流动扩散、停留时间及混合特性的重要工具。
展示了一个典型的 CFD 仿真后处理与结果分析的工作流，涵盖了从数据呈现、收敛性验证到对象管理的全过程。
首先，后处理始于场景的构建与管理。您可以通过"场景"设置来组织多个图形对象（如云图、网格），并通过调节透明度等方式将它们叠加显示，从而创建出符合分析或报告需求的可视化画面。

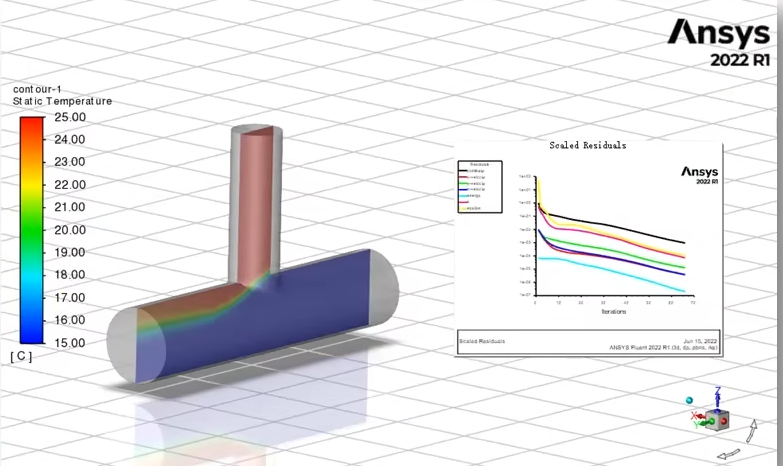

其次，对计算结果的解读需要定性与定量相结合。最核心的实践是将流场分布与关键的收敛监控曲线（Scaled Residuals） 并列查看。这使您能同时获得流动物理结构的直观印象，并依据残差是否平稳下降至低值来科学判断本次仿真计算结果的可靠性。

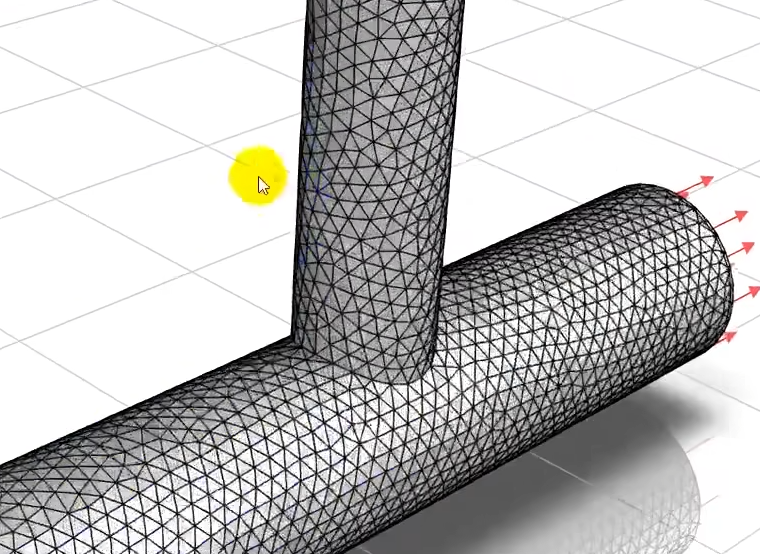

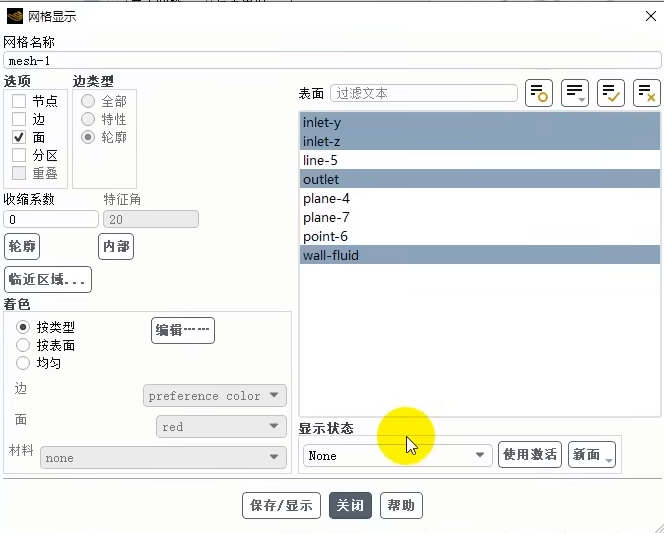

接着，在分析具体区域时，需要精确地选择目标对象。通过"网格显示"面板，您可以灵活地勾选或过滤模型中已定义的各类表面（如入口、出口、壁面），并设置其显示属性（如按类型着色为红色），从而在复杂的几何中快速定位并高亮感兴趣的边界。
最终，所有这些设置共同输出为综合的可视化成果。在一张图中，几何网格、表面区域以及表征流动方向的矢量箭头被整合在一起，清晰、完整地呈现了仿真所揭示的物理现象，完成了从数据到洞察的闭环。
完整展示了在CFD后处理中，如何通过"场景"功能将多个独立的分析结果组合并定制成一个专业的综合视图。

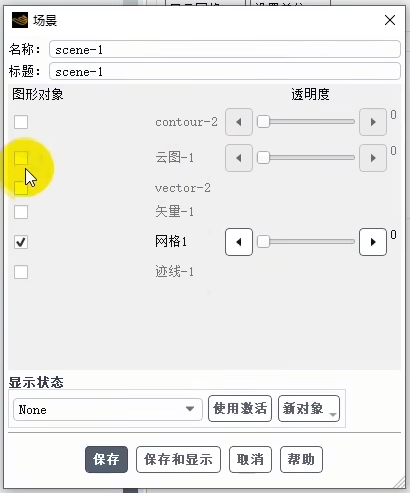

在软件界面中，您可以创建一个名为"scene-1"的场景，在此管理面板中，您可以将已生成的各类图形对象------例如温度"云图-1"、速度"矢量-1"、结构"网格1"和粒子"迹线-1"------自由组合到一个视图里。通过勾选或调整它们的透明度，您可以控制这些图层的叠加与显隐，从而为特定的分析目的量身定制展示内容。

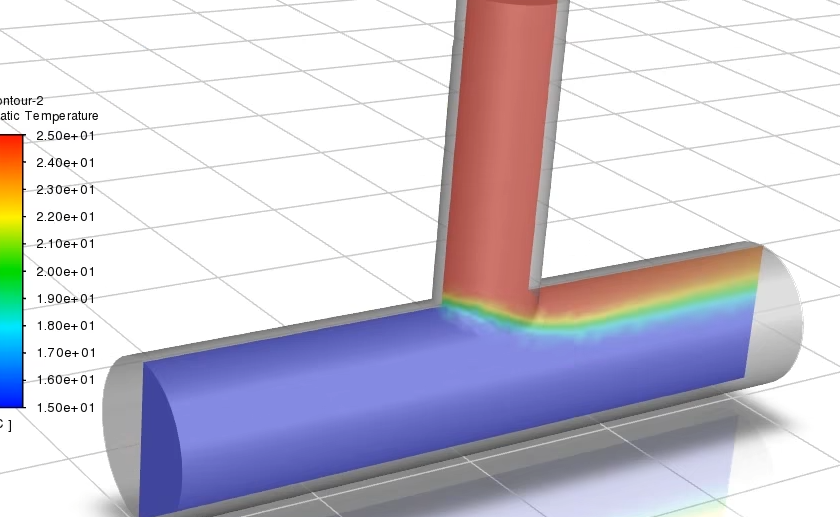

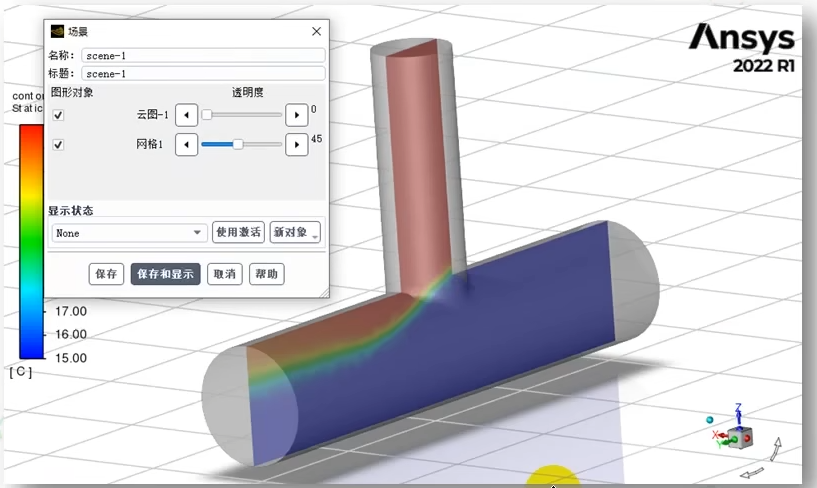

最终呈现的效果，正如此处的温度云图所示，正是该场景可能输出的核心可视化成果之一。它清晰展示了一个T型管道内流体温度的详细分布，颜色从红色高温区（约25°C）渐变至蓝色低温区（约15°C），直观揭示了管道交汇处的流动与传热特性。

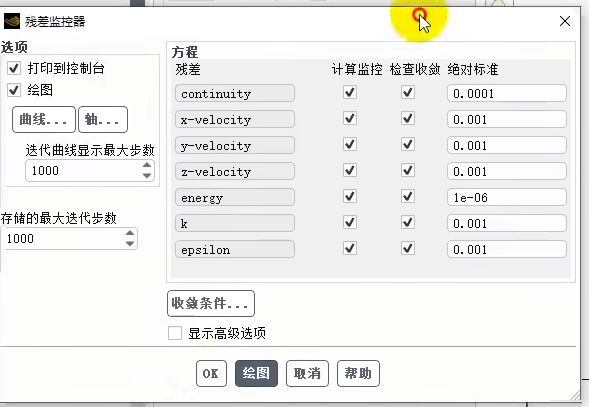

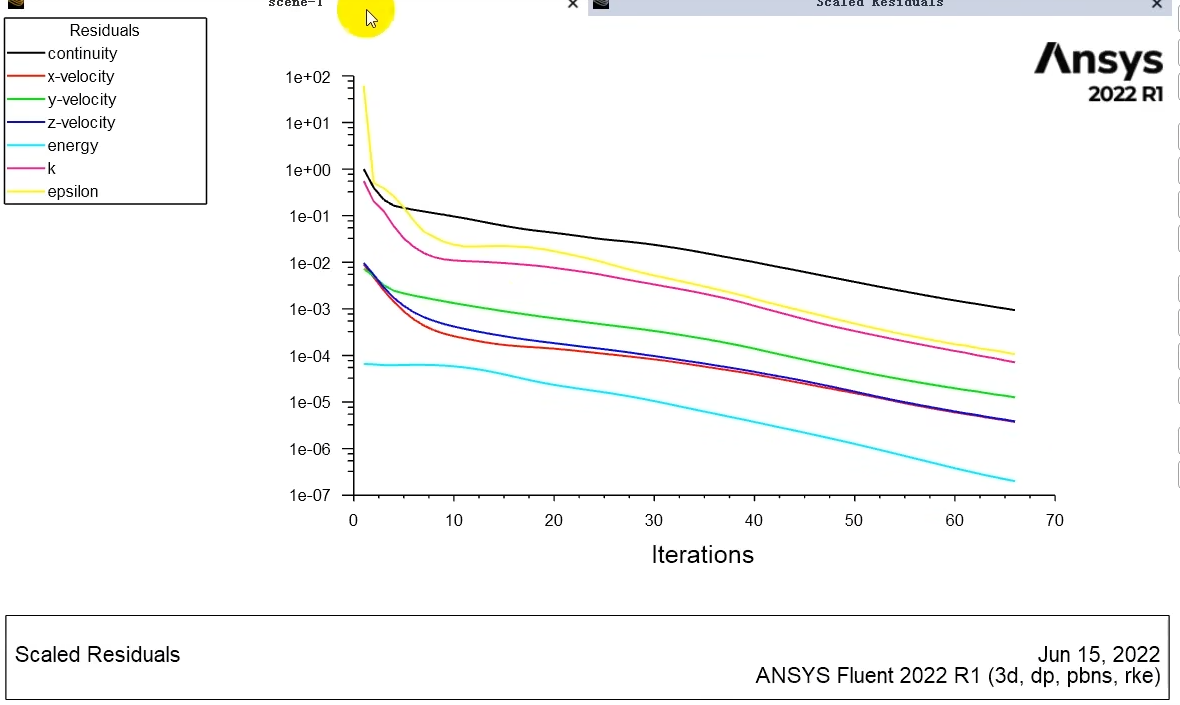

展示的"残差监控器"设置界面与生成的"收敛曲线"共同构成了CFD仿真中监控与验证计算是否收敛的核心闭环。您在设置界面中为各方程（如连续性、速度）设定的具体收敛标准（例如0.0001）并勾选"绘图"，直接驱动了右侧收敛曲线的生成。曲线显示，所有方程的残差随迭代步数增加而稳步下降，并最终全部降至您设定的阈值标准线以下，这直观地证明了本次计算已达到稳定收敛状态。整个过程体现了从设定量化目标到获取可视化证据的完整验证流程。
