系统架构设计师-案例分析-软件系统设计
数据流图（DFD）
数据流图中的基本图形元素包括数据流、加工、数据存储和外部实体。
- 数据流必须与加工有关
- 一个加工可以有多个输入输出数据流，但至少有一个输入数据流和一个输出数据流。
- "黑洞"：加工有输入但没输出
- "奇迹"：加工没输入但有输出
- "灰洞"：加工输入不足以产生输出
数据流图的设计原则
- 数据平衡原则
- 父图与子图平衡
是指任何一张DFD子图边界上的输入/输出数据流必须与其父图中应加工的输入/输出数据流保持一致。 - 每张图的图内平衡
对于图内的每一个加工，要求既要有输入数据流，也要有输出数据流，避免出现黑洞、奇迹、灰洞。
- 父图与子图平衡
数据字典（DD）
数据字典：就是为数据流图中的每个数据流、文件、加工，以及组成数据流或文件的数据项做出说明

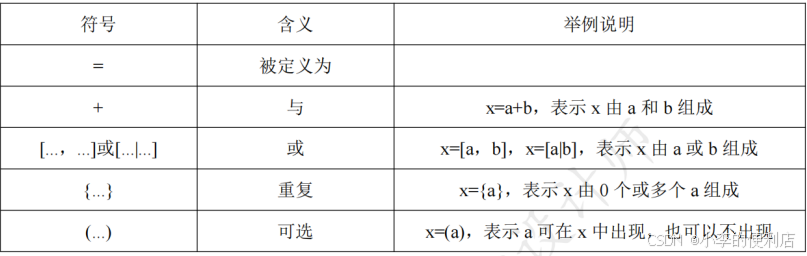

- 数据字典的内容
数据字典的4类条目：数据流、数据项、数据存储、基本加工。 - 加工逻辑描述（加工规格说明）
常用的加工逻辑描述方法有：结构化语言、判定表（决策表）和判定树（决策树）三种。
E-R图
E-R模型，就是实体-联系模型，用来描述现实世界的概念模型，其中有三个主要的概念：实体、联系和属性。

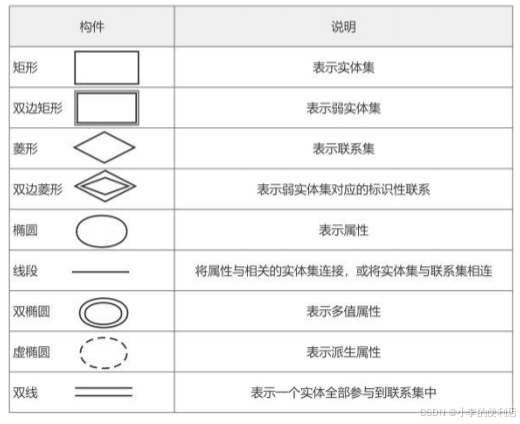

E-R图中的主要构件
UML

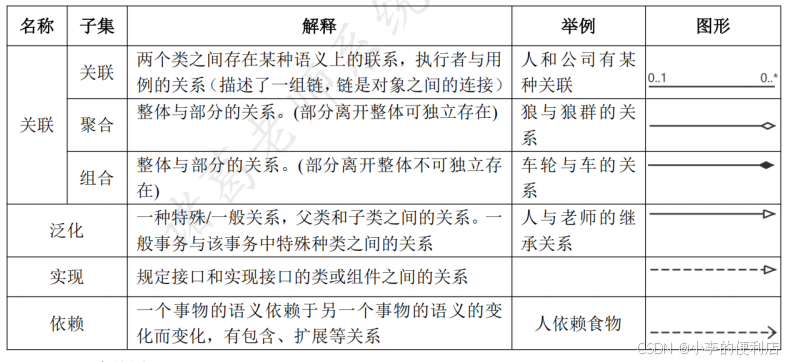

UML中有四种关系：依赖、关联、泛化和实现。
UML中主要考查用例图、类图、顺序图、活动图和状态图

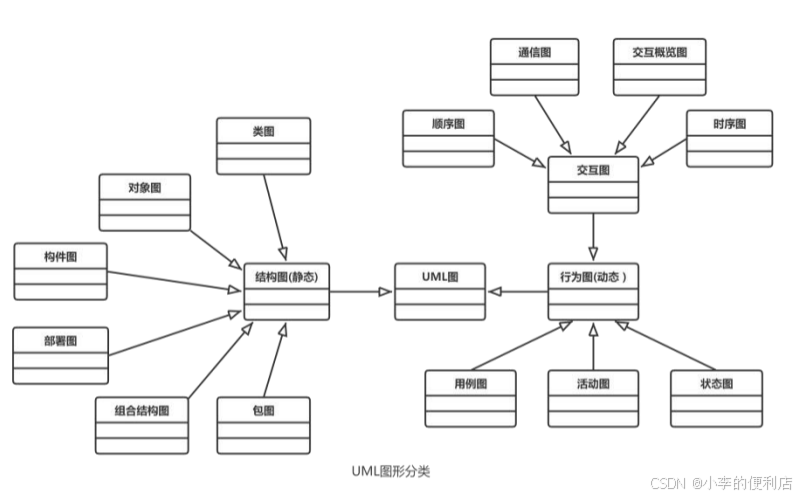

UML图形分类

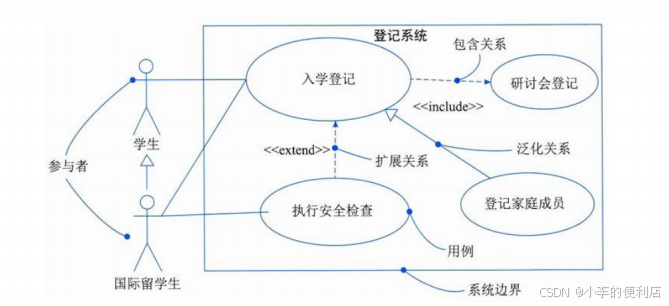

用例图
描述了一组用例、参与者以及它们之间的关系。
用例之间的关系有3钟
1.包含关系：当可以从两个或两个以上的用例钟提取公共行为时，应该使用包含关系来表示它们，用《include》表示
-
扩展关系：如果一个用例明显混合了两种或两种以上的不同场景，即根据情况可能发生多种分支，则可以将这个用例分为一个基本用例和若干个扩展用例，用《extend》表示
-
泛化关系：当多个用例共同拥有一种雷瑟的结构和行为的时候，可以将它们的共性抽象成父用例，其他的用例作为泛化关系钟的子用例。

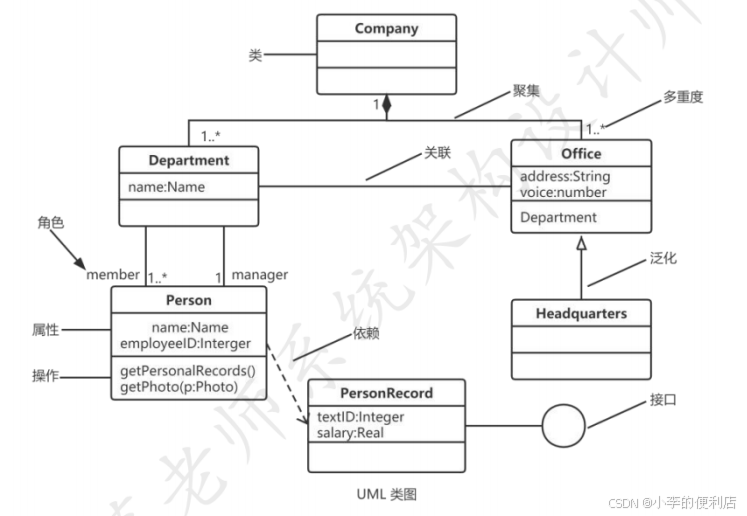

类图
描述类、类的特性以及类之间的关系。

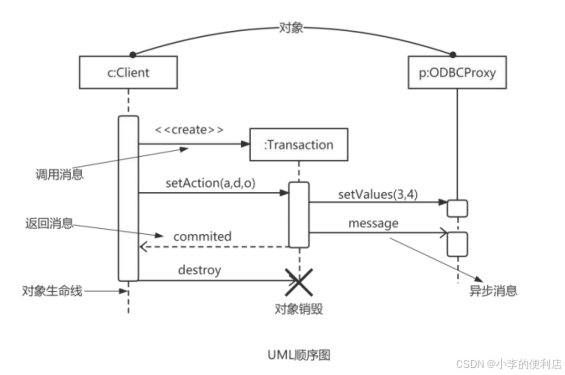

顺序图
又称序列图，描述对象之间的交互，重点在于强调顺序，反映对象间消息的发送与接收。有同步消息、异步消息和返回消息三种。

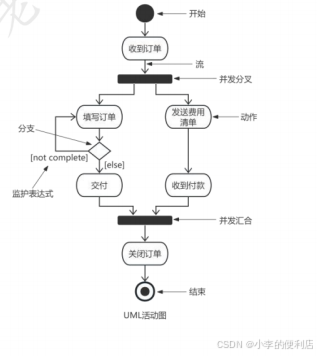

活动图
描述过程行为和并行行为。它是一种特殊的状态图，展现了在系统内从一个活动到另一个活动的流程，对于系统的功能建模特别重要，并强调对象间的控制流程。

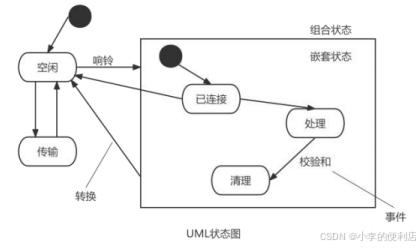

状态图
描述对象状态及其转换。就是一个状态机，由状态、转换、事件等组成。
状态是指对象在其生命周期的某个条件或状态。
转换可以通过事件触发，事件触发后相应的监护条件会进行检查。
系统项目管理
进度安排的常用图形描述方法有甘特图和项目计划评审技术图。
甘特图
Gannt图是一种简单的水平条形图，它以日历为基准描述项目任务。
优点：能清晰地描述每个任务从何时开始，到何时结束，任务的进展情况以及各个任务之间的并行性。
缺点：不能清晰地反映出各个任务之间的依赖关系，难以确定整个项目的关键所在，也不能反映计划中有潜力的部分。

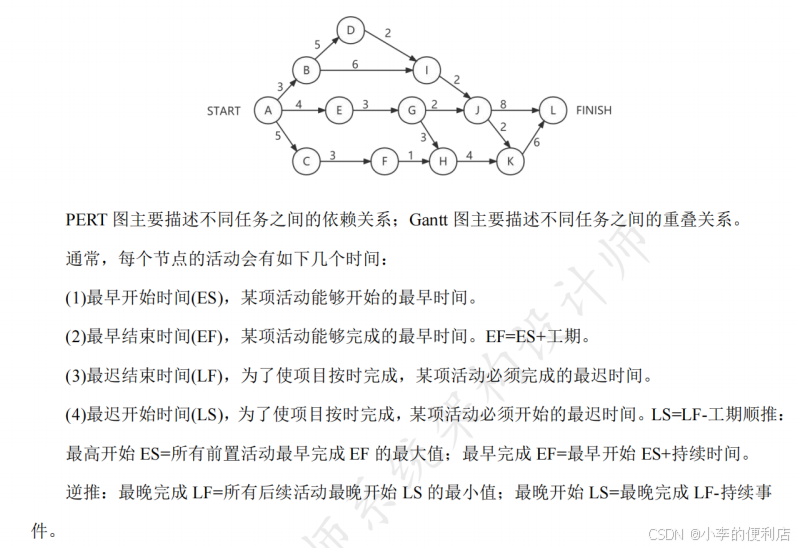

项目活动图（PERT图）
描述一个项目中任务和任务之间的关系，顶点表示里程碑，连接顶点的边表示活动，边上的权重表示完成该活动所需要的事件。

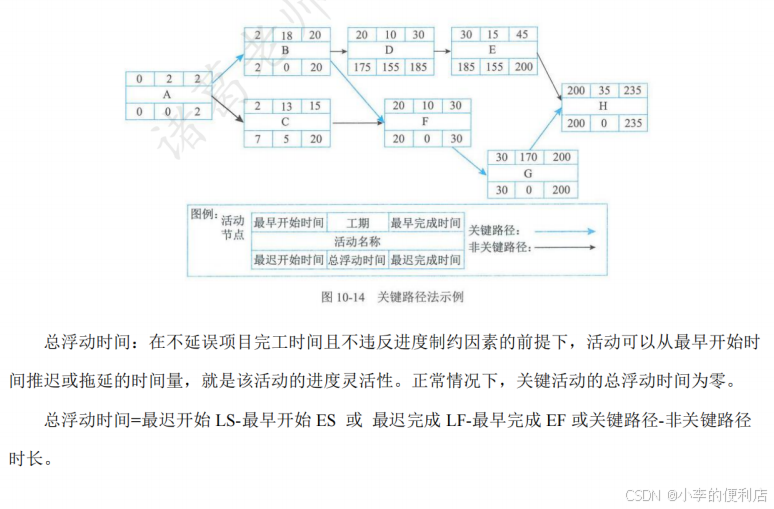

- 关键路径：从开始顶点到结束顶点之间距离最长的一条路径。关键路径上的长度就是完成整个工程项目的最短工期。
- 松弛时间：最迟开始时间 - 最早开始时间，最迟开始时间从后往前推，最早开始时间从前往后推。
