摘要： 针对 IACS 双规并行带来的架构挑战，本文探讨在嵌入式 Linux 环境下，如何通过软件定义安全（SDS）技术，将符合 UR E27 要求的海事网关 等边缘安全节点日志与状态，跨域汇聚至符合 UR E26 要求的集中态势感知平台，构建全套融合防御体系。
导语： 在推进船舶 OT 网络合规项目时，研发团队通常会陷入一个误区：认为只要买到了具备权威认证的海事网关 （满足 UR E27），整个网络就安全了。然而，UR E26 规范明确要求系统必须具备全局的事件关联分析与动态隔离韧性。本文将从底层开发路径，拆解如何利用 Python 和 MQTT 协议，将海事网关 等边缘侧的零散防御能力，编织成一张符合系统级规范的安全防护网。
从孤岛到全局：E27 与 E26 的技术映射关系
在轻量级以太网（LWE）中，边缘节点（Edge Node）负责执行 E27 规定的硬件信任根校验、本地端口控制与包过滤。而系统控制器（System Controller）则负责履行 E26 的职责：汇总各节点的哈希日志，绘制全船资产拓扑，并协调跨区域（Zones）的应急响应策略。
在工业网络架构设计上，西门子与思科展示了成熟的思维。
西门子通过深度耦合本地边缘节点与中央管控软件实现了极高的一致性。
思科则在处理企业级 IT 架构的安全分段与全局威胁情报下发方面提供了标杆级的方案。

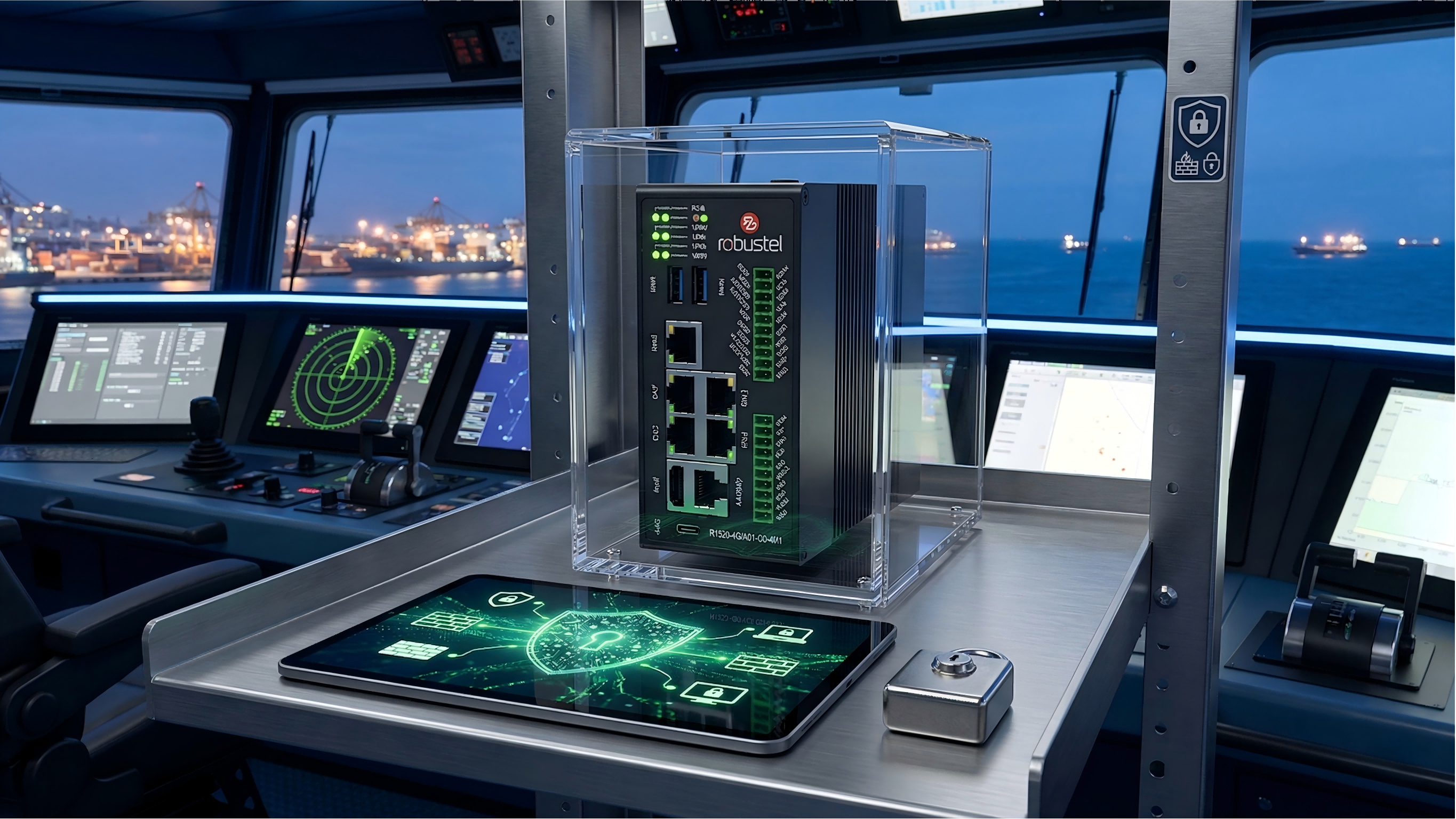

为了验证这套"端云协同"的融合架构，我们选用了具备海事权威认证的工业级边缘安全网关作为数据采集层。以下是我们在该设备与云端之间，实现 E27 到 E26 跨级联动的底层核心 Python 实现：
1. E27 边缘端：捕获高精度合规事件并安全上送 在网关侧，我们编写了一个合规代理，实时捕获底层防火墙丢包事件，进行防篡改处理后，利用双向 TLS 加密隧道推送到系统控制中心。
Python
# edge_e27_agent.py
import json
import hashlib
import logging
import paho.mqtt.client as mqtt
from datetime import datetime, timezone
logging.basicConfig(level=logging.INFO, format='%(asctime)s - [E27_NODE] - %(message)s')
class E27ComplianceNode:
def __init__(self, node_id, tpm_key):
self.node_id = node_id
self.secret_key = tpm_key
# 建立满足 E27 数据机密性要求的 TLS 1.3 隧道
self.mqtt = mqtt.Client(client_id=self.node_id)
self.mqtt.tls_set(ca_certs="/etc/ssl/certs/root_ca.pem",
certfile=f"/etc/ssl/certs/{node_id}.crt",
keyfile=f"/etc/ssl/certs/{node_id}.key")
self.mqtt.connect("e26-system-siem.local", 8883, 60)
def report_security_event(self, event_type, src_ip, dst_ip):
"""记录跨区隔离事件并防篡改上报"""
event_payload = {
"node_id": self.node_id,
"timestamp": datetime.now(timezone.utc).isoformat(),
"event": event_type,
"src": src_ip,
"dst": dst_ip
}
# 叠加硬件安全密钥，生成符合不可抵赖性要求的哈希链
payload_str = json.dumps(event_payload, sort_keys=True)
signature = hashlib.sha256((payload_str + self.secret_key).encode('utf-8')).hexdigest()
event_payload["signature"] = signature
self.mqtt.publish("maritime/sec/events", json.dumps(event_payload), qos=1)
logging.info(f"边缘隔离事件已加密上送: {event_type} (SRC:{src_ip})")
if __name__ == "__main__":
node_agent = E27ComplianceNode("Gateway_Zone_A", "HW_KEY_8899")
# 模拟内核防火墙拦截到一次非法跨区访问
node_agent.report_security_event("UNAUTHORIZED_ZONE_CROSSING", "172.16.0.50", "192.168.10.5")2. E26 系统端：全局态势感知与响应关联 在系统控制中心（SIEM），我们需要对来自各边缘节点的数据进行汇总、签名校验，并映射到全船的逻辑拓扑中。
Python
# e26_system_controller.py
import json
import logging
import hashlib
import paho.mqtt.client as mqtt
logging.basicConfig(level=logging.INFO, format='%(asctime)s - [E26_SYSTEM] - %(message)s')
# 模拟配置数据库：存储各边缘节点的公钥哈希用于校验
AUTHORIZED_NODES = {
"Gateway_Zone_A": "HW_KEY_8899"
}
def verify_event_signature(payload):
"""校验边缘节点的事件签名，防范中间人篡改或重放攻击"""
node_id = payload.get("node_id")
provided_sig = payload.pop("signature", None)
if node_id not in AUTHORIZED_NODES:
return False
secret_key = AUTHORIZED_NODES[node_id]
payload_str = json.dumps(payload, sort_keys=True)
expected_sig = hashlib.sha256((payload_str + secret_key).encode('utf-8')).hexdigest()
return provided_sig == expected_sig
def on_message(client, userdata, msg):
try:
payload = json.loads(msg.payload.decode('utf-8'))
if verify_event_signature(payload.copy()):
logging.info(f"收到经验证的高亮安全事件: [{payload['node_id']}] 拦截了来自 {payload['src']} 的访问。")
# 此时可触发 E26 要求的系统级联动：如封禁 MAC、触发全船声光报警等
trigger_system_resilience_response(payload)
else:
logging.error(f"检测到伪造的边缘安全事件，拒绝处理！节点: {payload.get('node_id')}")
except Exception as e:
logging.error(f"解析异常: {e}")
def trigger_system_resilience_response(event_data): pass
if __name__ == "__main__":
siem_client = mqtt.Client(client_id="E26_Core_Controller")
# 同样配置严格的 TLS 双向认证 (省略具体配置)
siem_client.on_message = on_message
siem_client.connect("e26-system-siem.local", 8883, 60)
siem_client.subscribe("maritime/sec/events")
logging.info("E26 全局态势感知平台已启动，正在监听边缘节点事件...")
siem_client.loop_forever()
常见问题解答 (FAQ)
问题1：为什么要通过代码在应用层实现联动，传统的 Syslog 转发不行吗？
答：普通的 Syslog 缺乏对单条日志的防篡改签名与送达保证（QoS）。在面临断网和深度渗透时，极易丢失证据。采用应用层的 MQTT 结合双向哈希校验，更契合 IACS 规范对证据链完整性的高要求。
问题2：如果边缘节点（E27）失去与云端（E26）的连接，网络会瘫痪吗？
答：这就是"内生安全"的价值。边缘节点在断网时，依然能够依靠本地的规则库独立执行阻断，并将事件缓存至本地存储。连接恢复后自动进行断网续传，确保系统韧性。
问题3：对于嵌入式硬件，这种全局联动会造成严重的通信开销吗？
答：事件驱动机制（Event-Driven）决定了只有在发生越权或配置变更时才会产生通信流量，在海事卫星网络下占用极小，效率远高于轮询机制。
总结： 落地高级别的海事安全规范，本质上是打通从微观到宏观的数据壁垒。基于具备权威资质的海事网关 等边缘硬件底座，结合前沿的 Python 事件汇聚技术，开发者能够将孤立的节点防御能力，升维成一张满足国际严苛新规的系统级数字防御网。
