深度解析 OCPP 协议 Uplink 命令处理器：OcppUplinkCmdExe 继承类设计与实践

在物联网充电桩系统中，OCPP（Open Charge Point Protocol）是充电桩与后台平台通信的核心标准，而上行（Uplink）消息处理 则是整个协议交互的基石 ------ 充电桩主动上报的启动、心跳、计量、交易启停等关键数据，都需要通过上行命令处理器完成解析、转换与转发。本文将聚焦 OCPP 协议框架中的OcppUplinkCmdExe抽象类及其继承类，从设计思想、核心实现到业务价值，全方位拆解其作用与实践逻辑。

一、背景：为什么需要 OcppUplinkCmdExe 继承体系？

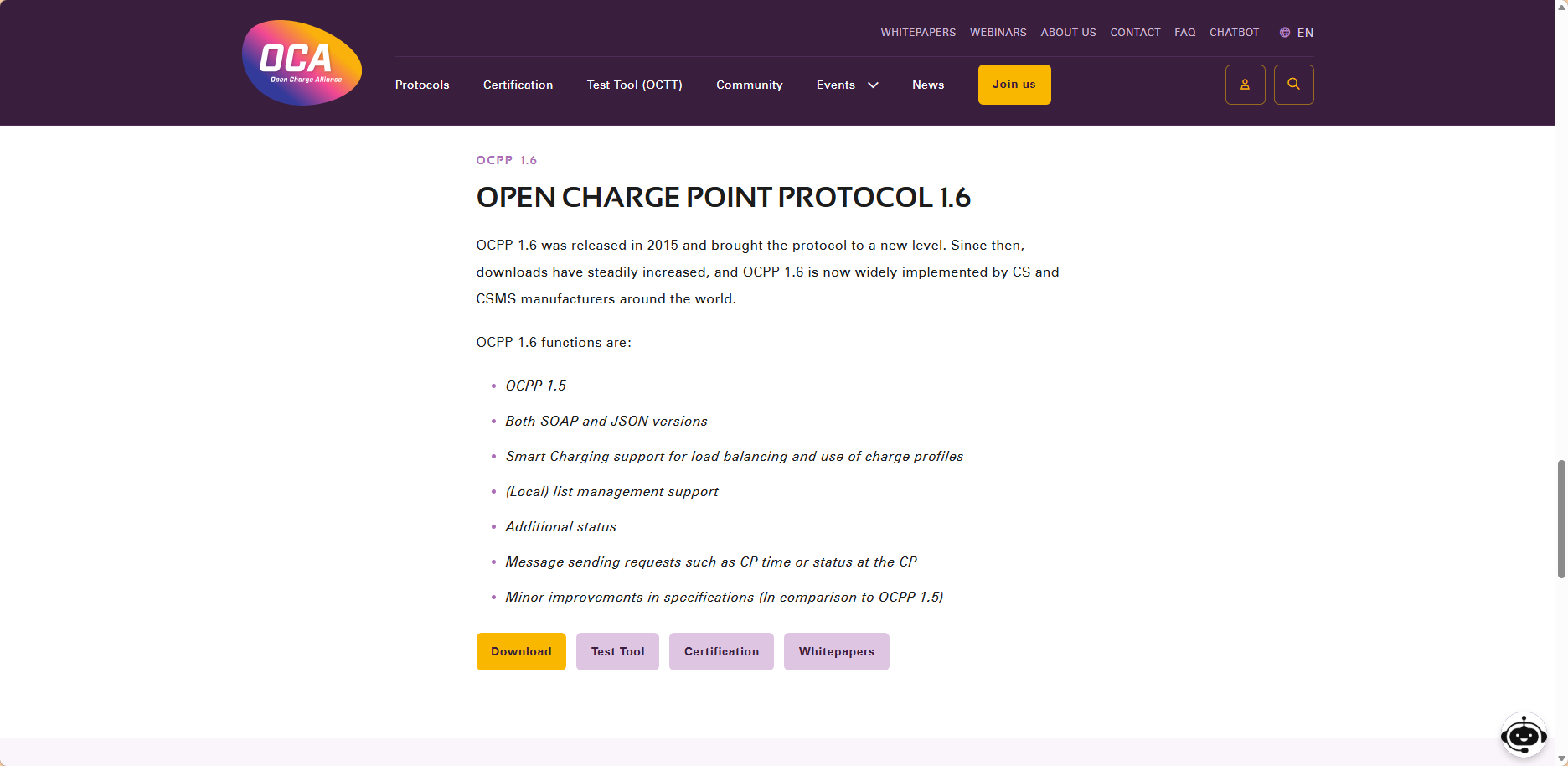

OCPP 1.6 协议定义了数十种上行消息类型（如BootNotification、MeterValues、StopTransaction等），每种消息的解析规则、数据结构、业务逻辑都存在差异，但又共享 "接收消息→解析数据→转换格式→转发业务→回复充电桩" 的通用流程。

如果为每种消息都编写独立的处理逻辑，会导致代码冗余、维护成本高；而OcppUplinkCmdExe抽象类的核心价值就是抽离通用流程，让子类专注于业务差异化逻辑，形成 "通用骨架 + 定制实现" 的设计模式。

二、核心基类：OcppUplinkCmdExe 解析

OcppUplinkCmdExe 是所有 OCPP 上行命令处理器的抽象父类，定位于 "上行消息处理的通用骨架"，其核心设计目标是：

1. 统一上行消息的处理流程；
2. 封装通用能力（如日志、会话管理、响应发送）；
3. 定义子类必须实现的核心方法，保证规范。

2.1 核心结构与关键方法

public abstract class OcppUplinkCmdExe {
    // 日志组件（子类可直接复用）
    protected final Logger log = LoggerFactory.getLogger(getClass());

    /**
     * 核心执行方法：子类必须实现，处理具体消息的业务逻辑
     * @param session 充电桩WebSocket会话（包含桩号、连接状态等）
     * @param ocppUplinkMessage 解析后的OCPP上行消息体（含原始JSON payload）
     * @param ctx 协议上下文（含请求ID、时间戳等通用信息）
     */
    public abstract void execute(WebSocketSession session, OcppUplinkMessage ocppUplinkMessage, ProtocolContext ctx);

    /**
     * 通用方法：向充电桩发送CallResult响应（OCPP协议要求的必选步骤）
     * @param session 充电桩会话
     * @param messageId 消息唯一标识（需与请求ID一致）
     * @param payload 响应体（JSON格式）
     */
    protected void sendCallResult(WebSocketSession session, String messageId, JsonNode payload) {
        // 封装OCPP 1.6标准响应格式：[3, "messageId", "Action", payload]
        String[] response = new String[]{"3", messageId, getAction(), payload.toString()};
        String ocppResponse = "[" + String.join(",", response) + "]";
        // 发送响应到充电桩
        session.sendMessage(ocppResponse);
        log.info("[{}] 发送{}响应完成，messageId={}", session.getPileCode(), getAction(), messageId);
    }

    /**
     * 通用方法：生成ISO8601格式时间戳（OCPP协议标准时间格式）
     */
    protected String getCurrentTimeISO8601() {
        return ZonedDateTime.now(ZoneOffset.UTC).format(DateTimeFormatter.ISO_OFFSET_DATE_TIME);
    }

    /**
     * 抽象方法：子类返回对应的OCPP Action（如MeterValues、StopTransaction）
     */
    protected abstract String getAction();
}

2.2 基类核心职责

方法 / 属性	作用	设计意图
execute()	抽象核心方法	强制子类实现具体消息的业务逻辑，保证流程统一
sendCallResult()	通用响应发送	封装 OCPP 1.6 响应格式（CallResult 类型，标识 3），避免子类重复编写
getCurrentTimeISO8601()	时间戳生成	统一 OCPP 协议要求的 ISO8601 时间格式，保证数据标准化
getAction()	动作标识返回	绑定子类与具体 OCPP Action，用于路由和日志标识
日志组件	统一日志格式	子类无需重复初始化 Logger，保证日志规范

三、核心子类：OcppUplinkCmdExe 继承类详解

基于OcppUplinkCmdExe实现的子类，是每种 OCPP 上行消息的 "专属处理器"，以下拆解最核心的 3 个子类：

3.1 OCPPV16MeterValuesULCmd：计量数据上报处理器

作用

处理充电桩周期性上报的充电计量数据（电压、电流、电量、SOC 等），是充电计费、状态监控的核心数据来源。

核心实现逻辑

@Slf4j
@Component
@OcppCmd(value = METER_VALUES, version = {V16}) // 绑定OCPP Action和协议版本
public class OCPPV16MeterValuesULCmd extends OcppUplinkCmdExe {

    @Override
    public void execute(WebSocketSession session, OcppUplinkMessage ocppUplinkMessage, ProtocolContext ctx) {
        // 1. 通用校验：空payload过滤
        JsonNode payload = ocppUplinkMessage.getPayload();
        if (payload.isEmpty()) {
            log.warn("[{}] MeterValues payload为空", session.getPileCode());
            return;
        }

        // 2. 差异化解析：提取MeterValues特有字段
        Integer connectorId = payload.get("connectorId").asInt(); // 枪号
        Integer transactionId = payload.get("transactionId").asInt(); // 交易ID
        JsonNode meterValueArray = payload.get("meterValue"); // 计量数据数组

        // 3. 数据标准化：转换为内部Protobuf格式（适配平台业务）
        Ocpp16Proto.MeterValuesRequest.Builder reqBuilder = Ocpp16Proto.MeterValuesRequest.newBuilder()
                .setConnectorId(connectorId)
                .setTransactionId(transactionId);
        // 遍历解析采样值（电压、电流、电量等）
        for (JsonNode meterValueNode : meterValueArray) {
            Ocpp16Proto.MeterValue.Builder mvBuilder = Ocpp16Proto.MeterValue.newBuilder()
                    .setTimestamp(meterValueNode.get("timestamp").asText());
            // 解析SampledValue（核心计量数据）
            for (JsonNode sampledValueNode : meterValueNode.get("sampledValue")) {
                Ocpp16Proto.SampledValue.Builder svBuilder = Ocpp16Proto.SampledValue.newBuilder()
                        .setValue(sampledValueNode.get("value").asText());
                // 枚举解析：将JSON字符串转为内部枚举（如Measurand、Phase）
                svBuilder.setMeasurand(parseMeasurand(sampledValueNode.get("measurand").asText()));
                svBuilder.setUnit(parseUnitOfMeasure(sampledValueNode.get("unit").asText()));
                mvBuilder.addSampledValue(svBuilder.build());
            }
            reqBuilder.addMeterValue(mvBuilder.build());
        }

        // 4. 业务转发：将标准化数据发送到上层业务模块（计费、监控）
        UplinkProto.UplinkQueueMessage uplinkMsg = uplinkMessageBuilder(session, ocppUplinkMessage)
                .setOcpp16Message(Ocpp16Proto.Ocpp16UplinkMessage.newBuilder()
                        .setMeterValuesRequest(reqBuilder.build()).build())
                .build();
        session.getForwarder().sendMessage(uplinkMsg);

        // 5. 通用响应：调用父类方法发送CallResult
        sendMeterValuesResponse(session, ocppUplinkMessage);
    }

    // 子类特有方法：构建MeterValues响应（返回当前时间）
    private void sendMeterValuesResponse(WebSocketSession session, OcppUplinkMessage ocppUplinkMessage) {
        ObjectNode payload = JacksonUtil.newObjectNode();
        payload.put("currentTime", getCurrentTimeISO8601()); // 复用父类时间戳方法
        sendCallResult(session, ocppUplinkMessage.getMessageId(), payload); // 复用父类响应发送方法
    }

    // 子类特有方法：枚举解析（适配OCPP JSON字符串到内部Protobuf枚举）
    private Ocpp16Proto.Measurand parseMeasurand(String jsonValue) {
        try {
            return Ocpp16Proto.Measurand.valueOf(jsonValue.toUpperCase().replace(".", "_"));
        } catch (IllegalArgumentException e) {
            log.debug("无法识别的Measurand: {}", jsonValue);
            return Ocpp16Proto.Measurand.UNRECOGNIZED;
        }
    }

    @Override
    protected String getAction() {
        return METER_VALUES.name(); // 绑定OCPP Action：MeterValues
    }
}

关键亮点

• 注解路由 ：通过@OcppCmd注解绑定METER_VALUES Action 和 V16 协议版本，框架自动路由消息到该类；
• 枚举适配 ：将 OCPP JSON 中的字符串（如Energy.Active.Import.Register）转换为内部 Protobuf 枚举，保证数据类型安全；
• 数据标准化：将松散的 JSON 数据转换为结构化的 Protobuf 格式，适配平台内部数据流转规范；
• 通用能力复用 ：直接调用父类的getCurrentTimeISO8601()和sendCallResult()，避免重复代码。

3.2 OCPPV16StopTransactionULCmd：交易停止上报处理器

作用

处理充电桩上报的充电交易停止事件，包含交易结束时的电表读数、停止原因、最终 SOC 等核心数据，是充电计费结算的关键节点。

核心差异化逻辑（对比 MeterValues）

@Slf4j
@Component
@OcppCmd(value = STOP_TRANSACTION, version = {V16})
public class OCPPV16StopTransactionULCmd extends OcppUplinkCmdExe {

    @Override
    public void execute(WebSocketSession session, OcppUplinkMessage ocppUplinkMessage, ProtocolContext ctx) {
        JsonNode payload = ocppUplinkMessage.getPayload();
        if (payload.isEmpty()) {
            log.warn("[{}] StopTransaction payload为空", session.getPileCode());
            return;
        }

        // 1. 特有字段解析：交易停止核心数据
        String idTag = payload.has("idTag") ? payload.get("idTag").asText() : ""; // 用户标识
        Integer meterStop = payload.get("meterStop").asInt(); // 停止时电表读数
        Integer transactionId = payload.get("transactionId").asInt(); // 交易ID
        String reason = payload.has("reason") ? payload.get("reason").asText() : "OTHER"; // 停止原因

        // 2. 数据标准化：构建StopTransactionRequest Protobuf对象
        Ocpp16Proto.StopTransactionRequest.Builder reqBuilder = Ocpp16Proto.StopTransactionRequest.newBuilder()
                .setIdTag(idTag)
                .setMeterStop(meterStop)
                .setTransactionId(transactionId)
                .setReason(parseReason(reason)) // 停止原因枚举解析
                .setTimestamp(payload.get("timestamp").asText());

        // 3. 交易数据解析：复用MeterValues的SampledValue解析逻辑
        JsonNode transactionDataArray = payload.get("transactionData");
        if (transactionDataArray != null && transactionDataArray.isArray()) {
            for (JsonNode dataNode : transactionDataArray) {
                Ocpp16Proto.MeterValue.Builder mvBuilder = Ocpp16Proto.MeterValue.newBuilder()
                        .setTimestamp(dataNode.get("timestamp").asText());
                // 复用SampledValue解析逻辑（电量、SOC等）
                parseSampledValue(dataNode.get("sampledValue"), mvBuilder);
                reqBuilder.addTransactionData(mvBuilder.build());
            }
        }

        // 4. 业务转发：携带结算关键数据（如meterStop、reason）
        UplinkProto.UplinkQueueMessage uplinkMsg = uplinkMessageBuilder(session, ocppUplinkMessage)
                .setOcpp16Message(Ocpp16Proto.Ocpp16UplinkMessage.newBuilder()
                        .setStopTransactionRequest(reqBuilder.build()).build())
                .build();
        session.getForwarder().sendMessage(uplinkMsg);

        // 5. 通用响应：返回当前时间（OCPP协议要求）
        sendStopTransactionResponse(session, ocppUplinkMessage);
    }

    // 特有方法：停止原因枚举解析（如Remote→REMOTE、EV_DISCONNECTED→EV_DISCONNECTED）
    private Ocpp16Proto.Reason parseReason(String jsonValue) {
        try {
            return Ocpp16Proto.Reason.valueOf(jsonValue.toUpperCase().replace(".", "_"));
        } catch (IllegalArgumentException e) {
            log.debug("无法识别的Reason: {}", jsonValue);
            return Ocpp16Proto.Reason.OTHER;
        }
    }

    // 复用方法：SampledValue解析（与MeterValues共享）
    private void parseSampledValue(JsonNode sampledValueArray, Ocpp16Proto.MeterValue.Builder mvBuilder) {
        // 复用MeterValues的采样值解析逻辑，避免代码冗余
    }

    @Override
    protected String getAction() {
        return STOP_TRANSACTION.name();
    }
}

关键亮点

• 交易结算聚焦 ：重点解析meterStop（停止电表读数）、reason（停止原因）等结算核心字段；
• 逻辑复用 ：直接复用MeterValues的SampledValue解析逻辑，避免重复开发；
• 兜底处理 ：停止原因解析失败时默认设为OTHER，保证流程不中断。

3.3 OCPPV16BootNotificationULCmd：设备启动上报处理器

作用

处理充电桩上电启动时的注册上报，包含充电桩型号、固件版本、序列号等设备信息，是设备上线的第一个关键消息。

核心差异化逻辑

@Slf4j
@Component
@OcppCmd(value = BOOT_NOTIFICATION, version = {V16})
public class OCPPV16BootNotificationULCmd extends OcppUplinkCmdExe {

    @Override
    public void execute(WebSocketSession session, OcppUplinkMessage ocppUplinkMessage, ProtocolContext ctx) {
        JsonNode payload = ocppUplinkMessage.getPayload();
        if (payload.isEmpty()) {
            log.warn("[{}] BootNotification payload为空", session.getPileCode());
            return;
        }

        // 特有字段：设备信息解析
        String chargePointModel = payload.get("chargePointModel").asText(); // 充电桩型号
        String chargePointVendor = payload.get("chargePointVendor").asText(); // 厂商
        String firmwareVersion = payload.has("firmwareVersion") ? payload.get("firmwareVersion").asText() : ""; // 固件版本

        // 数据标准化：构建BootNotificationRequest
        Ocpp16Proto.BootNotificationRequest.Builder reqBuilder = Ocpp16Proto.BootNotificationRequest.newBuilder()
                .setChargePointModel(chargePointModel)
                .setChargePointVendor(chargePointVendor)
                .setFirmwareVersion(firmwareVersion);

        // 业务转发：设备上线注册（平台记录设备信息、更新在线状态）
        UplinkProto.UplinkQueueMessage uplinkMsg = uplinkMessageBuilder(session, ocppUplinkMessage)
                .setOcpp16Message(Ocpp16Proto.Ocpp16UplinkMessage.newBuilder()
                        .setBootNotificationRequest(reqBuilder.build()).build())
                .build();
        session.getForwarder().sendMessage(uplinkMsg);

        // 特有响应：返回注册结果（Accepted/Rejected）+ 心跳间隔
        sendBootNotificationResponse(session, ocppUplinkMessage);
    }

    // 特有响应：返回注册状态+心跳间隔（OCPP协议要求）
    private void sendBootNotificationResponse(WebSocketSession session, OcppUplinkMessage ocppUplinkMessage) {
        ObjectNode payload = JacksonUtil.newObjectNode();
        payload.put("currentTime", getCurrentTimeISO8601());
        payload.put("interval", 30); // 心跳间隔30秒
        payload.put("status", "Accepted"); // 注册成功
        sendCallResult(session, ocppUplinkMessage.getMessageId(), payload);
    }

    @Override
    protected String getAction() {
        return BOOT_NOTIFICATION.name();
    }
}

关键亮点

• 设备注册聚焦：解析充电桩型号、厂商、固件版本等设备基础信息；
• 协议合规 ：响应必须包含interval（心跳间隔），符合 OCPP 协议规范；
• 在线状态更新：转发消息到设备管理模块，更新充电桩在线状态。

四、OcppUplinkCmdExe 继承体系的核心设计思想

4.1 模板方法模式（Template Method）

父类OcppUplinkCmdExe定义了上行消息处理的 "模板流程"：

通用校验 → 差异化解析 → 数据标准化 → 业务转发 → 通用响应

其中 "通用校验""业务转发""通用响应" 由父类封装或定义通用逻辑，"差异化解析" 由子类实现，既保证流程统一，又允许子类定制核心业务。

4.2 单一职责原则

每个子类只处理一种 OCPP Action：

• OCPPV16MeterValuesULCmd：仅处理计量数据上报；
• OCPPV16StopTransactionULCmd：仅处理交易停止上报；
• 职责单一，便于维护和扩展（新增 Action 只需新增子类）。

4.3 开闭原则（Open/Closed）

新增 OCPP 上行消息类型时，无需修改父类或已有子类，只需：

1. 新建子类继承OcppUplinkCmdExe；
2. 实现execute()和getAction()方法；
3. 添加@OcppCmd注解绑定 Action 和协议版本；完全符合 "对扩展开放，对修改关闭" 的设计原则。

4.4 标准化与容错设计

• 数据标准化：所有 JSON 消息最终转换为 Protobuf 格式，保证平台内部数据结构统一；
• 容错处理：枚举解析失败、字段缺失时均有兜底逻辑，避免单个字段异常导致整个消息处理失败；
• 日志规范：统一的日志格式和级别，便于问题排查。

五、业务价值：为什么这套设计是充电桩系统的核心？

5.1 协议解耦

平台业务层无需关心 OCPP 协议细节（如 JSON 格式、枚举值、响应规范），只需处理标准化的 Protobuf 数据，降低业务与协议的耦合度。

5.2 可扩展性

OCPP 协议支持数十种上行消息，新增消息类型时只需新增子类，无需重构核心框架，适配新充电桩型号 / 协议版本更高效。

5.3 稳定性

通用容错逻辑（空值校验、枚举兜底、异常捕获）保证了充电桩上报异常数据时，系统仍能稳定运行，避免单点故障。

5.4 可维护性

职责单一、逻辑复用、日志规范，降低了代码维护成本（如修改计量数据解析规则，只需修改OCPPV16MeterValuesULCmd）。

六、总结

OcppUplinkCmdExe继承体系是 OCPP 协议框架的 "上行消息处理中枢"，通过模板方法模式 统一流程，单一职责 拆分业务，开闭原则保证扩展，实现了充电桩上行消息从 "原始 JSON" 到 "平台标准化数据" 的高效转换。

这套设计不仅适配了 OCPP 1.6 协议的规范要求，更贴合充电桩系统 "高可用、易扩展、可维护" 的业务诉求 ------ 无论是新增充电桩型号、扩展 OCPP 消息类型，还是优化数据解析规则，都能以最低成本完成，是物联网充电桩系统中协议层设计的典型实践。

对于开发者而言，理解这套继承体系的核心逻辑，不仅能快速定位和解决协议交互问题，更能掌握 "通用骨架 + 定制实现" 的设计思路，在其他物联网协议（如 MQTT、Modbus）的处理中复用类似思想。
