产品描述
CSM2221 是由芯晞微推出的一款超低静态电流、高耐压、高 PSRR、300mA 输出低压差线性稳压器（LDO），采用先进的 CMOS 工艺设计，在实现极低功耗的同时兼顾优异的线性与负载调整性能，专为电池供电系统、便携式设备及各类对功耗与噪声敏感的模拟 / 数字电路提供稳定、纯净的供电方案。
该设备的设计适用于与 1F 输入和 1uF 输出陶瓷电容器配合使用。其他特性还包括具备低静态电流的关机模式、折回电流限值以及过温保护功能。
产品特点
2.5V至5.5V输入电压范围
0.5A 低供电电流(典型值)
输出电压精度:2.0%(典型值)
*低压差电压:400mV(典型值)，在300mA时
300mA额定输出电流
输出电流限制
过温保护
-40°C至 +85°℃工作温度范围
场景应用
电池供电设备：蓝牙耳机、TWS 耳机、智能手环、智能手表、便携式检测仪、手持医疗设备；
物联网终端：低功耗蓝牙模块、Wi-Fi 模块、LoRa 节点、各类环境传感器、烟感 / 气感探测器；
消费电子：遥控器、电动玩具、蓝牙音箱、数码配件、小型小家电控制板；
工业与仪表：小型 MCU 系统、ADC/DAC 模拟前端、传感器供电、工业便携采集设备；
噪声敏感电路：音频功放前端、射频模块供电、高精度模拟电路稳压。

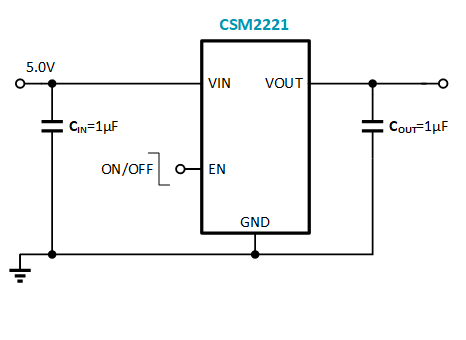

典型应用电路
