Ospf网络类型：P2P和Broadcast

一、P2P

（一）、P2P的作用及特点

P2P（点到点）网络类型

1.作用：

1. 适用于连接两台路由器的链路‌，例如通过PPP（点对点协议）或HDLC（高级数据链路控制）封装的串行链路。
2. 不需要进行DR（指定路由器）和BDR（备份指定路由器）的选举。
3. 路由器之间可以直接建立邻接关系（Full状态），无需通过DR/BDR进行LSA（链路状态通告）的泛洪。

2.特点：

1. 无需选举DR/BDR‌：因为只有两个设备通信。
2. 自动发现邻居‌：通过发送Hello报文自动发现邻居。
3. 组播发送协议报文‌：使用组播地址 224.0.0.5 发送Hello、DD、LSR、LSU、LSAck等报文。
4. 链路开销较低‌：通常用于点对点链路，开销计算简单。
5. 无需手动配置邻居‌：OSPF可自动识别并建立邻居关系。

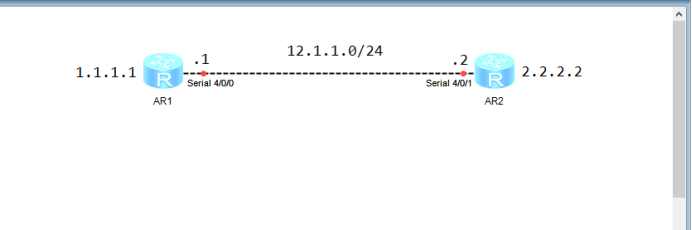

(二）、实验拓扑

(三）、实验代码

R1

<Huawei>system-view

Huawei\]undo info-center enable \[Huawei\]sysname R1 \[R1\]interface s4/0/0 \[R1-Serial4/0/0\]ip address 12.1.1.1 24 \[R1-Serial4/0/0\]quit \[R1\]interface LoopBack 0 \[R1-LoopBack0\]ip address 1.1.1.1 32 \[R2-LoopBack0\]quit \[R1\]ospf router-id 1.1.1.1 \[R1-ospf-1\]area 0 \[R1-ospf-1-area-0.0.0.0\]network 12.1.1.0 0.0.0.255 \[R1-ospf-1-area-0.0.0.0\]network 1.1.1.1 0.0.0.0 ##### ****R2**** \system-view \[Huawei\]undo info-center enable \[Huawei\]sysname R2 \[R2\]interface s4/0/1 \[R2-Serial4/0/1\]ip address 12.1.1.2 24 \[R2-Serial4/0/1\]quit \[R2\]interface LoopBack 0 \[R2-LoopBack0\]ip address 2.2.2.2 32 \[R2-LoopBack0\]quit \[R2\]ospf router-id 2.2.2.2 \[R2-ospf-1\]area 0 \[R2-ospf-1-area-0.0.0.0\]network 12.1.1.0 0.0.0.255 \[R2-ospf-1-area-0.0.0.0\]network 2.2.2.2 0.0.0.0 ### ******(四）、实验测试****** ****查看接口的二层封装协议，可以看到协议为ppp****  1. ****Serial4/0/0 current state : UP****：接口物理状态开启。 2. ****Line protocol current state : UP****：链路层协议状态开启。 3. ****Last protocol up time : 2026 - 03 - 12 15:16:20 UTC - 08:00****：链路层协议最近一次变为 UP 的时间。 4. ****Description:HUAWEI, AR Series, Serial4/0/0 Interface****：接口描述信息。 5. ****Route Port, The Maximum Transmit Unit is 1500, Hold timer is 10(sec)****：路由端口，最大传输单元 1500 字节，保持计时器 10 秒。 6. ****Internet Address is 12.1.1.1/24****：接口 IP 地址 12.1.1.1，子网掩码 255.255.255.0。 7. ****Link layer protocol is PPP****：链路层协议为 PPP。 8. ****LCP opened, IPCP opened****：LCP 和 IPCP 协商成功打开。 9. ****Last physical up time : 2026 - 03 - 12 15:16:12 UTC - 08:00****：接口物理状态最近一次变为 UP 的时间。 10. ****Physical layer is synchronous, Virtualbaudrate is 64000 bps****：物理层同步模式，虚拟波特率 64000 比特每秒。 11. ****Interface is DTE, Clock mode is TC****：接口为 DTE 设备，时钟模式为 TC。 12. 数据统计信息： * ****Last 300 seconds input rate 15 bytes/sec 120 bits/sec 0 packets/sec****：过去 300 秒输入速率。 * ****Last 300 seconds output rate 15 bytes/sec 120 bits/sec 0 packets/sec****：过去 300 秒输出速率。 * ****Input: 86 packets, 4844 bytes****：总的输入数据包和字节数。 * ****Broadcast: 0, Multicast: 0****：输入广播包和组播包数量。 * ****Errors: 0, Runts: 0****：输入错误包和超短数据包数量。 * ****Giants: 0, CRC: 0****：输入超大数据包和 CRC 校验错误包数量。 * ****Alignments: 0, Overruns: 0****：对齐错误包和超限错误包数量。 * ****Dribbles: 0, Aborts: 0****：缓冲溢出错误包和中止错误包数量。 * ****No Buffers: 0, Frame Error: 0****：无缓冲区错误包和帧错误包数量。 ****查看网络类型，可以看到是P2P****  1. ****display ospf interface s4/0/0****：查看 OSPF 协议下 Serial4/0/0 接口相关信息的命令。 2. ****OSPF Process 1 with Router ID 1.1.1.1****：OSPF 进程号为 1，路由器 ID 是 1.1.1.1。 3. ****Interfaces****：标识接口相关信息部分。 4. ****Interface: 12.1.1.1 (Serial4/0/0) --\> 12.1.1.2****：接口 IP 地址为 12.1.1.1，接口类型是 Serial4/0/0，对端邻居 IP 地址是 12.1.1.2。 5. ****Timers****: Hello 10, Dead 40, Poll 120, Retransmit 5, Transmit Delay 1： * ****Hello 10****：发送 OSPF Hello 包的时间间隔为 10 秒。 * ****Dead 40****：Hello 包失效时间为 40 秒。 * ****Poll 120****：对失效邻居的轮询时间为 120 秒。 * ****Retransmit 5****：重传 LSA 的时间间隔为 5 秒。 * ****Transmit Delay 1****：LSA 的传输延迟时间为 1 秒。 ## ******二、Broadcast****** ### ******（一）、Broadcast的作用及特点****** #### Broadcast（广播型多路访问）网络类型 ##### ****1.作用：**** 1. ‌适用于以太网等支持广播的多路访问网络‌，如以太网（Ethernet）或FDDI（光纤分布式 数据接口）。 2. 在该类网络中，OSPF会选举DR和BDR，以减少网络中LSA的泛洪，提高效率。 ##### ****2.特点：**** 1. ‌需要选举DR/BDR‌：用于减少LSA泛洪，避免多台设备之间频繁交换LSA。 2. ‌邻居发现‌：通过Hello报文自动发现邻居。 3. ‌组播发送协议报文‌： 4. 使用组播地址 224.0.0.5 发送Hello、LSU、LSAck报文。 5. 使用组播地址 224.0.0.6 发送DR/BDR相关的Hello报文。 6. ‌非DR/BDR设备只与DR/BDR建立邻接关系‌：DROther路由器之间只建立邻居关系，不交换LSA。 7. ‌默认网络类型‌：当链路层协议为Ethernet或FDDI时，OSPF默认认为是Broadcast类型。 ### ******（二）、实验拓扑******  ### ******（三）、实验代码****** ##### ****R1**** \system-view \[Huawei\]undo info-center enable \[Huawei\]sysname R1 \[R1\]interface g0/0/0 \[R1-GigabitEthernet0/0/0\]ip address 10.1.1.1 24 \[R1-GigabitEthernet0/0/0\]quit \[R1\]interface loopback 0 \[R1-LoopBack0\]ip address 1.1.1.1 32 \[R1-LoopBack0\]quit \[R1\]ospf router-id 1.1.1.1 \[R1-ospf-1\]area 0 \[R1-ospf-1-area-0.0.0.0\]network 10.1.1.0 0.0.0.255 \[R1-ospf-1-area-0.0.0.0\]network 1.1.1.1 0.0.0.0 ##### ****R2**** \system-view. \[Huawei\]undo info-center enable \[Huawei\]sysname R2 \[R2\]interface g0/0/0 \[R2-GigabitEthernet0/0/0\]ip address 10.1.1.2 24 \[R2-GigabitEthernet0/0/0\]quit \[R2\]interface loopback 0 \[R2-LoopBack0\]ip address 2.2.2.2 32 \[R2-LoopBack0\]quit \[R2\]ospf router-id 2.2.2.2 \[R2-ospf-1\]area 0 \[R2-ospf-1-area-0.0.0.0\]network 10.1.1.0 0.0.0.255 \[R2-ospf-1-area-0.0.0.0\]network 2.2.2.2 0.0.0.0 ##### ****R3**** \system-view \[Huawei\]undo info-center enable \[Huawei\]sysname R3 \[R3\]interface g0/0/0 \[R3-GigabitEthernet0/0/0\]ip address 10.1.1.3 24 \[R3-GigabitEthernet0/0/0\]quit \[R3\]interface loopback 0 \[R3-LoopBack0\]ip address 3.3.3.3 32 \[R3-LoopBack0\]quit \[R3\]ospf router-id 3.3.3.3 \[R3-ospf-1\]area 0 \[R3-ospf-1-area-0.0.0.0\]network 10.1.1.0 0.0.0.255 \[R3-ospf-1-area-0.0.0.0\]network 3.3.3.3 0.0.0.0 ##### ****R4**** \system-view \[Huawei\]undo info-center enable \[Huawei\]sysname R4 \[R4\]interface g0/0/0 \[R4-GigabitEthernet0/0/0\]ip address 10.1.1.4 24 \[R4-GigabitEthernet0/0/0\]quit \[R4\]interface loopback 0 \[R4-LoopBack0\]ip address 4.4.4.4 32 \[R4-LoopBack0\]quit \[R4\]ospf router-id 4.4.4.4 \[R4-ospf-1\]area 0 \[R4-ospf-1-area-0.0.0.0\]network 10.1.1.0 0.0.0.255 \[R4-ospf-1-area-0.0.0.0\]network 4.4.4.4 0.0.0.0 ### ******（四）、实验测试****** **查看接口的二层封装，可以看到二层协议是PKTFMT_ETHNT_2**  **查看网络类型，可以看到是Broadcast**  ## ******三、P2P 与 Broadcast 的主要区别****** |----------------------|----------------|---------------------------| | 特性 | P2P（点到点） | Broadcast（广播型） | | ‌****连接设备数****‌ | 仅限两台设备 | 支持多台设备 | | ‌****是否选举DR/BDR****‌ | 否 | 是 | | ‌****邻居关系建立方式****‌ | 自动发现 | 自动发现 | | ‌****邻接关系建立****‌ | 直接建立邻接关系（Full） | 与DR/BDR建立邻接关系 | | ‌****报文发送方式****‌ | 组播（224.0.0.5） | 组播（224.0.0.5 和 224.0.0.6） | | ‌****是否需要手动配置邻居****‌ | 否 | 否 | | ‌****典型链路层协议****‌ | PPP、HDLC | Ethernet、FDDI | ## ******四、总结****** P2P网络‌适合于点对点链路，配置简单，无需DR/BDR选举，适用于专线、串行链路等场景。 ‌Broadcast网络‌适合于以太网等支持广播的多路访问网络，通过DR/BDR机制减少LSA泛洪，适用于局域网等场景。
