广州钡源/钡特电源：雷雨季节对模块电源电源模块会产生什么故障风险？专业的硬件专家会怎么应对？

雷雨季节因强雷电、电网浪涌及潮湿环境等因素，会对模块电源 / 电源模块构成多重故障风险。以下从故障风险类型、硬件专家的专业应对策略两方面展开分析：

一、雷雨季节的故障风险类型

1. 浪涌冲击导致元件损坏

· 核心风险：雷电感应或电网切换产生的瞬态浪涌（电压可高达数千伏），击穿模块内部的半导体元件（如 MOSFET、IC 芯片）。

· 典型表现：模块输入级保险丝熔断、整流桥击穿，或输出电压瞬间跌落至 0V。

2. 接地不良引发的电位差损坏

· 风险机制：若设备接地系统阻抗过高（如接地电阻＞4Ω），雷电入地时产生的电位差会通过电源线耦合至模块，导致内部电路击穿。

· 常见损伤：电源控制芯片、隔离器件（如光耦）因过压烧毁，伴随 PCB 板焦痕。

3. 潮湿环境导致绝缘失效

· 环境影响：雷雨伴随高湿度（湿度＞80% RH），模块内部电路板受潮后绝缘电阻下降（如＜1MΩ），引发爬电或短路。

· 故障表现：输入 / 输出端之间漏电，模块外壳带电，或间歇性无输出。

4. 共模干扰引发的逻辑紊乱

· 干扰路径：雷电电磁脉冲（EMP）通过空间辐射或线缆耦合进入模块，干扰 PWM 控制信号，导致输出电压波动（如纹波增大至额定值 2 倍以上）。

· 隐性风险：虽不直接损坏元件，但可能导致后端设备（如 PLC、服务器）误动作。

5. 散热系统异常加剧过热

· 间接影响：雷雨天气可能伴随停电或空调故障，模块散热风扇停转，内部温度在潮湿环境中快速上升（如 30 分钟内超过 70℃），触发过热保护。

二、硬件专家的专业应对策略

1. 浪涌防护的分级设计（核心措施）

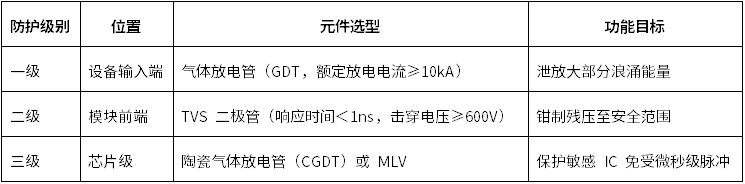

· 三级防护架构：

· 专家设计要点：

各级防护元件需匹配响应时间（GDT＞TVS＞MLV），避免 "保护盲区"；
浪涌防护电路需单独设计 PCB 走线，线宽≥2mm，避免与信号线交叉。

2. 接地系统的优化与检测

· 接地拓扑设计：

采用 "星型接地" 结构：模块电源地（PGND）、信号地（SGND）、安全地（EGND）分别连接至机柜总接地点，总接地电阻＜1Ω；
户外设备需加装接地桩（长度≥2.5m），并使用降阻剂（如膨润土）将接地电阻降至＜4Ω。

· 专业检测工具：

使用接地电阻测试仪（如福禄克 1625）定期测量接地系统阻抗，雷雨季节前必须复检。

3. 防潮与绝缘强化方案

· 电路板防护：

喷涂三防漆（硅橡胶类，耐温 - 50℃~+200℃），重点覆盖焊盘、过孔等易受潮部位；
元件间隙≥1.5mm，避免潮湿环境下的爬电（爬电距离按 GB/T 16935.1 标准设计）。

· 密封设计：

户外模块采用灌胶工艺（环氧树脂灌封），防护等级达 IP67，防止雨水侵入；
机柜加装防潮加热器（温控启动，温度＜15℃时开启），维持内部湿度＜60% RH。

4. 电磁兼容性（EMC）强化措施

· 共模干扰抑制：

在输入 / 输出端串联共模电感（如铁氧体磁环，阻抗≥1kΩ@100MHz），抑制 EMP 干扰；
控制信号线缆使用双绞屏蔽线，屏蔽层单端接地（接模块 PGND）。

· PCB 抗干扰设计：

电源控制芯片周围铺设完整地平面，信号层与电源层间距＜0.2mm，减少电磁耦合；
关键信号（如 PWM）走线长度＜5cm，避免形成天线效应。

5. 散热与冗余备份策略

· 应急散热方案：

机柜内置备用电池供电的风扇（续航≥2 小时），停电时自动启动，维持模块温度＜60℃；
高功率模块预留散热孔，可外接便携式散热风机（风量≥50CFM）。

· 冗余架构设计：

重要系统采用 "热插拔冗余电源"（如 2+1 并联），单模块故障时，冗余模块自动接管负载，同时通过 SNMP 协议远程报警。

6. 专业测试与维护流程

· 雷雨前预防性测试：

使用浪涌测试仪（如泰克 AWG520）模拟 1.2/50μs 浪涌波形，测试模块耐受能力（应通过 IEC 61000-4-5 标准 Level 4 测试）；
用绝缘电阻表（500V 档位）测量输入 - 输出绝缘电阻，应＞100MΩ。

· 雷雨季后故障排查：

用示波器检测输出纹波（正常≤1% Vout），若异常升高，重点检查 TVS 二极管是否击穿；
拆解模块观察 PCB 是否有碳化痕迹，使用万用表二极管档测量整流桥、MOSFET 的导通压降，判断元件是否失效。

三、专家特别提示

浪涌防护的时效性：TVS 二极管在多次浪涌冲击后性能会衰减（如钳位电压升高），建议每年雷雨季后更换防护元件；
接地系统的动态监测：可安装在线接地监测仪，实时反馈接地电阻变化，超过阈值时远程报警；
模块化设计的优势：采用可插拔式电源模块，故障时 5 分钟内即可更换，减少系统停机时间。

通过上述从防护设计、接地优化、EMC 强化到维护流程的全链条措施，硬件专家可将雷雨季节的电源模块故障率降低 80% 以上，确保关键设备在恶劣天气下的可靠运行。
