无人机动力系统测试台简易校准方案(注意事项与维护建议)

一、简易校准方案

通常不建议用户现场自行校准传感器,因为需要专业设备和环境。但在某些情况下(如长期未使用、搬运后怀疑精度下降等),可以进行简易校准来验证设备状态。

(一)拉力传感器的精度验证与校准

工具准备:1KG、5KG砝码各一个,水平仪

操作步骤:

1.将测试台水平翻转90°固定,使电机安装座朝向正上方;

2.使用水平仪校准头部平面的水平度(十字交叉两个方向上0.2mm/m以内);

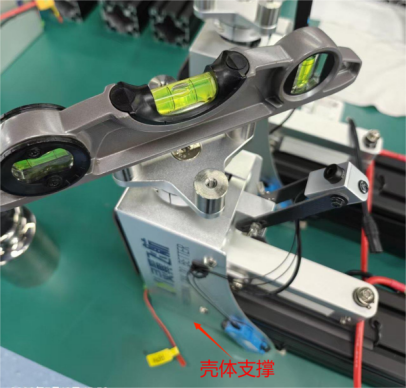

配图 水平仪校准头部水平度

3.上位机执行拉力清零,随后分别在电机安装座上加载1KG、5KG的标准砝码(砝码应尽可能放置在中心位置),将测量值与上位机示数进行对比;

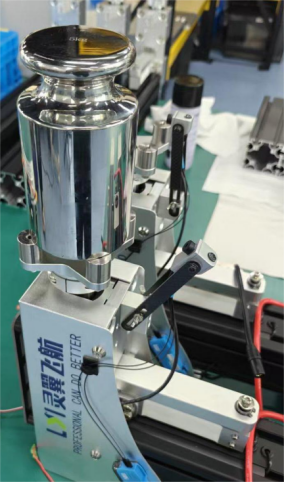

配图 加载砝码

4.①:对于10g以下的测量偏差,不建议进行调整,应以出厂时的校准参数为准。

②:如测量数据与砝码重量的偏差较大(>10g),且呈线性关系,可联系厂家根据此次测量值重新计算拉力系数。

③:如偏差大且无规律,可拔掉拉力(Thrust)传感器的插头后观察上位机示数,如示数大于5000g表示拉力传感器已损坏,需联系厂家维修。

*壳体仅由2根螺栓与机架型材固定,当借由测试台外壳进行水平支撑时(如上图),请勿在头部压载5kg以上砝码!

(二)扭力传感器简易校准

工具准备:配套的力矩杆,水平仪,1KG、5KG砝码各一个。

操作步骤:

1.将测试台固定,保证主轴方向与水平面平行;

2.建议拆除外壳后以两个直线轴承座顶部为基准找平,主轴相对水平面的水平度应在0.2mm/m以内;

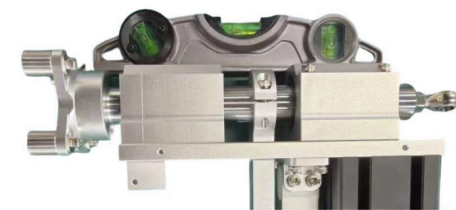

配图 基准找平

3.在电机安装座上安装力矩杆;

4.上位机执行扭力清零,随后分别在力矩板上203.94mm处加载1KG、5KG的标准砝码(对应扭矩2Nm与10Nm),将测量值与上位机示数进行对比;

5.①:对于0.01Nm以下的测量偏差,不建议进行调整,应以出厂时的校准参数为准。

②:如测量数据与实际扭矩偏差较大(>0.01Nm),且呈线性关系,可联系厂家调整扭力系数。

③:如偏差大且无规律,可拔掉扭力(Torque)传感器的插头后观察上位机示数,如示数大于10Nm,表示扭力传感器已损坏,需联系厂家维修。

(三)电压传感器的精度验证与校准

工具准备:万用表

操作步骤:

  1. 设备上电后使用万用表测量电调的供电电压;

  2. 与上位机电压显示值进行对比,建议按以下方式校准:

    ①若现场使用到的电压等级较为固定,如40~60V,建议以40V和60V作为基准进行针对性校准,则能在该范围内获得更加精准的测量数据。

    ②若使用范围较宽泛,且检测到的电压偏差较小(≤1V),则不建议进行校准。

3、若电流无变化或异常波动,请检查接线并联系厂家处理。

(四)电流传感器的精度验证与校准

工具准备:电流表

操作步骤:

  1. 将电流表接入直流动力回路,上位机采样频率设定10Hz;

  2. 使电机以30%油门运行,电流稳定后,记录下当前的电流表读数与上位机电流读数(建议多次测量取平均值);

  3. 使电机以100%油门运行,电流稳定后,记录下当前的电流表读数与上位机电流读数(建议多次测量取平均值);

  4. 对比不同电流工况下的偏差情况:

    ①对于5%以内的电流偏差,不建议进行调整,应以出厂时的校准参数为准。

    ②若电流偏差大于5%,可按附录方法进行计算,并联系厂家修改校准参数。

    ③若电流无变化或异常波动,请检查接线并联系厂家处理。

*虽然电机运转平稳但运转中依然存在电流波动,因此上述方法建议仅用于验证。

二、注意事项与维护建议

校准注意事项

  • 校准前确保测试台处于稳定的环境温度下(建议20±5℃);

  • 使用经过计量认证的标准砝码和仪器;

  • 校准过程中避免振动和气流干扰;

  • 记录完整的校准数据,便于追溯和分析;

  • 校准系数修改需要密码,请联系厂家技术支持。

日常维护建议

  • 建议每6个月进行一次精度验证;

  • 每年进行一次专业校准(可返厂或由专业机构完成);

  • 保持传感器清洁,避免灰尘和异物进入;

  • 定期检查连接线缆和接插件;

  • 长时间不使用时,建议覆盖防尘罩。
