一、RSTP（ Rapid Spanning Tree Protocol， 快速生成树）
1、背景：
RSTP从STP发展而来，具备STP的所有功能，可以兼容stp运行
2、RSTP与STP不同点
（1）减少端口状态
STP: disabled\blocking\listening\learning\forwarding
RSTP：
discarding：不发送配置BPDU，不进行MAC地址学习，不收发数据
learning：发送配置BPDU，进行MAC地址学习，不收发数据
forwarding：发送配置BPDU，进行MAC地址学习，收发数据
（2）增加端口角色
STP： 指定端口、根端口、阻塞端口
RSTP:
根端口：
指定端口：
Alternate端口：替代端口，根端口的备份
Backup端口：备份端口，指定端口的备份
总结：有替代端口后，就算网络拓扑发生变化，也不会发生重新选举STP的情况，白白浪费30秒
（3）BPDU格式不同
RSTP中：
协议版本ID变为2；
BPDU type变为2；

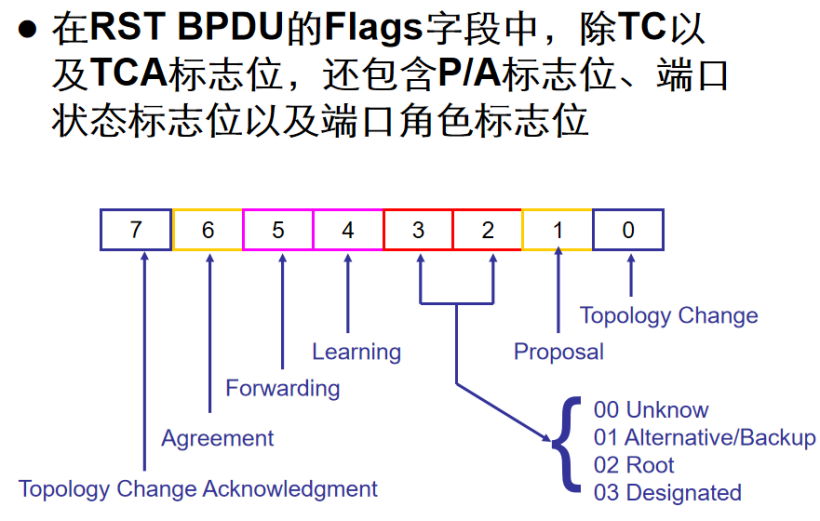

使用了Flag字段的全部8位，而STP只使用了0号和7号两位；
增加version 1 length字段；（为了兼容STP）
（4）BPDU处理方式不同
每台交换机都能从指定端口发出RST BPDU，发送周期为hello time。不需要等待来自根桥的RST BPDU
BPDU老化时间（max age）为3个连续的hello time时长；

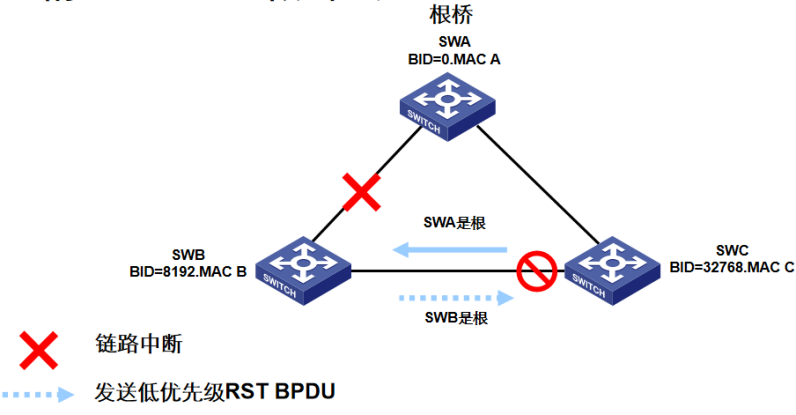

阻塞状态收到低优先级RST BPDU的处理：会立即做出回应
分析：当SWB和SWA的链路down时，SWB就暂时收不到来自根桥的RST BPDU，此时它认为自己是根桥。会向SWC发送RST BPDU告知自己是根桥，SWC收到后就很惊讶，明明根桥好着呢，然后会向SWB发送RST BPDU告知它，SWA是根桥。这就是阻塞状态收到低优先级RST BPDU的处理：会立即做出回应；
（5）当网络拓扑发生变化时，RSTP可以更快地恢复网络连通性
3、RSTP的快速收敛机制

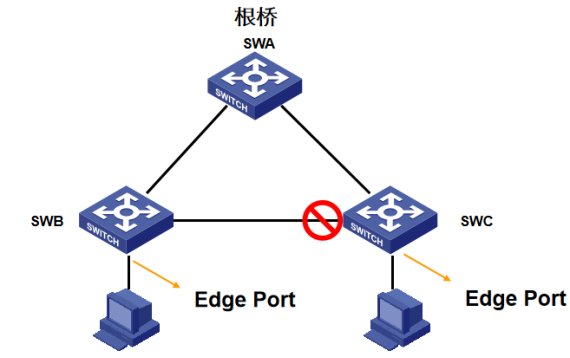

（1）边缘端口机制
直接与终端端口相连的端口
直接进入转发，无需延时，不触发拓扑的转变，不会成环；
收到BPDU时，转变成非边缘端口，重新参加stp计算。
（2）根端口快速切换
根端口故障后，如果新的根端口对端的指定端口处于转发状态，则新的根端口立即进入转发状态，不需要向stp一样等30秒切换时间

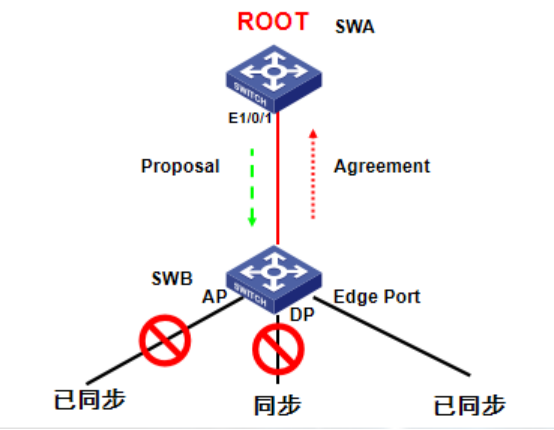

（3）指定端口的快速切换--P/A机制
握手请求报文：proposal
握手回应报文：agreement
sw1新增链路或故障链路恢复，指定端口进入转发状态前，向对端sw2发送proposal报文（把P位置位为1的BPDU报文）；
sw2收到proposal报文后，立刻进行同步操作，即把除了边缘端口和收到p置位的BPDU报文端口外，其他所有端口阻塞掉，同时防止临时环路；
同步完成后，向对端sw1发送Agreement报文；
收到Agreement报文后，sw1的指定端口进入转发状态；
sw2上被同步阻塞的端口继续进行P/A流程，直至整个网络收敛
bash
【h3c】stp global enable 全局模式下，开启STP功能
【H3c-ethernet0/1】undo stp enable 如果确定某个端口不会存在环路，就可关闭该接口的STP功能
[h3c]stp mode{stp|mstp|rstp|pvst} 配置生成树的模式
【H3c-ethernet0/1]stp edged-port enable 配置边缘端口
【H3c-ethernet0/1]stp cost cost值 配置端口的COST值
【h3c】stp priority 优先级值
【h3c】stp pathcost-standard {dot1d-1998|dot1t|legacy} 改端口的开销标准
【h3c】stp timer hello 配置hello时间
hello time时间过长会造成，生成树计算消耗，对链路故障迟缓
hello time时间过短，会造成频繁发送配置消息，加重CPU和网络的负担
【h3c】stp timer max-age 时间
max age时间过长会造成，对链路故障迟缓,不能及时被发现；
max age时间过短会造成，在网络拥塞的时候交换机误认为链路故障，造成频繁的生成树重新计算；
【h3c】stp timer forward-delay 时间
时间过长会造成，生成树收敛太慢；
时间过短会造成，在拓扑改变的时候，引入暂时的路径环路；
