摘要： 每当我们购买一台显示器，都会用测试图看看有没有坏点、色彩准不准。那么，当我们制造出一台价值上百万的声呐系统准备出厂时，该如何测试它的"视力"好坏、测距准不准、回波强度对不对呢？答案可能出乎你的意料------水声工程师们依靠的是一颗平平无奇的**"小钢球"**。本文将带你揭秘声呐出厂校准的核心技术：标准体校准法（Standard Target Method）。
一、 为什么是"小钢球"？（校准的物理逻辑）
在水下，我们无法用肉眼评估声呐的性能，必须给声呐看一个特征已知、极其稳定的参考物。这就像是用标准砝码去校准电子秤一样。
在水声学中，最完美的"标准砝码"就是实心金属球 （虽然通俗称为"小钢球"，但在极高精度的校准中，业界通常采用声学特性更稳定的碳化钨球 或无氧纯铜球）。
为什么非得是球体？
- 全向各向同性（Omnidirectional）： 球体具有完美的对称性。无论声呐从哪个角度照射它，无论水流让它怎么旋转，它反射回来的声波强度（回波）都是一模一样的。
- 理论值可绝对计算： 基于刚体散射理论和弹性球体共振理论（如 Rayleigh 级数展开），只要知道球的材质（密度、声速）、直径以及所在水域的温度和盐度，物理学家就能极其精确地计算出这颗球在任何频率下的目标强度（Target Strength, 简称 TS，单位 dB）。
- 点目标近似： 只要球的直径相对于声呐所在的空间足够小，它在声学上就可以被视为一个完美的"理想点目标"。
一句话总结：因为我们能100%在数学上算出这颗球的回波应该有多大，所以可以用它来反推声呐系统测得准不准。
二、 挂一颗球，到底在校准声呐的什么？
当我们在水池里吊起这颗小球，开启声呐对着它"打"声波时，工程师主要在测量和校准以下三大核心指标：
1. 系统灵敏度与幅度校准（Target Strength Calibration）
声呐接收到的回波信号是一串电压值。如何把"电压值"换算成具有物理意义的"目标强度（dB）"？
通过标准球，我们强制建立映射关系：测到的电压 = 理论已知的 TS ，从而求出整个声呐系统（包含发射机、换能器、接收电路）的系统常数。
2. 测量点扩散函数（PSF）与波束图
（注：这点与我们上一篇文章紧密相连 ）
标准球是一个物理上的"点"。如果在声呐屏幕上，这个点变成了一个巨大的"光晕"，说明声呐分辨率差；如果有多个"鬼影"，说明旁瓣太高。通过扫描标准球，可以完整测绘出声呐的三维波束图（Beam Pattern），评估其空间分辨率。
3. 测距与测角精度
- 测距： 我们用高精度激光测距仪或卷尺量出声呐到球的实际物理距离。再看看声呐通过测量"声波往返时间（TOF）"算出来的距离是否一致。
- 测角： 转动声呐，看看声呐解算出的目标方位角与转台的实际物理转角是否吻合。
三、 出厂校准实操大揭秘（步骤详解）
在声呐设备出厂前，通常会在消声水池（四周贴满尖劈状吸声橡胶的水池，模拟无边界的无限大海洋）或深水静水湖中进行这项工作。

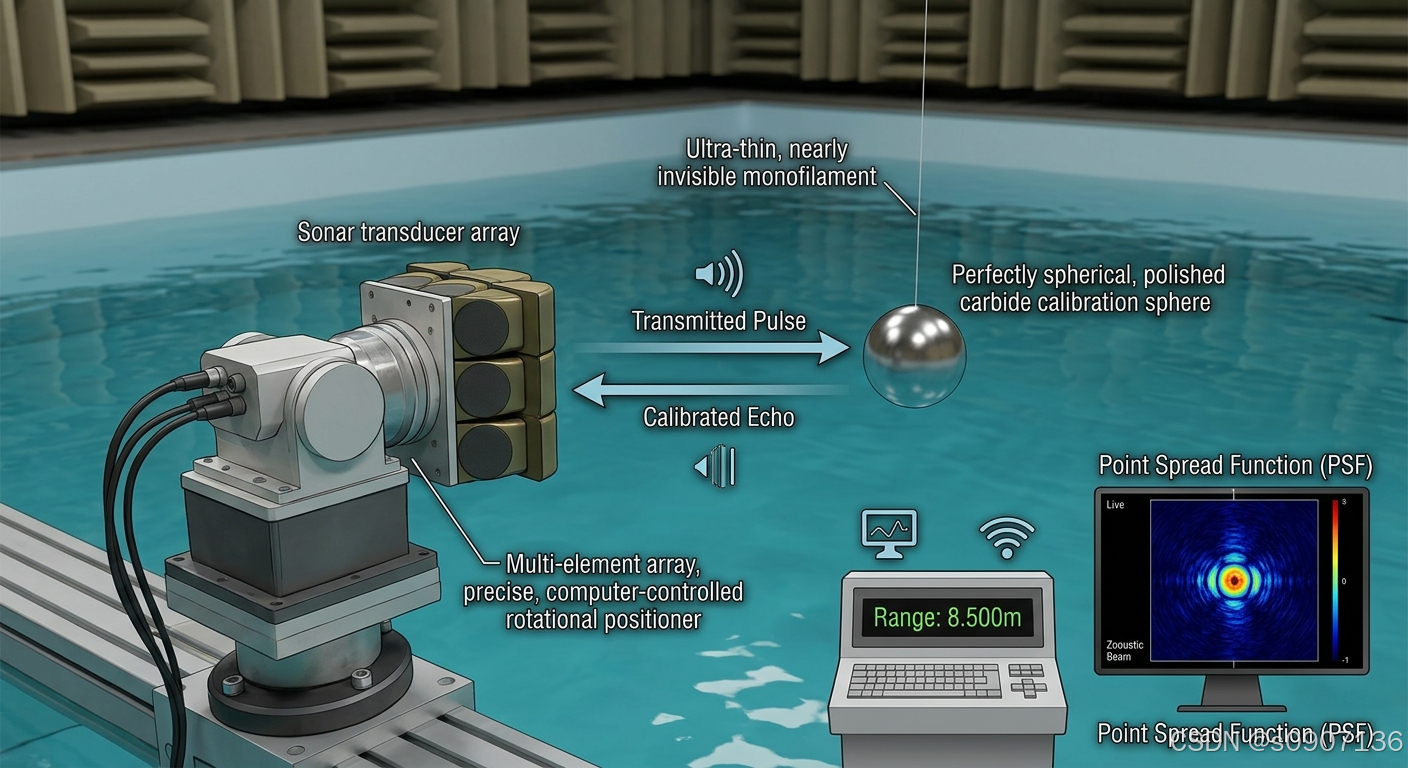

步骤 1：搭建测试环境
- 将声呐安装在一个可以高精度旋转的数控转台上。
- 在声呐正前方一定距离（需满足远场条件，通常几米到十几米），用极细的 尼龙线（钓鱼线） 悬挂标准金属球。
- 细节：为什么用尼龙线？因为尼龙的声阻抗与水非常接近，声波打在上面会直接穿透，不会产生反光（回波），确保声呐只能"看"到那颗球。
步骤 2：浸泡与除气泡
- 球入水后不能马上测试！必须用洗洁精水擦拭，并在水中浸泡一段时间。
- 细节：如果球表面附着了极其微小的空气泡，由于空气和水的声阻抗差异极大，气泡会产生强烈的额外反射，导致理论值完全失效。
3. 测取回波与旋转扫描
- 声呐发射特定频率的脉冲（如 CW 或 Chirp 信号）。
- 记录接收到的目标回波电压幅值。
- 转台控制声呐以 0.1 ∘ 0.1^\circ 0.1∘ 的步进旋转，记录每一度下的回波强度，绘制波束图。
四、 核心原理：基于声呐方程的系统常数解算
这里我们将涉及一点核心的推导，展示工程师是如何算出"校准常数"的。
根据主动声呐方程（Active Sonar Equation），接收到的回波级（ R L RL RL）与各个物理量有如下关系：
R L = S L − 2 T L + T S RL = SL - 2TL + TS RL=SL−2TL+TS
- S L SL SL：声源级（发射出去的声波有多响）
- T L TL TL：单程传播损失（包含球面扩散损失和水体吸收衰减）
- T S TS TS：标准球的目标强度（已知理论值）
在工程实际中，声呐输出的是数字化的幅值信号 V V V（比如 AD 转换后的数值）。为了让声呐在未来的实际测绘中能直接读出任何未知目标的强度 T S m e a s u r e d TS_{measured} TSmeasured，我们需要提取一个系统综合常数 S s y s S_{sys} Ssys（它打包了发射功率、接收灵敏度、电路增益等所有系统固定属性）。
校准时的等式可以改写为：
20 log 10 ( V c a l ) = S s y s − 2 T L c a l + T S t h e o r y 20\log_{10}(V_{cal}) = S_{sys} - 2TL_{cal} + TS_{theory} 20log10(Vcal)=Ssys−2TLcal+TStheory
因为校准时距离 R R R 已知，所以传播损失 2 T L c a l = 40 log 10 ( R ) + 2 α R 2TL_{cal} = 40\log_{10}(R) + 2\alpha R 2TLcal=40log10(R)+2αR 是可以直接算出来的。

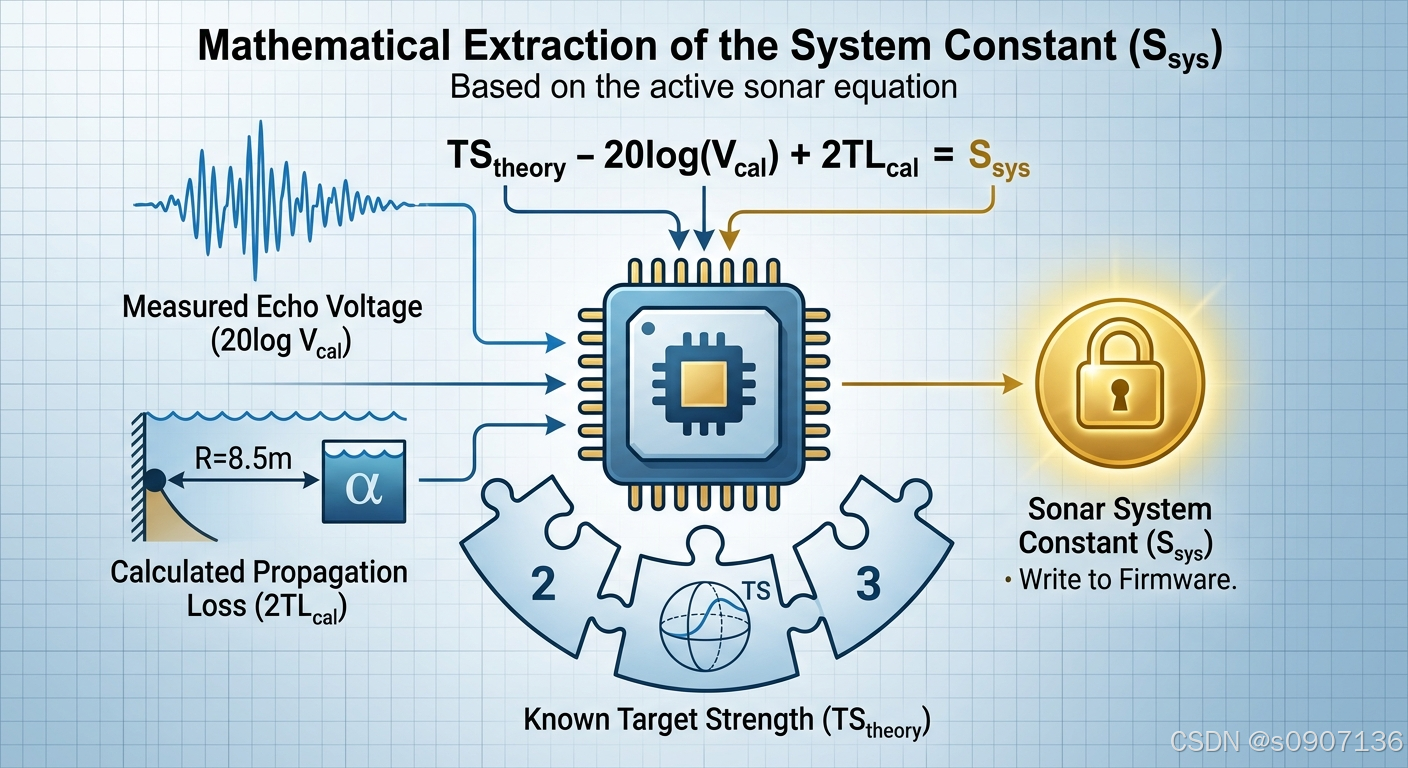

第一步：求出系统常数 S s y s S_{sys} Ssys
S s y s = 20 log 10 ( V c a l ) + 2 T L c a l − T S t h e o r y S_{sys} = 20\log_{10}(V_{cal}) + 2TL_{cal} - TS_{theory} Ssys=20log10(Vcal)+2TLcal−TStheory
（通过把标准球挂在水里测一次，这个常数 S s y s S_{sys} Ssys 就被永久地写死在这台声呐的固件程序里了。 ）
第二步：投入大海实际使用
当这台声呐卖给客户，放到海里探测到了一块未知的礁石，产生了回波电压 V n e w V_{new} Vnew，距离为 R n e w R_{new} Rnew 时。声呐软件就会调用出厂时写进去的 S s y s S_{sys} Ssys，反向算出这块礁石的真实目标强度：
T S r o c k = 20 log 10 ( V n e w ) + 2 T L n e w − S s y s TS_{rock} = 20\log_{10}(V_{new}) + 2TL_{new} - S_{sys} TSrock=20log10(Vnew)+2TLnew−Ssys
这就是通过一颗小钢球，完成整套系统闭环校准的数学本质。

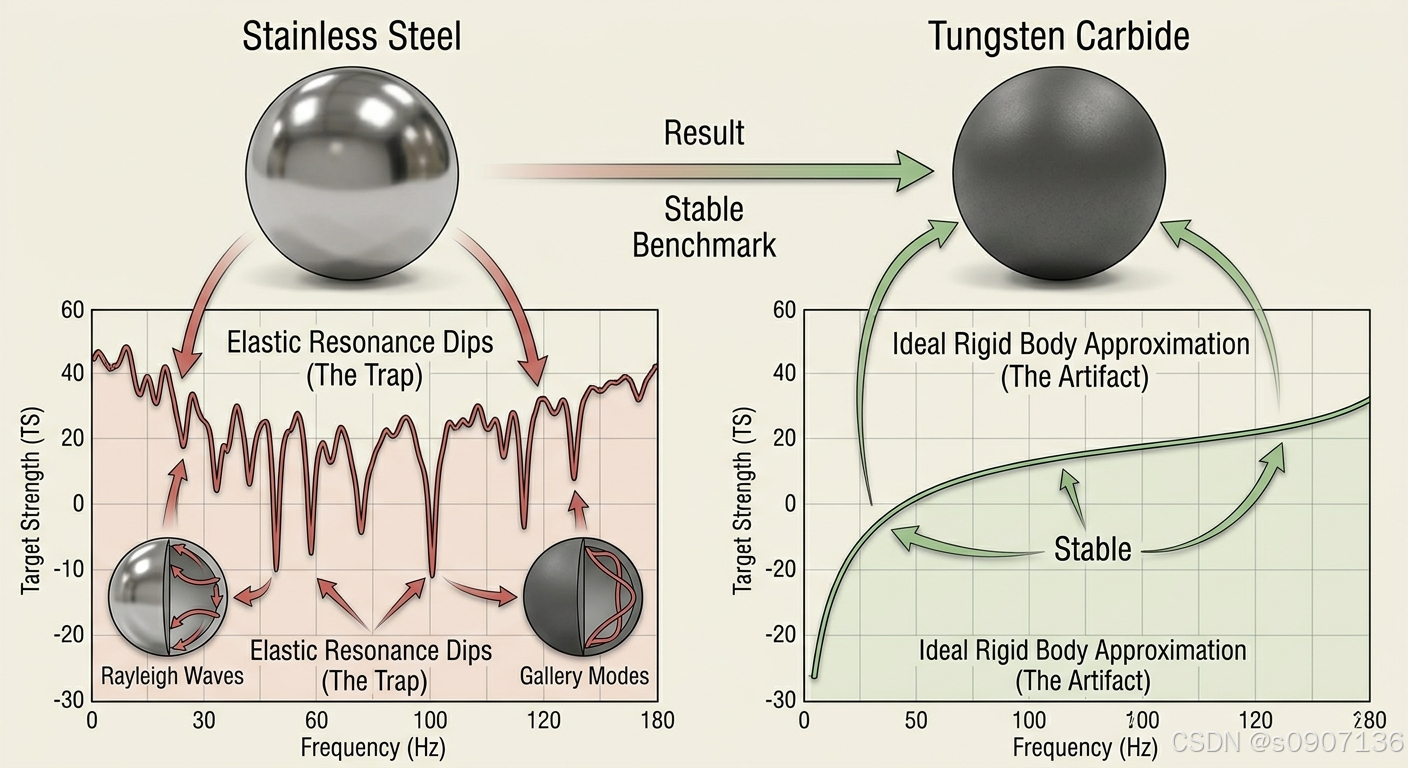

五、 进阶防坑指南：弹性共振的陷阱
文章开头提到，高端校准不用普通钢球，而用碳化钨球，这是水声工程师踩过无数坑得出的血泪教训。
普通不锈钢球在水中受到声波撞击时，不仅表面会反射声波，声波还会透射进钢球内部，在球体内来回振荡（形成瑞利波 和回音廊模式 ）。
如果在某些特定的共振频率下，球体内部漏出来的声波与表面反射的声波发生了相消干涉，这颗球的目标强度（TS）会瞬间发生剧烈跌落！
结果就是： 如果你用的测试频率刚好碰上了钢球的共振点，理论计算的 TS 值极其不稳定。而碳化钨 的密度极高、硬度极大，声波极难穿透进去，它在极宽的频率范围内表现得更像一个完美的"绝对刚体"，TS 曲线非常平滑，是当之无愧的"校准神器"。
六、 总结
无论是最先进的深海多波束地形地貌声呐，还是高精度的探鱼仪，在下水建功立业之前，都要在安静的水池里，静静地凝视这颗直径可能只有几厘米的小金属球。
这颗小球，是连接纯粹物理数学理论 与复杂电子工程系统的唯一桥梁。它是声呐系统的"视力表"，也是衡量水声探测数据是否精准可靠的终极标尺。
