FPGA----zynq 7000与zynqMP内存区域保留方法

发光的沙子2026-04-03 12:42

1、问题的由来：

我们在使用SoC时，不可避免的使用了AXI-HP通道以完成FPGA和ARM的交互，这个交互如果定义在内存区域，那么就需要将这一片内存区域保护起来，防止linux调用。

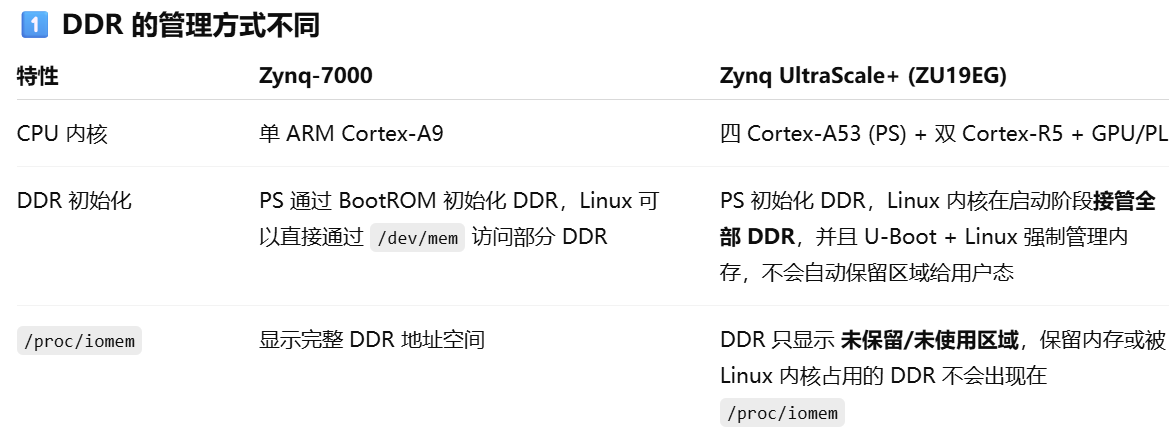

2、zynq与zynqMP的内存管理方式不同

3、对于zynq 7000系列的设备只需要写设备树的保护即可

bash 复制代码

/include/ "system-conf.dtsi"

/ {
    reserved-memory {
        #address-cells = <1>;
        #size-cells = <1>;
        ranges;

        pl_buffer: buffer@2000000 {
            reg = <0x02000000 0x00000100>;
            no-map;
            compatible = "shared-dma-pool";
        };

        ps_buffer: buffer@2010000 {
            reg = <0x02010000 0x00000100>;
            no-map;
            compatible = "shared-dma-pool";
        };
    };
};

4、对于zynqMP系列，需要配置内核+设备数的原则

（1）配置内核，使得ddr可以通过 /dev/mem/ 被读写

bash 复制代码

#配置内核
petalinux-config -c kernel


#输入"/"进入搜索界面
#搜索：DEVMEM，并配置下述两个选项
DEVMEM=y
STRICT_DEVMEM=n

（2）编写设备树

bash 复制代码

/include/ "system-conf.dtsi"

/ {
    #address-cells = <2>;
    #size-cells = <2>;

    reserved-memory {
        #address-cells = <2>;
        #size-cells = <2>;
        ranges;

        pl_buffer: buffer@02000000 {
            reg = <0x0 0x02000000 0x0 0x00000100>;
            no-map;
            compatible = "shared-dma-pool";
        };

        ps_buffer: buffer@02010000 {
            reg = <0x0 0x02010000 0x0 0x00000100>;
            no-map;
            compatible = "shared-dma-pool";
        };
    };
};

注意：必须是<2>，ARM64 内核需要这样才能正确解析 64-bit 地址，否则就报 unsupported node format
