前言
提示：这里可以添加本文要记录的大概内容：
提示：以下是本篇文章正文内容，下面案例可供参考
一、安装matlab支持包

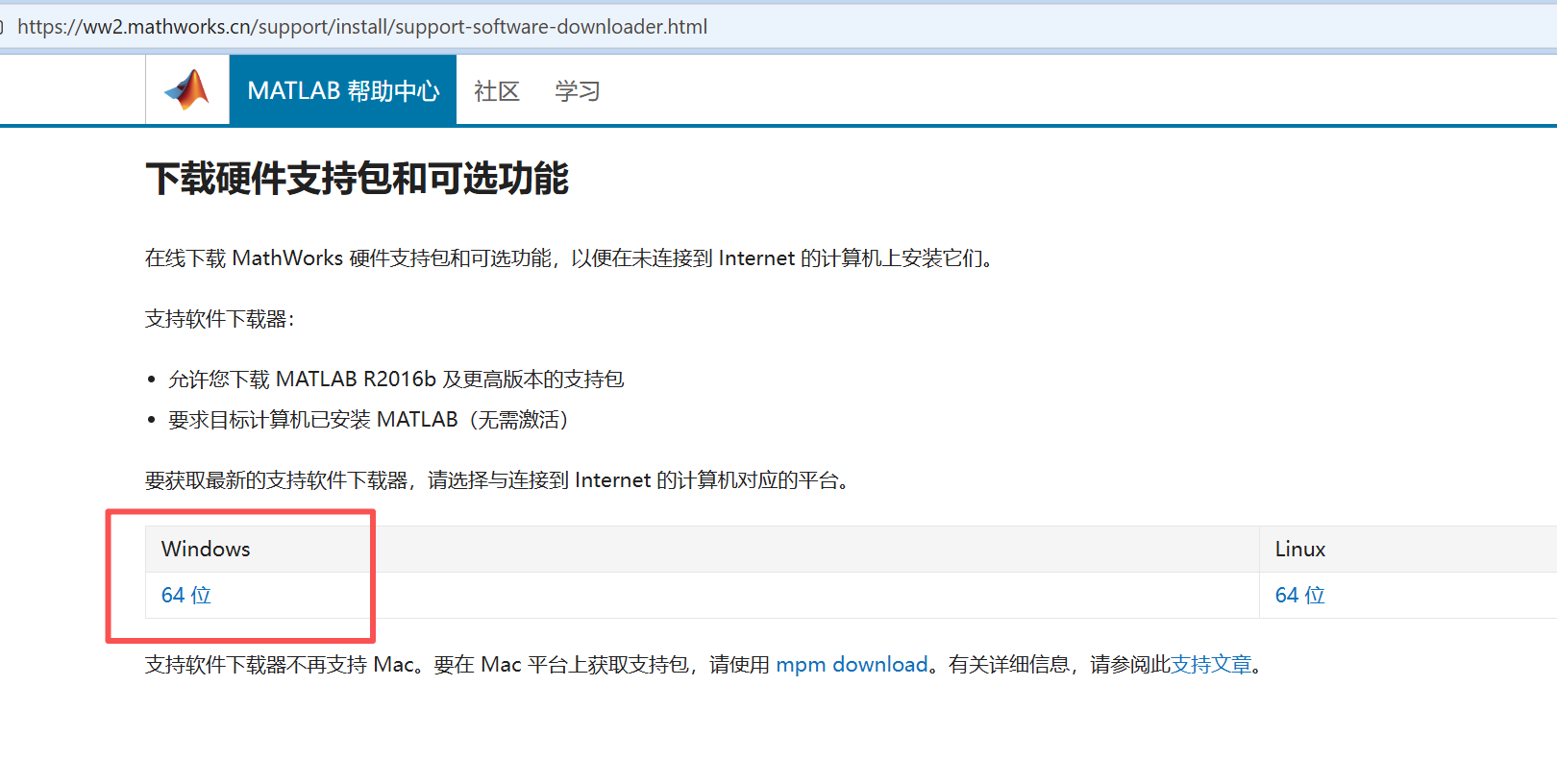

1.下载matlab自带的支持包下载器
https://ww2.mathworks.cn/support/install/support-software-downloader.html
2.下载支持包
（1）运行下载的exe，不用管这个版本号。

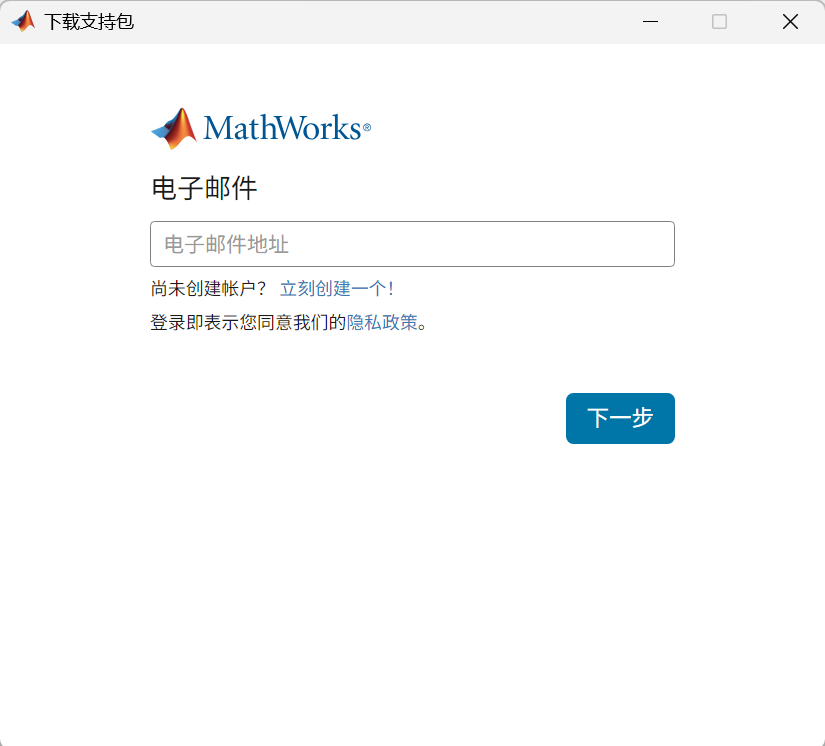

（2）自动运行完弹出matlab登录窗口，用自己在官网注册的账号登录即可

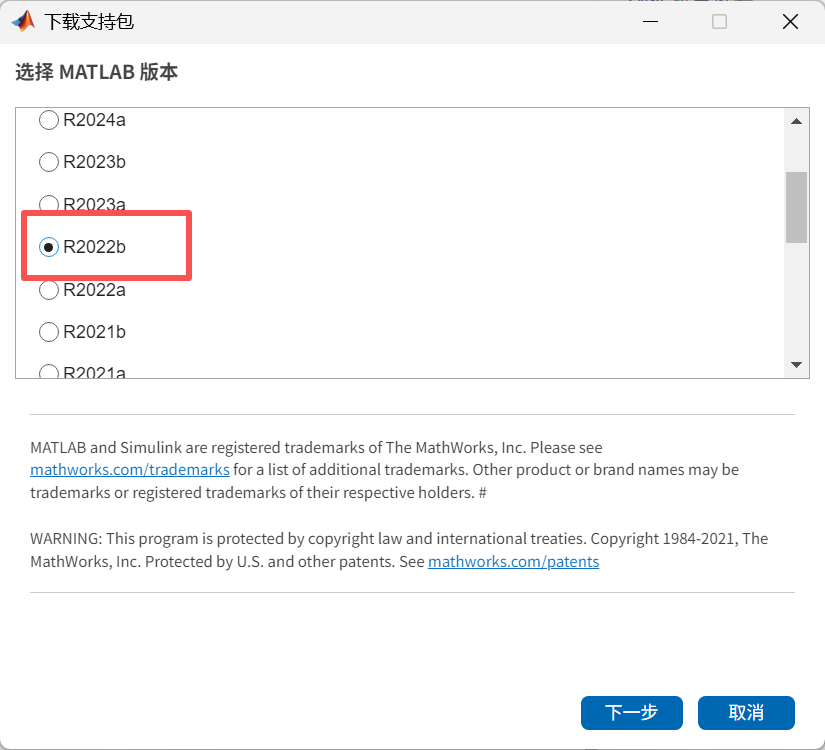

（3）选择自己电脑上的matlab版本，我电脑是R2022b

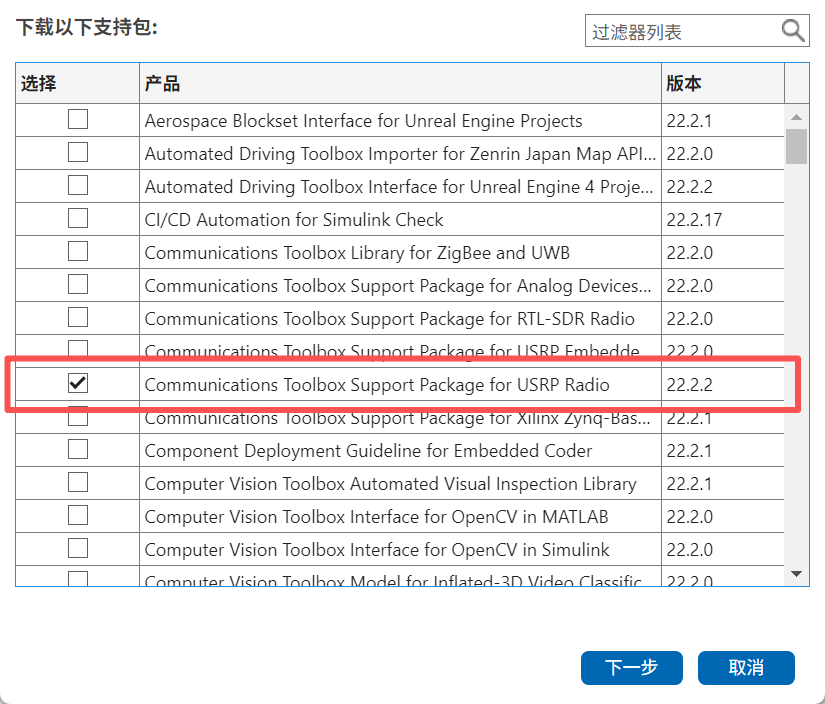

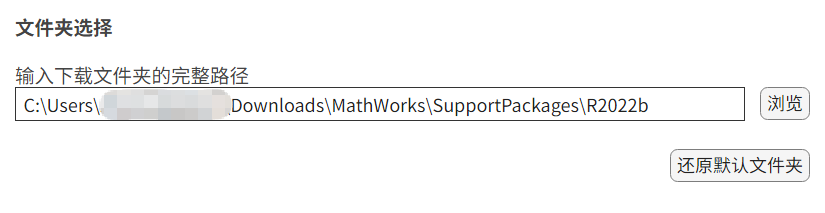

（4）选择支持包并将其安装在默认路径下（请勿修改此安装路径）。
3.安装支持包

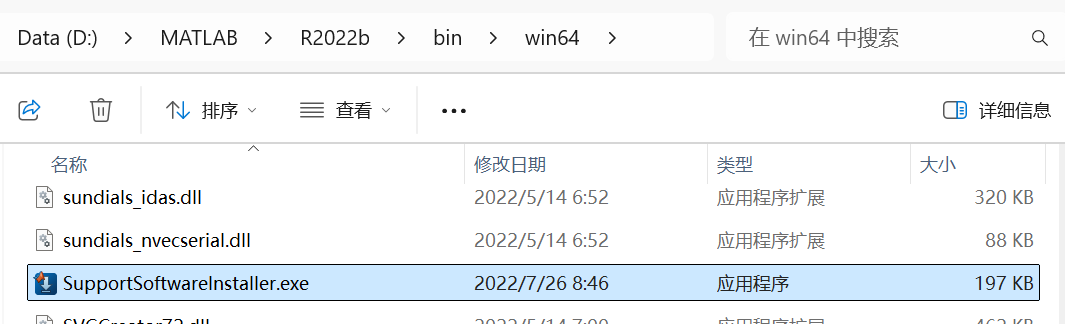

（1）打开matlab.exe所在的文件夹，找到win64里的SupportSoftwareInstaller.exe

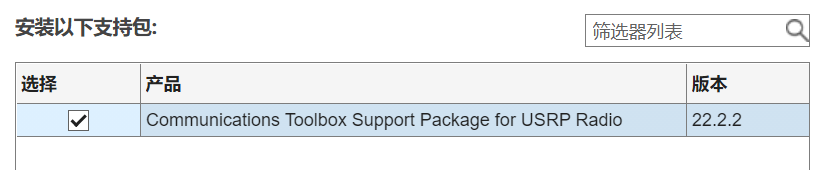

（2）输入账号和密码并点击下一步，软件将自动识别并显示出安装包的位置。选择安装包并点击下一步进行安装。

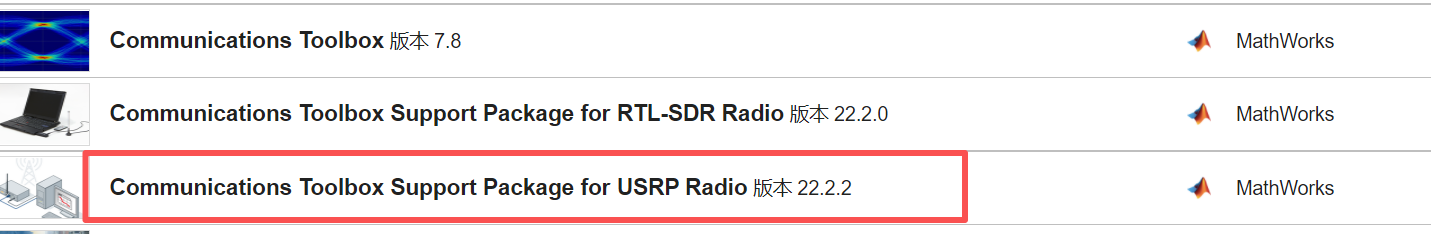

4.matlab验证成功

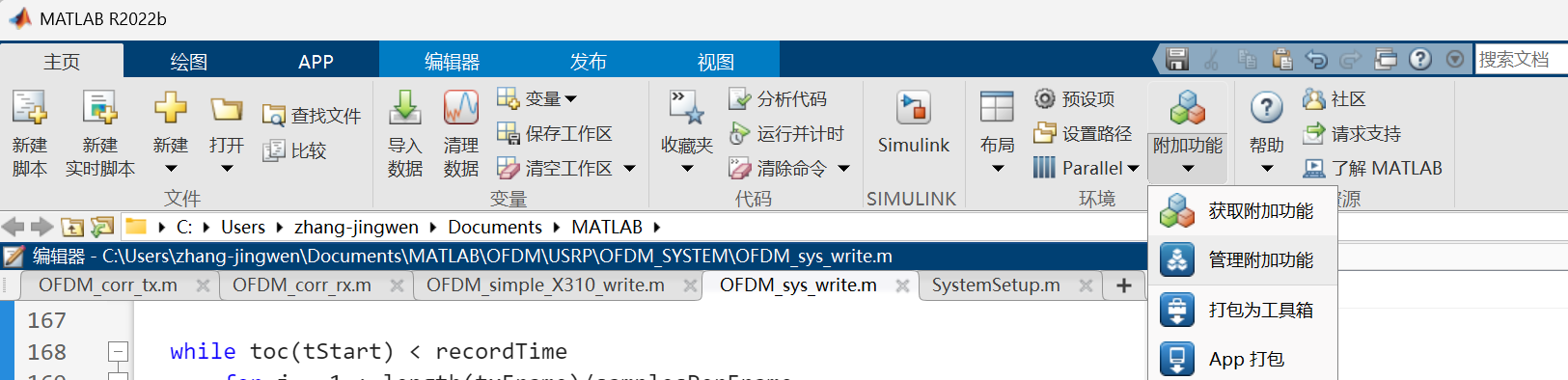

主页------附加功能------管理附加功能。查看硬件支持包是否安装成功
二、安装USB驱动（针对B205等USB连接设备）
1.下载USB驱动并解压
http://files.ettus.com/binaries/misc/erllc_uhd_winusb_driver.zip
2.连接设备，打开设备管理器
设备连接到电脑上的USB3.0 接口上，设备管理器显示其他设备------WestBridge
双击WestBridge，点击更新驱动程序。
若没有连接成功，手动选择USB驱动程序。
选择浏览我的电脑以查找驱动程序，并且选择解压好的USB驱动所在路径中的
erllc_uhd_winusb_drive 文件，并点击下一步。
三、配置以太网（针对X310等网口连接设备）
1.连接设备，设置以太网静态IP
设备连接到电脑上的网口上，用千兆网口转USB也可以（我的电脑没有网口）

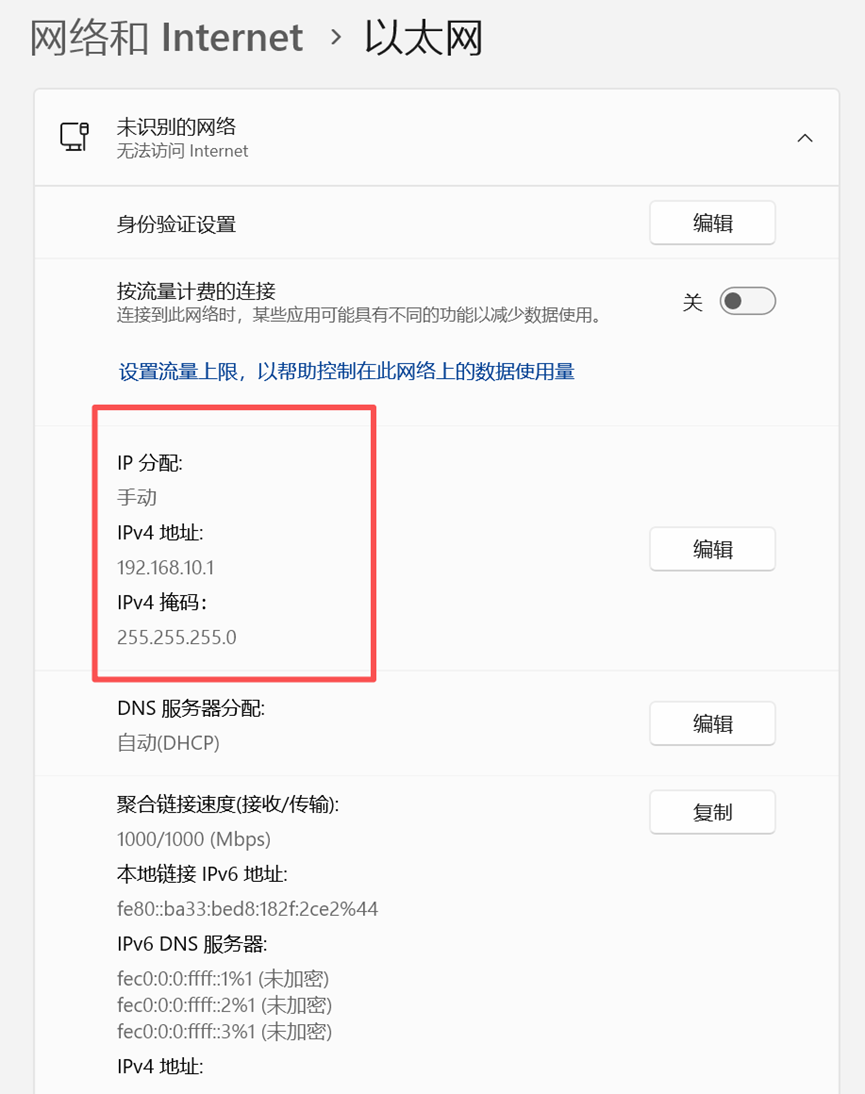

打开电脑设置------网络和Internet------以太网
手动配置IP为192.168.10.1，掩码为255.255.255.0
2.查找设备

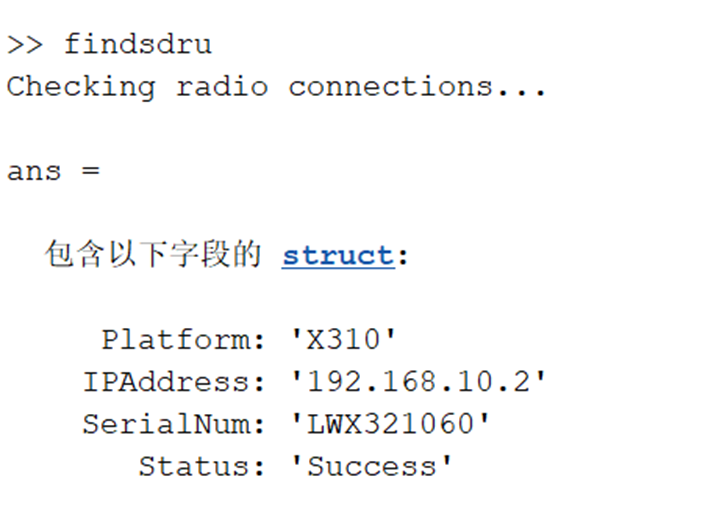

在matlab中运行findsdru，显示设备的详细IP地址
可以在cmd中运行ping 192.168.10.2检查是否连接成功
四、仿真设置
1.两台设备，一收一发------matlab双窗口
建议把发送和接收分成两个文件，电脑打开两个matlab窗口，先运行发送端代码。
在发送端已经开始发送后，运行接收端代码。
2.一台设备，自收自发------matlab单窗口
尝试用双窗口处理，设置不同的channel，但运行第二个程序时就会报错找不到设备，遂放弃。
报错信息：Unable to find radio with IP address '192.168.10.2'
在单窗口中处理很容易underrun或者直接失败。
只能把接收改成写入文件，后期再调用文件处理。
matlab
% 主循环
tStart = tic;
while toc(tStart) < recordTime
%发送
tx(txFrame);
%接收
[data,len] = rx();
if len > 0
% 写入文件
fwrite(fid, [real(data) imag(data)]', 'double');
end
end过程中遇到的问题

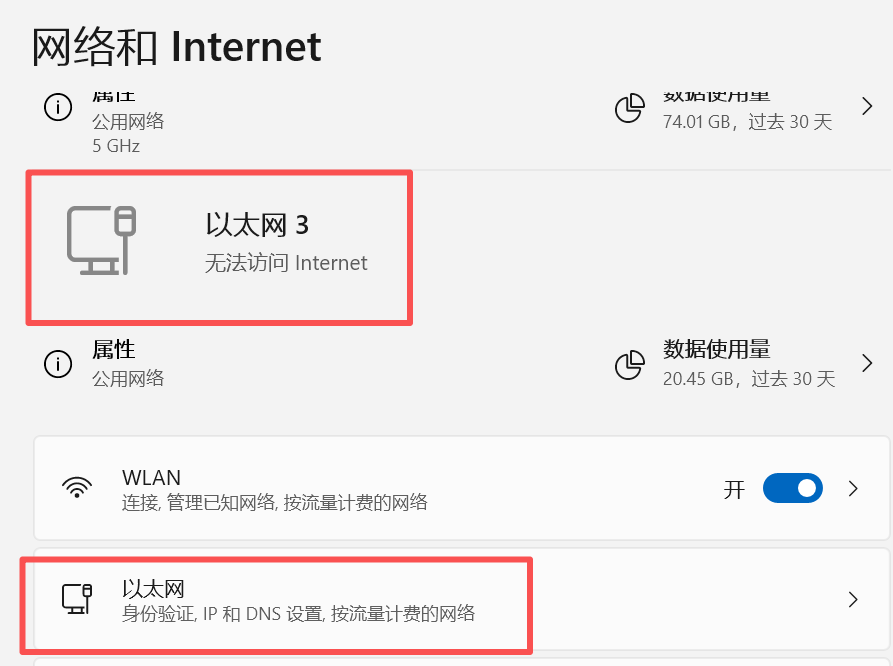

1.网络和Internet里没有以太网
首先，不要安装环回适配器！！！
环回适配器是一个虚拟的、仅在本机内部通信的设备，它无法用来连接真实的 USRP 硬件。
其次，确认你的设备开机了，线也都接好了，以太网就自动出现了。。
2.网卡 MTU 值不够
matlab运行报错：System send MTU size is less than the minimum required by
the IP protocol
这个报错出现很随机，一样的程序昨天没有今天有

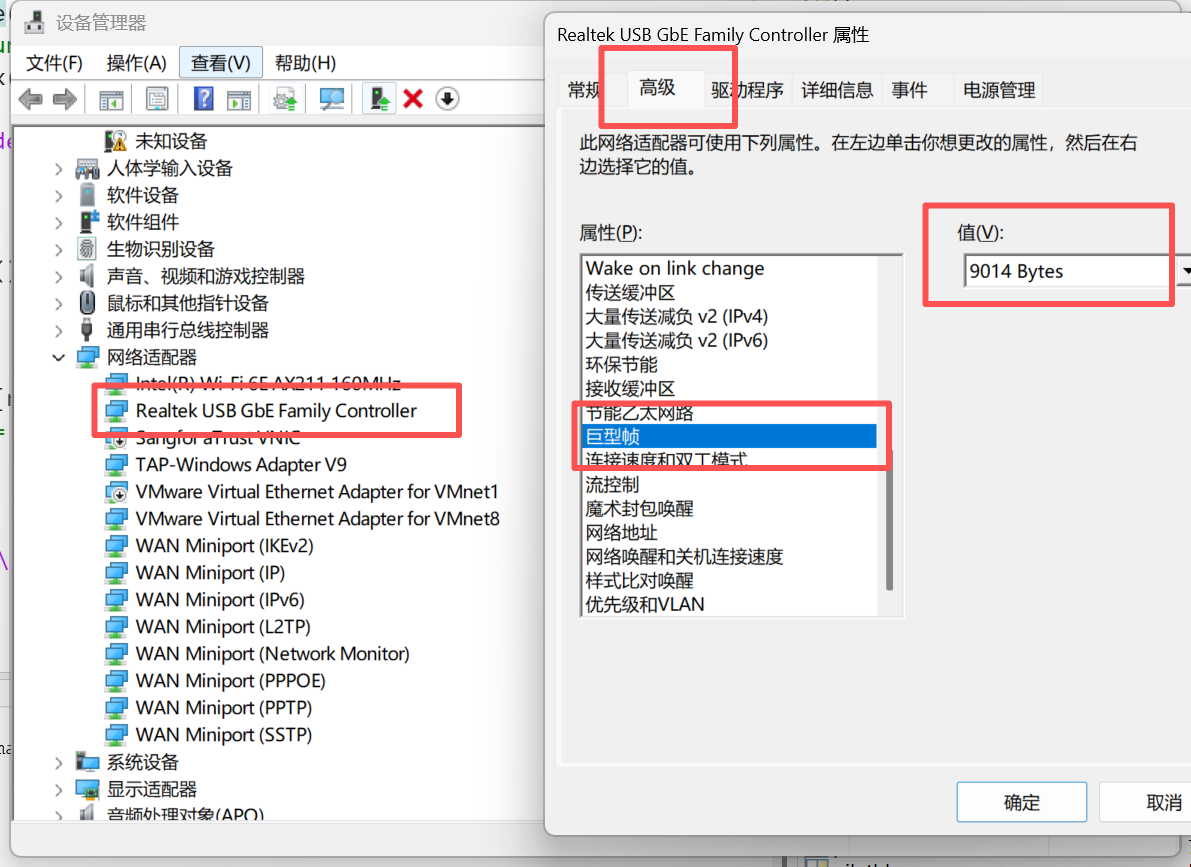

（1）手动在设备管理器里设置MTU
Win+X → 设备管理器------网络适配器------Realtek USB GbE Family Controller（我的USB转网口设备）
右键属性------点 高级 选项卡------找 Jumbo Frame 或 巨型帧 选项
改成 9014 或最大值

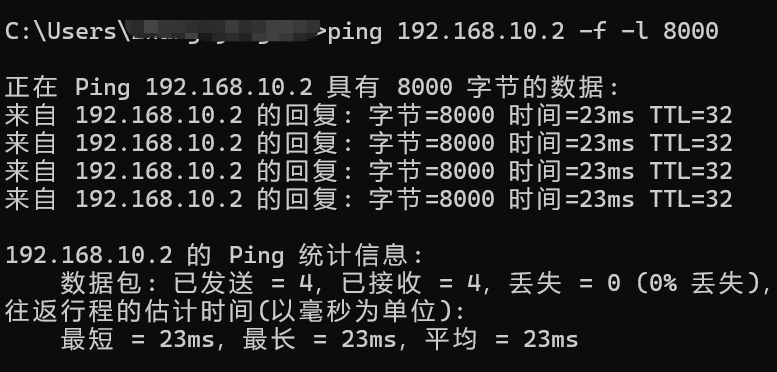

（2）验证可以传输大数据包
cmd中
bash
ping 192.168.10.2 -f -l 8000
3.传输失败
matlab运行报错（发送端）：Transmit unsuccessfully: Could not execute UHD driver command in 'sendData_c': tx send error: sequence error
matlab运行报错（接收端）：Receive unsuccessfully: Could not execute UHD driver command in 'receiveData_cont_c':receiveData:ErrTimeout Timed out on socket receive.
在主循环发送/接收的问题，需要修改仿真代码
