🏆 基本信息
📅 发表时间：2026 年 3 月 17 日
📜 发表期刊：Angewandte Chemie International Edition（ACIE），（IF=16.9）
🎓 文章标题：Beyond Electronic Interaction: Ru Sub-Nanoparticles Reconfiguring Interfacial Water on Ru--Co Diatomic Sites for Accelerated Oxygen Reduction
👥 研究团队：北京化工大学孙晓明+李加展团队
大家好，今天给大家带来一篇顶刊 Angew的硬核科研成果，用最接地气的话，讲透科学家是怎么造出一款超牛电催化剂，还发现了全新催化机制！
先划重点：这篇文章不搞 "老一套" 的电子结构调控，而是用 Ru 亚纳米颗粒操控界面水，给氧还原反应（ORR）"开加速挂"，做出来的催化剂用在锌空电池里，稳定跑 1350 小时不躺平，功率密度直接吊打商用 Pt/C！
先搞懂：我们到底要解决啥问题？
氧还原反应（ORR）就像电池的 "呼吸"------ 燃料电池、锌空电池能不能高效发电，全看它顺不顺畅。
但它有三大痛点：
-
步骤多、慢得离谱：要转 4 个电子 + 4 个质子，一步卡壳全剧终；
-
老催化剂只会 "调电子"：双原子催化剂虽然比单原子强，但还是被 "吸附比例关系" 卡死，性能到顶就上不去；
-
没人管 "水"：反应要质子，但界面水怎么拆、怎么送质子，大家一直忽略。
简单说：以前只改催化剂 "体质"，没管反应 "环境"。而这篇文章的团队，直接换思路：不光调电子，还要 "操控界面水"，让水主动拆成质子送过去，把反应速度拉满！
新突破：
神仙催化剂长啥样？怎么造的？
科学家造了一款复合型 "黄金搭档" ：Ru--Co 双原子位点 + Ru 亚纳米颗粒（CoRu/Ruₙₚₛ）
🔧 制造方法：两步神操作
选择性刻蚀：先把 Co 单原子催化剂 "挖个坑"，造出空位，方便 Ru 原子安家；
共限域吸附 + 焦耳热：把 Ru 加进去，快速加热，不让 Ru 颗粒长太大，精准控制成1.1 nm 的超小亚纳米颗粒**。**
一句话：挖空位→放 Ru→快速定型，完美造出 "双原子 + 亚纳米颗粒"的结构。
5张图看懂：我们到底做了啥
📷 图 1：合成 + 结构表征

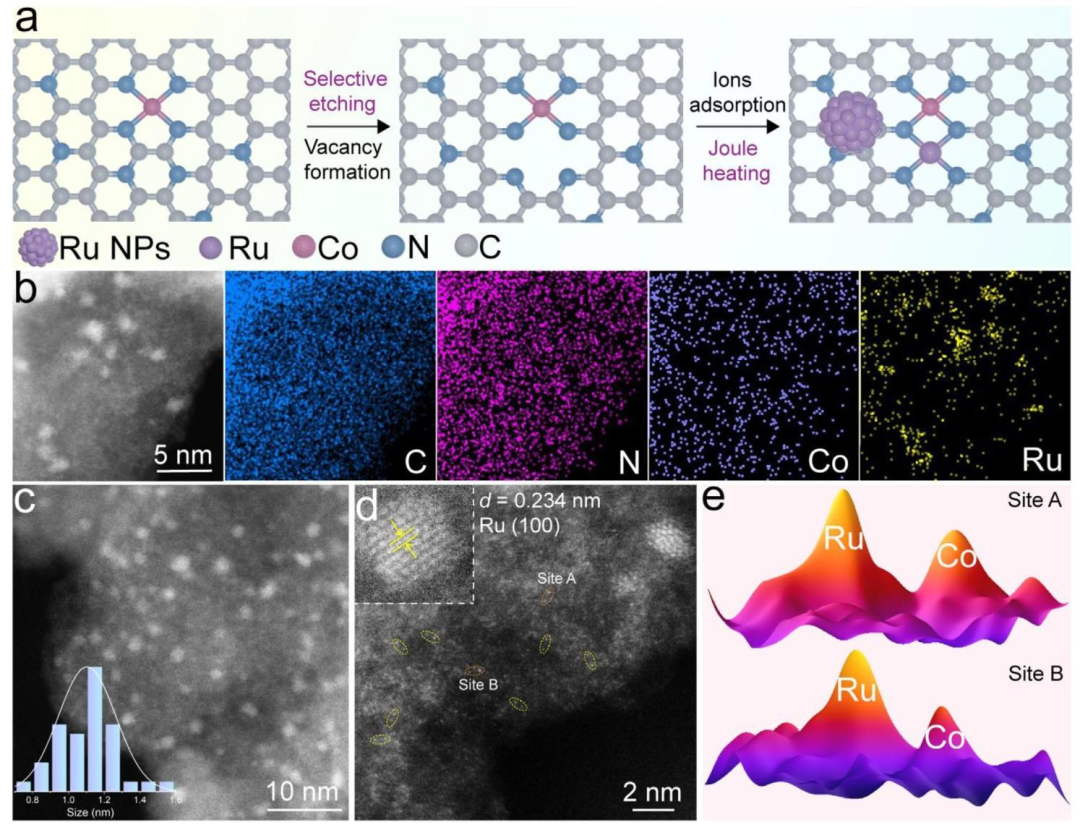

(a) 合成示意图 就像盖房子：先在 Co 单原子材料上刻出空位 ，再把 Ru 离子放进去，最后快速加热，同时长出 Ru--Co 双原子和 Ru 亚纳米颗粒。
(b) 元素分布图 颜色代表元素：C、N、Co、Ru 均匀铺满，没有扎堆，说明分布超均匀。
© HAADF-STEM 图 能看到密密麻麻的小点，尺寸统计显示：Ru 亚纳米颗粒主流大小 = 1.1 nm，超小、超均匀。
(d) 原子级照片 圈出来的就是Ru--Co 双原子对，旁边还有 Ru 颗粒，晶格条纹清晰，结晶度拉满。
(e) 强度扫描 高低峰对应 Co 和 Ru 原子，直接实锤：这一对就是 Ru+Co，不是别的！
✅ 结论：成功造出了Ru--Co 双原子 + 1.1 nm Ru 亚纳米颗粒，结构超规整！
📷 图 2：局部结构表征

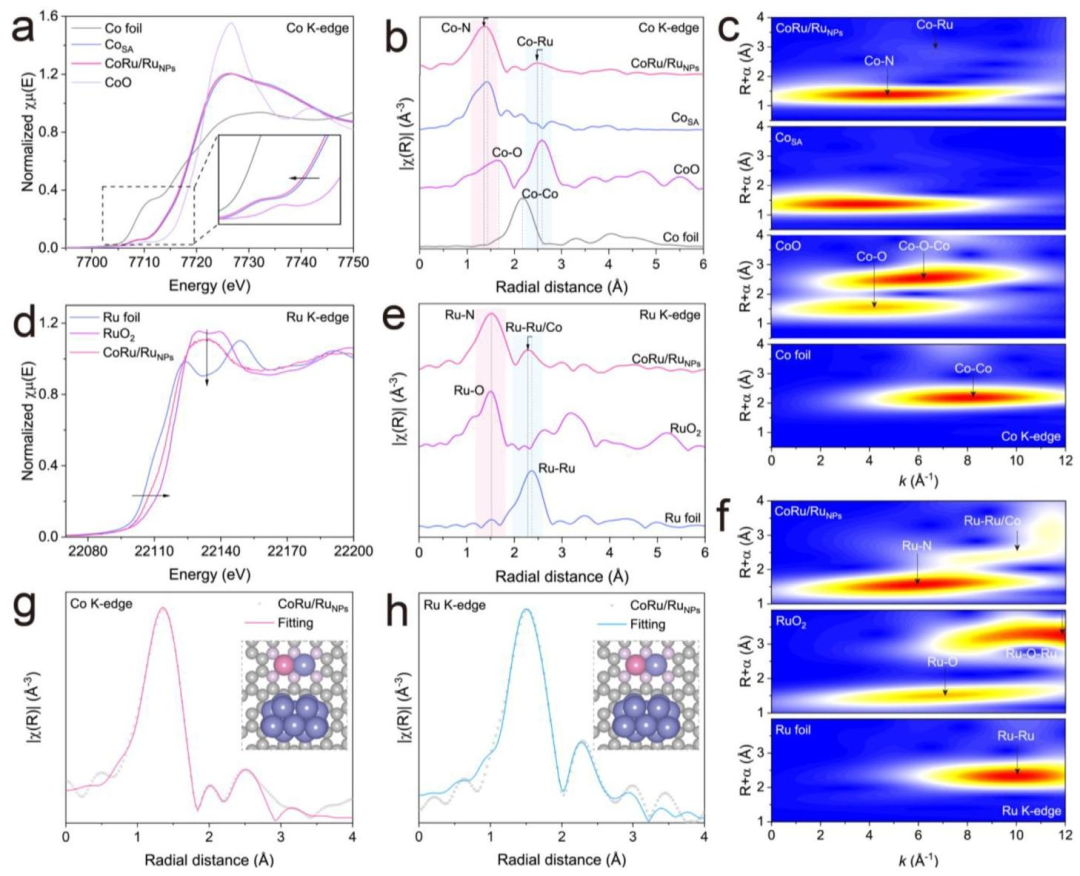

(a)(b) Co 的 XANES+EXAFS
Co 的价态在 0 和 + 2 之间；
出现了Co--Ru 键，单原子里没有，证明双原子成了！
© Co 的小波变换 信号位置和 Co--Co、Co--O 都不一样，实锤 Co--Ru 键。
(d)(e) Ru 的 XANES+EXAFS
Ru 既有和 N 配位的单原子，也有Ru--Ru 键（亚纳米颗粒）；
峰位偏移，说明 Ru 颗粒和基底电子相互作用超强。
(f) Ru 的小波变换 信号和 Ru 箔接近，证明Ru--Ru 结构存在。
(g)(h) 拟合结果 算出精确配位：Co--N、Ru--Co、Ru--N 配位数量完美，最终结构：Ru--Co--N₆C 双原子 + Ru 亚纳米颗粒。
✅ 结论：原子排布精准，电子相互作用强，天生就是好催化剂！
📷 图 3：氧还原 + 锌空电池性能

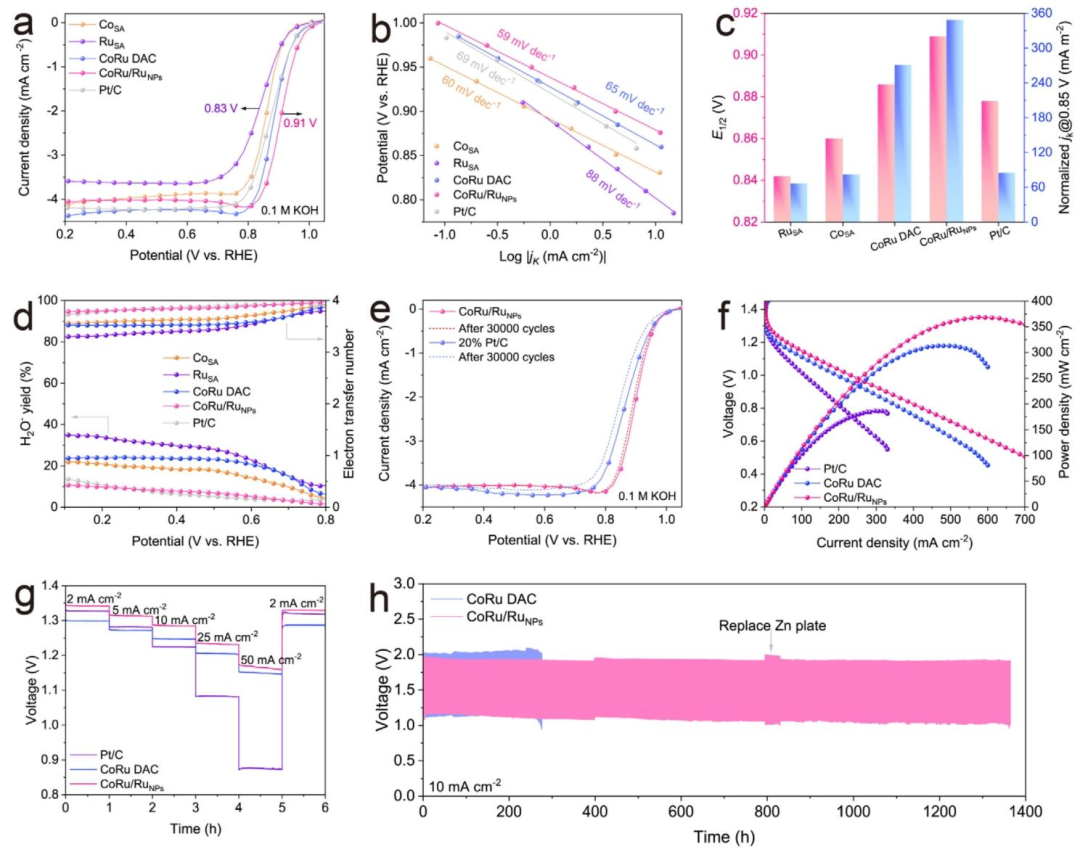

(a) 线性扫描伏安曲线 半波电位0.91 V，比 CoRu 双原子、商用 Pt/C 都高！
(b) 塔菲尔斜率****59 mV dec⁻¹ ，斜率越小反应越快，证明动力学超快。
© 活性对比 0.85 V 时的动力学电流，远超单原子、双原子。
(d) 双氧水产率 + 电子转移数 双氧水几乎为 0，电子转移数接近4，完美 4 电子通路，不浪费能量。
(e) 稳定性 3 万次循环，半波电位只降 4 mV，巨稳！
(f)(g) 锌空电池功率 + 倍率 峰值功率密度369 mW cm⁻²，吊打 Pt/C（186），大电流放电也不崩。
(h) 循环寿命****1350 小时 超长循环，对比双原子的 275 小时，直接5 倍寿命！
✅ 结论：活性、稳定性、实用性全拉满，商用级别的王者！
📷 图 4：界面水 + 质子转移机制

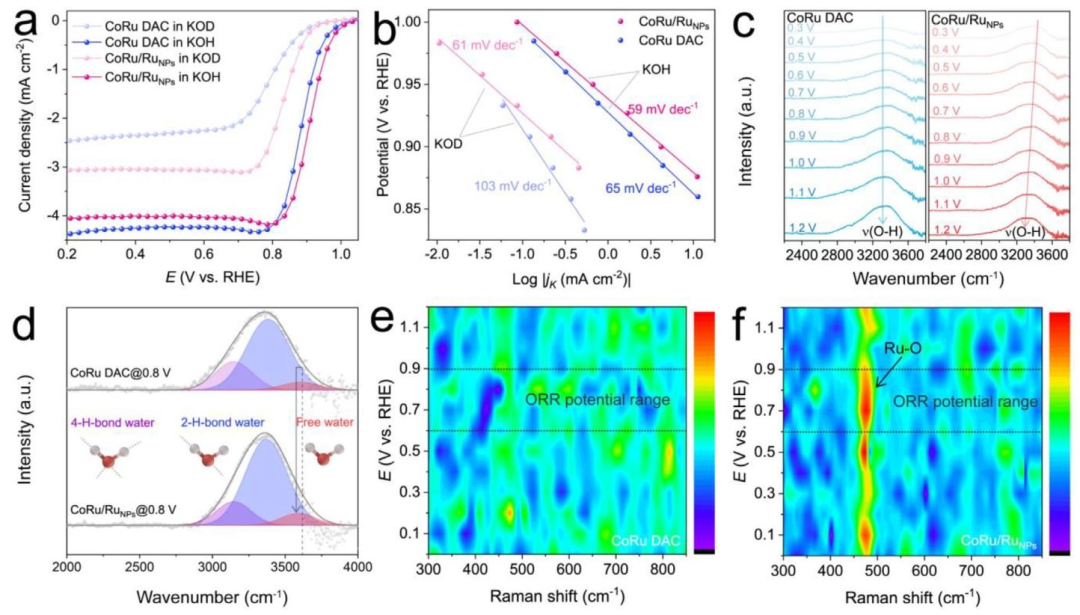

(a)(b) 同位素实验（H₂O vs D₂O）
普通水：CoRu/Ruₙₚₛ塔菲尔 59 mV；
重水：只变到 61 mV，几乎没影响！
对比双原子催化剂：重水直接涨到 103 mV，彻底卡壳。证明：Ru 亚纳米颗粒让质子转移超快，不受同位素影响！
©(d) 原位红外看界面水的 O--H 键：
普通双原子：水结构一动不动；
CoRu/Ruₙₚₛ：Ru 颗粒把强氢键水拆成自由水，更容易解离出质子！
(e)(f) 原位拉曼 出现Ru--O 峰 ，证明 Ru 亚纳米颗粒直接吸附并拆解水分子！
✅ 结论：Ru 亚纳米颗粒 =质子工厂：拆水→产质子→快速送给双原子位点，反应直接起飞！
📷 图 5：DFT 理论计算

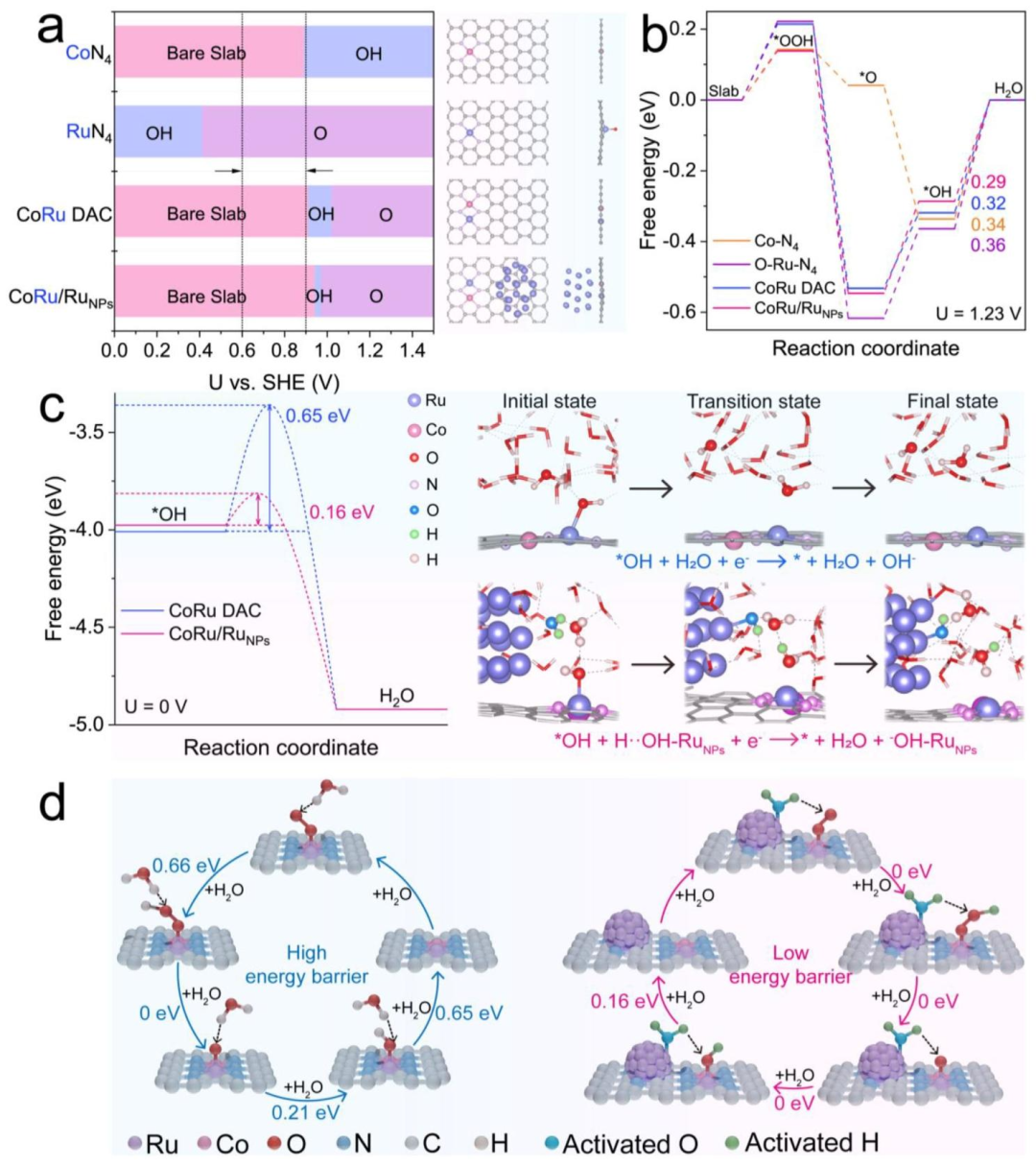

(a) 活性位点覆盖度不同电位下，活性位点始终高效工作。
(b) 自由能图热力学上，CoRu/Ruₙₚₛ能垒最低。
**© *OH 脱附能垒**双原子位点：0.65 eV ；加 Ru 亚纳米颗粒：0.16 eV ！直接降到原来的 1/4，速率控制步骤彻底被打通。
(d) 反应路径 每一步质子转移，Ru 颗粒都在旁边拆水供质子，全程低能垒。
✅ 结论：热力学 + 动力学双重优化，机制完全成立！
这项研究到底牛在哪？划重点！
✅ 全新策略：不止调电子，用亚纳米颗粒重构界面水，开创催化新范式；
****✅精准合成：两步法造出 Ru--Co 双原子 + 1.1 nm Ru 亚纳米颗粒；
****✅性能炸裂：ORR 半波 0.91 V，锌空电池 369 mW cm⁻²，稳跑 1350 小时；
****✅机制清晰：Ru 亚纳米颗粒 =水拆解器 + 质子快递员，大幅降低反应能垒。
以后做电催化，别只盯着电子结构了，界面水，才是下一个突破口！
标签：#焦耳加热 #闪速焦耳热 #热冲击合成 #焦耳热效应 #焦耳热冲击 #脉冲焦耳热、#闪速焦耳热、#焦耳热合成、#快速热冲击、#焦耳热、#氧还原反应、#双原子催化剂、#界面水调控、#锌空气电池、#Ru 亚纳米颗粒
版权说明：本文内容基于公开发表的科研论文整理，仅供参考学习。原创内容，转载请注明出处。
