layout中节点不显示，也没解决，就是记录一下。

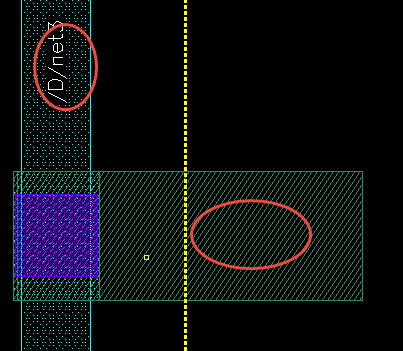

现象是：

并没有继承过来。

排查步骤：

1. 先看是否是 layout XL 打开的

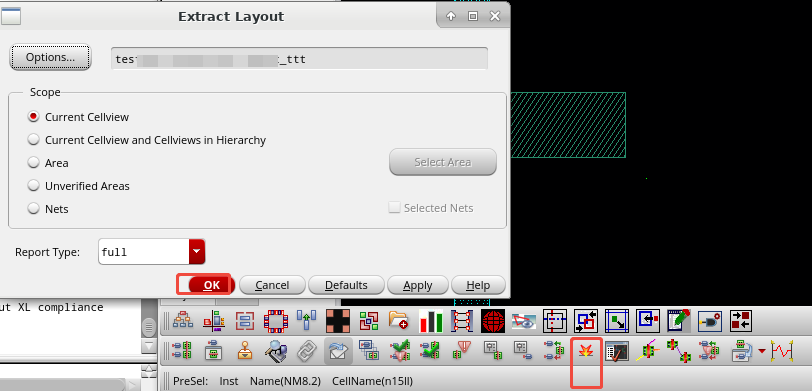

2.其次点击笑火花 重新抽取下connectivity

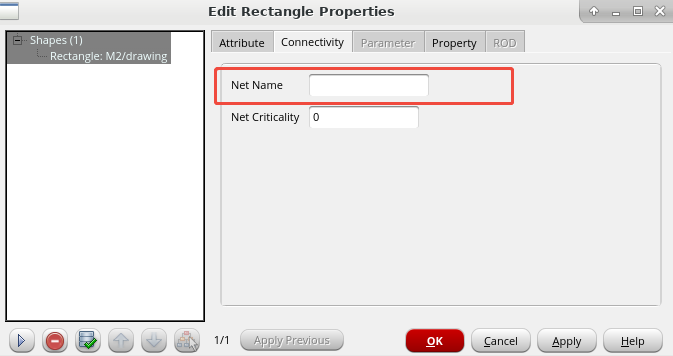

3.Q 一下 M2 看属性 链接性没吃到

4.再次画一下M2 打孔不要用 自动打孔 手动画一下。

无变化。

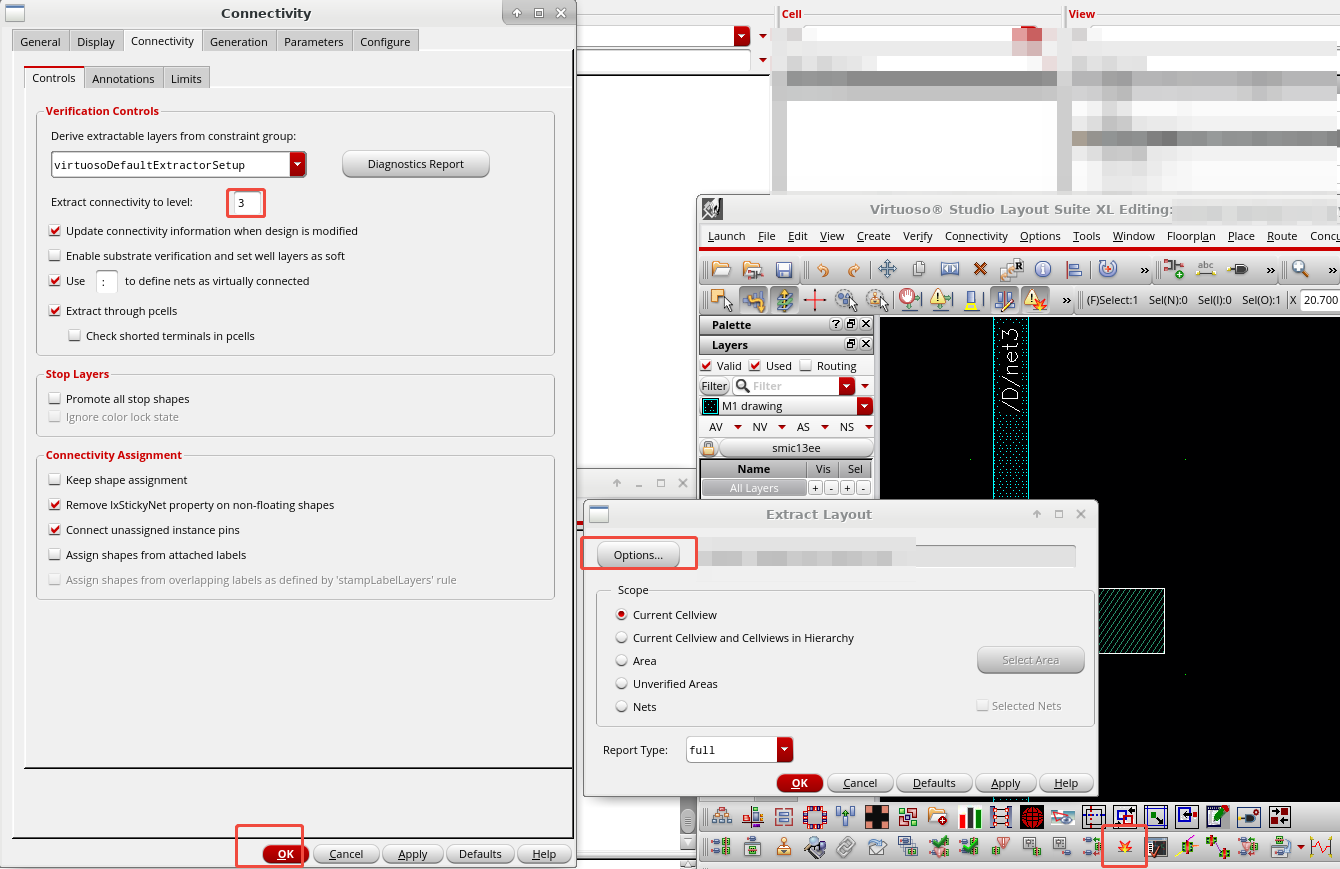

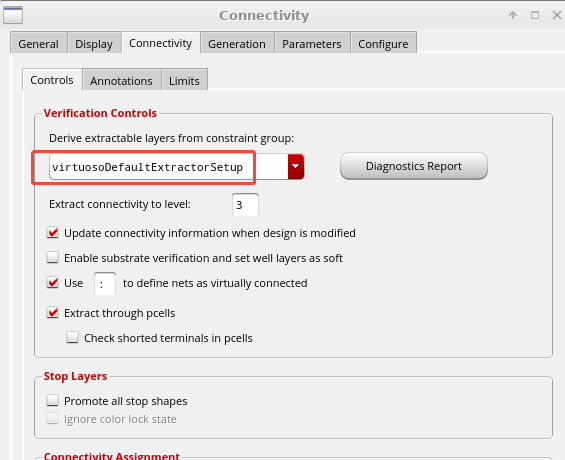

5.再次点击小火花，点击Options 将Extract connectivity to level : 设置成 3

无变化。

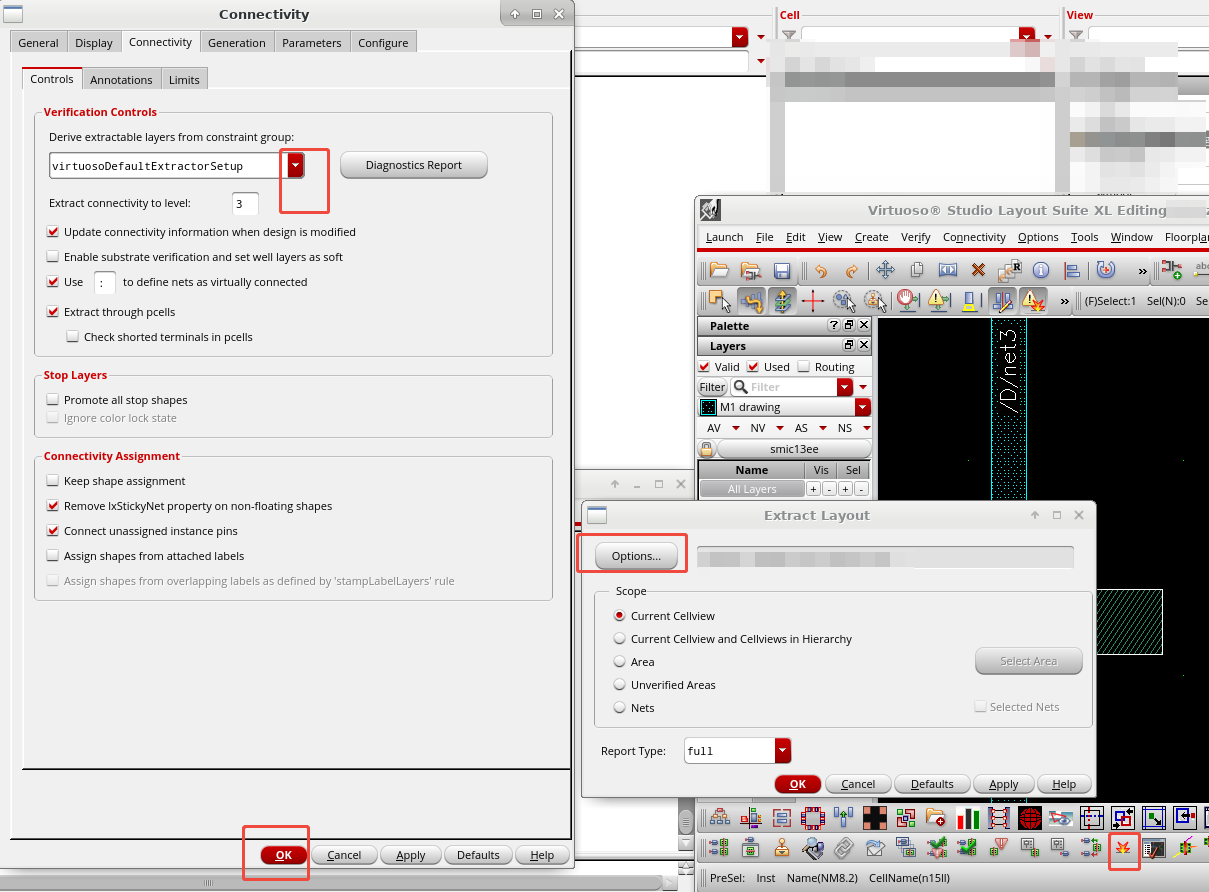

6.依旧火花

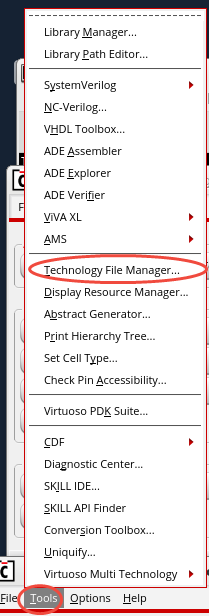

7. 打开techfile 文件，查看

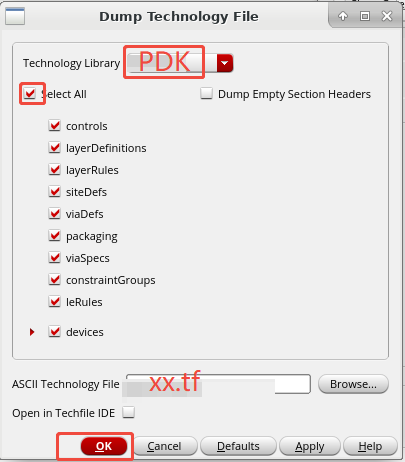

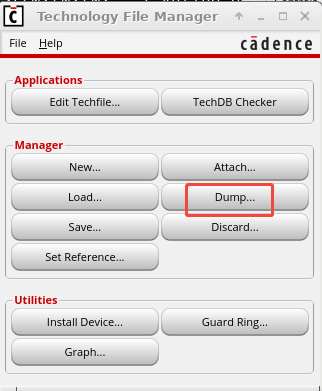

1.可以直接down下来

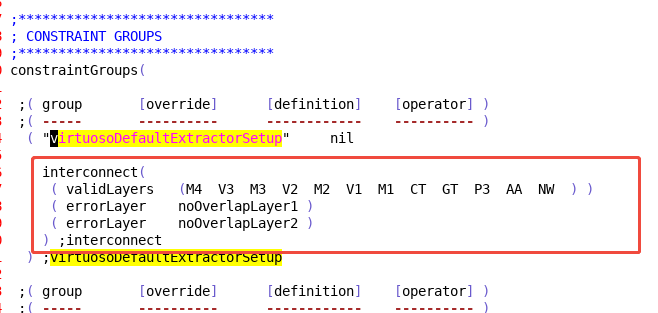

回启动virtuoso的路径 打开xx.tf 文件 搜索 火花中 这个

最后和正常的tf 相比，这个就是缺少东西 要和foundry 说一下，要不然很多都不方便。
