保险丝选型

保险丝选型

保险丝本质是"用热把电路断开/限流的器件",靠电流产生的热量来动作。

  • 保险丝的原理

    • 一次性保险丝:内部是一段金属导体。电流流过会发热,发热功率近似与电流平方成正比(电流越大,热得越快)。当过流一段时间,金属吸收到足够热量就会熔断,形成断路。

    • 自恢复保险丝:不同于熔断,是材料温度升高后电阻急剧变大(从很小变成很大),把电流限制在较小值;冷却后电阻恢复,能再次工作。

  • 选保险丝的指标

    • 额定电压:必须大于系统电压。这不是"工作电压",而是它在动作后能否安全断开(不拉弧、不击穿)。12V系统一般选择≥16V,更常见的是30V/32V等级

    • 开断能力:表示它能安全切断的最大故障电流。电源如果是电池、或大电容母线,短路电流可能很大,分段能力不足可能会有安全风险

    • 电流额定与时间-电流曲线:保险丝不是"超过额定电流就断",而是看在2X 、3X、10X额定电流下能撑多久/多久断。有快断和慢断之分,有大电容充电浪涌的输入口常需要慢断或提高额定电流。

    • 温度降额:PPTC 的I_hold/I_trip、一次性保险丝的承载能力都会随环境温度变化

    • 压降/发热:PPTC 尤其明显:正常工作电流下它也会

  • 如何选择

    • 确定正常电流与浪涌:连续最大电流I_Load_max;上电浪涌大小

    • 电压额定选择:必须大于系统最大电压

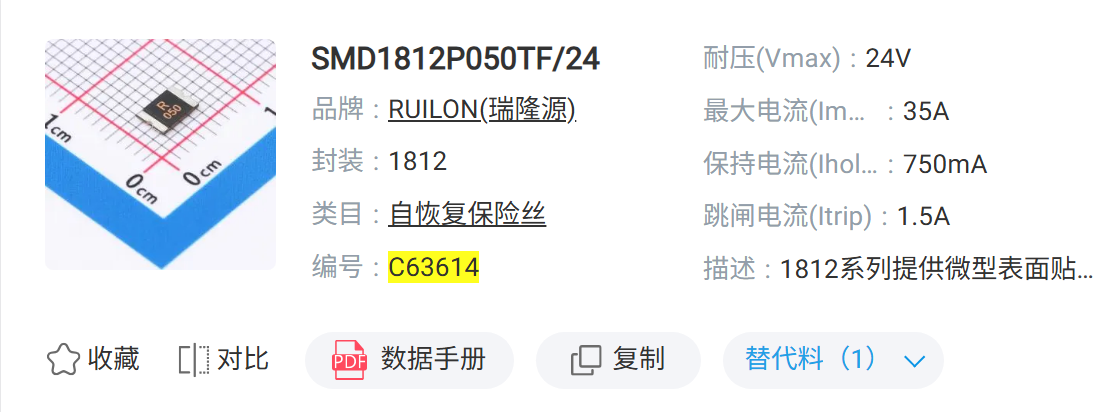

    • Vmax : 最大工作电压

    • Imax :最大故障电流/承受电流:在Vmax 条件下,它能安全承受的最大短路/故障电流,主要与电路安全相关。

    • Ihold : 保持电流:在规定环境温度下(通常为25°C),长期通这么大的电流越不会跳。图示在常温下持续0.75A一般不会进入保护状态

    • Itrip :在规定环境温度下,电流达到这个值时,PTC 会发热→电阻急剧变大→限流

在选型时,建议在最大电压和电流的1.5倍以上。
