继电器与干簧管

继电器与干簧管

这两个器件都能实现电路的"开/关"控制，但原理和应用差别很大。

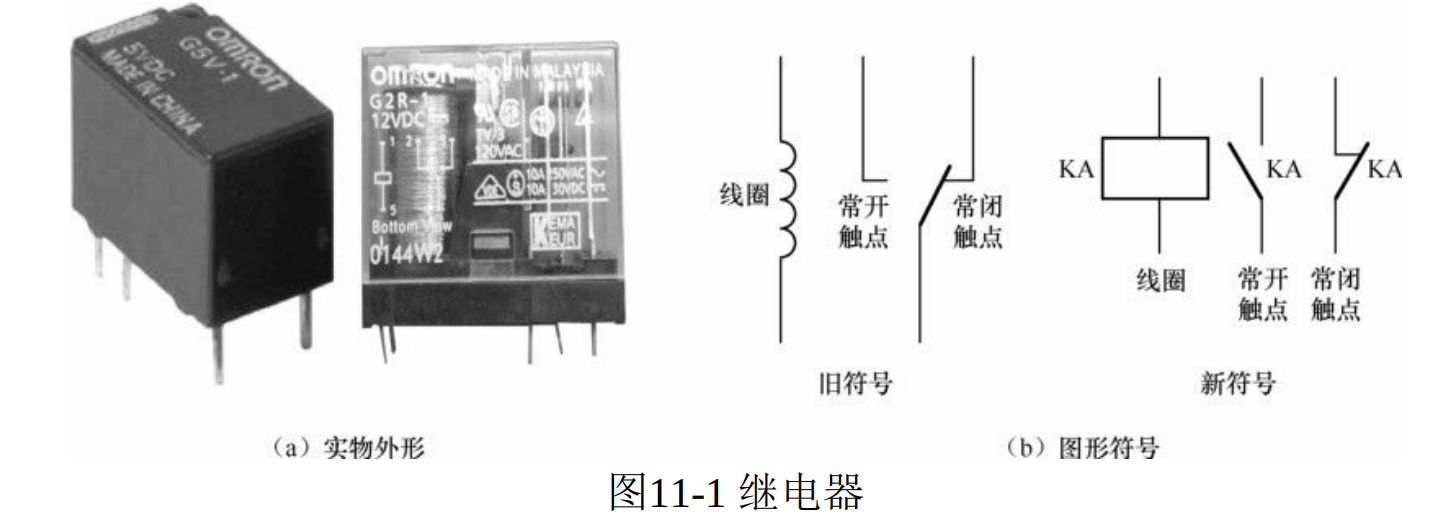

继电器(Relay)

继电器是一种利用电磁原理来控制触点通、断的器件.

继电器是利用线圈通过电流产生磁场，来吸合衔铁而使触点断开或接通的

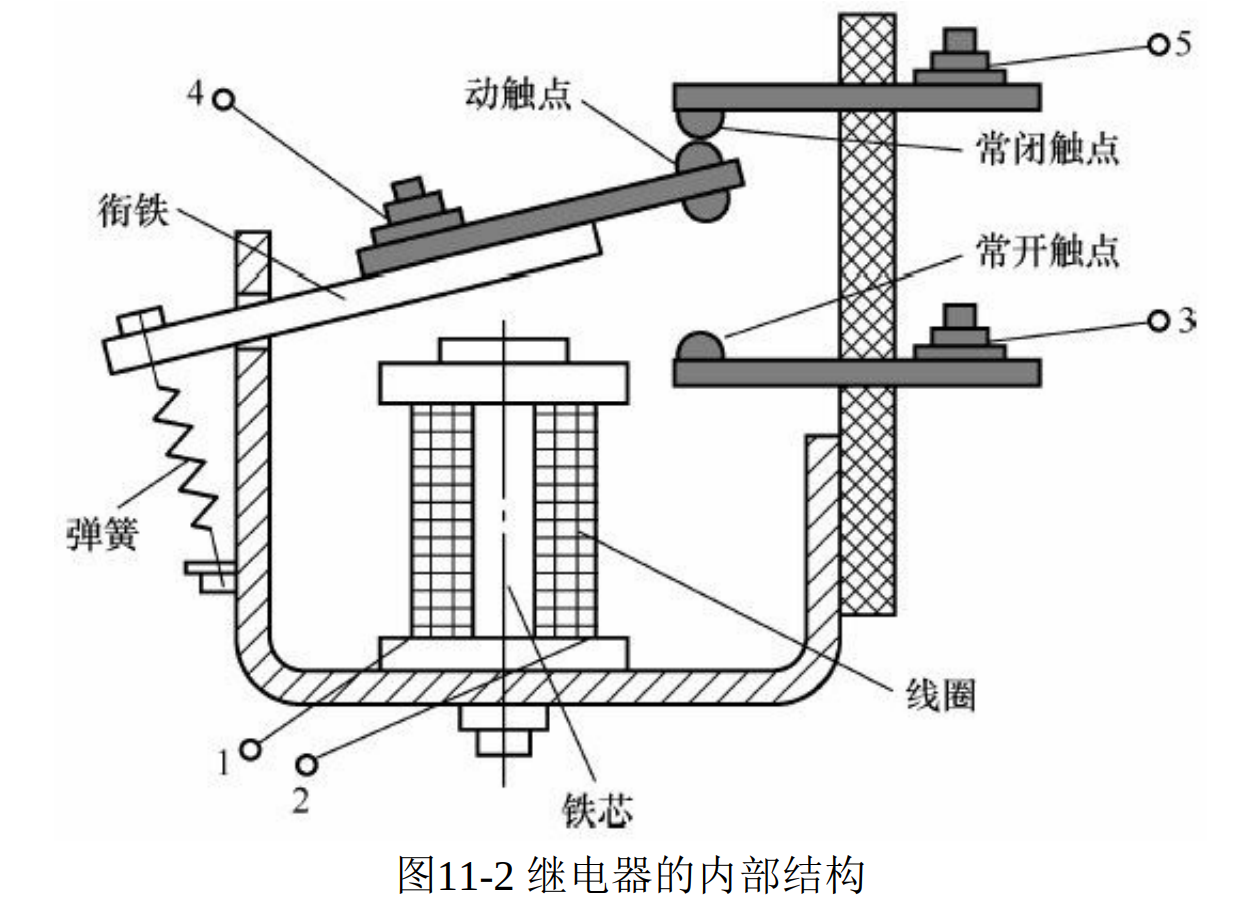

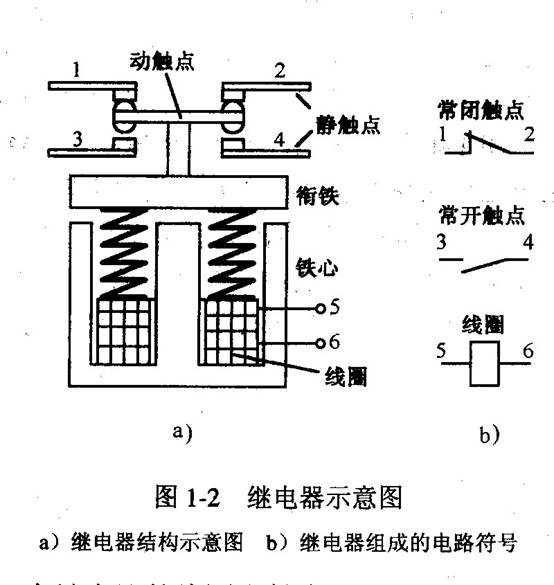

继电器内部结构

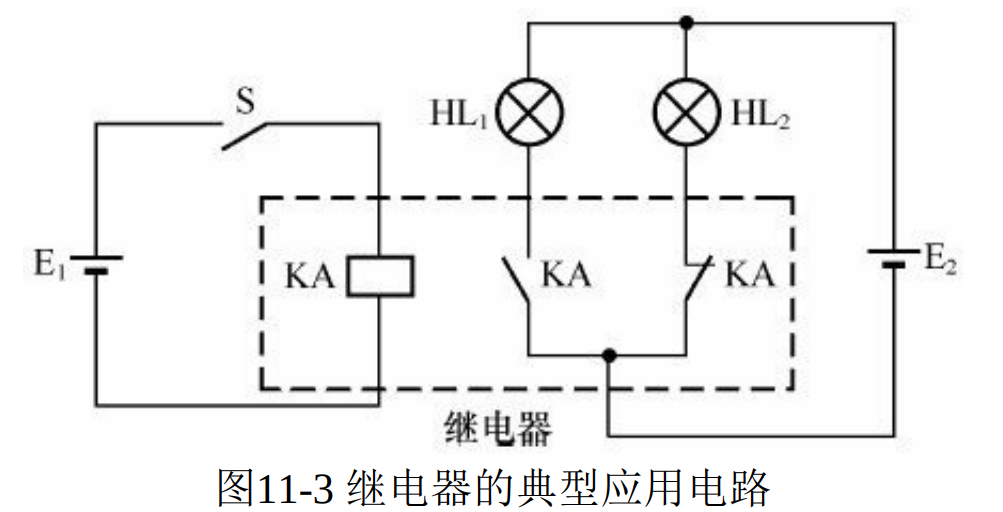

继电器典型应用电路

当开关S断开时，继电器线圈无电流流过，线圈没有磁场产生，继电器的常开触点断开，常闭触点闭合，灯泡HL1不亮，灯泡HL2亮。

当开关S闭合时，继电器的线圈有电流流过，线圈产生磁场吸合内部衔铁，使常开触点闭合、常闭触点断开，结果灯泡HL1亮，灯泡HL2熄灭。

🔌 常见触点

• COM（公共端）
• NO（常开）：默认断开
• NC（常闭）：默认导通

🚀 应用

• MCU 控制高压设备（灯、风扇、电机）
• 家电控制（空调、洗衣机）
• 工业控制系统
• 电力开关

⭐ 特点

✔ 可以控制 高电压 / 大电流

✔ 输入输出完全隔离

✔ 触点直接导通（类似机械开关）

⚠️ 缺点：

机械结构 → 有寿命

速度慢（ms级）

有触点抖动

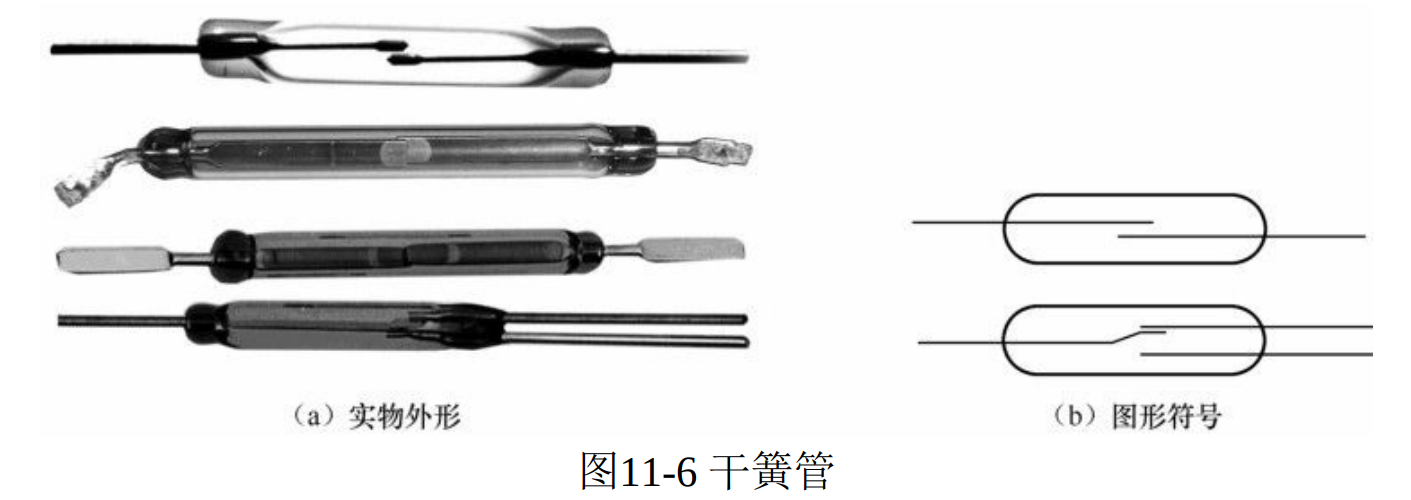

干簧管(Reed Switch)

干簧管是一种利用磁场直接磁化触点而让触点产生接通或断开动作的器件

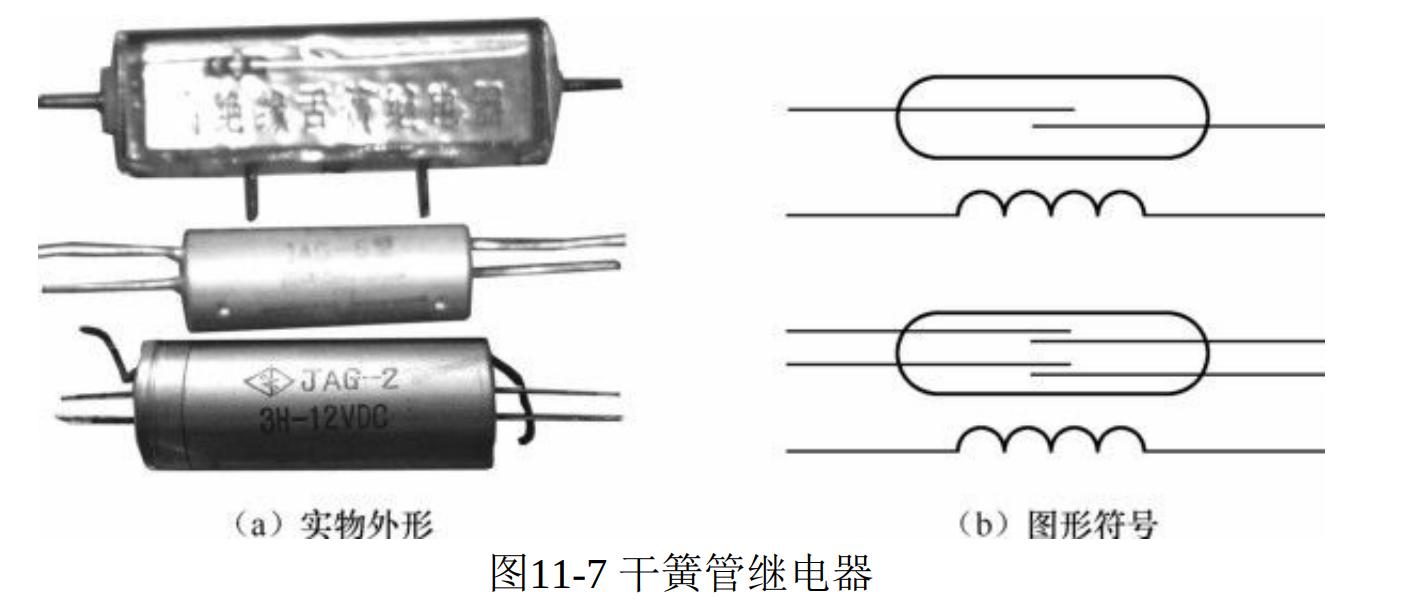

上图中所示的干簧管内部只有常开或常闭触点，还有一些干簧管不但有触点，还有线圈，这种干簧管称为干簧管继电器。

⚙️ 工作原理

干簧管是一个磁控开关：

• 内部两片金属簧片密封在玻璃管中
• 磁铁靠近 → 簧片被磁化吸合
• 电路导通
  👉 没有线圈！！

🚀 应用

门磁开关（防盗系统）

位置检测（限位开关）

计数器（转速检测）

液位检测（浮球）

⭐ 特点

✔ 体积小

✔ 功耗为 0（无需供电）

✔ 响应快

✔ 密封结构 → 抗腐蚀

⚠️ 缺点：

承载电流小

不能控制大功率

依赖磁场

总结

👉 继电器 = 用电控制电（电磁开关）

👉 干簧管 = 用磁控制电（磁控开关）

✅ 用继电器

控制 220V / 电机 / 灯

MCU 控制外部设备

需要隔离

✅ 用干簧管

检测位置（门开关）

转速检测

无源传感
