前言

在智能控制领域，"协议壁垒"与"系统稳定性"始终是绕不开的难题。极物科技（Zeewo）以 "重构空间交互体验" 为使命，通过自研的 极物 OS，实现了 KNX、DALI、CAN、RS485 等多种总线协议在单一主机上的深度融合。

我们认为，一个真正优秀的智能系统，不仅要实现灯光、遮阳、温控、音乐、安防等全生态设备的无界融合 ，更要确保本地运行、断网可用 ，并具备WEB 远程调试 和 OTA 固件升级的能力。基于此底层架构，我们推出了诸如带双路 DALI 的 KNX 主机、HomeKit 网桥等核心硬件，并将极物 OS 成功接入了 Apple HomeKit、小度、纯血鸿蒙及 HomeAssistant 等主流生态系统。

一句话概述：本文详细解析极物网关 CAN 继电器驱动的 Control4 DriverWorks 实现，涵盖多路继电器控制、状态同步、Proxy 代理机制及高级场景定时。

本文聚焦于 极物 CAN 继电器驱动的完整实现，从多路继电器结构体、Proxy 代理分发、状态同步机制到高级场景定时，逐一深入剖析，并提供完整代码供 C4 集成商参考。

1. 驱动概述

1.1 驱动定位

CAN 继电器驱动是 Control4 系统中直接面向终端用户的继电器设备驱动，负责：

接收 C4 Composer 或场景的继电器开关控制指令
通过多路 Proxy 架构分别控制每个继电器通道
接收网关下发的继电器状态更新
支持高级场景定时调用

1.2 驱动文件结构

复制代码

Aolebach-Can-Relay/
├── driver.xml              # 驱动元数据与配置定义
├── driver.lua              # 驱动主逻辑（入口、命令路由、Proxy 分发）
├── can.lua                 # CAN 协议封装（继电器控制指令构造）
├── proxy.lua               # Proxy 代理逻辑（继电器控制、状态更新）
├── action.lua              # 动作处理
├── adance_sence_timer.lua  # 高级场景定时
├── const.lua               # 常量定义（Proxy ID、设备结构体）
├── documentation.rtf       # 驱动文档说明
└── Aolebach-CAN-RELAY.c4zproj  # C4 Composer 工程文件

1.3 通讯参数

参数	规格
网关 Proxy ID	1（CAN_GATE_WAY_PROXY_ID）
继电器 1 Proxy ID	101（CAN_RELAY_PROXY_ID_1）
继电器 2 Proxy ID	102（CAN_RELAY_PROXY_ID_2）
继电器 3 Proxy ID	103（CAN_RELAY_PROXY_ID_3）
CAN ID	设备 CAN 总线地址
继电器数量	最多 3 路

2. 驱动配置（driver.xml）

xml 复制代码

<devicedata>
  <manufacturer>Aolebach</manufacturer>
  <name>奥乐巴赫 CAN 继电器 通用</name>
  <model>Relay</model>
  <version>2025011309</version>
  <control>lua_gen</control>
  <driver>DriverWorks</driver>

  <combo>True</combo>
  <proxies>
    <proxy>relay aolebahe</proxy>
  </proxies>

  <capabilities>
    <on_off>True</on_off>
  </capabilities>

  <config>
    <properties>
      <property>
        <name>CAN ID</name>
        <type>RANGED_INTEGER</type>
        <readonly>false</readonly>
        <default>0</default>
      </property>
      <property>
        <name>Debug Mode</name>
        <type>LIST</type>
        <items>
          <item>Off</item>
          <item>Print</item>
          <item>Log</item>
          <item>Print and Log</item>
        </items>
        <default>Off</default>
      </property>
    </properties>
  </config>
</devicedata>

3. 常量定义（const.lua）

lua 复制代码

-- 代理
CAN_GATE_WAY_PROXY_ID = 1

-- 继电器
CAN_RELAY_PROXY_ID_1 = 101
CAN_RELAY_PROXY_ID_2 = 102
CAN_RELAY_PROXY_ID_3 = 103

-- 按键事件
TOP_BUTTON = 0
BOTTOM_BUTTON = 1
TOGGLE_BUTTON = 2

RELEASE_BUTTON = 0
PRESS_BUTTON = 1
CLICK_BUTTON = 2

g_can_proxy_bound_status = false

-- CAN 继电器设备结构体
g_can_relay_device = {
    can_id = 0,
    object = "relay",
    relay_1 = {
        action = "off",
        sub_id = 1
    },
    relay_2 = {
        action = "off",
        sub_id = 2
    },
    relay_3 = {
        action = "off",
        sub_id = 3
    }
}

4. 驱动核心实现

4.1 属性变更回调

lua 复制代码

function OnPropertyChanged(strProperty)
    local value = Properties[strProperty]
    if (value == nil) then
        value = ''
    end

    if (strProperty == 'CAN ID') then
        g_can_relay_device.can_id = tonumber(value)
    end

    Print_table("g_can_relay_device", g_can_relay_device)
end

4.2 延迟初始化

lua 复制代码

function OnDriverLateInit(dit)
    for property, _ in pairs(Properties) do
        OnPropertyChanged(property)
    end

    gTestTimer = AddTimer(gTestTimer, 3)

    LUMI_CMD.GET_CONNECTED_STATE(CAN_GATE_WAY_PROXY_ID, nil, nil)
end

4.3 Proxy 绑定变更

lua 复制代码

function OnBindingChanged(idBinding, class, bIsBound)
    dbg("OnBindingChanged(), idBinding = " .. tostring(idBinding) .. ", class = " .. class .. ", bIsBound = " ..
            tostring(bIsBound))
    if (idBinding == CAN_GATE_WAY_PROXY_ID) then
        g_can_proxy_bound_status = bIsBound
    end
end

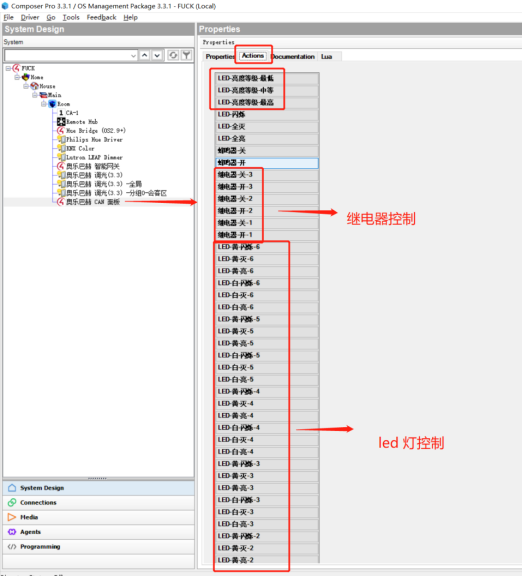

4.4 命令路由

lua 复制代码

function ExecuteCommand(strCommand, tParams)
    Print_table("strCommand", strCommand)
    Print_table("tParams", tParams)
    if (strCommand == "LUA_ACTION") then
        lua_normal_action(tParams)
    else
        lua_special_action(strCommand, tParams)
    end
end

5. Proxy 分发机制

lua 复制代码

function ReceivedFromProxy(idBinding, strCommand, tParams)
    if (idBinding == CAN_GATE_WAY_PROXY_ID) then
        -- 网关下发的状态更新
        proxy_relay_update_by_gateway(g_can_relay_device, strCommand, tParams)
        proxy_update_to()
    elseif (idBinding == CAN_RELAY_PROXY_ID_1) then
        -- 继电器 1 控制
        proxy_relay_control(g_can_relay_device.relay_1, strCommand, tParams, CAN_RELAY_PROXY_ID_1)
        proxy_update_to()
    elseif (idBinding == CAN_RELAY_PROXY_ID_2) then
        -- 继电器 2 控制
        proxy_relay_control(g_can_relay_device.relay_2, strCommand, tParams, CAN_RELAY_PROXY_ID_2)
        proxy_update_to()
    elseif (idBinding == CAN_RELAY_PROXY_ID_3) then
        -- 继电器 3 控制
        proxy_relay_control(g_can_relay_device.relay_3, strCommand, tParams, CAN_RELAY_PROXY_ID_2)
        proxy_update_to()
    end
end

6. CAN 协议封装（can.lua）

6.1 继电器开启

lua 复制代码

function relay_control_on(device)
    local frame_data = {
        driver_data = {
            can_id = g_can_relay_device.can_id,
            sub_id = device.sub_id,
            action = "on",
            object = g_can_relay_device.object
        },
        frame_type = "request",
        frame_driver = "can",
        frame_result = "ok"
    }

    device.action = "on"
    C4:SendToProxy(CAN_GATE_WAY_PROXY_ID, JSON:encode(frame_data), {})
end

6.2 继电器关闭

lua 复制代码

function relay_control_off(device)
    local frame_data = {
        driver_data = {
            can_id = g_can_relay_device.can_id,
            sub_id = device.sub_id,
            action = "off",
            object = g_can_relay_device.object
        },
        frame_type = "request",
        frame_driver = "can",
        frame_result = "ok"
    }

    device.action = "off"
    C4:SendToProxy(CAN_GATE_WAY_PROXY_ID, JSON:encode(frame_data), {})
end

6.3 状态更新（网关下行）

lua 复制代码

function proxy_relay_update_by_gateway(device, strCommand, tParams)
    if (strCommand == nil) then
        print("proxy_info_update error")
        return
    end

    local frame = JSON:decode(strCommand)

    -- 过滤无关信号
    if frame.driver_data.can_id ~= device.can_id or frame.driver_data.object ~= "relay" then
        return
    end

    Print_table("frame", frame.driver_data)
    Print_table("device.action", device.action)

    if frame.driver_data.sub_id == 1 then
        device.relay_1.action = frame.driver_data.action
    elseif frame.driver_data.sub_id == 2 then
        device.relay_2.action = frame.driver_data.action
    elseif frame.driver_data.sub_id == 3 then
        device.relay_3.action = frame.driver_data.action
    end
end

7. 注意事项

⚠️ CAN ID 配置

CAN ID 需与网关中配置的 CAN 总线地址一致

每个 CAN 设备有唯一的 CAN ID
⚠️ 多路继电器

单台设备最多支持 3 路继电器

每路继电器有独立的 Proxy ID（101、102、103）

各继电器通道独立工作，互不干扰
⚠️ 状态同步

继电器状态由网关主动推送，驱动实时响应更新

proxy_update_to() 用于将状态同步到 C4 Composer 界面
