AutoSAR通信概述-DBC文件

DBC文件:Data数据库文件 主要用来定义CAN总线通信协议用的

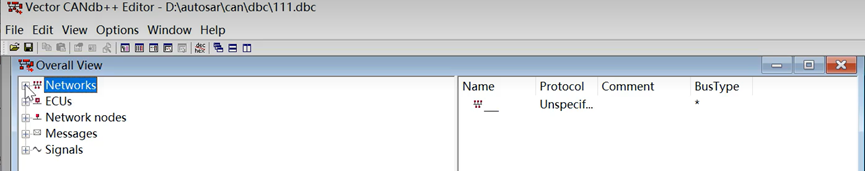

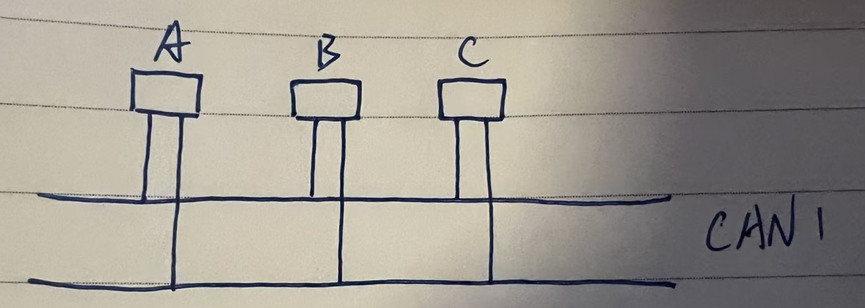

Networks:当前DBC文件的网络,如下图的CAN1

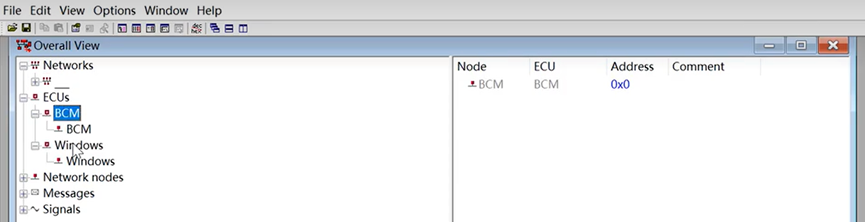

ECUs:代表节点的意思,如上图的A、B、C节点,也指的是下图中的BCM节点和Windows节点

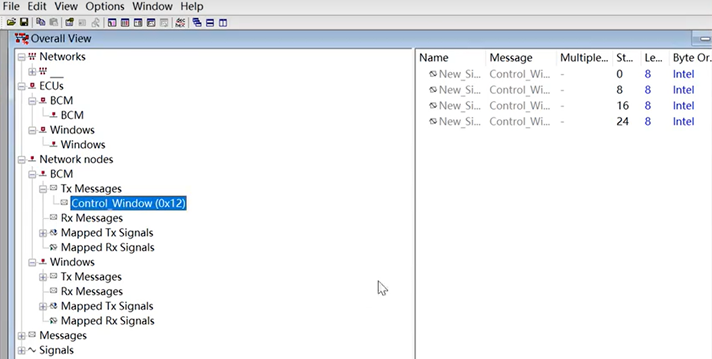

Network nodes:描述节点发送的消息(报文)、接受的消息(报文)

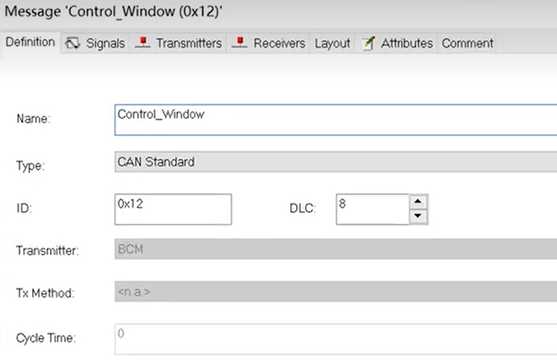

ID号是0x12、有8个字节的数据

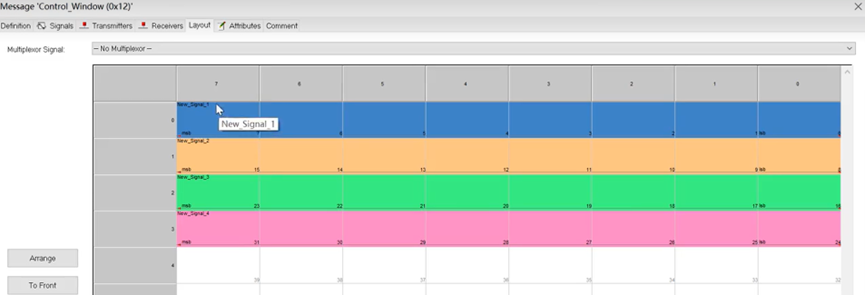

  Layout表示每个信号在这条报文里面是怎么定义的,上图表示这条报文定义了4个信号,第一个信号占了1个字节,第二个信号也占了1个字节,信号可以按照需求来定义占几个字节

DBC文件描述了一个CAN网络上面所有的节点,每个节点发送和接收的报文,每条报文的信号

我们在实际产品开发中,开发CAN通信的时候,就会通过DBC文件来定义CAN网络的节点、报文、信号
