OCPP客户端与服务端测试

近期参与ISO15118充电协议的开发，主要涉及车与桩的PLC通信。但是桩与平台端却是使用OCPP，本人对OCPP知之甚少。故而网上找了些开源项目，运行起来看看OCPP的样子，揭开OCPP的神秘面纱。

运行环境：Ubuntu 22.04 虚拟机

OCPP客户端：MicroOcpp. 项目地址：

OCPP服务端：SteVe. 项目地址：

先下载需要用到的库以及编译依赖：

bash 复制代码

# 安装 git
sudo apt install git -y
# 安装 OpenJDK 21 和 Maven
sudo apt install openjdk-21-jdk maven -y
# 安装 MySQL 服务器
sudo apt install mysql-server -y
# 安装编译工具
sudo apt install cmake libssl-dev build-essential

# 检查安装的版本
java --version
mvn --version
mysql --version

下载代码

bash 复制代码

# 下载MicroOcpp
git clone --recurse-submodules https://github.com/matth-x/MicroOcppSimulator
cd MicroOcppSimulator

# 下载SteVe
git clone https://github.com/steve-community/steve.git

编译

编译MicroOcpp

bash 复制代码

cmake -S . -B ./build
cmake --build ./build -j 16 --target mo_simulator

编译SteVe

bash 复制代码

# 登录 MySQL
sudo mysql -u root -p

登陆数据库后，执行以下命令

bash 复制代码

-- 创建数据库，使用 utf8 字符集
CREATE DATABASE stevedb CHARACTER SET utf8 COLLATE utf8_unicode_ci;

-- 创建本地用户 steve，并设置密码
CREATE USER 'steve'@'localhost' IDENTIFIED BY 'xxxx';

-- 授予用户对 stevedb 数据库的所有权限
GRANT ALL PRIVILEGES ON stevedb.* TO 'steve'@'localhost';

-- 使权限生效
FLUSH PRIVILEGES;

-- 退出 MySQL
EXIT;

修改src/main/resources/application-prod.properties 连接数据库

bash 复制代码

# Database configuration
#
db.ip = localhost
db.port = 3306
db.schema = stevedb
db.user = steve
db.password = xxxx

最后编译

bash 复制代码

# 使用项目自带的 Maven 包装器进行编译
./mvnw clean package

运行

bash 复制代码

# 运行steve生成的 jar 文件
java -jar target/steve.war

# 运行MicroOcpp生成的bin 文件
./build/mo_simulator

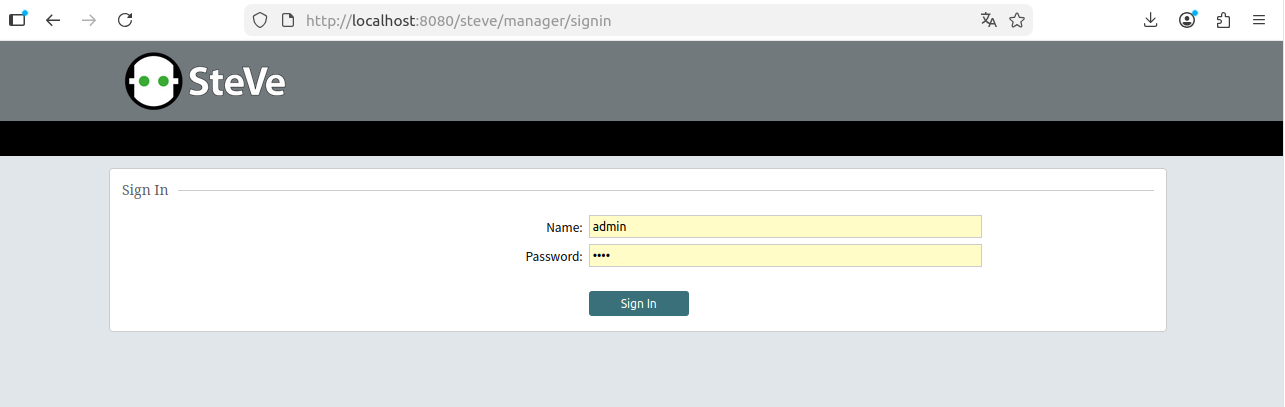

然后就可以通过浏览器打开页面查看控制台了。

MicroOcpp: http://127.0.0.1:8000

Steve: http://127.0.0.1:8080/steve/

登录密码为src/main/resources/application-prod.properties配置项里

运行配置

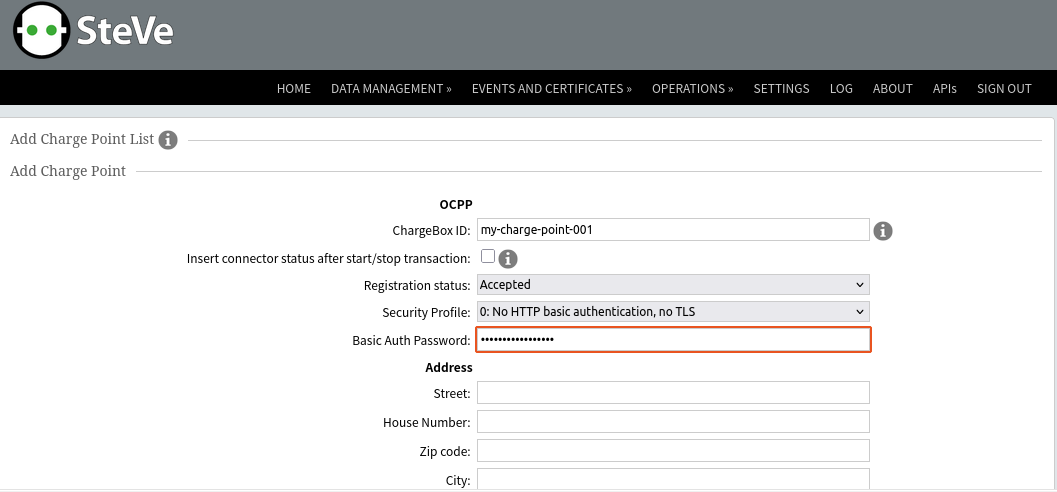

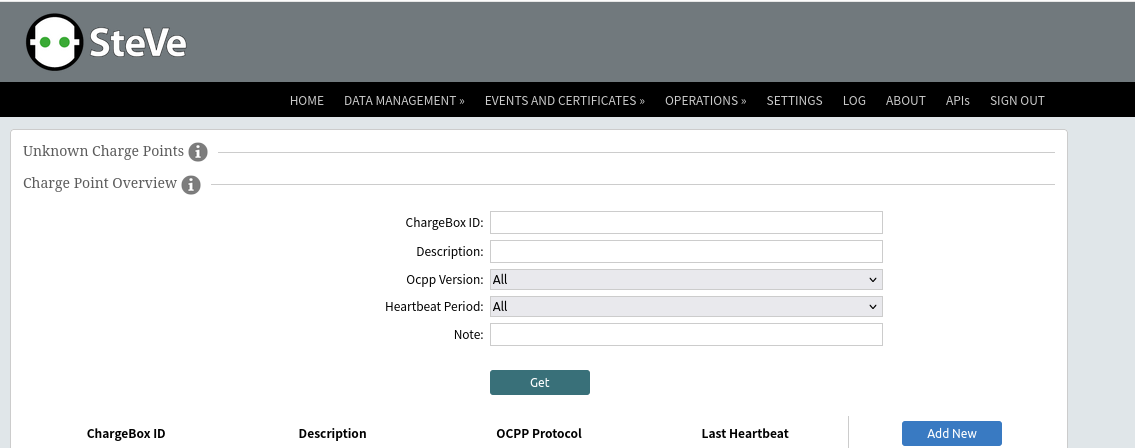

对于ocpp服务端steve而言，需要新建充电站点。登录后依次点击DATA MANAGENT/CHARGE POINTS,点击Add New进行添加，注意密码设置为16~20个字符；

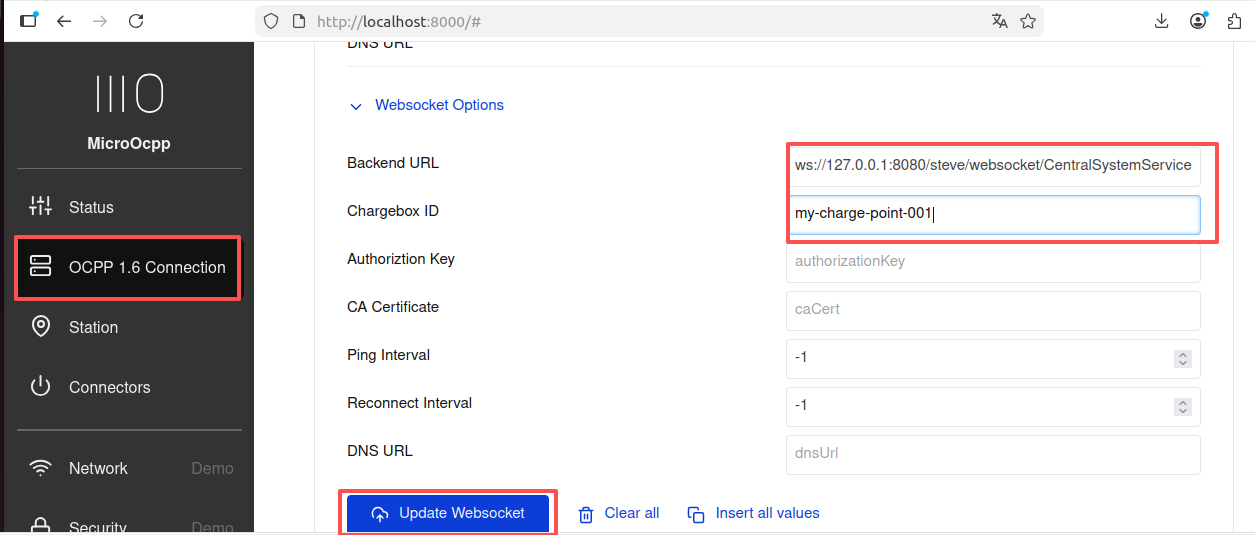

这样steve端就设置好了，然后需要将ocpp服务端URI设置到ocpp客户端。

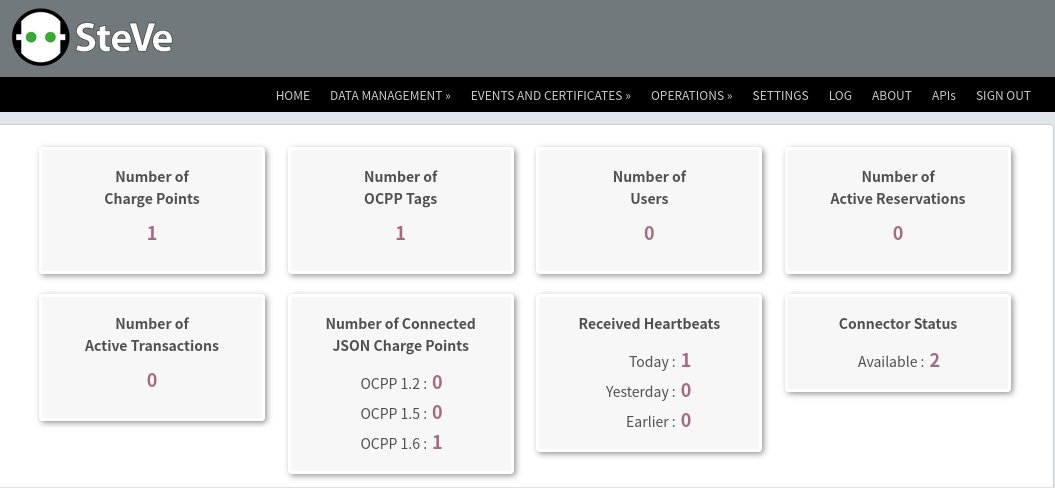

这样就可以在steve上看到桩的信息了。

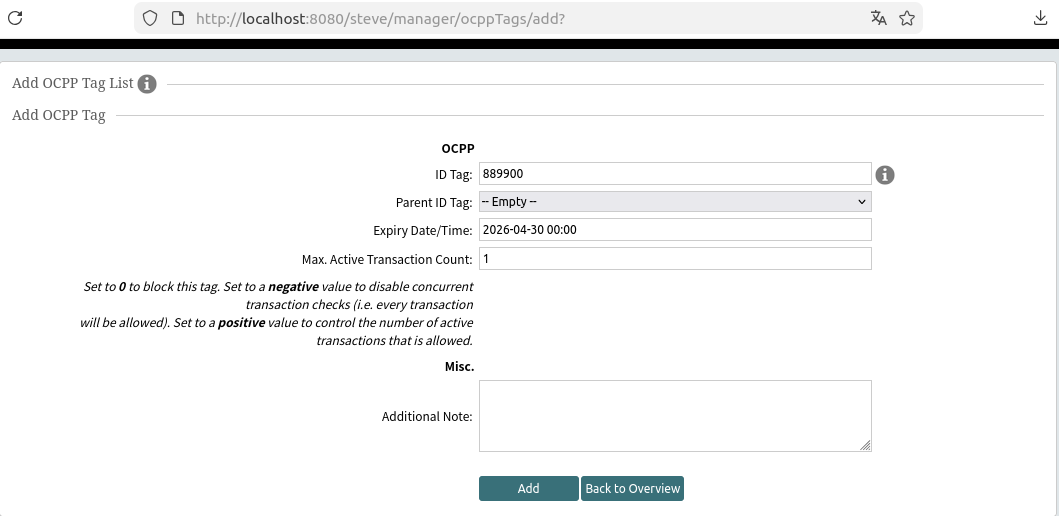

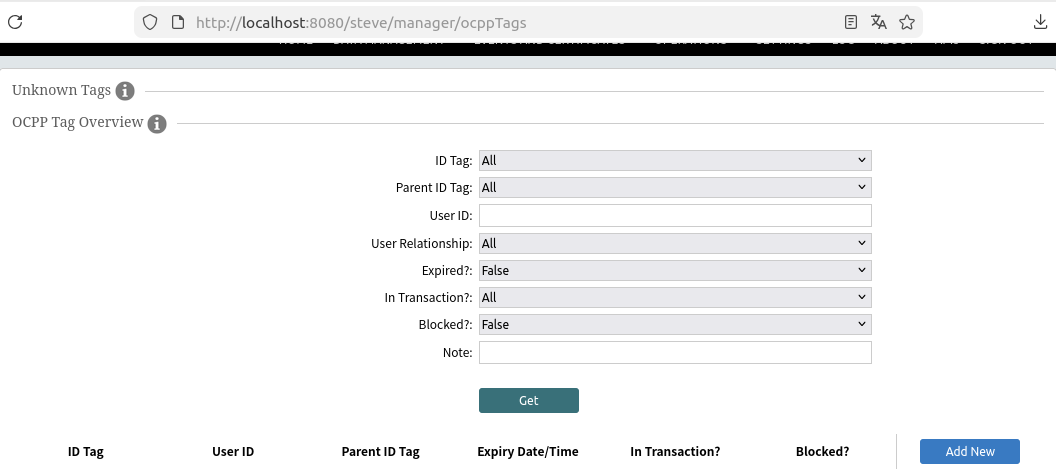

接着需要在steve端创建ID Tag，这个操作类似于先将ID卡录入平台，然后桩和车插好电后，然后刷卡，卡信息进入平台比对。如果验证通过则开始充电。操作过程如下：登录steve后，DATA MANAGENT/OCPP TAGS,点击Add New进行添加

这样就完成了。

启动充电

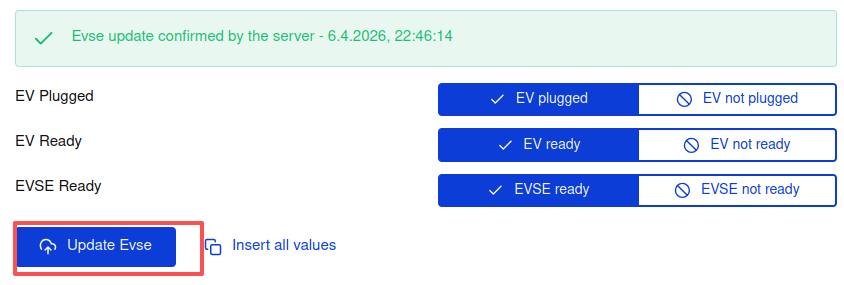

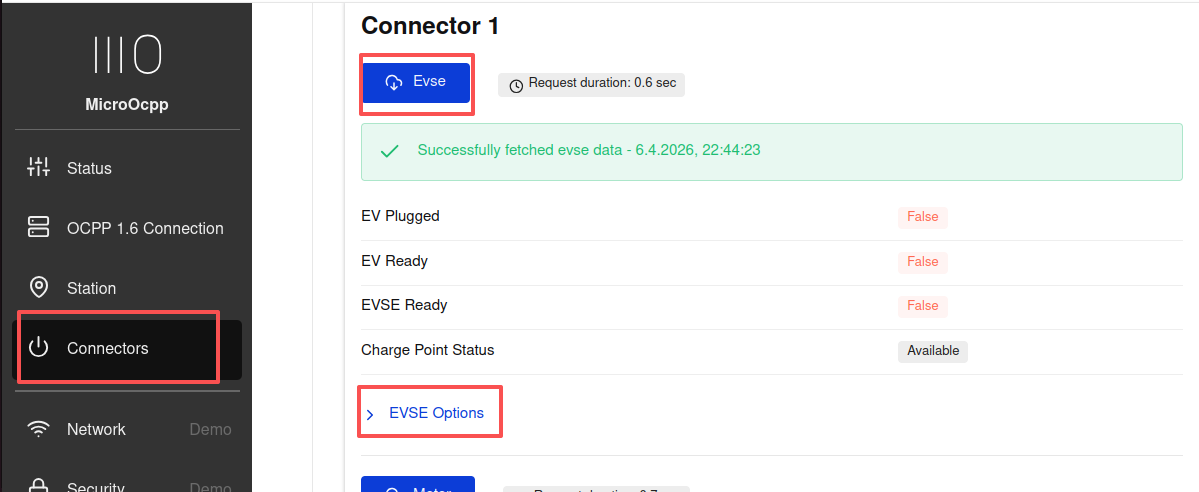

点击Connectors，然后进入Connector 1控制台，打开EVSE Options，然后修改状态为Ready，最后点击Update EVSE就可以了。也可以在点击页面上的Fetch All就可以看到状态更新了。

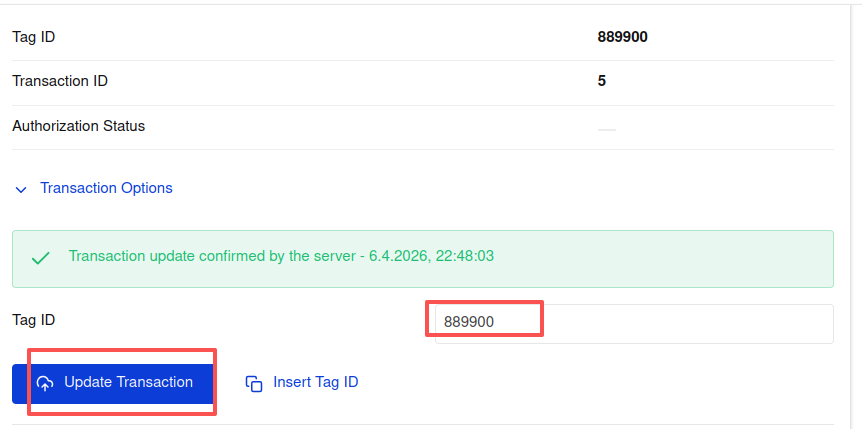

然后在Transaction Options页面输入我们刚创建的ID Tag,最后点击Update Transaction，就看到开始充电了。

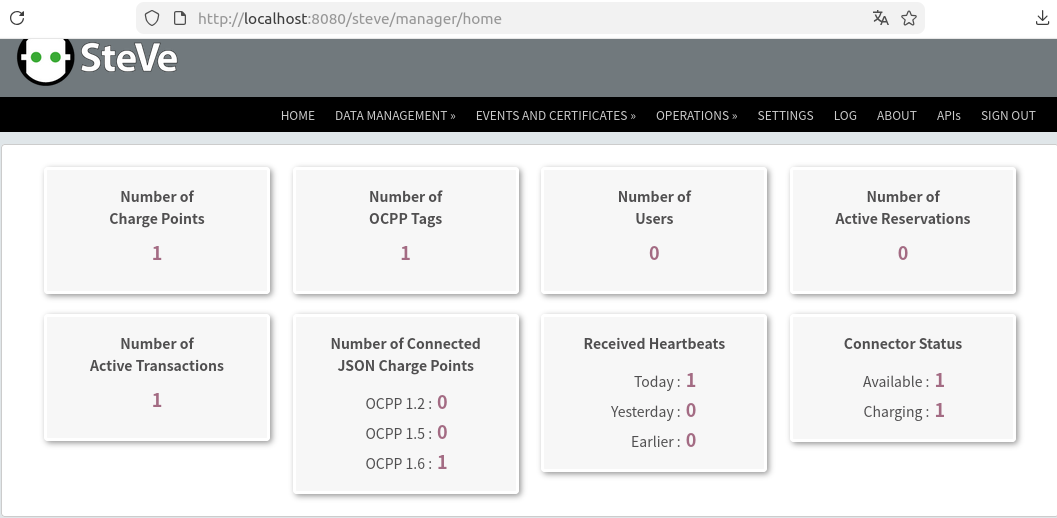

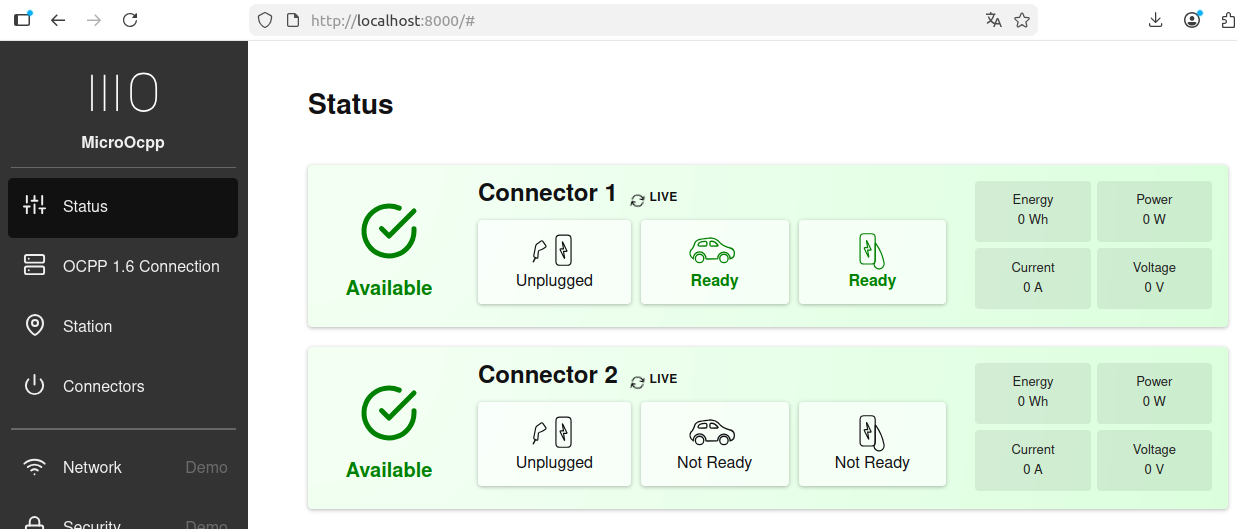

最后刷新一下MicroOcpp与Steve的状态

至此，完成充电交互模拟。接下来再进行抓包分析吧。
