概述
在5G终端，特别是工业模组与智能手机的研发过程中，其集成化的MIMO天线系统与波束赋形算法的性能，是决定产品最终射频指标与连接可靠性的核心。研发工程师不仅需要验证设计是否符合3GPP TS 38.521等一致性标准，更迫切的需求在于深入洞察与精准定位问题------即在广阔的2GHz至40GHz工作频段内，量化评估并优化终端在真实空间中的辐射功率（EIRP）与信号调制质量（EVM）。
传统的传导测试无法反映天线协同工作与波束智能赋形的真实效果，而简单的合格性判断也无法满足研发调试对数据深度与过程可控性的要求。因此，一套能够支持宽频带、提供高精度、可重复射频测量的空口研发测试方案，对于加速设计迭代、提升产品性能至关重要。
本方案旨在直面上述研发核心痛点，构建一个以矢量信号分析仪与测试系统为核心的5G终端MIMO波束赋形射频性能深度调试平台。通过实施本方案，研发团队能够在从Sub-6GHz到毫米波的宽广频谱内，高效完成设计验证、性能对标与瓶颈突破，从而打造出射频性能卓越、极具市场竞争力的5G终端产品。
Part.1 5G终端MIMO波束赋形测试要求
测试覆盖范围要求
✅频段覆盖：需支持 FR1 全频段（450MHz~7.125GHz）及 FR2 低段（24.25GHz~40GHz），匹配 5G 终端（工业模组 / 智能手机）的工作频段；
✅ MIMO 配置覆盖：支持 4TR~64TR 多通道 MIMO 测试，适配单用户（SU-MIMO）、多用户（MU-MIMO）场景，可验证 8×8 以内空间复用模式；
✅ 测试项覆盖：需包含 MIMO 信号分析（信道响应、EVM、空间复用）、波束成形特性（波束方向、副瓣水平）、赋形验证（相位校准、波束切换）等核心内容。
设备性能要求
👉 核心分析设备（UTS7000A 系列）
✅ 频率范围：≥2Hz~40GHz（FR2 低段测试需选 UTS7040A）；
✅ 分析带宽：≥255MHz（选件），支持多通道 MIMO 信号并行解析；
✅ 测量精度：EVM（1024QAM）≤±0.5%，相位噪声（1GHz、10kHz 偏移）≤-108dBc/Hz，DANL（前置开）≤-166dBm；
✅ 支持：需开启 5G NR/LTE 选件，可解析 SSB、CSI-RS、SRS 等波束核心信道。
Part.2 5G终端MIMO波束赋形测试方案
5G终端MIMO波束赋形测试内容包括两大项，分别是MIMO信号分析和波束赋形。MIMO（多输入多输出）是 5G 终端通过"多根天线同时收发信号"提升通信速率/稳定性的技术，MIMO 信号分析就是检测这些多天线信号的质量、协同效果，确保终端能高效利用多天线。
MIMO 信号两大维度
✅ 基础参数：通过信道响应、相位同步、信号质量及 EVM 测量，评估多天线通信的基础性能与信号纯净度；
✅ 高级特性：通过空间复用、分集增益、天线耦合及极化特性，验证多天线技术的高阶能力，保障高速率传输与复杂环境下的通信稳定性。
波束赋形是通过调控多天线收发信号的幅度与相位参数，将无线信号聚合成定向辐射波束，以增强信号覆盖距离、提升传输质量与抗干扰能力的核心通信技术。
5G 终端波束赋形两大维度
✅ 波束特性：通过波束方向、波束宽度、副瓣水平及零点控制，表征定向波束的空间辐射形态与空域分布特征；
✅ 赋形验证：通过相位校准、增益控制、波束切换及跟踪性能，校验波束赋形的实现精度与动态适配能力。
Part.3 核心设备选型

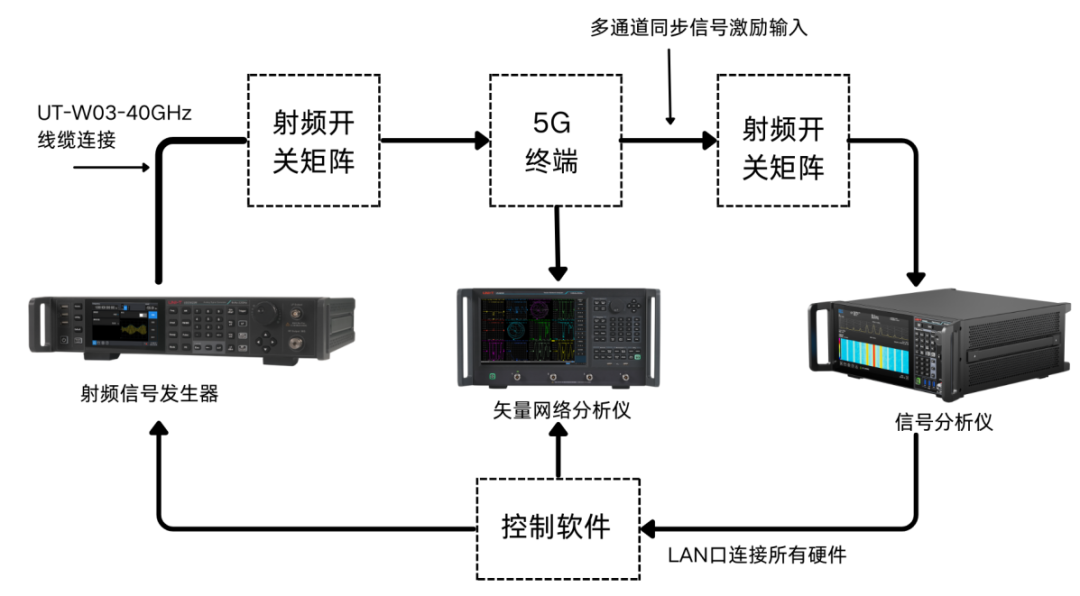

5G终端MIMO波束赋形测试中，核心仪器是信号分析仪，并且需要辅助设备矢量网络分析仪和射频信号发生器，测试选件UT-CK-01套件包。同时信号分析仪需要激活5G NR选件、LTE选件、255MHz实时分析带宽选件，进行各项测试。
**01.信号分析仪
信号分析仪是 5G 终端 MIMO 与波束赋形信号的接收解调、参数测量及性能分析核心。用于完成终端发射的 MIMO 信号与波束信号采集解析，通过解调 5G NR 同步信号、参考信号及业务信号，实现 MIMO 基础参数与波束特性的量化测试，同时完成波束赋形动态性能的验证与数据输出。
**02.射频信号发生器
射频信号发生器负责 MIMO 多通道同步激励、波束赋形测试信号的生成与发射，向 5G 终端输出符合 3GPP 标准的多通道同步射频激励信号，模拟基站端的 MIMO 传输与波束调度场景，为终端信道响应检测、空间复用验证、波束赋形触发与校准提供标准信号源。
**03.矢量网络分析仪

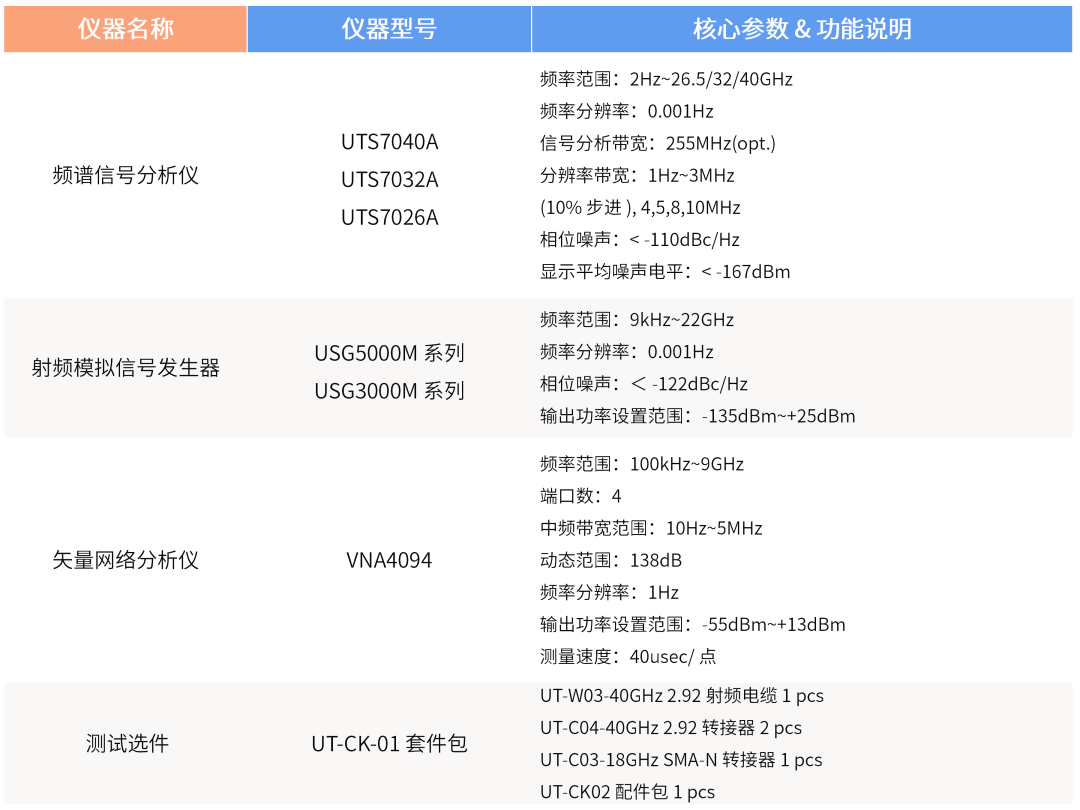

而矢量网络分析仪是测试链路幅相校准、终端射频 / 天线特性表征的基准校准，完成测试链路幅度、相位损耗的精准标定与修正，消除线缆、转接件、开关矩阵引入的测量误差；同时测试终端天线耦合度、极化特性等射频参数，为 MIMO 相位同步、波束赋形相位校准提供基准依据。优利德仪器选型如下表所示。
产品选型
