【晶振电子元件基本术语】

简 介

石英晶体谐振器是一种用于稳定频率和选择频率的重要电子元件。在有线通讯、 无线通讯、广播电视、卫星通讯、导航、电子测量仪器、微机处理、数字智能仪表、钟表、汽车等各种军用和民用产品中得到了广泛的应用 。

常用名词术语

  • 标称频率

晶体元件技术规范中规定的频率 , 通常标识在产品外壳上 , 它与晶体元件的实际工作频率有一定的差值。

  • 工作频率

晶体元件与其电路一起产生的振荡频率。

  • 调整频差

在规定条件下 , 基准温度(25℃±2C) 时工作频率相对于标称频率所允许的最大偏差。

  • 温度频差

在规定条件下 , 在工作温度范 围 内 相 对 于 基 准 温 度(25ec±2c) 时工作频率的允许最大偏差。

  • 基准温度频差 (适用于恒温晶体)

准温度 (85±2)"c或用户自定工作频率允许最大偏差。

  • 总频差

在规定条件下 , 在工作温度范围内相对于标称频率所允许的最大偏差。

  • 等效电阻 (ESR, R1)

又称谐振电阻。 在规定条件下 , 石英晶体谐振器不串联负载电容在谐振频率时的电阻。

  • 负载谐振电阻 (R2)

在规定条件下 , 石英晶体谐振器和负载电容串联后在谐振频率时的电阻。

  • 静电容 ( co )

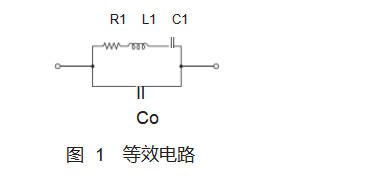

等效电路中与串联臂并接的电容 , 也叫并电容。

  • 负载电容 ( cl )

从石英晶体谐振器插脚两端向振荡电路方向看进去的全部有效电容为该振荡器加给石英晶体谐振器的负载电容。

  • 频率牵引灵敏度 ( TS )

为相对频率牵引范围对负载电容的变化率 , 即负载电容变化 1PF 时频率的相对变化值 , 它反映改变负载电容时引起频率变化的灵敏度 ,也称频率可调性。

  • 激励电平

为石英晶体谐振器工作时消耗的有效功率。
