产品特点 ：
● 差分光栅尺磁栅尺转换成标准Modbus RTU协议
● 可用作量程角度或者速度测量
● 采用4倍频计数，可识别正反转
● 测量值支持断电自动保存
● 可设置脉冲倍率自动换算实际值
● 模块可以输出5V的电源给光栅尺供电
● 脉冲输入有干扰时可以设置滤波时间
● 通过RS-485接口可以清零和设置测量值
● 宽电源供电范围：8 ~ 32VDC
● 可靠性高，编程方便，易于应用
● 标准DIN35导轨安装，方便集中布线
● 用户可编程设置模块地址、波特率等
典型应用：
● 差分光栅尺脉冲信号测量
● 差分磁栅尺脉冲信号测量
● 三坐标系统位置测量
● 球栅尺脉冲信号测量
● 光栅尺信号远传到工控机
● 编码器信号远传到工控机
● 编码器脉冲信号测量
● 智能工厂与工业物联网

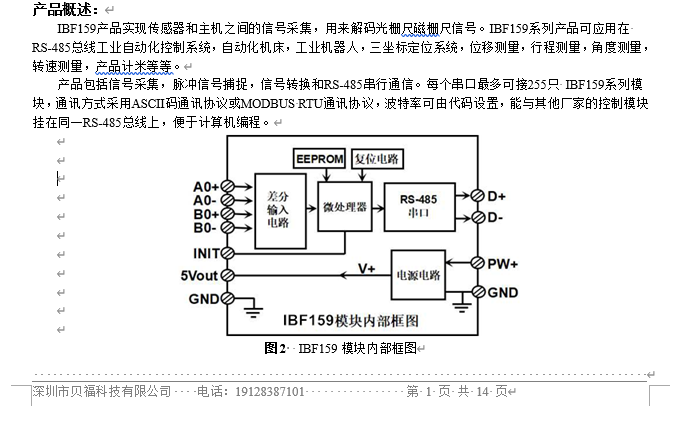

BF159系列产品是基于单片机的智能监测和控制系统，所有的用户设定的地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
IBF159系列产品按工业标准设计、制造，信号输入 / 输出之间不隔离，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。
功能简介：
IBF159远程I/O模块，可以用来测量1路5V差分光栅尺磁栅尺编码器信号。
- 信号输入
1路5V差分光栅尺磁栅尺编码器信号输入。
- 通讯协议
通讯接口： 1路标准的RS-485通讯接口。
通讯协议：支持两种协议，命令集定义的字符协议和MODBUS RTU通讯协议。模块自动识别通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式：10位。1位起始位，8位数据位，1位停止位。无校验。
通讯地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。
通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。
- 抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。
IBF159 通用参数：
(typical @ +25℃，Vs为24VDC)
输入类型： 5V差分信号输入。差分信号范围±200mV ~ ±7V。
频率范围0-50KHz。
编码器计数范围 - 2147483647 ~ +2147483647
输入电阻： 30KΩ
通 讯： 协议 RS-485 标准字符协议 和 MODBUS RTU通讯协议
波特率（2400、4800、9600、19200、38400、57600 、115200bps）可软件选择
地址（0～255）可软件选择
通讯响应时间：100 ms 最大
工作电源： +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路
功率消耗： 小于1W
工作温度： - 45 ~ +80℃
工作湿度： 10 ~ 90% (无凝露)
存储温度： - 45 ~ +80℃
存储湿度： 10 ~ 95% (无凝露)
外形尺寸： 106 mm x 59mm x 24mm
