在开关电源设计中，降压（Buck）电路因其高效、结构简单而被广泛应用。然而，很多工程师在进行功率电感选型时，常常会遇到一个看似"先有鸡还是先有蛋"的难题：到底是先确定电感值，还是先确定纹波电流？
一、问题的根源：电感与纹波电流的相互耦合
从电路基本原理出发，基于 "电感伏秒平衡" 原理，我们可以推导出降压电路中纹波电流（ΔIL）与电感值（LBUCK）之间的关系：
理论公式（基于伏秒平衡）
ΔIL = (VIN - VOUT) × VOUT / (VIN × L × Fsw)
或者等效地，电感理论值公式为：
L = (VIN - VOUT) × VOUT / (VIN × ΔIL × Fsw)
其中：
VIN：输入电压
VOUT：输出电压
Fsw：开关频率
ΔIL：电感纹波电流
L：电感值
关键发现：在输入电压、输出电压和开关频率固定的情况下，纹波电流 ΔIL 与电感值 L 的乘积是一个常数。
这意味着 ΔIL 和 L 是相互耦合的变量------无法单独确定其中一个，除非另一个已知。
二、工程解决方案：引入纹波电流系数 r
为了解决这个耦合问题，工程师们引入了一个关键的设计参数：纹波电流系数 r（通常表示为纹波电流与输出电流的比值）。
定义：
r = ΔIL / IOUT
其中 IOUT 是输出电流。由此可得：
ΔIL = r × IOUT
将这个关系代入电感计算公式，得到：
L = (VIN - VOUT) × VOUT / (VIN × r × IOUT × Fsw)
三、为什么这个方法有效？
解耦变量：通过引入 r，我们将 ΔIL 与 IOUT（一个已知或可设定的参数）联系起来，从而打破了 ΔIL 与 L 的直接耦合。
设计自由度：r 通常根据经验选取（例如 0.2~0.4），它反映了纹波电流的相对大小，直接影响电感体积、成本和电路性能。
直接计算：一旦确定了 r，就可以直接计算出所需的电感值，无需反复迭代。
四、设计步骤总结
确定电路规格：VIN、VOUT、IOUT、Fsw。
选择合适的纹波电流系数 r（通常 20%~40%）。
计算纹波电流：ΔIL = r × IOUT。
计算电感值：L = (VIN - VOUT) × VOUT / (VIN × ΔIL × Fsw)。
根据计算结果选择标准电感，并验证其饱和电流、温升等参数。

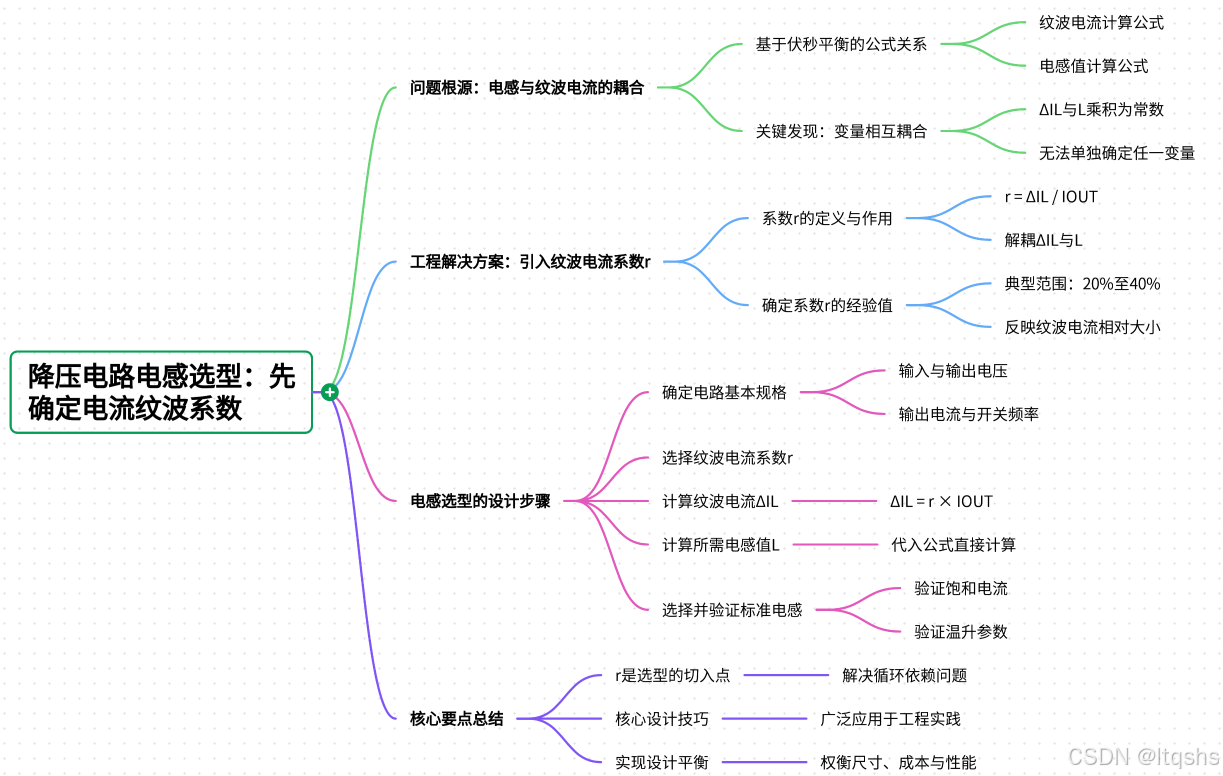

五、核心要点
纹波电流系数 r 是电感选型的"切入点"，它解决了"先有电感还是先有纹波电流"的循环依赖问题。
这个方法是降压电路功率电感选型的核心设计技巧，被广泛应用于工程实践中。
合理选择 r 值可以在电感尺寸、成本、效率与输出纹波之间取得最佳平衡。
掌握这一方法，你就能在开关电源设计中更加自信地进行电感选型，避免陷入理论循环，快速完成高效可靠的设计
